Descripción

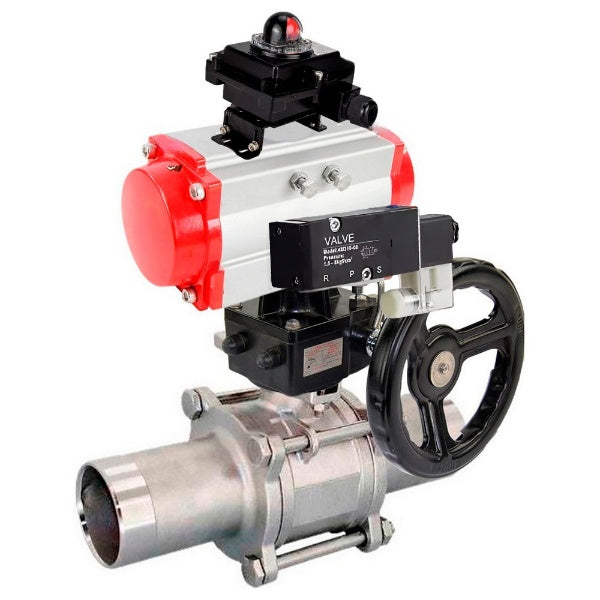

La válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de la serie BV3232P(3pc)-FP-W-ISO-H LONG se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
El actuador neumático de doble efecto DNOVA PA-DA está diseñado para automatizar el control de válvulas de cierre industriales (de compuerta y de bola). Los actuadores neumáticos DNOVA están diseñados para su uso tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un revestimiento anticorrosivo.
El distribuidor neumático DNOVA 4V320-08 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
El interruptor de límite DNOVA APL-410N EX es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del elemento de cierre de las válvulas de tuberías. Normalmente, una caja sellada contiene dos interruptores mecánicos de hasta 250 V, que monitorizan la posición del vástago del actuador y emiten señales en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite se encuentra una semiesfera bicolor del indicador visual. Si la válvula de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera con la inscripción "CERRADO"; si está abierta, solo es visible la parte amarilla con la inscripción "ABIERTO". Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de una percepción errónea de la información. Gracias al uso de la LSU, es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema en su conjunto y simplifica el diagnóstico cuando se detectan fallas.
El mando manual DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
B
B
Parámetros técnicos de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-08 220V, BCV APL-410N EX, doblador manual MON:
| Nombre | Significado |
| Temperatura del entorno de trabajo, В°C | de -20 a 180 |
| Tipo de dispositivo de grúa | bidireccional |
| Solicitud | suministro de agua, suministro de calor, industria |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Conexión a la tubería | para soldar |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | para soldar |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | Hay |
| Disponibilidad de distribuidor neumático | Hay |
B
B
Boceto de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-08 220V, BCV APL-410N EX, anulación manual MON
B
Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-08 220V, BCV APL-410N EX, doblador manual MON:
| Diámetro interior, mm | Largo, mm | Re, mm | F, mm | L1, mm | E, mm | G, mm |
| 10 | 130 | 17.2 | 98 | 153 | 120 | 147 |
| 15 | 150 | 21.3 | 98 | 153 | 120 | 147 |
| 20 | 155 | 26.9 | 115 | 174 | 120 | 147 |
| 25 | 186 | 33.7 | 135 | 216 | 133 | 147 |
| 32 | 195 | 42.4 | 98 | 153 | 120 | 147 |
| 40 | 231 | 48.3 | 115 | 174 | 120 | 147 |
| 50 | 243 | 60.3 | 135 | 216 | 133 | 147 |
| 65 | 290 | 76.1 | 135 | 216 | 133 | 147 |
| 80 | 302 | 88.9 | 135 | 216 | 133 | 147 |
| 100 | 326 | 114.3 | 160 | 279 | 180 | 147 |
| 125 | 360 | 141.3 | 193 | 308 | 180 | 147 |
| 150 | 390 | 168.3 | 210 | 405 | 195 | 147 |
B
B
Boceto de piezas y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG
B
B
Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG:
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | Acero inoxidable 316 |
| 2 | Elemento lateral (2 uds.) | Acero inoxidable 316 |
| 3 | Pelota | Acero inoxidable 316 |
| 4 | Sello de bola | PTFE |
| 5 | Sello de varilla | PTFE |
| 6 | Manga | acero inoxidable 304 |
| 7 | Existencias | Acero inoxidable 316 |
| 8 | Arandela | acero inoxidable |
| 9 | tornillo | acero A2-70 |
| 10 | Tornillo | acero A2-70 |
B
B
Parámetros técnicos del actuador neumático de doble efecto PA-DA:
| Nombre | Significado |
| Modelo | PA-DA |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Disponibilidad de copia de seguridad manual | volante |
B
B
Esquema de partes y materiales del actuador neumático DNOVA PA-DA de doble efecto
B
Tabla de partes y materiales del actuador neumático DNOVA PA-DA doble efecto:
| No. | Nombre | Material |
| 1 | Marco | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Abrazadera de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
B
B
Parámetros técnicos de la válvula neumática DNOVA 4V320-08 220V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Modelo de distribuidor neumático | 4V320-08 220 V |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Bloque de interruptor de límite DNOVA APL-410N EX
B
B
Parámetros técnicos de la unidad de final de carrera DNOVA APL-410N EX
| Nombre | Significado |
| Modelo de bloque de interruptor de límite | APL-410N EX |
| Vida útil, años | 10 |
B
B
Tabla de piezas y materiales del bloque de final de carrera DNOVA APL-410N EX:
| N.º de artículo | Detalle | Material |
| 1 | Indicador visual | Plástico ABS / policarbonato |
| 2 | Tapa del indicador visual | policarbonato |
| 3 | Etiqueta | |
| 4 | Tornillos de la tapa | acero inoxidable |
| 5 | Cubierta de la carcasa de LSU | fundición a presión de aluminio |
| 6 | Eje | acero inoxidable |
| 7 | Interruptores de límite | |
| 8 | Levas (excéntricas) | policarbonato |
| 9 | Caso LSU | fundición a presión de aluminio |
| 10 | Bloque de terminales | |
| 11 | Terminal de tierra | acero inoxidable |
| 12 | Orificio (rosca) para entrada de cable | |
| 13 | soporte | acero inoxidable |
B
B
Boceto de la copia de seguridad manual de DNOVA MON
B
Parámetros técnicos de las copias de seguridad manuales DNOVA MON:
| Nombre | Significado |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Boceto de partes y materiales del manual de respaldo DNOVA MON
B
Tabla de partes y materiales del manual de respaldo DNOVA MON:
| No. | Nombre | Material |
| 1 | Varilla para montar un actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | Acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de fijación (varilla principal) | Acero 304 |
| 7 | Marco | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Reductor | Hierro fundido VCh50 |
| 10 | Acoplamiento de transición | Hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | Hierro fundido VCh40 |
