La válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-H se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de la serie BV3232P(2pc)-FP-F-ISO-H pueden instalarse en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.

El actuador neumático de doble efecto DNOVA PA-DA está diseñado para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

La válvula neumática DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar y detener los flujos de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La caja de interruptores de límite DNOVA APL-210N es un dispositivo eléctrico diseñado para la apertura y el cierre del circuito de trabajo y la visualización de las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, por lo general, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo se ve la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo se ve la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que permite aumentar la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.

El actuador manual de doble vuelta DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.

B

B

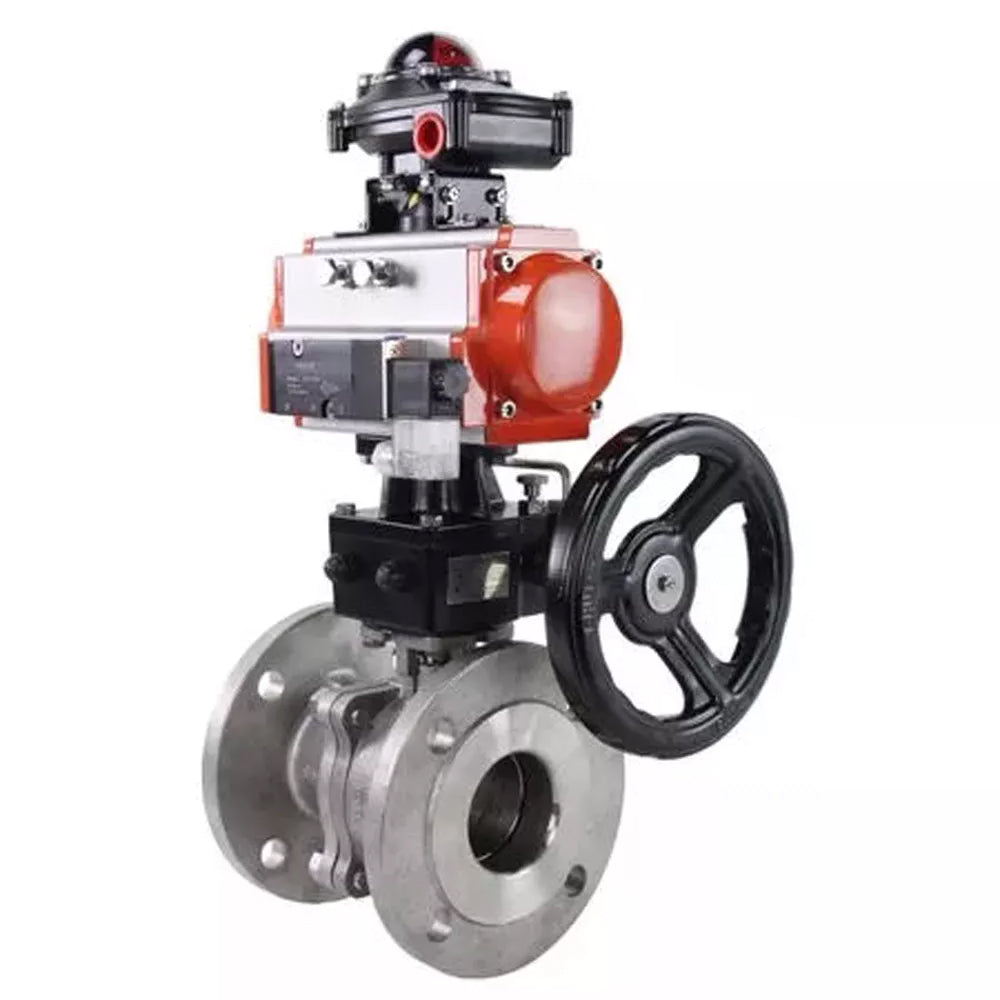

Parámetros técnicos de las válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-10 220V, BCV APL-210N, doblador manual MON:

Nombre	Significado
Tipo de dispositivo de grúa	bidireccional
Solicitud	suministro de calor
Entorno de trabajo	agua, aire, vapor, agua industrial, petróleo, productos derivados del petróleo
Conexión a la tubería	con brida
Ingesta de agua	No
Tipo de sección de flujo	paso completo
Tipo de control	Con accionamiento neumático
Unión	con brida
Control	actuador neumático de doble efecto
Disponibilidad de interruptores de límite	Hay
Disponibilidad de distribuidor neumático	Hay

B

B

Boceto de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-10 220V, BCV APL-210N, anulación manual MON

B

B

Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-10 220V, BCV APL-210N, doblador manual MON:

Tú, mm	Largo, mm	Re, mm	F, mm	L1, mm	E, mm	G, mm
15	115	95	98	153	120	77
20	120	105	98	153	120	77
25	125	115	115	174	120	77
32	130	140	115	174	120	77
40	140	150	115	174	120	77
50	150	165	135	216	133	77
65	170	185	135	216	133	77
80	180	200	135	216	133	77
100	190	220	160	279	180	77
125	325	250	210	405	195	77
150	350	285	210	405	195	77
200	400	340	237	465	195	77

B

B

Detalle y boceto de materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H

B

B

Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H:

N.º de artículo	Nombre de las partes	Material
1	Marco	CF8M (análogo del acero AISI 316)
2	Pelota	Acero inoxidable SS316
3	Tornillo	acero inoxidable
4	Arandela de empuje	PTFE
5	Existencias	Acero inoxidable SS316
6	Elemento de brida (2 piezas)	CF8M (análogo del acero AISI 316)
7	Junta de bola (2 uds.)	PTFE

B

B

Parámetros técnicos del actuador neumático de doble efecto PA-DA:

Nombre	Significado
Modelo	PA-DA
Diseño	doble efecto
Presión de control, bar	2 Г· 8
Disponibilidad de copia de seguridad manual	volante

B

B

Esquema de piezas y materiales del actuador neumático de doble efecto DNOVA PA-DA

B

B

Tabla de piezas y materiales para actuador neumático de doble efecto DNOVA PA-DA:

No.	Nombre	Material
1	Marco	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Abrazadera de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

B

B

Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Modelo de distribuidor neumático	4V320-10 220 V
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclos/seg	5

B

B

Unidad de interruptor de límite DNOVA APL-210N

B

B

Parámetros técnicos del interruptor de límite DN.ru APL-210N

Nombre	Significado
Modelo de bloque de interruptor de límite	APL-210N
Temperatura ambiente, В°C	de -20 a 210
Vida útil, años	10

B

B

Tabla de piezas y materiales de la unidad de final de carrera DNOVA APL-210N:

No.	Nombre	Material
1	Marco	aluminio fundido
2	Tapa del indicador	plástico de poliéster
3	Indicador 3D	Plástico ABC
4	Leva	plástico de poliéster
5	Primavera	acero inoxidable
6	Tornillos	acero inoxidable
7	Anillos de sellado	NBR
8	Manga	bronce
9	Terminal de tierra	acero inoxidable
10	Eje	acero inoxidable

B

B

Boceto del volante DNOVA MON.

B

Parámetros técnicos de los volantes DNOVA MON:

Nombre	Significado
Grado de protección, IP	67
Tipo de conexión	ISO 5211

B

B

Boceto de piezas y materiales para el volante DNOVA MON.

B

Tabla de piezas y materiales para el volante DNOVA MON:

No.	Nombre	Material
1	Varilla para montar un actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Resorte de bloqueo	Acero para resortes
4	Tapa del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de fijación (varilla principal)	Acero 304
7	Marco	aleación de aluminio
8	Anillo de sellado	EPDM
9	Reductor	Hierro fundido VCh50
10	Acoplamiento de transición	Hierro fundido VCh40
11	Varilla de caja de cambios	Hierro fundido VCh40
