Descripción
La válvula de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de la serie BV3131P(3pc)-FP-W-ISO-H LONG pueden instalarse en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de las válvulas.
El actuador neumático DNOVA PA-DA-105-1 de doble acción está diseñado para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
La válvula neumática DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar y detener los flujos de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La caja de interruptores de límite DNOVA APL-510N EX es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de la válvula de cierre de las válvulas de tuberías. En una caja sellada, por lo general, hay dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo es visible la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que permite aumentar la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.
La unidad de tratamiento de aire AFC2000 está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en la corriente de aire comprimido a los componentes del sistema neumático con un amplio rango de capacidad, de 500 a 10 000 litros/min. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para una mayor lubricación de los componentes de control: cilindros y válvulas neumáticas.
B
B

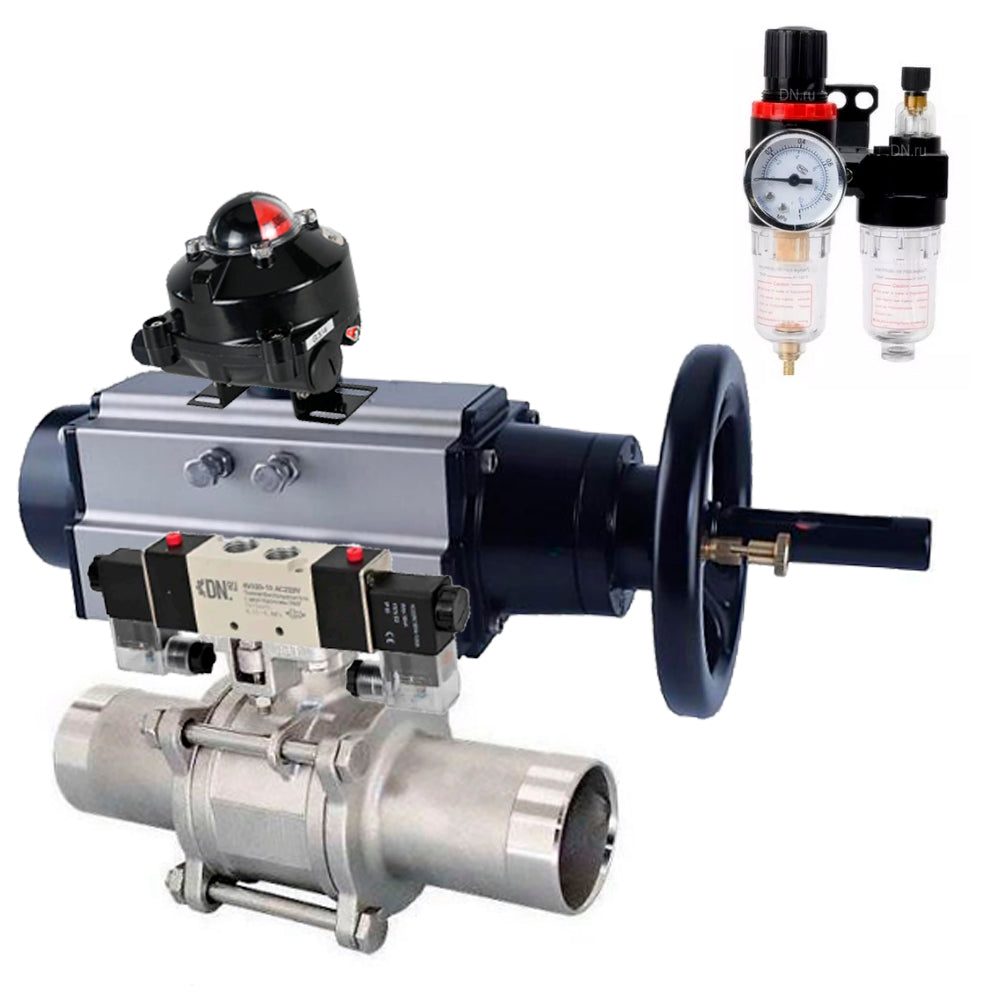

Parámetros técnicos de las válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG con actuador neumático de doble efecto PA-DA-105-1, válvula neumática 4V320-10 220V, BCV APL-510N EX, BCV AFC2000:
| Nombre | Significado |
| Temperatura del entorno de trabajo, В°C | de -20 a 180 |
| Tipo de dispositivo de grúa | bidireccional |
| Solicitud | suministro de agua, suministro de calor, industria |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Conexión a la tubería | para soldar |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | para soldar |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | Hay |
| Disponibilidad de distribuidor neumático | Hay |
B
B
Boceto de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG con actuador neumático de doble efecto PA-DA-105-1, válvula neumática 4V320-10 220V, válvula de bola APL-510N EX, válvula de bola AFC2000
B
B
Dimensiones y dimensiones de la válvula de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG c actuador neumático PA-DA-105-1 de doble efecto, válvula neumática 4V320-10 220V, BCV APL-510N EX, ATU AFC2000:
| Diámetro interior, mm | Largo, mm | Re, mm | F, mm | L1, mm | G, mm | X, mm | Y, mm |
| 80 | 302 | 88.9 | 153 | 495 | 138.4 | 88 | 162 |
| 100 | 326 | 114.3 | 153 | 495 | 138.4 | 88 | 162 |
B
B
Detalle y boceto de materiales de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG
B
Tabla de piezas y materiales para válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG:
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable 304 |
| 2 | Elemento lateral (2 uds.) | acero inoxidable 304 |
| 3 | Pelota | acero inoxidable 304 |
| 4 | Sello de bola | PTFE |
| 5 | Sello de varilla | PTFE |
| 6 | Manga | acero inoxidable 304 |
| 7 | Existencias | acero inoxidable 304 |
| 8 | Arandela | acero inoxidable |
| 9 | tornillo | acero A2-70 |
| 10 | Tornillo | acero A2-70 |
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
B
Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Modelo de distribuidor neumático | 4V320-10 220 V |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Unidad de interruptor de límite DNOVA APL-510N EX
B
B
Parámetros técnicos de la unidad de interruptor de límite DNOVA APL-510N EX
| Nombre | Significado |
| Modelo de bloque de interruptor de límite | APL-510N EX |
| Vida útil, años | 10 |
B
B
Tabla de piezas y materiales para unidad de final de carrera DNOVA APL-510N EX:
| N.º de artículo | Detalle | Material |
| 1 | Indicador visual | Plástico ABS / policarbonato |
| 2 | Tapa del indicador visual | policarbonato |
| 3 | Etiqueta | |
| 4 | Tornillos de la tapa | acero inoxidable |
| 5 | Tapa de la carcasa del BKV | fundición a presión de aluminio |
| 6 | Eje | acero inoxidable |
| 7 | Interruptores de límite | |
| 8 | Levas (excéntricas) | policarbonato |
| 9 | Caso BKV | fundición a presión de aluminio |
| 10 | Bloque de terminales | |
| 11 | Terminal de tierra | acero inoxidable |
| 12 | Orificio (rosca) para entrada de cable | |
| 13 | soporte | acero inoxidable |
B
B
Parámetros principales de la unidad de tratamiento de aire DNOVA AFC2000
| Presión de trabajo, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de destrucción, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0.395 |
| Composición del kit | filtro separador de humedad, regulador de presión, lubricador, soporte |
