Descripción
La válvula de retención es un dispositivo en una tubería que permite el flujo de fluidos o gases en una sola dirección. Cuando la presión del fluido o gas en la tubería supera un valor determinado, la válvula se abre, permitiendo el paso de la sustancia. Sin embargo, cuando la presión disminuye o intenta moverse en la dirección opuesta, la válvula se cierra, impidiendo el reflujo. Las válvulas de retención se utilizan ampliamente en diversas aplicaciones industriales y comerciales para garantizar la seguridad y controlar el flujo en sistemas de tuberías.
B
B

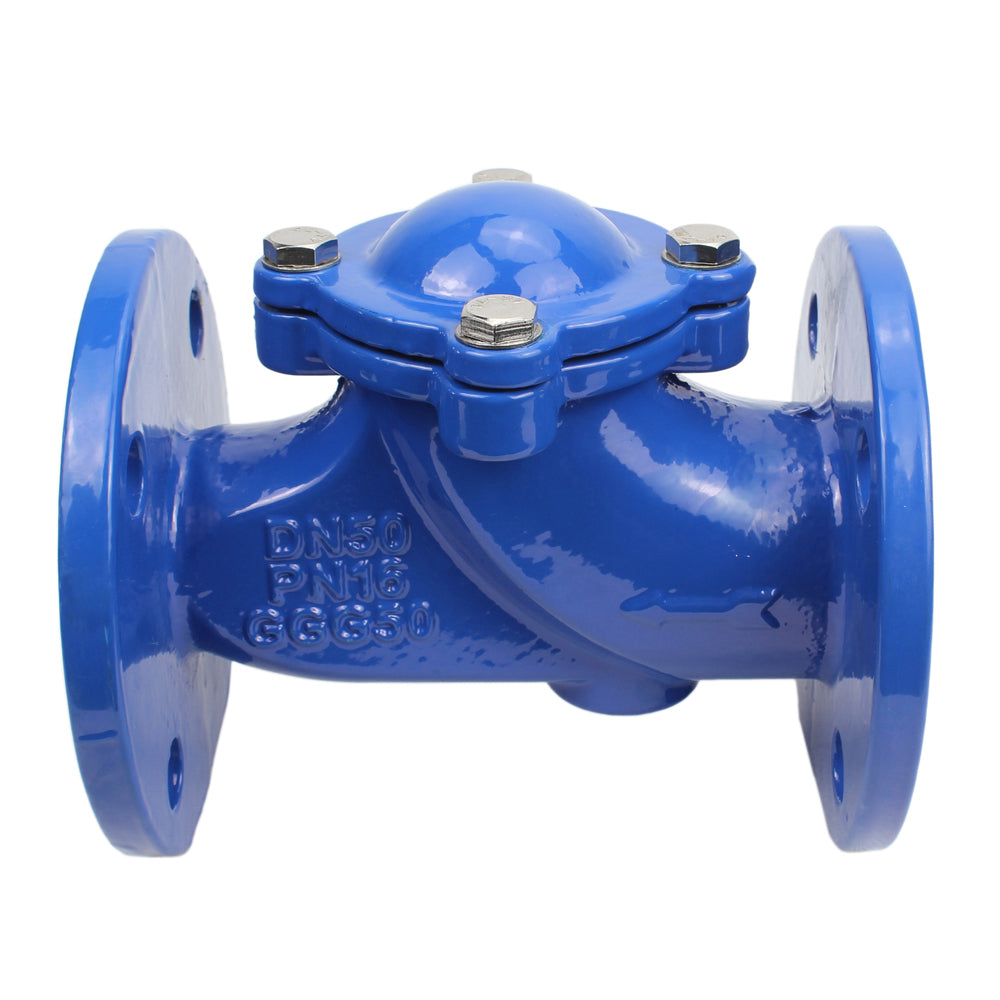

Dimensiones generales de la válvula de retención de bola DNOVA VCB1414N-F PN16 sin tapón de drenaje, material del cuerpo: hierro fundido GGG50
| DN | Yo | D | do | D1 | n-d | b | F | Peso, kg |
| 40 | 180 | 150 | 110 | 84 | 4 – 19 | 18 | 3 | 6 |
| 50 | 200 | 165 | 125 | 99 | 4 – 19 | 19 | 3 | 9 |
| 65 | 240 | 185 | 145 | 118 | 8 – 19 | 19 | 3 | 12 |
| 80 | 260 | 200 | 160 | 132 | 8 – 19 | 19 | 3 | 15.5 |
| 100 | 300 | 220 | 180 | 156 | 8 – 19 | 19 | 3 | 23.5 |
| 125 | 350 | 250 | 210 | 184 | 8 – 19 | 19 | 3 | 29.5 |
| 150 | 400 | 285 | 240 | 211 | 8 – Г˜23 | 19 | 3 | 45.5 |
| 200 | 500 | 340 | 295 | 266 | 12 – 23 | 20 | 3 | 72.5 |
| 250 | 600 | 405 | 355 | 319 | 12 – 28 | 22 | 3 | 120 |
| 300 | 700 | 455 | 410 | 370 | 12 – 28 | 24.5 | 4 | 195 |
B
B Esquema de dimensiones de la válvula de retención de bola DNOVA VCB1414N-F PN16 sin tapón de drenaje, material del cuerpo: hierro fundido GGG50, material del elemento de cierre: hierro fundido GGG50, junta: NBR
B
Materiales de las válvulas de retención de bola DNOVA VCB1414N-F PN16 sin tapón de drenaje, material del cuerpo: hierro fundido GGG50В
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | Hierro fundido GGG50 |
| 2 | Carbonizarse | Hierro fundido GGG50 + NBR |
| 3 | Caza de focas | NBR |
| 4 | Cubrir | Hierro fundido GGG50 |
| 5 | Tornillo | Acero SS304 |
| 6 | Arandela | Acero SS304 |
B
Esquema detallado de válvulas de retención de bola DNOVA VCB1414N-F PN16 sin tapón de drenaje, material del cuerpo: hierro fundido GGG50, material del elemento de cierre: hierro fundido GGG50, sello: NBR
