Descripción

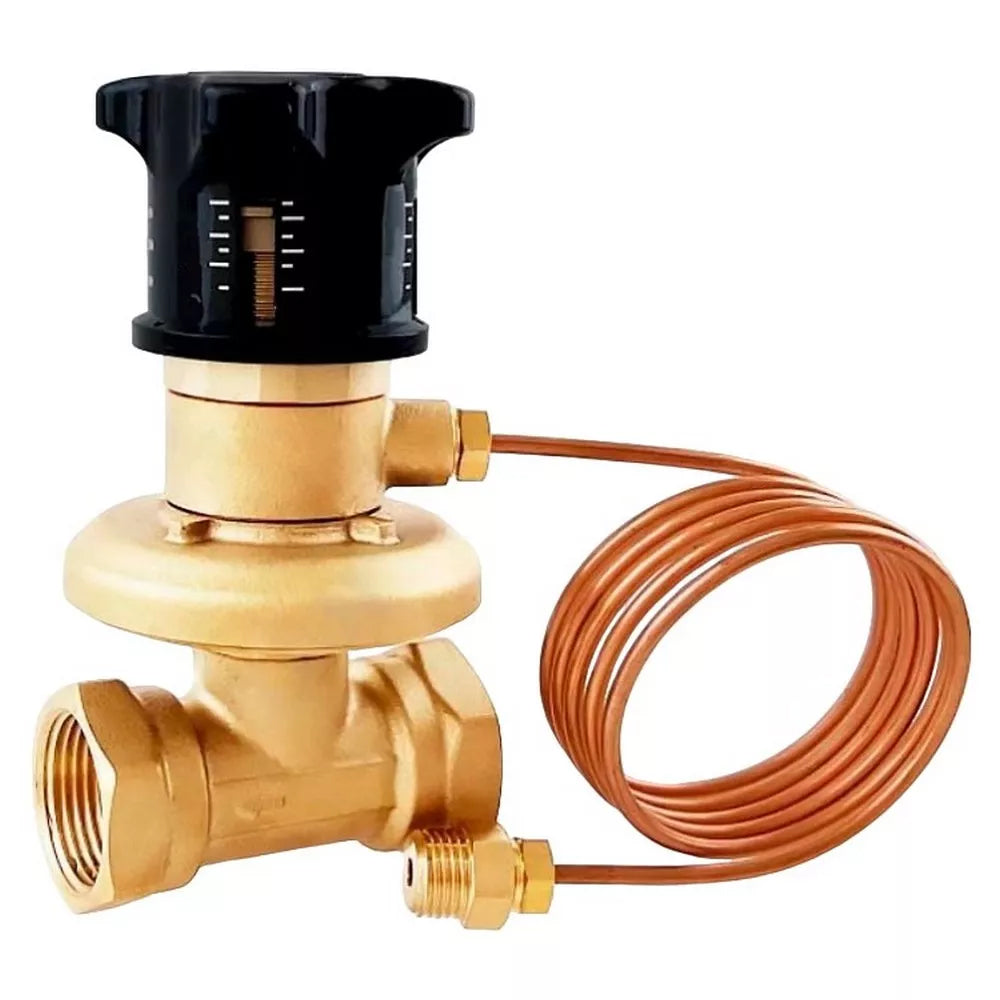

La válvula de equilibrado automático está diseñada para el mantenimiento dinámico de la presión diferencial ajustada en secciones de sistemas bitubo de calefacción y refrigeración con caudal variable. Durante el funcionamiento del sistema, la diferencia de presión se transmite al diafragma y se compensa mediante la fuerza de compresión del resorte. Cuando la presión diferencial comienza a variar, el núcleo cambia su posición con respecto al asiento del cuerpo bajo la influencia del diafragma, manteniendo así constante la presión diferencial ajustada.
B
B
Dimensiones y dimensiones de instalación Válvulas de equilibrado automático VBA0000E-T, material del cuerpo - latón LS59-1, junta - EPDM, roscada:
| Modelo | Largo, mm | L1, mm | Mmm | Alto 1, mm | A, mm | Tamaño pequeño | G, pulgada | B, mm | C, mm |
| DN15 | 65 | 14,5 | 107 | 53 | G13 | 25 | 1/2 pulgada | G˜55 | G˜63 |
| DN20 | 65 | 14,5 | 109 | 55 | G14 | 31 | 3/4" | G˜55 | G˜63 |
| DN25 | 70 | 15 | 112 | 58 | G15 | 37,5 | 1″ | G˜55 | G˜63 |
B
B
B
Materiales Válvulas de equilibrado automático VBA0000E-T, material del cuerpo - latón LS59-1, junta - EPDM, roscada:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | latón LS59-1 |
| 2 | Sello | EPDM |
| 3 | Asiento del cuerpo | latón LS59-1 |
| 4 | Sello | EPDM |
| 5 | Centro | latón LS59-1 |
| 6 | Junta inferior | latón LS59-1 |
| 7 | Diafragma | EPDM |
| 8 | Tornillo de fijación | acero inoxidable 304 |
| 9 | Junta plana | acero inoxidable 304 |
| 10 | Tuerca | acero inoxidable 304 |
| 11 | Sello | EPDM |
| 12 | Cubrir | latón LS59-1 |
| 13 | Tubo de entrada del tubo de impulso | latón LS59-1 |
| 14 | Primavera | acero inoxidable 304 |
| 15 | Junta plana | PTFE |
| 16 | Tapa de ajuste | latón LS59-1 |
| 17 | Sello | EPDM |
| 18 | Palanca de apertura/cierre | latón LS59-1 |
| 19 | Sello | EPDM |
| 20 | Tornillo de bloqueo | latón LS59-1 |
| 21 | Manguito de bloqueo | latón LS59-1 |
| 22 | Anillo de bloqueo | acero inoxidable 304 |
| 23 | Tapa de cierre | latón LS59-1 |
| 24 | Anillo de tope | acero inoxidable 304 |
| 25 | Volante | plástico ABS |
