Descripción

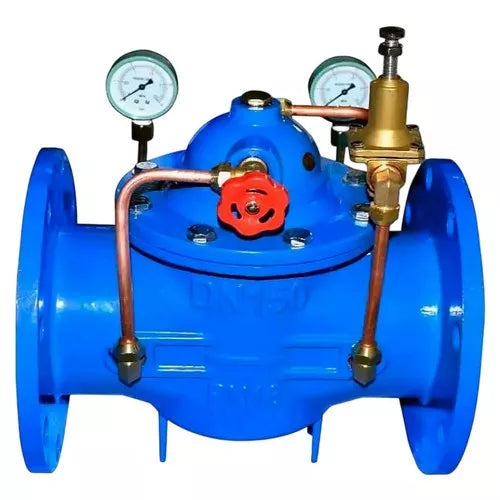

El regulador de presión de diafragma controlado por piloto está diseñado para mantener una presión constante y preestablecida en la salida (aguas abajo), independientemente de las fluctuaciones de presión y caudal de entrada. El MPPP funciona automáticamente con la presión de la tubería, sin necesidad de fuentes de energía externas.
B
Principales datos técnicos y características
| Parámetro | Valor |
|---|---|
| Diámetro nominal DN, mm | 50 Г·200 |
| Presión nominal PN, bar | 16 |
| Ajuste de presión, bar | 0,5 g·10 |
| Temperatura de trabajo, В°C | -10 a +80 |
| Medio de trabajo | Agua fría y caliente, vapor, aire. |
| Dirección del flujo | Flecha en el cuerpo de la válvula |
| Clase de sellado | A |
| Conexión de tubería | Con bridas |
| Posición de montaje | Horizontal / Vertical |
| Material del cuerpo | Hierro fundido GGG40 |
| Material del disco | Hierro fundido GGG40 |
| Campos de aplicación | Sistemas de calefacción, suministro de agua y calor, |
| ventilación y aire acondicionado | |
| Vida útil promedio, años | 10 |
| Lo completo | Válvula principal; Válvula piloto; Tubos de impulso; 2 manómetros (sin verificar) |
B
B
Dimensiones y dimensiones de los reguladores "after-self" con control piloto DNOVA PVA1-1313RR-F, reguladores de diafragma, cuerpo - hierro fundido GGG40, disco - hierro fundido GGG40, junta - caucho natural reforzado, conexión - conexión de brida
| Modelo | DN | Yo | H | H1 | D | D1 | nвЂ“Г˜d |
| DN50 | 50 | 190 | 265 | 200 | 165 | 125 | 4-18 |
| DN65 | 65 | 210 | 310 | 205 | 185 | 145 | 4-18 |
| DN80 | 80 | 240 | 350 | 245 | 200 | 165 | 8-18 |
| DN100 | 100 | 272 | 460 | 305 | 220 | 180 | 8-18 |
| DN150 | 150 | 325 | 570 | 415 | 285 | 240 | 8В22 |
| DN200 | 200 | 380 | 840 | 510 | 340 | 295 | 12-22 |
B
Esquema de dimensiones y dimensiones de reguladores "after-self" con control piloto DNOVA PVA1-1313RR-F, reguladores de diafragma, cuerpo - hierro fundido GGG40, disco - hierro fundido GGG40, sello - caucho natural reforzado, conexión de brida
B
B
Tabla de piezas y materiales de reguladores “after-self” con control piloto DNOVA PVA1-1313RR-F, reguladores de diafragma, cuerpo - hierro fundido GGG40, disco - hierro fundido GGG40, sello - caucho natural reforzado, conexión - bridada.
| No. | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Hierro fundido GGG40 |
| 2 | Asiento | Acero inoxidable AISI 304 |
| 3 | Provenir | Acero inoxidable AISI 304 |
| 4 | Arandela de sellado | Hierro fundido GGG40 |
| 5 | Junta tórica | NBR |
| 6 | Junta tórica | NBR |
| 7 | Desct | Hierro fundido GGG40 |
| 8 | Diafragma | Caucho natural reforzado |
| 9 | Arandela de diafragma | Hierro fundido GGG40 |
| 10 | Tornillo | Bronce |
| 11 | Primavera | Acero inoxidable AISI 304 |
| 12 | Cubrir | Hierro fundido GGG40 |
| 13 | Grúa | - |
| 14 | Manómetro | - |
| 15 | válvula piloto | bronce |
| 16 | Anillo de suspensión | acero |
| 17 | Manómetro | - |
B
Esquema de piezas y materiales de reguladores "after-self" con control piloto DNOVA PVA1-1313RR-F, reguladores de diafragma, cuerpo - hierro fundido GGG40, disco - hierro fundido GGG40, sello - caucho natural reforzado, conexión - bridada
B
