وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الكهربائية ربع الدورة للتحكم عن بعد ومحليًا في دوران 0 درجة إلى 270 درجة لصمام الإغلاق من أنواع مثل صمام الكرة وما إلى ذلك.
مبدأ التشغيل: تُركَّب المحركات الكهربائية مباشرةً على صمامات الأنابيب. تتوافق أبعاد التركيب مع المعيار الدولي ISO 05211 / DIN3337. تُستخدم أربعة مفاتيح دقيقة لتحديد حركة عمود الخرج إلى مواضع نهاية مشغل الصمام. صُمِّمت المحركات للعمل في وضع التشغيل قصير المدى الاسمي S2.
ب
ب

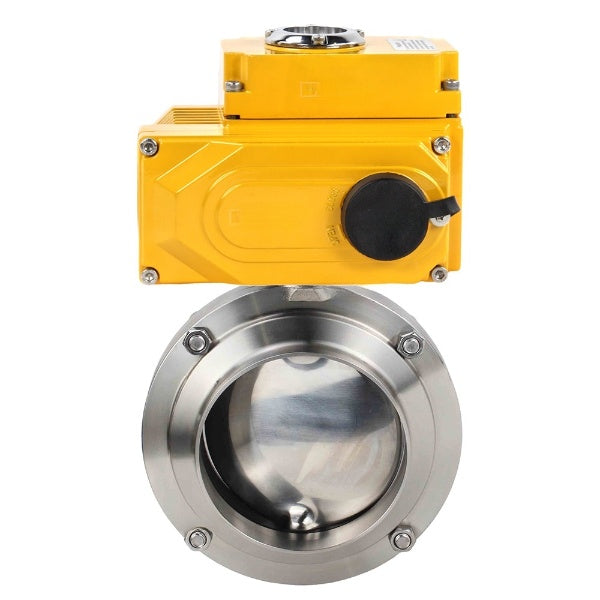

المعايير الفنية لـ DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل ربع دورة QT-N-xEM-B1 220 فولت:
| مميزة | معنى |
| نوع البوابة | قرص دوار |
| القطر | 15-100 ملم |
| الضغط الاسمي | 10 بار |
| درجة حرارة وسط العمل | من -50 إلى +180 درجة مئوية |
| طلب | صناعة الأغذية |
| نوع الاتصال | ملحومة |
| نوع التحكم | محرك كهربائي |
| فئة الختم | أ |
| بلد الشركة المصنعة | الصين |
| ضمان | 12 شهرًا. |
صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل: الفولاذ المقاوم للصدأ AISI 304، الختم: سيليكون، مع مشغل ربع دورة QT-N-xEM-B1، 220 فولت
ب
ب
الخصائص التقنية للمشغلات ربع الدورة QT-N-xEM-B1-220VAC-U1 (0-10 فولت):
| مميزة | دلالة |
| نوع المحرك | ربع دورة |
| عزم الدوران | 50 نيوتن متر |
| جهد الإمداد | 220 فولت |
| درجة الحرارة المحيطة | من -20 إلى +70 درجة مئوية |
| طلب | صناعة الأغذية |
| النسخة المناخية | يو 1 |
ب
أبعاد وأبعاد DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل ربع دورة QT-N-xEM-B1 220 فولت:
| القطر | د، مم | ت، مم | د1، مم | أ، مم | همم | ج، مم | ك، مم |
| DN15 | 18 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN20 | 23 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN25 | 29 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN32 | 35 | 1.5 | 86 | 50 | 90 | 126 | 8 × 8 |
| DN40 | 41 | 1.5 | 90 | 50 | 92 | 126 | 8 × 8 |
| DN50 | 53 | 1.5 | 106 | 52 | 104 | 133 | 10 × 10 |
| DN65 | 70 | 2 | 124 | 56 | 113 | 144 | 10 × 10 |
| DN80 | 85 | 2 | 139 | 60 | 123.5 | 160 | 10 × 10 |
| DN100 | 104 | 2 | 159 | 64 | 133.5 | 160 | 10 × 10 |
صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: سيليكون، مع مشغل ربع دورة QT-N-xEM-B1، 220 فولت
ب
ب
الأبعاد الكلية وأبعاد التركيب لمشغلات ربع الدورة QT-N-xEM-B1-220VAC-U1 (0-10 فولت):
| نموذج | X، مم | ز، مم | ي، مم | همم | ج، مم |
| كيو تي-003 | 123 | 113 | 123 | - | - |
| كيو تي-005 | 160 | 121 | 146 | 40 | 114 |
| كيو تي-008 | 188 | 127 | 145 | 40 | 114 |
| كيو تي-010 | 189 | 129 | 163 | 40 | 114 |
| كيو تي-015 | 189 | 129 | 163 | 40 | 114 |
| كيو تي-030 | 268 | 164 | 212 | 40 | 114 |
| كيو تي-040 | 268 | 164 | 212 | 40 | 114 |
| كيو تي-060 | 268 | 164 | 255 | 40 | 114 |
رسم تخطيطي لأبعاد مشغلات ربع دورة QT-N-xEM-B1-220VAC-U1 (0-10 فولت)
ب
ب
مواد الأجزاء DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل ربع دورة QT-N-xEM-B1 220 فولت:
| „– | اسم القطعة | مادة |
|---|---|---|
| 1 | جسم | الفولاذ المقاوم للصدأ AISI 304 |
| 2 | وحدة دوارة | الفولاذ المقاوم للصدأ AISI 304 |
| 3 | قرص | الفولاذ المقاوم للصدأ AISI 304 |
| 4 | ختم المقعد | EPDM أو السيليكون |
| 5 | بندق | فولاذ A2~70 |
| 6 | الترباس | فولاذ A2~70 |
| 7 | سدادة | بلاستيك ABS |
| 8 | مقبض | بلاستيك البولي أميد |
مخطط الأجزاء والمواد صمامات الفراشة WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل ربع دورة QT-N-xEM-B1 220 فولت
ب
ب
تصميم مشغلات ربع دورة QT-N-xEM-B1-220VAC-U1 (0-10 فولت):
| „– | اسم |
| 1 | عمود الإخراج |
| 2 | قفل الكابل |
| 3 | توقف ميكانيكي |
| 4 | مفتاح يدوي |
| 5 | الإسكان |
| 6 | صندوق معياري |
| 7 | غطاء |
| 8 | نافذة التفتيش |
| 9 | حماية من الغبار |
رسم تخطيطي لمشغلات ربع دورة QT-N-xEM-B1-220VAC-U1 (0-10 فولت):
