Parts
How it works
Electric quarter-turn actuator
The number that matters
Max. medium temperature
180درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- بخار
- وسائل الإعلام المحايدة
- صناعة الأغذية
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الكهربائية ربع الدورة للتحكم عن بعد ومحليًا في دوران 0 درجة إلى 270 درجة لصمام الإغلاق من أنواع مثل صمام الكرة وما إلى ذلك.
مبدأ التشغيل: تُركَّب المحركات الكهربائية مباشرةً على صمامات الأنابيب. تتوافق أبعاد التركيب مع المعيار الدولي ISO 05211 / DIN3337. تُستخدم أربعة مفاتيح دقيقة لتحديد حركة عمود الخرج إلى مواضع نهاية مشغل الصمام. صُمِّمت المحركات للعمل في وضع التشغيل قصير المدى الاسمي S2.
ب
ب
المعايير الفنية لـ DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل ربع دورة QT-N-xEM-O1 24V:
| مميزة | معنى |
| نوع البوابة | قرص دوار |
| القطر | 15-100 ملم |
| الضغط الاسمي | 10 بار |
| درجة حرارة وسط العمل | من -50 إلى +180 درجة مئوية |
| طلب | صناعة الأغذية |
| نوع الاتصال | ملحومة |
| نوع التحكم | محرك كهربائي |
| فئة الختم | أ |
| بلد الشركة المصنعة | الصين |
| ضمان | 12 شهرًا. |

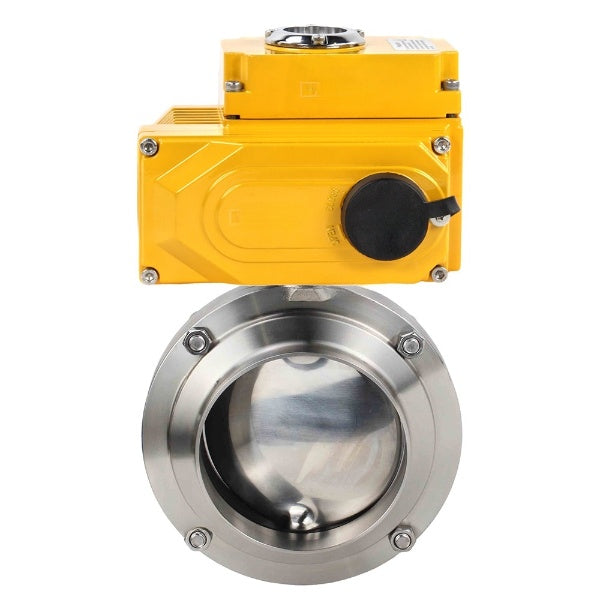

صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل ربع دورة QT-N-xEM-O1 24V
ب
ب
الخصائص التقنية للمشغلات ربع الدورة QT-N-xEM-O1-24VDC-U1 24V:
| مميزة | دلالة |
| نوع المحرك | ربع دورة |
| عزم الدوران | 50 نيوتن متر |
| جهد الإمداد | 24 فولت |
| درجة الحرارة المحيطة | من -20 إلى +70 درجة مئوية |
| طلب | صناعة الأغذية |
| النسخة المناخية | يو 1 |
ب
أبعاد وأبعاد DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل ربع دورة QT-N-xEM-O1 24V:
| القطر | د، مم | ت، مم | D1، مم | أ، مم | همم | ك، مم |
| DN15 | 18 | 1.5 | 78 | 50 | 86 | 8 × 8 |
| DN20 | 23 | 1.5 | 78 | 50 | 86 | 8 × 8 |
| DN25 | 29 | 1.5 | 78 | 50 | 86 | 8 × 8 |
| DN32 | 35 | 1.5 | 86 | 50 | 90 | 8 × 8 |
| DN40 | 41 | 1.5 | 90 | 50 | 92 | 8 × 8 |
| DN50 | 53 | 1.5 | 106 | 52 | 104 | 10 × 10 |
| DN65 | 70 | 2 | 124 | 56 | 113 | 10 × 10 |
| DN80 | 85 | 2 | 139 | 60 | 123.5 | 10 × 10 |
| DN100 | 104 | 2 | 159 | 64 | 133.5 | 10 × 10 |
صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: سيليكون، مع مشغل ربع دورة QT-N-xEM-O1 24V
ب
ب
الأبعاد الكلية وأبعاد التركيب لمشغلات ربع الدورة QT-N-xEM-O1-24VDC-U1 24V:
| نموذج | X، مم | ز، مم | ي، مم |
| QT-003 أزرق | 121 | 110.2 | 100.09 |
| QT-003 ميني | 157 | 115 | 90 |
| كيو تي-003 | 140 | 118 | 109 |
| كيو تي-005 | 166 | 122 | 118 |
| كيو تي-008 | 200 | 128 | 133 |
| كيو تي-010 | 200 | 128 | 133 |
| كيو تي-015 | 200 | 128 | 133 |
| كيو تي-020 | 269 | 155 | 174 |
| كيو تي-030 | 269 | 155 | 174 |
| كيو تي-040 | 269 | 155 | 174 |
| كيو تي-060 | 269 | 155 | 174 |
| كيو تي-080 | 268 | 212 | 164 |
| كيو تي-100 | 309 | 178 | 200 |
| كيو تي-200 | 309 | 178 | 200 |
رسم تخطيطي لأبعاد مشغلات ربع دورة QT-N-xEM-O1-24VDC-U1 24V
ب
ب
مواد الأجزاء DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل ربع دورة QT-N-xEM-O1 24V:
| „– | اسم القطعة | مادة |
|---|---|---|
| 1 | جسم | الفولاذ المقاوم للصدأ AISI 304 |
| 2 | وحدة دوارة | الفولاذ المقاوم للصدأ AISI 304 |
| 3 | قرص | الفولاذ المقاوم للصدأ AISI 304 |
| 4 | ختم المقعد | EPDM أو السيليكون |
| 5 | بندق | فولاذ A2~70 |
| 6 | الترباس | فولاذ A2~70 |
| 7 | سدادة | بلاستيك ABS |
| 8 | مقبض | بلاستيك البولي أميد |
مخطط الأجزاء والمواد صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل ربع دورة QT-N-xEM-O1 24V
ب
ب
تصميم مشغلات ربع دورة QT-N-xEM-O1-24VDC-U1 24V:
| „– | اسم |
| 1 | عمود الإخراج |
| 2 | قفل الكابل |
| 3 | توقف ميكانيكي |
| 4 | مفتاح يدوي |
| 5 | الإسكان |
| 6 | غطاء |
| 7 | نافذة التفتيش |
| 8 | حماية من الغبار |
رسم تخطيطي لمشغلات ربع دورة QT-N-xEM-O1-24VDC-U1 24V
- Body material
- الفولاذ المقاوم للصدأ AISI 304
- Maximum allowable temperature
- 180 درجة مئوية
- Connection type
- للحام
- Control type
- المحرك الكهربائي
- Operating environment
- ماء وبخار ووسائل الإعلام المحايدة
- Applications
- صناعة الأغذية
- Type of seal
- السيليكون
- Disc material
- الفولاذ المقاوم للصدأ AISI 304
- Explosion-proof
- لا
- Manual override
- مسدس
- Limit switches
- نعم
- Type of electric actuator
- ربع دورة
- Feedback sensor
- لا
- Rated current consumption
- 1.8 ريال
- Country of origin
- الصين
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
