وصف
تم تصميم صمام البوابة القرصي الدوار للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفق في أنظمة إمداد الحرارة وأنظمة إمداد المياه وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة. تتميز صمامات البوابة من هذه السلسلة بتغطية كاملة لجزء التدفق والقرص بمادة PTFE، مما يمنع تلامس وسط التشغيل مع مواد الأجزاء الرئيسية.
تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DA-XXX والمحركات الدوارة الهوائية ذات زنبرك الإرجاع PA-SA-XXX من DNOVA لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.
يتم استخدام الصمام الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
ب
ب

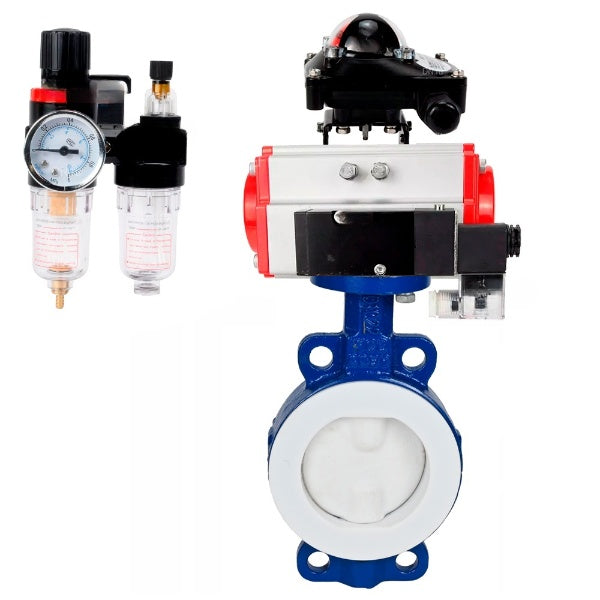

الخصائص التقنية لصمامات الفراشةВ DNOVA WBV3434Pf-2W-Fb-H، مادة الجسم - فولاذ كربوني، مادة القرص - فولاذ كربوني، الختم - PTFE
| مميزة | قيمة |
|---|---|
| نوع الصمام | القرص الدوار |
| القطر | 50-300 ملم |
| الضغط الاسمي | 16 بار |
| درجة حرارة التشغيل | من -10 إلى +150 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
| نوع الاتصال | رقاقة |
| نوع التحكم | مشغل هوائي |
| فئة التسرب | أ |
| بلد المنشأ | الصين |
| عمر الخدمة | 10 سنوات |
| ضمان | 12 شهرًا |
ب
ب
أبعاد وأبعاد صمامات الفراشةВ DNOVA WBV3434Pf-2W-Fb-H، مادة الجسم - فولاذ كربوني، مادة القرص - فولاذ كربوني، الختم - PTFE
| DN | ل، مم | D1، مم | D2، مم | Z-Г˜d، مم | H1، مم |
| DN50 | 43 | 125 | 100 | 2-Г˜18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Г˜18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Г˜18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Г˜18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Г˜18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Г˜18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Г˜18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Г˜18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Г˜18 | 230 |
جدول الأجزاء والمواد لصمامات الفراشةВ DNOVA WBV3434Pf-2W-Fb-H، مادة الجسم - فولاذ كربوني، مادة القرص - فولاذ كربوني، الختم - PTFE
| „– | اسم المكون | مادة |
|---|---|---|
| 1 | جسم | DN50-200 - فولاذ WCB + PTFE | DN250-300 - فولاذ WCB + PFA |
| 2 | قرص | DN50-200 - فولاذ WCB + PTFE | DN250-300 - فولاذ WCB + PFA |
| 3 | ينبع | DN50-250 - فولاذ 2Cr13 | DN300 - فولاذ 45 |
| 4 | ختم المقعد | مادة البولي تترافلوروإيثيلين |
رسم تخطيطي للأجزاء والمواد لصمامات الفراشة DNOVA WBV3434Pf-2W-Fb-H، مادة الهيكل - فولاذ كربوني، مادة القرص - فولاذ كربوني، الختم - PTFE
ب
ب
المعايير الفنية للمحرك الهوائي DNOVA
| مميزة | قيمة |
|---|---|
| نوع المحرك الهوائي | مزدوج المفعول |
| عزم المحرك | 43-526 نيوتن متر |
| الضغط الاسمي | 12 بار |
| ضغط التشغيل | 2...8 بار |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| توصيل إمداد الهواء | G1/4" |
| نطاق درجة حرارة التشغيل | من -20 إلى +80 درجة مئوية |
| نوع الاتصال | ايزو 5211 |
ب
ب
أبعاد وأبعاد المحرك الهوائي DNOVA
| نموذج | أ | ب | ج | د | هـ | ف | ج | م | ن | ا | ص |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
رسم تخطيطي لأبعاد وأبعاد المحرك الهوائي DNOVA
ب
ب
جدول الأجزاء والمواد للمحرك الهوائي DNOVA
| „– | اسم | الكمية | مادة | طلاء |
|---|---|---|---|---|
| 1 | الإسكان | 1 | الألومنيوم المبثوق | مؤكسد صلب |
| 2 | المقابس الجانبية | 2 | الألمنيوم المصبوب | |
| 3 | معدات | 1 | الفولاذ المقاوم للصدأ | مطلي بالنيكل |
| 4 | مكبس | 2 | الفولاذ/الألومنيوم | طلاء الزنك المؤكسد/الجلفاني |
| 5 | المقابس | 8 | الفولاذ المقاوم للصدأ | |
| 6 | حلقة المكبس | 2 | إن بي آر | |
| 7 | الينابيع | 0-12 | فولاذ زنبركي | طلاء الإيبوكسي |
| 8 | محمل المكبس | 2 | البلاستيك الهندسي | |
| 9 | حلقة المكبس | 2 | إن بي آر | |
| 10 | سدادة | 2 | إن بي آر | |
| 11 | حلقة التوقف | 2 | البلاستيك الهندسي | |
| 12 | جرس | 1 | البلاستيك الهندسي | |
| 13 | غسالة | 1 | الفولاذ المقاوم للصدأ | |
| 14 | مشبك زنبركي | 2 | الفولاذ المقاوم للصدأ | |
| 15 | مؤشر | 1 | بلاستيك | |
| 16 | غطاء المؤشر | 1 | بلاستيك | |
| 17 | المحمل | 1 | البلاستيك الهندسي | |
| 18 | كاميرا | 1 | فُولاَذ | طلاء الزنك المؤكسد/الجلفاني |
| 19 | المحمل | 1 | إن بي آر | |
| 20 | المحمل | 1 | البلاستيك الهندسي | |
| 21 | المحمل | 1 | البلاستيك الهندسي | |
| 22 | حلقة الختم | 2 | إن بي آر | |
| 23 | حلقة الختم | 2 | إن بي آر | |
| 24 | المحمل | 2 | الفولاذ المقاوم للصدأ | |
| 25 | صامولة الضبط | 2 | الفولاذ المقاوم للصدأ | |
| 26 | برغي التعديل | 2 | الفولاذ المقاوم للصدأ | |
| 27 | جلبة | 2 | الألومنيوم |
رسم تخطيطي للمشغلات الهوائية الدوارة DNOVA
ب
المعايير الفنية للصمام الهوائي DNOVA 4M310-08 220 فولت
| مواصفة | قيمة |
|---|---|
| نموذج الصمام الهوائي | 4m310-08 220 فولت |
| جهد الإمداد | 220 فولت |
| تصميم | نوع البكرة |
| الضغط الاسمي | 12 بار |
| ضغط العمل | 1.5...8 بار |
| درجة الحرارة المحيطة | من +5 إلى +50 درجة مئوية |
| وسط العمل | الهواء المضغوط المفلتر |
| تردد التبديل | 5 دورات/ثانية |
| فئة الحماية | IP65 |
| التركيب | من خلال ثقوب في الجسم |
| مادة الجسم | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
ب
ب
أبعاد وأبعاد صمام التحكم الاتجاهي الهوائي DNOVA 4M310-08 220 فولت
المعايير الفنية لوحدة مفتاح الحد DNOVA APL-210N EX
| مواصفة | قيمة |
|---|---|
| نموذج صندوق مفتاح الحد | APL-210N |
| حماية | IP65 لجميع الأحوال الجوية |
| درجة الحرارة المحيطة | من -40 درجة مئوية إلى +80 درجة مئوية |
| خيط دخول الكابل | 2 × NPT1/2 |
| كتلة طرفية | 8 فتحات 0.08-2.6 مم |
| الجهد االكهربى | 12 فولت، 24 فولت، 38 فولت، 48 فولت، 110 فولت، 220 فولت، 250 فولت |
| المستشعر | مفتاحان كهروميكانيكيان صغيران SPDT من طراز OMRON V151-1C25 |
| الطلاء الخارجي | طلاء البوليستر (أسود) |
| رمح | قياسي (17 ملم) |
ب
ب
أبعاد وأبعاد وحدة مفتاح الحد DNOVA APL-210N EX
| البعد | القيمة (مم) |
|---|---|
| عمق | 112 |
| ارتفاع | 77 |
| عرض | 88 |
المعايير الفنية لوحدة معالجة الهواء DNOVA AFC2000
| مميزة | قيمة |
|---|---|
| ضغط التشغيل | 8 بار |
| أقصى ضغط | 10 بار |
| نطاق الضغط القابل للتعديل | 0.5...9 بار |
| ضغط الانفجار | 15 بار |
| درجة حرارة التشغيل | من -5 درجة مئوية إلى +60 درجة مئوية |
| اتصال الهواء | 1/4 بوصة |
| حجم الجسيمات المفلترة | 40 ميكرومتر |
| لزوجة الزيت | ISO VG 32 |
ب
أبعاد وأبعاد وحدة معالجة الهواء DNOVA AFC2000
| نموذج | AFC2000 |
| أ، مم | 162 |
| ب، مم | 88 |
| ج، مم | 139 |
| د، مم | 31 |
| هـ، مم | 53.5 |
| ف، مم | 12 |
| ج، مم | 8 |
| همم | 7 |
| انا، مم | 13.3 |
| ج، مم | 39 |
| ك، مم | 5 |
| ل، مم | 40 |
| م، مم | 32 |
| ن، مم | 53 |
| أوه، مم | 29 |
| ب، مم | 6 |
| ر، مم | 41.5 |
