Parts
The number that matters
Max. medium temperature
180درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- الأحماض
- القلويات
- البيئة الكيميائية
- إمدادات المياه
- التدفئة
- الصناعة الكيميائية
- صناعة النفط والغاز

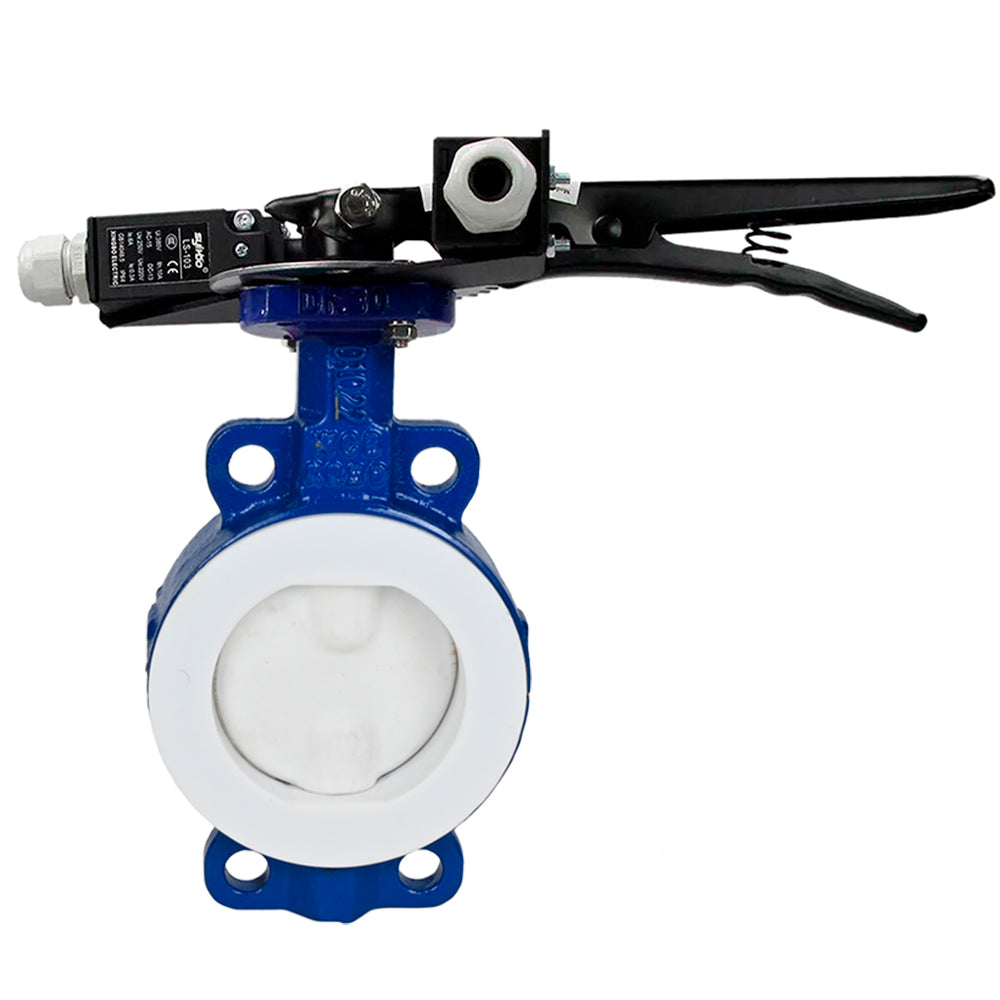

تم تصميم صمام الفراشة ليتم استخدامه كصمام إغلاق أو تحكم للتحكم في التدفقات في أنظمة إمداد الحرارة وإمدادات المياه، وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق باتجاه عقارب الساعة. من مميزات صمامات هذه السلسلة الطلاء الكامل لجزء التدفق والقرص بمادة PTFE، مما يمنع تلامس وسط التشغيل مع مواد الأجزاء الرئيسية.
صُممت مستشعرات الحد لمراقبة موضع قرص صمامات الفراشة المزودة بمقبض في أنظمة التحكم والأتمتة. يعتمد مبدأ تشغيل مفتاح الحد على حركة ميكانيكية للمشغل، مما يؤدي إلى إغلاق الدائرة الكهربائية أو فتحها.
ب
ب
الخصائص التقنية لصمامات الفراشة DNOVA WBV3434Pf-2W-Fb DN50-125 PN16 المصنوعة من الفولاذ الكربوني WCB وPTFE:
| مميزة | معنى |
| نوع الغالق | قرص دوار |
| القطر | 50-125 ملم |
| الضغط الاسمي | 16 بار |
| درجة حرارة بيئة العمل | من -10 إلى +150 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
| نوع الاتصال | شفة متداخلة |
| نوع التحكم | يدوي (مقبض، علبة تروس) |
| فئة الختم | أ |
| عمر الخدمة | 10 سنوات |
| يضمن | 12 شهرًا |
ب
ب
مفاتيح الحد DNOVA LS-103 250 فولت 6 أمبير
ب
ب
الخصائص التقنية لمفاتيح الحد DNOVA LS-103 250V 6A:
| مميزة | معنى |
| نموذج مفتاح الحد | LS-103 |
| الجهد الاسمي | 250 فولت |
| الحد الأقصى لتيار التبديل | 6أ |
| تكرار | 50 هرتز |
| تكوين جهة الاتصال | N/Z + N/O إجراء فوري |
| درجة الحرارة المحيطة | من -5 درجة مئوية إلى +65 درجة مئوية |
| درجة الحماية | IP64 |
| مادة الجسم | بلاستيك |
| حركة الرأس | خطي (مكبس) |
| الرطوبة المسموح بها | 95% |
| مقاومة التلامس | 25 موهم (القيمة الأولية) |
| مقاومة العزل الاسمية | 100 موهم (500 فولت تيار مستمر) |
| مدخل الكابل | الحد الأقصى 12 مم |
ب
ب
رسم تخطيطي لأبعاد صمامات الفراشة DNOVA WBV3434Pf-2W-Fb DN50-125 PN16 من الفولاذ الكربوني WCB، PTFE
ب
الأبعاد الكلية والتركيبية لصمامات الفراشة DNOVA WBV3434Pf-2W-Fb DN50-125 PN16 المصنوعة من الفولاذ الكربوني WCB وPTFE:
| القطر | ل، مم | D1، مم | D2، مم | Z-Г˜d، مم | H1، مم |
| DN50 | 43 | 125 | 100 | 2-Г˜18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Г˜18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Г˜18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Г˜18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Г˜18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Г˜18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Г˜18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Г˜18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Г˜18 | 230 |
ب
ب
رسم تخطيطي لأبعاد مفاتيح الحد DNOVA LS-103 250V 6A
ب
الأبعاد الكلية والتركيبية لمفاتيح الحد DNOVA LS-103 250V 6A:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | هـ، مم |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
ب
ب
رسم تخطيطي لمواد صمامات الفراشة DNOVA WBV3434Pf-2W-Fb DN50-125 PN16 فولاذ كربوني WCB، PTFE
ب
مواد أجزاء صمامات الفراشة DNOVA WBV3434Pf-2W-Fb DN50-125 PN16 الفولاذ الكربوني WCB، PTFE:
| لا. | اسم القطعة | مادة |
| 1 | إطار |
DN50-200 - فولاذ WCB+PTFE DN250-300 - فولاذ WCB+PFA |
| 2 | القرص |
DN50-200 - فولاذ WCB+PTFE DN250-300 - فولاذ WCB+PFA |
| 3 | مخزون |
DN50-250 - فولاذ 2Cr13 DN300 - فولاذ 45 |
| 4 | ختم السرج | مادة البولي تترافلوروإيثيلين |
- Body material
- الفولاذ الكربوني
- Maximum allowable temperature
- 180 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- مقبض
- Operating environment
- ماء والأحماض والقلويات والبيئة الكيميائية
- Applications
- إمدادات المياه والتدفئة والصناعة الكيميائية وصناعة النفط والغاز وصناعة الأغذية وصناعة اللب والورق
- Nominal pressure
- 16 بار
- Type of seal
- مادة البولي تترافلوروإيثيلين
- Disc material
- الفولاذ الكربوني
- Limit switches
- نعم
- Country of origin
- الصين
