Parts
How it works
Manual quarter-turn gearbox
The number that matters
Max. medium temperature
180درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- الأحماض
- القلويات
- البيئة الكيميائية
- إمدادات المياه
- التدفئة
- الصناعة الكيميائية
- صناعة النفط والغاز
تم تصميم صمام الفراشة لاستخدامه كصمام إغلاق أو تحكم للتحكم في التدفقات في أنظمة إمداد الحرارة وإمدادات المياه، وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة. من مميزات صمامات هذه السلسلة الطلاء الكامل لجزء التدفق والقرص بمادة PTFE، مما يمنع تلامس وسط التشغيل مع مواد الأجزاء الرئيسية.
يسمح لك مخفض DNOVA RDN بضبط الموضع المطلوب لعنصر الإغلاق يدويًا بمقدار ربع دورة، ويعمل كبديل لمحركات الربع دورة الهوائية أو الكهربائية أو الهيدروليكية.
ب
ب

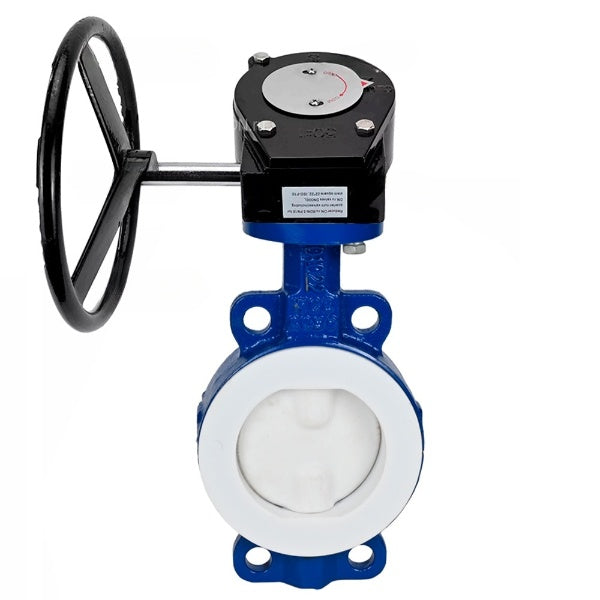

الخصائص التقنية لصمامات الفراشة DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 المصنوعة من الفولاذ الكربوني WCB وPTFE:
| مميزة | معنى |
| نوع الغالق | قرص دوار |
| القطر | 50-250 ملم |
| الضغط الاسمي | 16 بار |
| درجة حرارة بيئة العمل | من -10 إلى +150 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
| نوع الاتصال | شفة متداخلة |
| نوع التحكم | يدوي (مقبض، علبة تروس) |
| فئة الختم | أ |
| عمر الخدمة | 10 سنوات |
| يضمن | 12 شهرًا |
ب
ب
المخفضات DNOVA RDN RQN
ب
الخصائص التقنية لعلب التروس DN.ru RDN RQN:
| مميزة | معنى |
| درجة حرارة بيئة العمل | من -40 إلى +120 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
| نوع الاتصال | ايزو 5211 |
ب
ب
رسم تخطيطي لأبعاد صمامات الفراشة DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 المصنوعة من الفولاذ الكربوني WCB وPTFE
ب
ب
الأبعاد الكلية والتركيبية لصمامات الفراشة DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 المصنوعة من الفولاذ الكربوني WCB وPTFE:
| القطر | ل، مم | د1، مم | D2، مم | Z-Г˜d، مم | H1، مم |
| DN50 | 43 | 125 | 100 | 2-Г˜18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Г˜18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Г˜18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Г˜18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Г˜18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Г˜18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Г˜18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Г˜18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Г˜18 | 230 |
ب
ب
رسم تخطيطي لأبعاد علب التروس DNOVA RDN RQN
ب
الأبعاد الكلية وأبعاد التثبيت لعلب التروس DN.ru RDN RQN:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | ج، مم | ج، مم | ت، مم | Г˜F، مم | 4م، مم | ارتفاع × ارتفاع، مم |
| RDN-1 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 9 × 9 |
| RDN-2 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 11 × 11 |
| RDN-3 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 14 × 14 |
| RDN-4 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M10 | 17 × 17 |
| RDN-5 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M12 | 22 × 22 |
ب
ب
رسم تخطيطي لمواد صمامات الفراشة DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 من الفولاذ الكربوني WCB وPTFE
ب
ب
مواد أجزاء صمامات الفراشة DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 الفولاذ الكربوني WCB، PTFE:
| لا. | اسم القطعة | مادة |
| 1 | إطار |
DN50-200 - فولاذ WCB+PTFE DN250-300 - فولاذ WCB+PFA |
| 2 | القرص |
DN50-200 - فولاذ WCB+PTFE DN250-300 - فولاذ WCB+PFA |
| 3 | مخزون |
DN50-250 - فولاذ 2Cr13 DN300 - فولاذ 45 |
| 4 | ختم السرج | مادة البولي تترافلوروإيثيلين |
- Body material
- الفولاذ الكربوني
- Maximum allowable temperature
- 180 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- علبة التروس
- Operating environment
- ماء والأحماض والقلويات والبيئة الكيميائية
- Applications
- إمدادات المياه والتدفئة والصناعة الكيميائية وصناعة النفط والغاز وصناعة الأغذية وصناعة اللب والورق
- Nominal pressure
- 16 بار
- Type of seal
- مادة البولي تترافلوروإيثيلين
- Disc material
- الفولاذ الكربوني
- Limit switches
- لا
- Country of origin
- الصين
