وصف
يُستخدم صمام الكرة كصمام إغلاق، وكذلك لخلط وفصل تدفقات الوسائط في أنظمة التدفئة، وأنظمة إمداد المياه، وأنظمة البخار، والوقود، والأنظمة الهوائية المزودة بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ) التي لا تتفاعل مع مواد الصمامات.

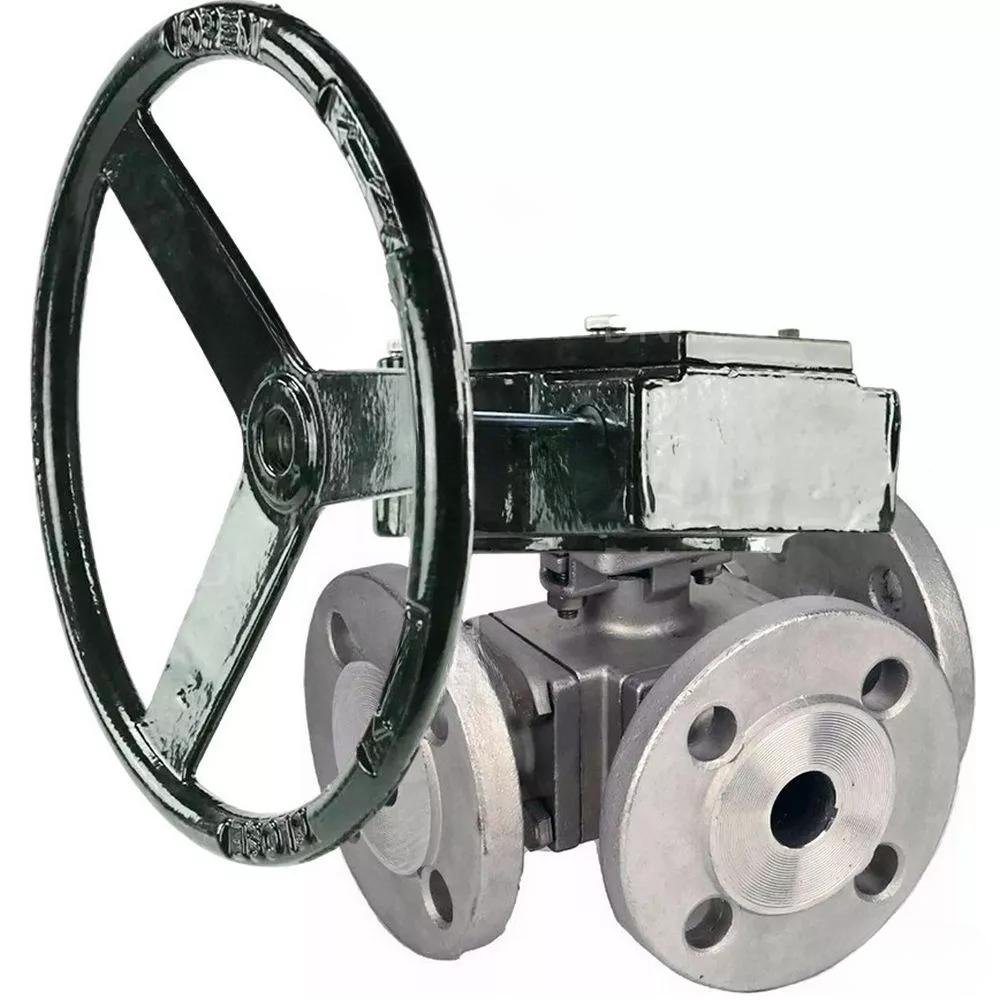

يتيح مُخفِّض السرعة ربع دورة ضبط الوضع المطلوب لصمام الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية ربع دورة. مناسب لصمامات الكرة، وصمامات الفراشة، والصمامات بزاوية 90 درجة، بالإضافة إلى التحكم في مخمدات الهواء.
ب
ب
أبعاد وأبعاد صمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة ثلاثية الاتجاهات، من الفولاذ المقاوم للصدأ SS316
| DN | ل | د | ك | د | د1 | أ |
| 50 | 240 | 165 | 125 | 49 | 99 | 185 |
| 65 | 260 | 185 | 145 | 65 | 122 | 185 |
| 80 | 280 | 200 | 160 | 80 | 138 | 250 |
| 100 | 325 | 220 | 180 | 100 | 158 | 250 |
مخطط أبعاد وأبعاد صمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة وثلاثية الاتجاهات، من الفولاذ المقاوم للصدأ SS316
ب
ب
جدول الأجزاء والمواد لصمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة ثلاثية الاتجاهات، من الفولاذ المقاوم للصدأ SS316
| „– | اسم | مادة |
| 1 | قضية | الفولاذ المقاوم للصدأ SS316 |
| 2 | شار | الفولاذ المقاوم للصدأ SS316 |
| 3 | ختم | مادة البولي تترافلوروإيثيلين |
| 4 | غطاء العلبة | الفولاذ المقاوم للصدأ SS316 |
| 5 | الترباس | الفولاذ المقاوم للصدأ SS316 |
| 6 | حشية | مادة البولي تترافلوروإيثيلين |
| 7 | بندق | الفولاذ المقاوم للصدأ SS304 |
| 8 | حشية | مادة البولي تترافلوروإيثيلين |
| 9 | ختم الجذع | مادة البولي تترافلوروإيثيلين |
| 10 | الترباس | الفولاذ المقاوم للصدأ SS304 |
| 11 | غدة | الفولاذ المقاوم للصدأ SS304 |
| 13 | ينبع | الفولاذ المقاوم للصدأ SS316 |
رسم تخطيطي للأجزاء والمواد لصمامات الكرة DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H ذات الفتحة الكاملة ثلاثية الاتجاهات، من الفولاذ المقاوم للصدأ SS316
ب
ب
البيانات الفنية لـ DNOVA RDN RQNx-xZ-x
| اسم | دلالة |
| توفر عجلة يدوية | خوذة |
ب
ب
أبعاد وأبعاد وحدات التروس DNOVA RDN RQNx-xZ-x
| نموذج | RQN4-500Z-T30 | RQN5-500Z-T30 |
| أ، مم | 240 | 240 |
| ب، مم | 160 | 160 |
| Г˜C، مم | 260 | 260 |
| د، مم | 130 | 130 |
| ج، مم | 55 | 55 |
| ج، مم | 150 | 150 |
| ت، مم | 70 | 70 |
| Г˜F، مم | 100 | 100 |
| 4 ملايين | 4-M10 | 4-M12 |
| هـ × هـ | 17 × 17 | 22 × 22 |
رسم تخطيطي لأبعاد وأبعاد DNOVA RDN RQNx-xZ-x
