صمامات كروية

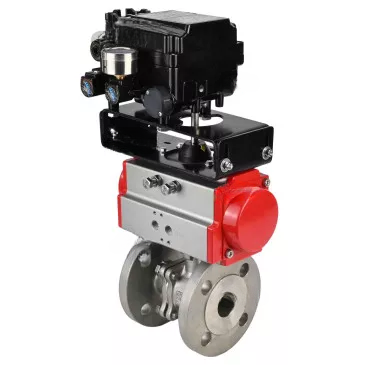

Model BV3232P(قطعتان)-FP-F-ISO-R SKU D160-49516

$711.19 USD

أُوكَازيُون نفذ

الضرائب متضمنة. يتم احتساب الشحن عند الخروج.

عرض التفاصيل الكاملة

In detail

What it is made of

Body الفولاذ المقاوم للصدأ AISI 316

Seal مادة البولي تترافلوروإيثيلينUp to 150 درجة مئوية

Connection ذو حوافDN200–DN300

Actuator PneumaticDouble-acting

The number that matters

Max. medium temperature

150درجة مئوية

The highest medium temperature this valve is rated for.

Applications

Media and industries

ماء
هواء
وسائل الإعلام المحايدة

يُستخدم صمام الكرة كصمام إغلاق في أنظمة التدفئة، وإمدادات المياه، والبخار، والوقود، والأنظمة الهوائية التي تعمل بالهواء المضغوط والغازات المحايدة. يُمكن تركيب صمامات هذه السلسلة في أنظمة نقل الوسائط السائلة والغازية (الماء، الزيت، الزيوت، البخار، الهواء، الكحول، الجليكول، إلخ)، دون أن تُلحق الضرر بمواد الصمام. لا يُسمح باستخدام صمامات الكرة كصمامات تنظيم.

تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PADA-XXX من DNOVA لأتمتة عملية التحكم في الصمامات الصناعية بأقصى عزم دوران يصل إلى 2128 نيوتن متر.

المعايير الفنية لصمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-R ذات الفتحة الكاملة، الجسم - من الفولاذ المقاوم للصدأ 316

المعلمة	قيمة
الضغط الاسمي PN، بار	16
درجة حرارة التشغيل، درجة مئوية	-29 إلى 150
نوع الصمام	اتجاهين
طلب	إمدادات المياه والتدفئة والصناعة
وسط العمل	الماء والهواء والوسائط المحايدة
اتصال خط الأنابيب	ذو حواف
رسم المياه	لا
نوع التجويف	كامل التجويف
نوع التحكم	مع مشغل هوائي
نوع الاتصال	ذو حواف
عملية	مشغل هوائي مزدوج الفعل
مفاتيح الحد	لا
موزع هوائي	نعم
موضع كهرو-هوائي	لا
متوسط عمر الخدمة، سنوات	10
الضمان، سنوات	1
بلد الصنع	الصين

أبعاد وأبعاد صمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-R ذات الفتحة الكاملة، الجسم - من الفولاذ المقاوم للصدأ 316

DN	ل	ح	غ د	Г˜D1	Г˜D2	أ	هـ	س	ج
200	400	180	340	295	268	405	174	62.5	117.5
250	450	296	405	355	320	465	199	62.5	117.5
300	610	305	460	410	378	542	257	62.5	117.5

أبعاد الرسم التخطيطي وأبعاد صمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-R ذات الفتحة الكاملة، الجسم - من الفولاذ المقاوم للصدأ 316

جدول الأجزاء والمواد لصمامات الكرة DNOVA BV3232P(2pc)-FP-F-ISO-R ذات الفتحة الكاملة، الجسم - من الفولاذ المقاوم للصدأ 316

„–	اسم القطعة	مادة
1	جسم	الفولاذ المقاوم للصدأ 316
2	حشية	الفولاذ المقاوم للصدأ 316 + الجرافيت
3	غطاء	الفولاذ المقاوم للصدأ 316
4	بندق	الفولاذ المقاوم للصدأ ASTM A193 Gr.B8M Cl2
5	الترباس	الفولاذ المقاوم للصدأ ASTM A193 Gr.B8M Cl2
6	ختم الكرة	مادة البولي تترافلوروإيثيلين
7	كرة	الفولاذ المقاوم للصدأ 316
8	ينبع	الفولاذ المقاوم للصدأ 316
9	وسادة الدعم	مادة البولي تترافلوروإيثيلين
10	ختم الجذع	مادة البولي تترافلوروإيثيلين
11	ختم التعبئة	الفولاذ المقاوم للصدأ 316
12	الترباس	الفولاذ المقاوم للصدأ ASTM A193 Gr.B8M Cl2
13	إطار الدعم	الفولاذ المقاوم للصدأ 304
14	حشية	الفولاذ المقاوم للصدأ 304
15	عشيق	الفولاذ المقاوم للصدأ ASTM A193 Gr.B8M Cl2
16	بندق	الفولاذ المقاوم للصدأ ASTM A193 Gr.B8M Cl2
17	حشية التوسيد	الفولاذ المقاوم للصدأ
18	عشيق	الفولاذ المقاوم للصدأ ASTM A193 Gr.B8M Cl2
19	بندق	الفولاذ المقاوم للصدأ ASTM A193 Gr.B8M Cl2
20	ناقل الحركة	الفولاذ 45
22	أفسد	الفولاذ المقاوم للصدأ ASTM A193 Gr.B8M Cl2

رسم تخطيطي للأجزاء والمواد لصمامات الكرة DNOVA BV3232P(قطعتان)-FP-F-ISO-R ذات تجويف كامل وحافة، جسم من الفولاذ المقاوم للصدأ 316

المعايير الفنية للمحرك الهوائي DNOVA

المعلمة	قيمة
تصميم	مزدوج المفعول
ضغط التحكم، بار	2 غ· 8
التجاوز اليدوي	لا

أبعاد وأبعاد المحرك الهوائي DNOVA

نموذج	دي ايه-140	دي ايه-160	دي ايه-210
ج، مم	25	30	40
م، مم	80	130	130
ن، مم	30	30	30
f0، مم	62	62	79
ب، مم	30	30	30
ب1، مم	308	465	542
ج، مم	67.5	87.5	113
هـ، مم	157	199	257
ج	4-M8x12	4-M10x16
ك	4-M10x16	4-M12x20	4-M12x20
ف، مم	36	38	38
أ1، مم	210	310	390
د، مم	70	87.5	113
ح	F10	F10	-
أنا	ف12	ف12	ف14
ل	22 × 22	27 × 27	36 × 36

رسم تخطيطي لأبعاد وأبعاد المحرك الهوائي DNOVA

جدول الأجزاء والمواد للمحرك الهوائي DNOVA

„–	اسم القطعة	الكمية	مادة	طلاء
1	جسم	1	الألومنيوم المبثوق	مؤكسد صلب
2	المقابس الجانبية	2	الألمنيوم المصبوب	-
3	معدات	1	الفولاذ المقاوم للصدأ	مطلي بالنيكل
4	مكبس	2	الفولاذ/الألومنيوم	الأكسدة / الزنك المجلفن
5	المقابس	8	الفولاذ المقاوم للصدأ	-
6	حلقة المكبس	2	إن بي آر	-
7	الينابيع	0-12	فولاذ زنبركي	طلاء الإيبوكسي
8	محمل المكبس	2	البلاستيك الهندسي	-
9	حلقة المكبس	2	إن بي آر	-
10	سدادة	2	إن بي آر	-
11	حلقة التوقف	2	البلاستيك الهندسي	-
12	جرس	1	البلاستيك الهندسي	-
13	غسالة	1	الفولاذ المقاوم للصدأ	-
14	مشبك زنبركي	2	الفولاذ المقاوم للصدأ	-
15	مؤشر	1	بلاستيك	-
16	غطاء المؤشر	1	بلاستيك	-
17	المحمل	1	البلاستيك الهندسي	-
18	كاميرا	1	فُولاَذ	الأكسدة / الزنك المجلفن
19	المحمل	1	إن بي آر	-
20	المحمل	1	البلاستيك الهندسي	-
21	المحمل	1	البلاستيك الهندسي	-
22	حلقة O	2	إن بي آر	-
23	حلقة O	2	إن بي آر	-
24	المحمل	2	الفولاذ المقاوم للصدأ	-
25	صامولة الضبط	2	الفولاذ المقاوم للصدأ	-
26	برغي التعديل	2	الفولاذ المقاوم للصدأ	-
27	جلبة	2	الألومنيوم	-

المعايير الفنية لموضعات الدوران الكهروهوائية DNOVA

المعلمة	قيمة
إشارة إدخال التحكم، مللي أمبير	4 ~ 20
المقاومة الداخلية، أوم	250(ب±15)
ضغط الإدخال، بار	1.4 ~ 7
زاوية حركة الرافعة	0 ~ 90 درجة
خيط توصيل الهواء المضغوط	1/4 بوصة
خيط توصيل المقياس	1/8 بوصة
مدخل الكابل	G1/2вЂі
نوع الحماية	IP66
استهلاك الهواء المضغوط، لتر/دقيقة	3
تدفق الهواء الخارج، لتر/دقيقة	80
مواد الإسكان	الألومنيوم المصبوب

أبعاد وأبعاد الموضعات الدوارة الكهرومغناطيسية DNOVA

المعلمة	القيمة (مم)
نموذج	YT-1000RSI
أ	224.3
ب	166.5
ج	117.5
د	132.3
هـ	6
ف	122
ج	45
ح	45
أنا	23
ج	27
ك	32.5
ل	35.5
م	91.8
ن	37.2
ا	43.5
ص	26.5
س	33
ر	80.25
س	62.5
ت	8
يو 1	70
U2	93
الإصدار 1	40
الإصدار 2	63
و	26
إكس	32
ي	9
ز	24

رسم تخطيطي لأبعاد وأبعاد الموضعات الدوارة الكهرومغناطيسية DNOVA

جوازات السفر والشهادات

ورقة بيانات المحرك الهوائي ثنائي الفعل DNOVA DA/SA-xxx مع نوابض رجوع

Port opening: كامل التجويف
Body material: الفولاذ المقاوم للصدأ AISI 316
Maximum allowable temperature: 150 درجة مئوية
Connection type: ذو حواف
Control type: يتم تشغيله هوائيًا
Operating environment: ماء وهواء ووسائل الإعلام المحايدة
Type of seal: مادة البولي تترافلوروإيثيلين
Explosion-proof: لا
Torque: 380 نيوتن متر
Limit switches: لا
Type of pneumatic actuator: عمل مزدوج
Country of origin: الصين

Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.

Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.

To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.

Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
