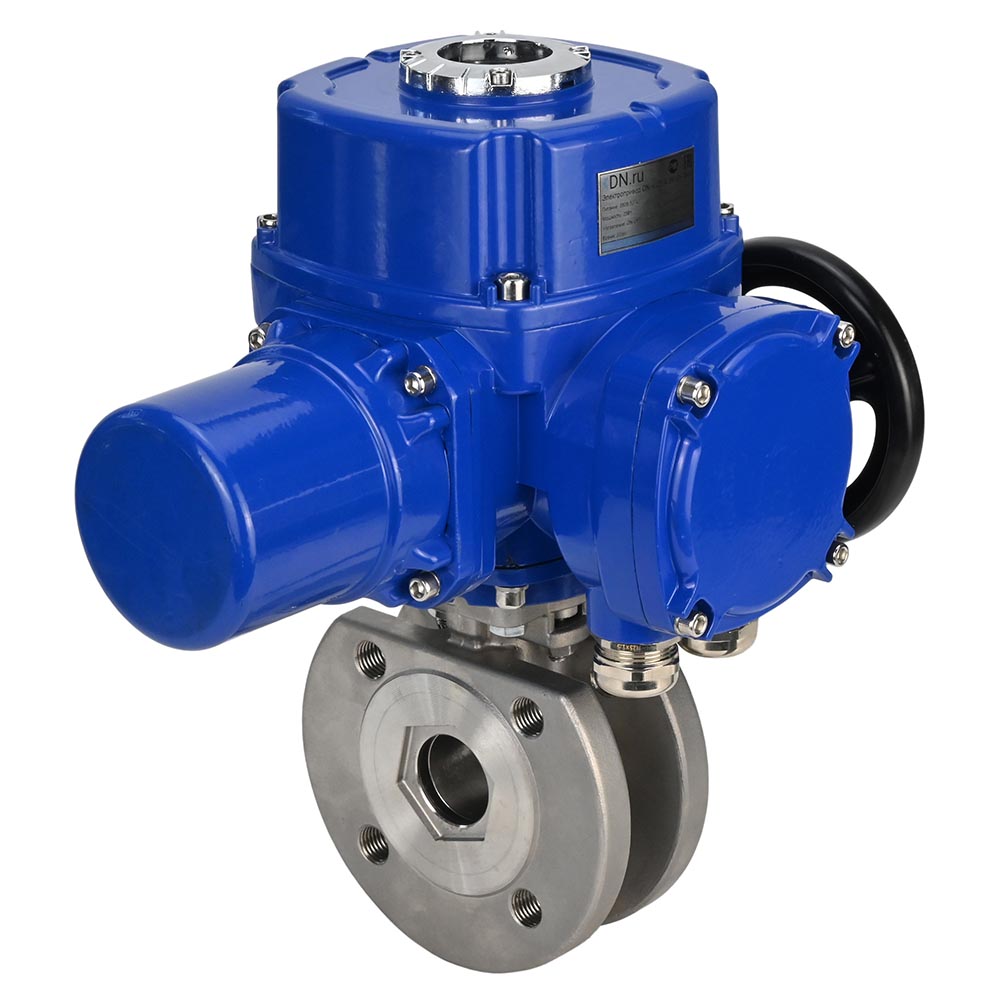

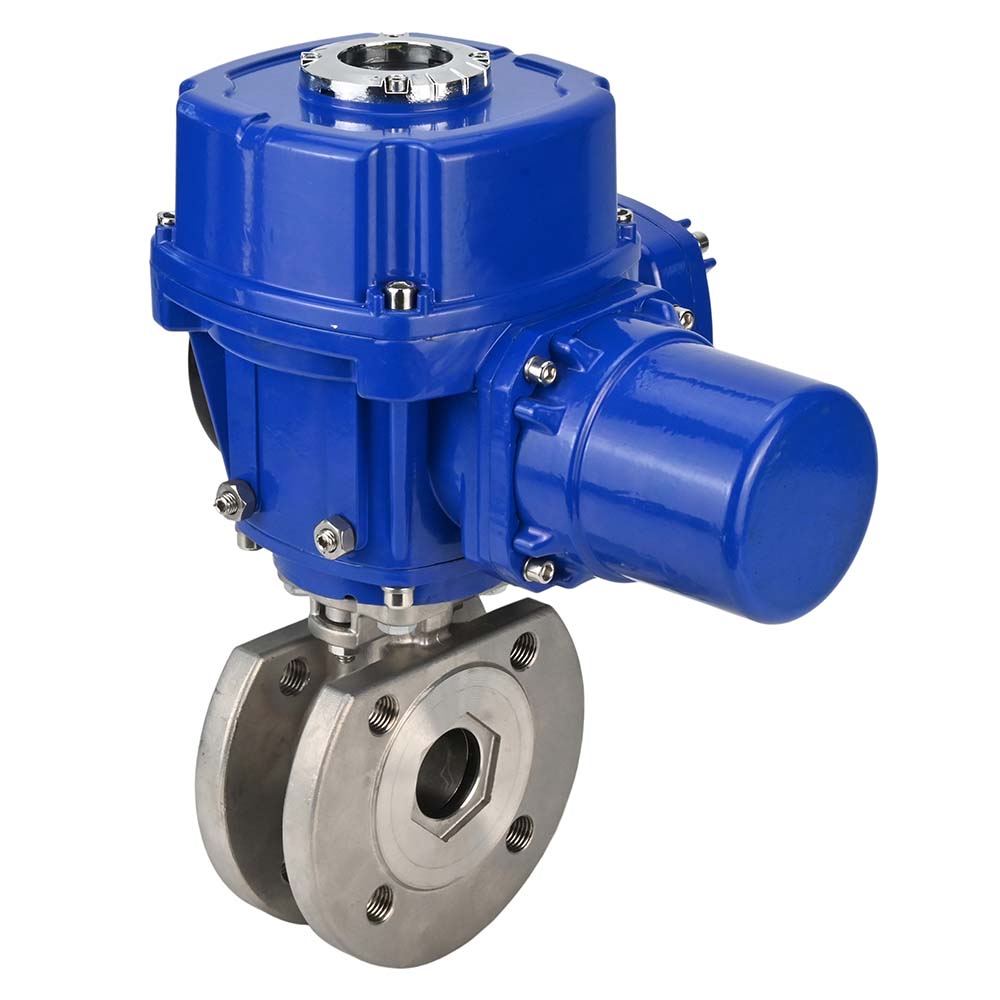

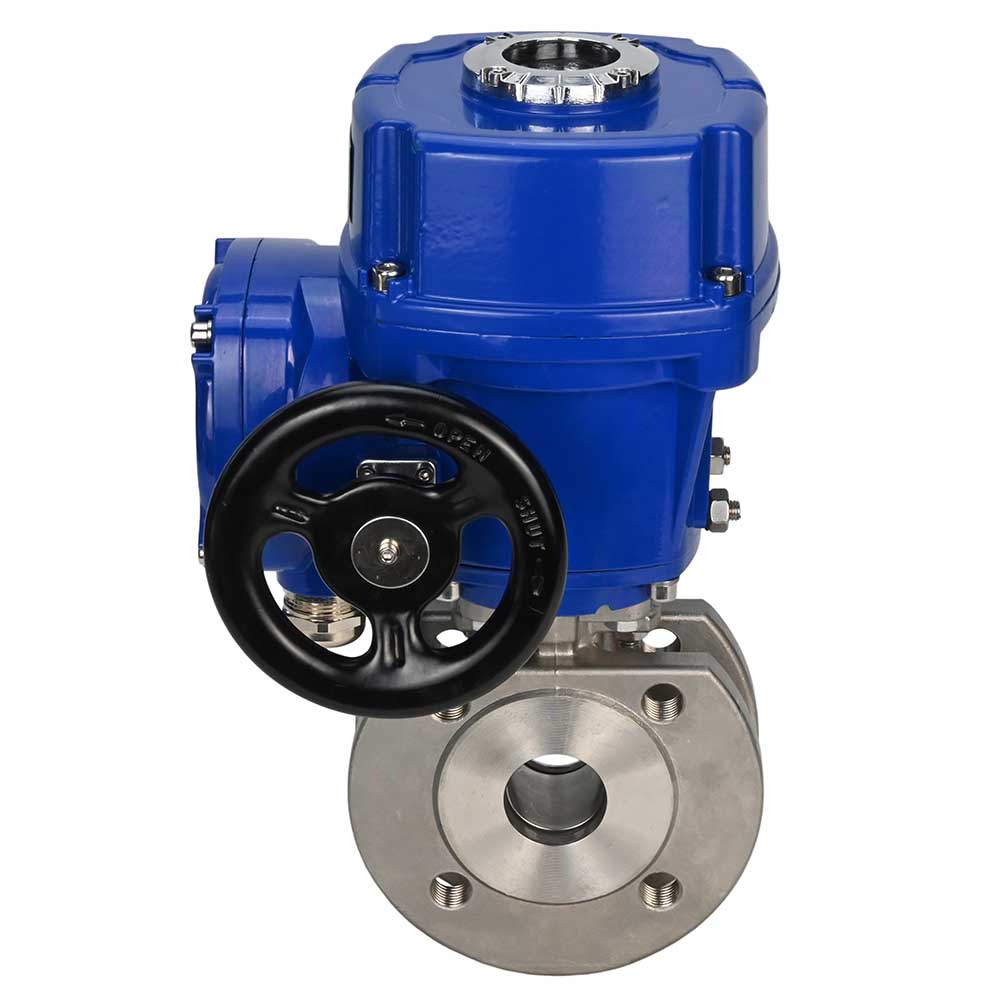

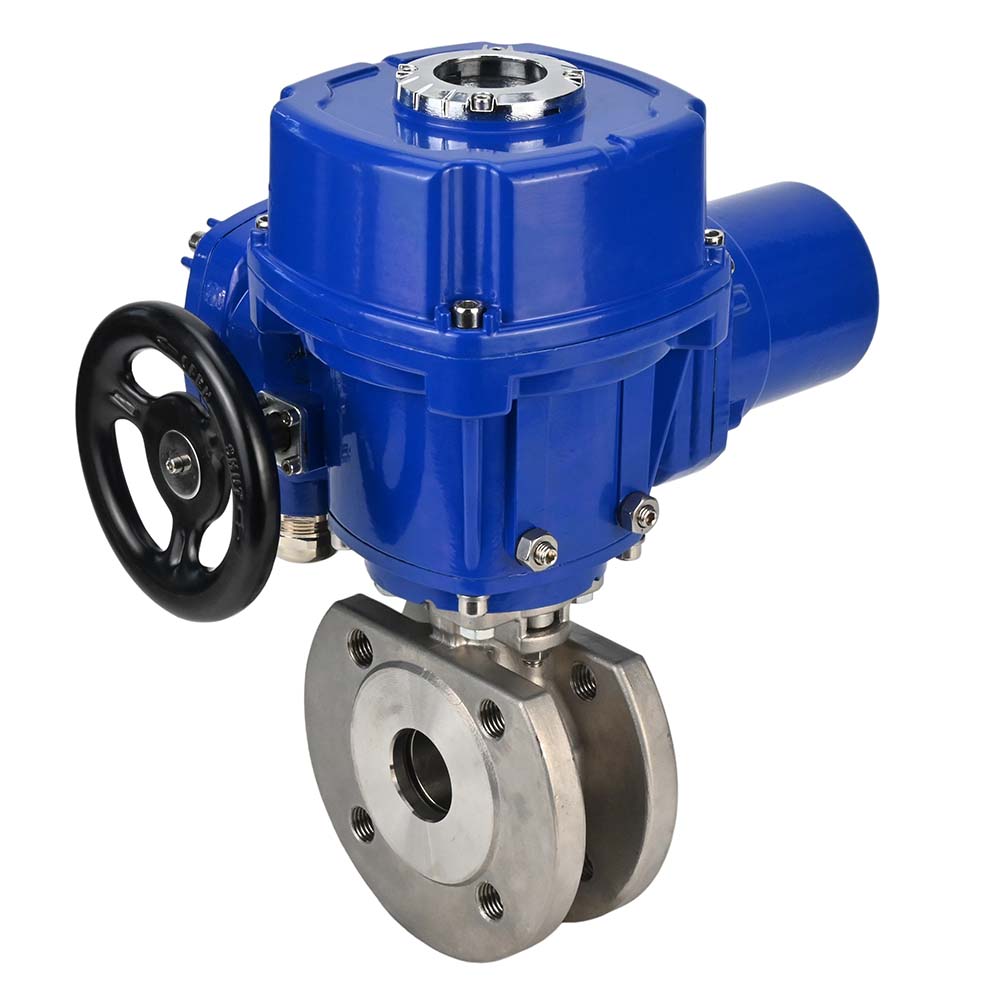

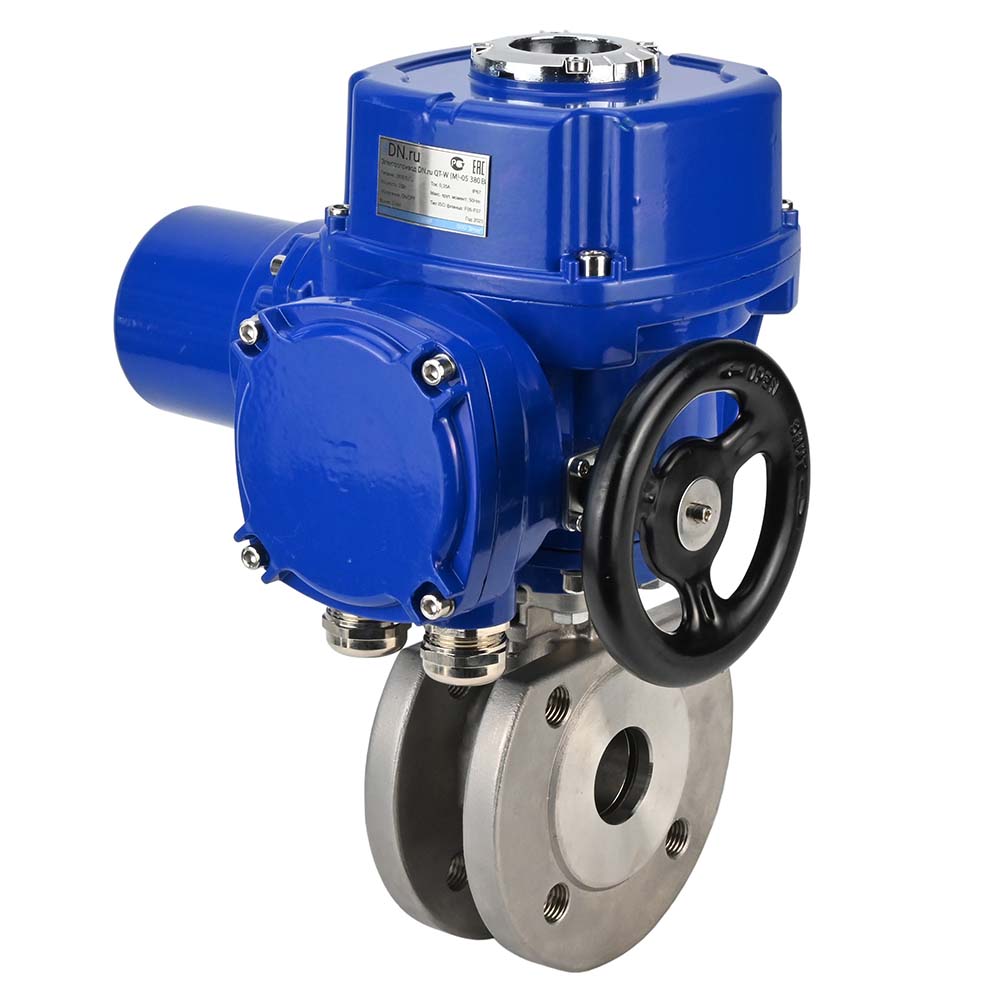

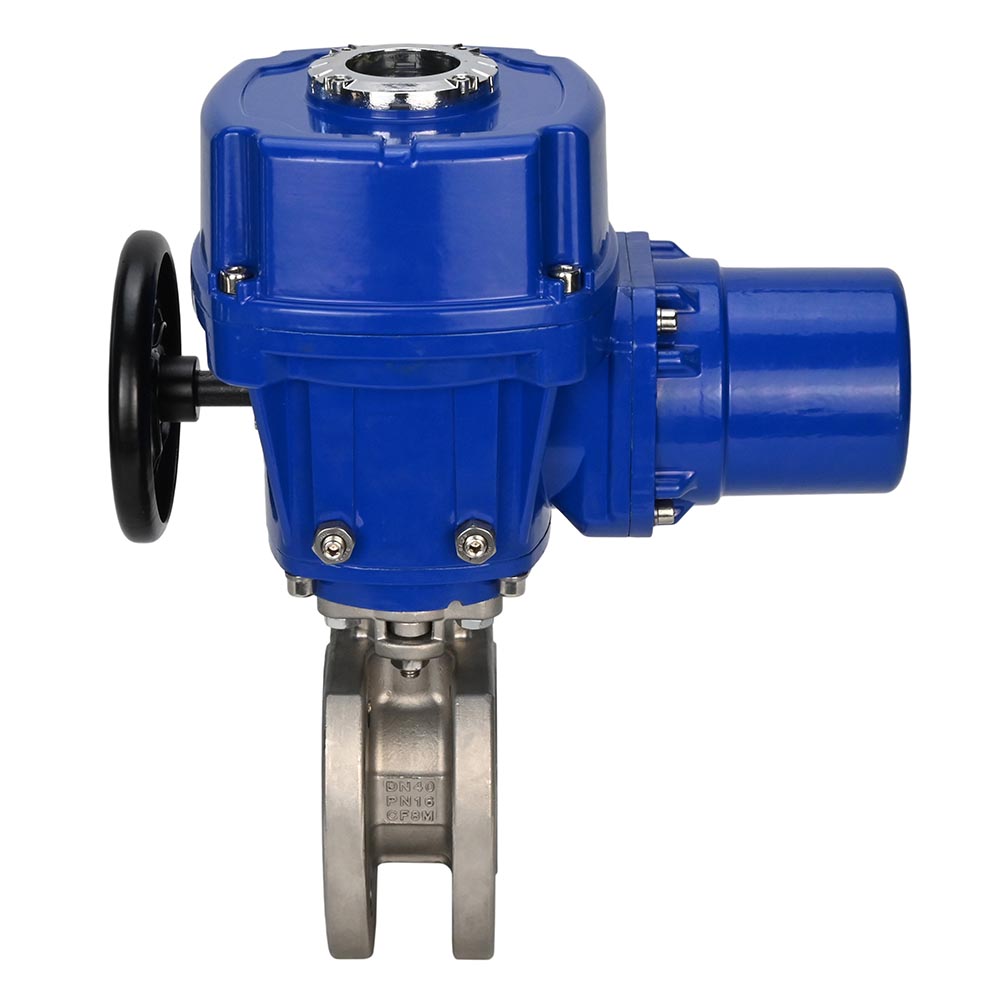

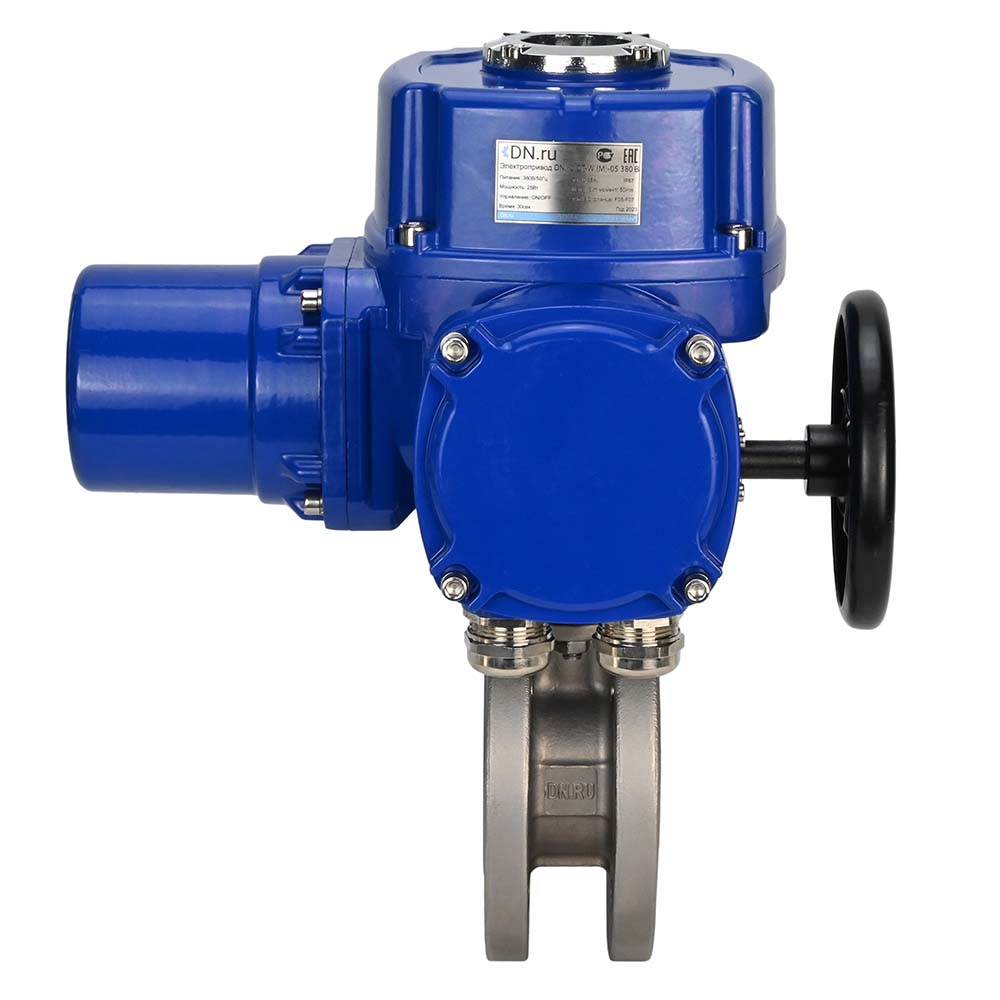

Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor, agua, vapor, combustible, sistemas neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación de válvulas de cierre de 0° a 270°, como válvulas de bola, etc. Se utilizan ampliamente en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc. Los actuadores eléctricos se instalan directamente en las conexiones de las tuberías. Las dimensiones de instalación cumplen con la norma internacional ISO 05211/DIN3337. Cuatro microinterruptores limitan el recorrido del eje de salida a las posiciones finales del cuerpo de la válvula. Los actuadores eléctricos están diseñados para funcionar en el modo nominal de corto plazo S2.
Datos técnicos de las válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H QT-NM-O2-220VAC-U1
| Diámetro nominal DN, mm | 15 – 100 |
| Presión nominal PN, MPa (kg/cm2) | 1.6 (16) |
| Temperatura ambiente t, °C | De -50 a +200 |
| Entorno de trabajo | Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros a los materiales utilizados. |
| Conexión a la tubería | entre bridas |
| Paso de la pelota | paso completo sin constricción |
B
B
Boceto de válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H QT-NM-O2-220VAC-U1
B
Dimensiones generales y de instalación de las válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H QT-NM-O2-220VAC-U1
| DN | Modelo de unidad | Re, mm | Largo, mm | L1, mm | Mmm |
| Dn15 | QT-W(M)-005 | 95 | 34 | 215 | 281 |
| Dn20 | QT-W(M)-005 | 105 | 38 | 215 | 281 |
| Dn25 | QT-W(M)-005 | 115 | 42 | 215 | 281 |
| Dn32 | QT-W(M)-005 | 135 | 54 | 215 | 281 |
| Dn40 | QT-W(M)-005 | 145 | 62 | 215 | 281 |
| Dn50 | QT-W(M)-010 | 160 | 72 | 215 | 281 |
| Dn65 | QT-W(M)-010 | 180 | 110 | 215 | 281 |
| Dn80 | QT-W(M)-010 | 195 | 113 | 215 | 281 |
| Dn100 | QT-W(M)-020 | 215 | 140 | 270 | 276 |
B
B
Boceto detallado de válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H QT-NM-O2-220VAC-U1
B
B
Materiales de las piezas de las válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H QT-NM-O2-220VAC-U1
| No. | Nombre | Material |
| 1 | tornillo | Acero inoxidable 304/acero inoxidable |
| 2 | Almohadilla | PTFE |
| 3 | Arandela de empuje | PTFE |
| 4 | Existencias | Acero inoxidable 304/acero inoxidable 316/acero inoxidable |
| 5 | Tapa | WCB/CF8/CF8M |
| 6 | Marco | WCB/CF8/CF8M |
| 7 | Sello de bola | PTFE |
| 8 | Pelota | Acero inoxidable 304/acero inoxidable 316/acero inoxidable |
B
B
Características de los actuadores QT-NM-0-220VAC
| Modelo de propulsión eléctrica |
Esfuerzo de torsión, Nuevo Méjico |
Tiempo de ciclo, segundo |
Fuerza, Yo |
| QT-W (M)-005 220 V | 50 | 30 | 25 |
| QT-W (M)-010 220 V | 100 | 30 | 30 |
| QT-W (M)-015 220 V | 150 | 30 | 40 |
| QT-W (M)-020 220V | 200 | 30 | 50 |
| QT-W (M)-030 220V | 300 | 30 | 60 |
| QT-W (M)-040 220V | 400 | 30 | 90 |
| QT-W (M)-060 220V | 600 | 30 | 120 |
| QT-W (M)-120 220V | 1200 | 30 | 180 |
| QT-W (M)-180 220V | 1800 | 30 | 250 |
| QT-W (M)-300 220V | 3000 | 60 | 370 |
| QT-W (M)-500 220V | 5000 | 60 | 550 |
B
B
| Modelo de propulsión eléctrica |
Actual, A |
Peso, kilogramo |
Tamaño de varilla cuadrada, mm |
| QT-W (M)-005 220 V | 0.35 | 7.6 | 17x17 |
| QT-W (M)-010 220 V | 0.48 | 7.8 | 17x17 |
| QT-W (M)-015 220 V | 0,55 | 8 | 17x17 |
| QT-W (M)-020 220V | 0.65 | 12.7 | 22x22 |
| QT-W (M)-030 220V | 0,75 | 12.8 | 22x22 |
| QT-W (M)-040 220V | 0,95 | 13 | 22x22 |
| QT-W (M)-060 220V | 1,1 | 21.2 | 27x27 |
| QT-W (M)-120 220V | 1.3 | 23.2 | 27x27 |
| QT-W (M)-180 220V | 1.5 | 23.5 | 27x27 |
| QT-W (M)-300 220V | 1.6 | 37.5 | 36x36 |
| QT-W (M)-500 220V | 1.7 | 38 | 36x36 |
B
B
Diagrama de cableado del actuador QT-NM-0-220VAC
