Descripción
Una válvula de bola de acero inoxidable es un dispositivo fiable y versátil para controlar el flujo de líquidos y gases en diversos sectores industriales. Fabricada en acero inoxidable resistente a la corrosión, posee una alta resistencia y soporta altas temperaturas y presiones. Las válvulas de bola son fáciles de operar, proporcionan un sellado seguro y minimizan el riesgo de fugas, lo que las convierte en la opción ideal para la industria del petróleo y el gas, plantas de tratamiento de agua, la industria alimentaria y otras áreas donde se requiere una válvula fiable y duradera para regular el flujo de sustancias.
La válvula de bola KShmFP.316.200 se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
Los actuadores antideflagrantes con la marca 1ExdIIBT4 se utilizan para controlar el funcionamiento de compuertas de disco, válvulas de bola y otras válvulas con un ángulo de rotación del cuerpo de trabajo de 90° ± 10°. Los actuadores antideflagrantes pueden instalarse en áreas peligrosas de clase 1, tanto en interiores como en exteriores, bajo techo, de acuerdo con los requisitos de la sección 7 del Reglamento de Instalación Eléctrica (EIR) para equipos con la marca de protección contra explosiones 1ExdIIBT4.
B
B

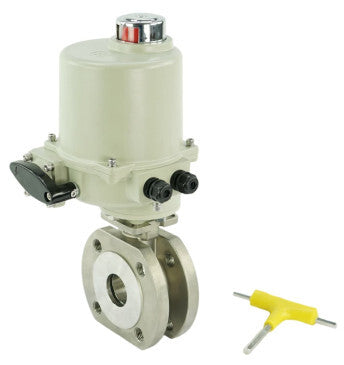

Materiales de piezas de la válvula de bola DNOVA KShmFP.316.200 con GZ-OF 220V Ru16 con actuador eléctrico GZ-OF:
| No. | Nombre | Material |
| 1 | tornillo | Acero inoxidable SS304/SS |
| 2 | Almohadilla | PTFE |
| 3 | Arandela de empuje | PTFE |
| 4 | Existencias | Acero inoxidable SS304/SS316/SS |
| 5 | Tapa | Acero WCB/CF8/CF8M |
| 6 | Marco | Acero WCB/CF8/CF8M |
| 7 | Sello de bola | PTFE |
| 8 | Pelota | Acero inoxidable SS304/SS316/SS |
B
B
B
Dimensiones generales y de instalación de la válvula de bola DNOVA KShmFP.316.200 con GZ-OF 220V Ru16 con actuador eléctrico GZ-OF:
| DN | N-G-M | D | D1 | D2 | d | T | F | Yo | H | S2 | S1 | S3 | Peso |
| mm | kilogramo | ||||||||||||
| 15 | 4-Г˜12 | 95 | 65 | 47 | 15 | - | 2 | 34 | 267 | 202 | 141 | 122 | 6.2 |
| 20 | 4-Г˜12 | 105 | 75 | 58 | 20 | - | 2 | 38 | 273 | 202 | 141 | 122 | 6.4 |
| 25 | 4-Г˜12 | 115 | 85 | 68 | 25 | 10 | 2 | 42 | 278 | 202 | 141 | 122 | 7 |
| 32 | 4-Г˜16 | 135 | 100 | 78 | 32 | 18 | 3 | 54 | 300 | 202 | 141 | 122 | 8 |
| 40 | 4-Г˜16 | 145 | 110 | 88 | 38 | 18 | 3 | 62 | 307 | 202 | 141 | 122 | 8.85 |
| 50 | 4-Г˜16 | 160 | 125 | 102 | 45.5 | 18 | 3 | 72 | 330 | 202 | 141 | 122 | 9,95 |
| 65 | 8-Г˜16 | 180 | 145 | 122 | 58 | 20 | 3 | 110 | 411 | 265 | 195 | 194 | 17.8 |
| 80 | 8-Г˜16 | 195 | 160 | 133 | 58 | 20 | 3 | 113 | 435 | 265 | 195 | 194 | 20.3 |
| 100 | 8-Г˜16 | 215 | 180 | 158 | 93 | 24 | 3 | 140 | 466 | 281 | 212 | 205 | 32 |
B
