وصف

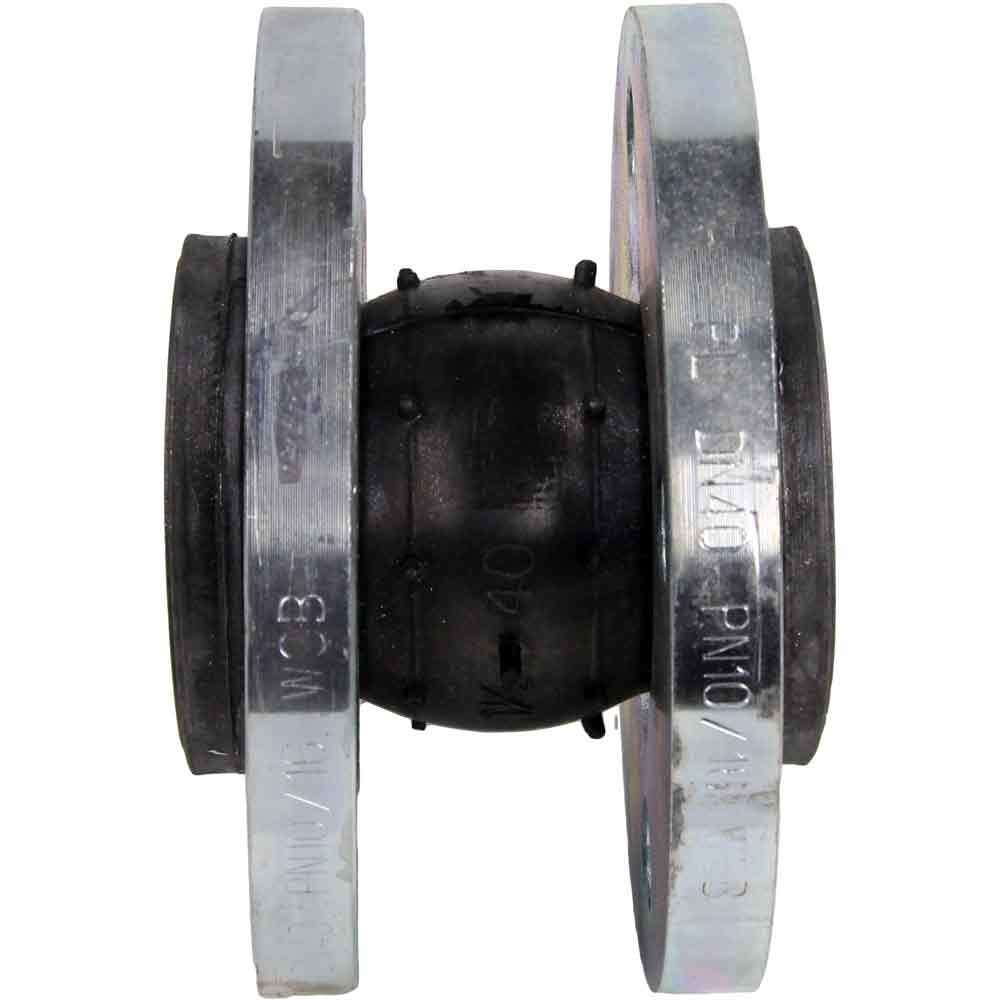

وصلة التمدد المطاطية هي تركيب أنابيب مرن مصمم لامتصاص الحركات والاهتزازات والضوضاء في نظام الأنابيب. تتكون من جسم مطاطي وشفة معدنية أو إدخالات، مما يوفر مرونة عالية لتعويض الحركات المحورية والجانبية والزوايا، مما يمنع الضغط والأضرار الناتجة عن التمدد الحراري والاهتزازات. تمتص هذه الوصلات الاهتزازات، مما يقلل من مستويات الضوضاء ويطيل عمر المعدات. إنها مقاومة للتآكل، وسهلة التركيب، وصيانة منخفضة، وتجد تطبيقات في صناعات مثل HVAC ومحطات الطاقة والمرافق الكيميائية حيث يكون تعويض الحركات الحرارية والاهتزازات في الأنابيب أمرًا حيويًا. تتوفر أنواع مختلفة، مثل تصميم الكرة الواحدة والتصميمات متعددة الأقواس، لتلبية متطلبات الحركة المحددة ويتم اختيارها بناءً على عوامل مثل درجة الحرارة والضغط واحتياجات التطبيق.
В
В
الأبعاد العامة للتعويضات المطاطية DNOVA CR-N34-F PN16، مادة الجسم - NBR، مادة الحبل - NBR
رسم تخطيطي لأبعاد التعويضات المطاطية DNOVA CR-N34-F PN16، مادة الجسم - NBR، مادة الحبل - NBR
| DN | أ، إزاحة زاوية مسموحة | L1، ضغط مسموح، مم | L2، قوة الشد المسموح بها، مم | L3، قوة الشد المسموح بها، مم | الوزن، كجم |
| 25 | 5° | 8 | 2 | 4 | 2,0 |
| 32 | 8 | 2 | 4 | 3,0 | |
| 40 | 8 | 2 | 4 | 4,5 | |
| 50 | 8 | 3 | 4 | 5,0 | |
| 65 | 12 | 3 | 5 | 6,0 | |
| 80 | 12 | 5 | 5 | 7,5 | |
| 100 | 18 | 5 | 6 | 9,0 | |
| 125 | 18 | 5 | 6 | 12,0 | |
| 150 | 18 | 7 | 6 | 15,0 | |
| 200 | 25 | 7 | 10 | 20,0 | |
| 250 | 25 | 8 | 10 | 25,0 | |
| 300 | 25 | 8 | 10 | 30,0 | |
| DN | D، القطر الخارجي للشفة، مم | D1، المسافة المركزية لثقوب الاتصال، مم | b، سمك الشفة، مم | L، طول البناء، مم | عدد وقطر d لثقوب الاتصال X، مم |
| 25 | 115 | 85 | 13 | 95 | 4-16 |
| 32 | 140 | 100 | 14 | 95 | 4-18 |
| 40 | 150 | 110 | 14 | 95 | 4-18 |
| 50 | 165 | 125 | 16 | 105 | 4-18 |
| 65 | 185 | 145 | 16 | 115 | 4-18 |
| 80 | 200 | 160 | 16 | 130 | 8-18 |
| 100 | 220 | 180 | 18 | 135 | 8-18 |
| 125 | 250 | 210 | 18 | 170 | 8-18 |
| 150 | 285 | 240 | 20 | 180 | 8-23 |
| 200 | 340 | 295 | 20 | 205 | 12-23 |
| 250 | 405 | 350 | 24 | 240 | 12-27 |
| 300 | 460 | 400 | 27 | 260 | 12-27 |
مواصفات التعويضات المطاطية DNOVA CR-N34-F PN16، مادة الجسم - NBR، مادة الحبل - NBR
رسم توضيحي للمواصفات لصلب التمدد المطاطي DNOVA CR-N34-F PN16، مادة الجسم - NBR، مادة الحبل - NBR
| в„– | اسم الجزء | المادة |
| 1 | جسم | NBR |
| 2 | تعزيز الهيكل | حبل إطارات نايلون |
| 3 | فلنجات | فولاذ مجلفن WCB |
| 4 | خواتم سلكية | فولاذ |
