Parts
The number that matters
Nominal pressure
10bar
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Water
- Air
- Liquid Medium
- Heating Systems
- Irrigation Systems
- Ventilation Systems

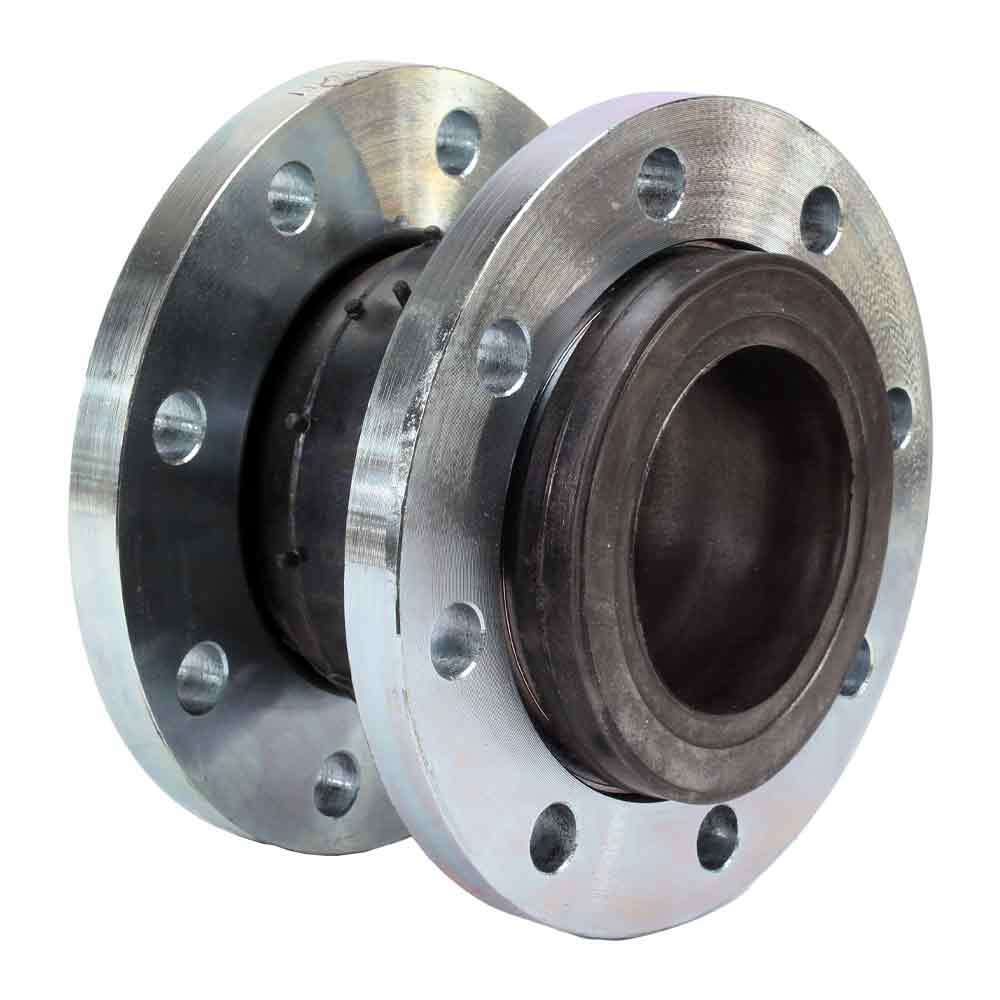

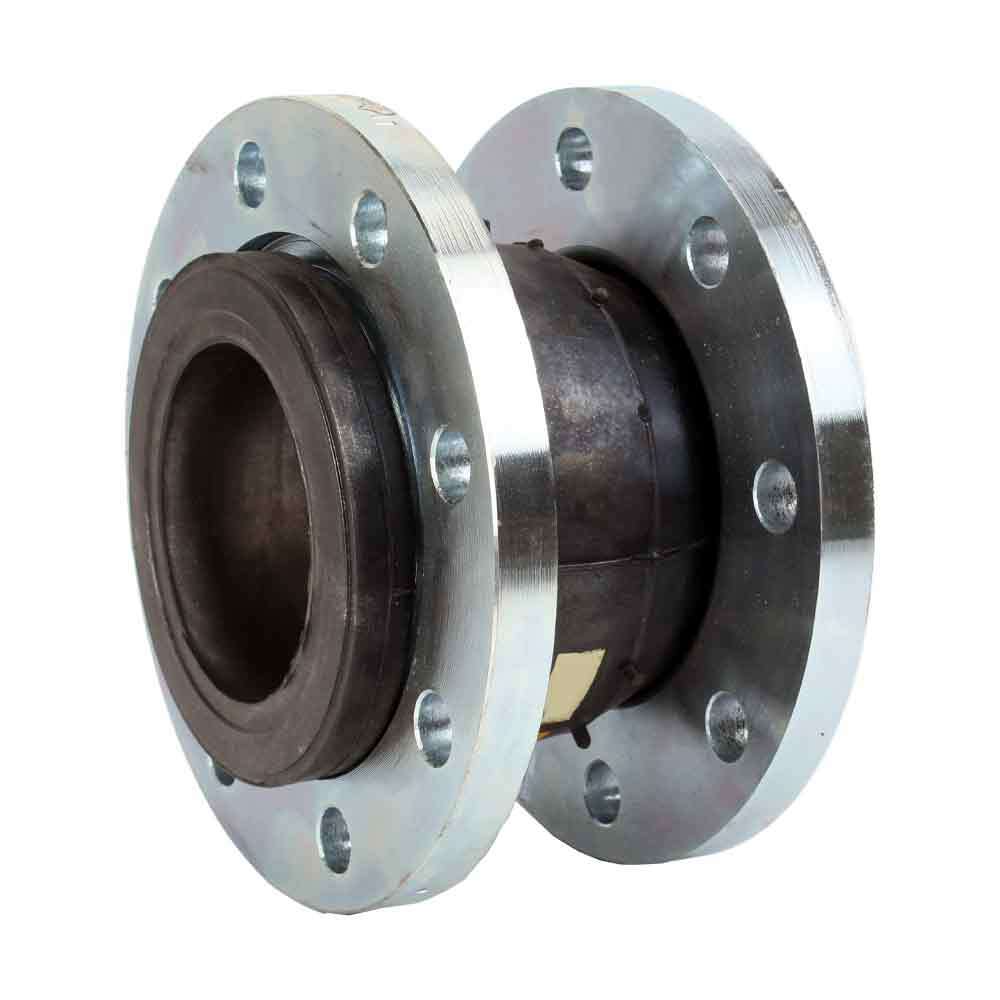

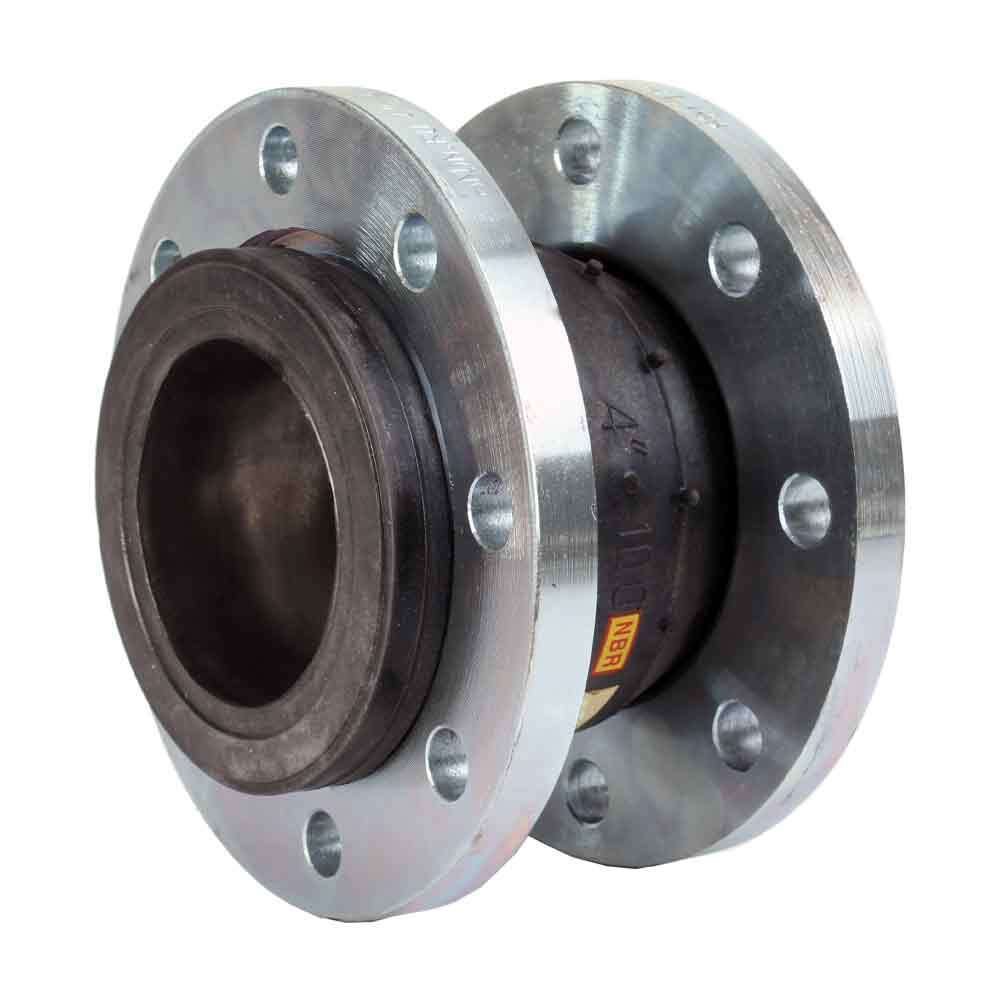

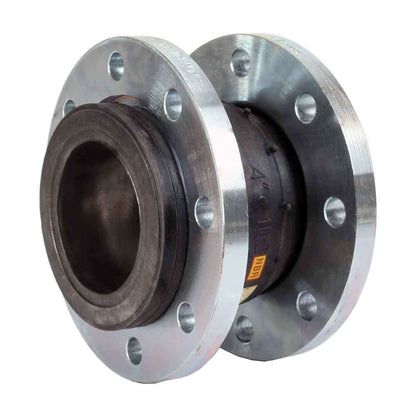

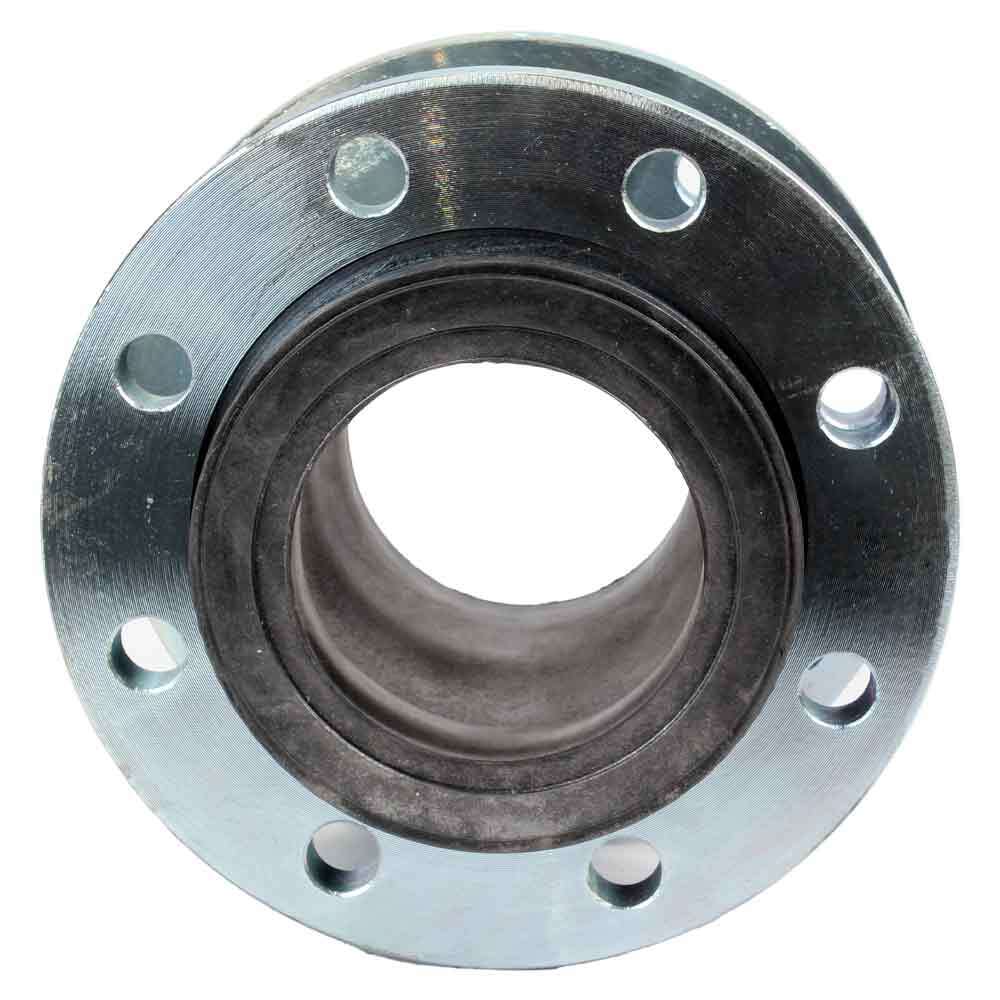

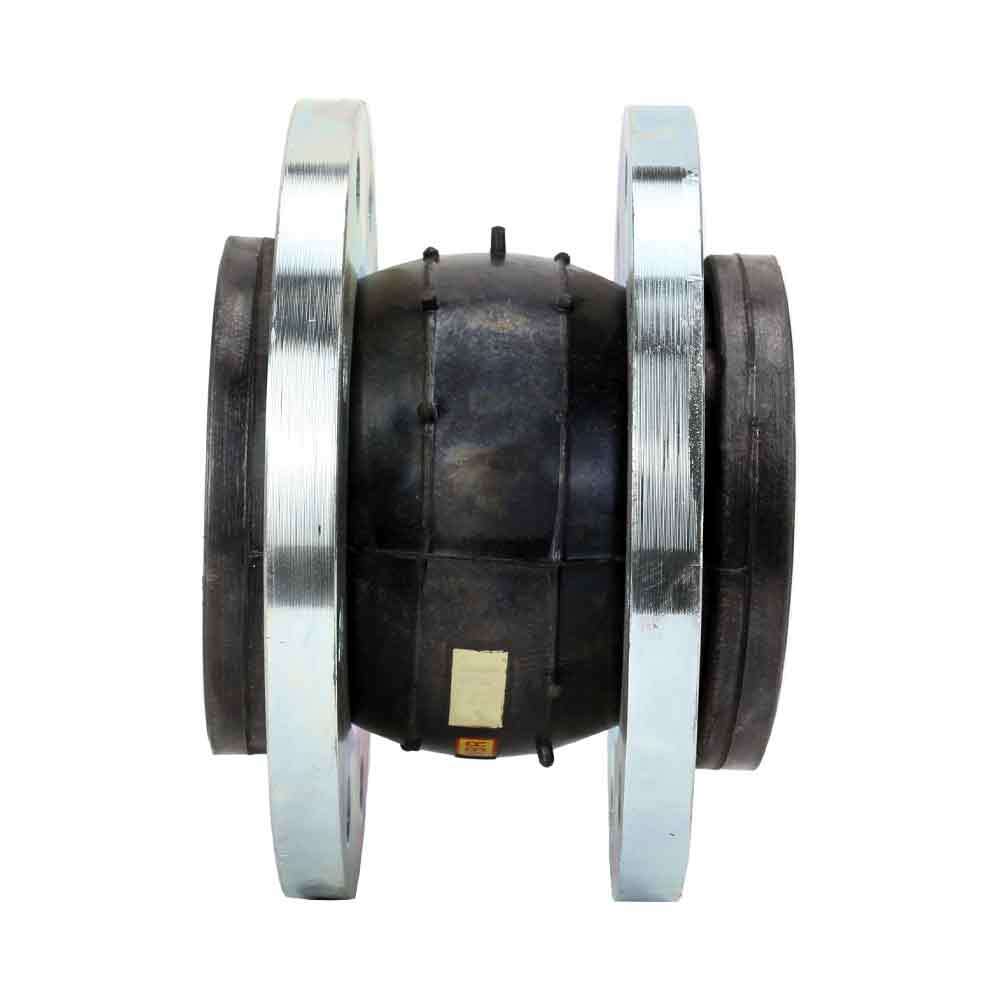

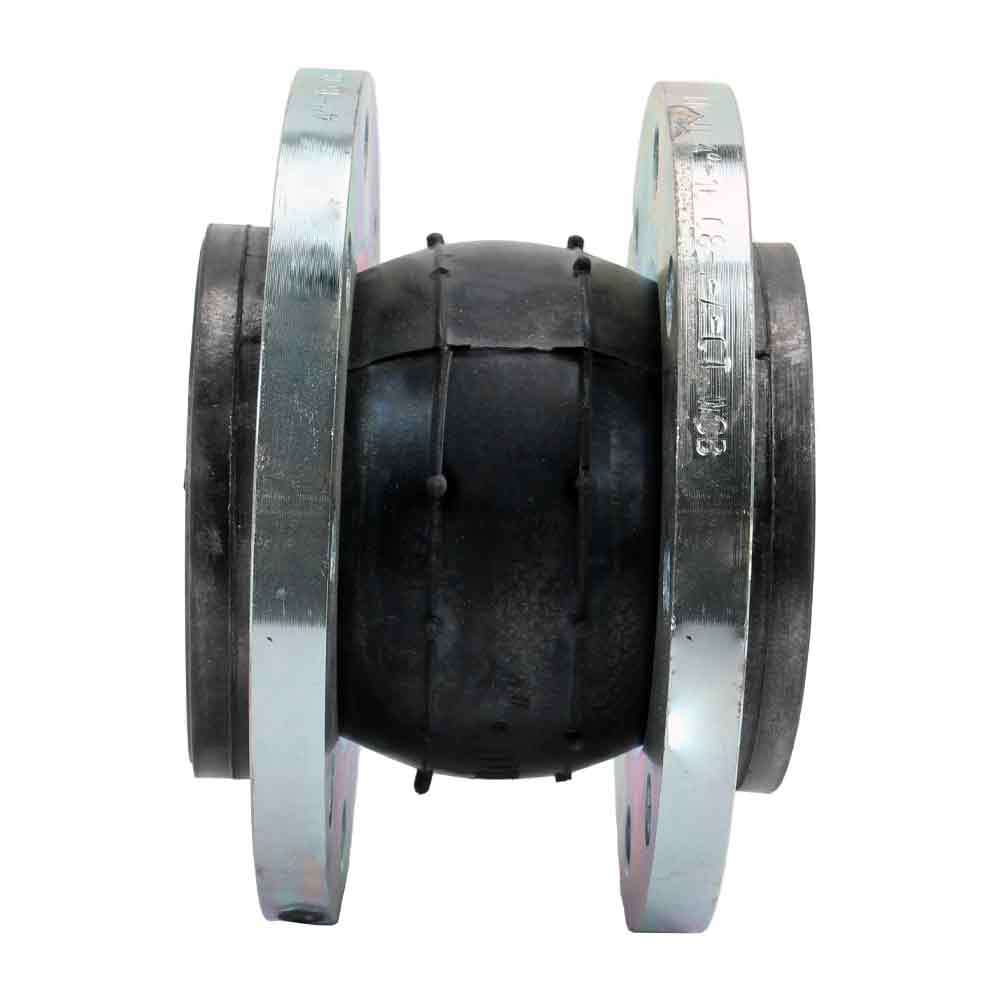

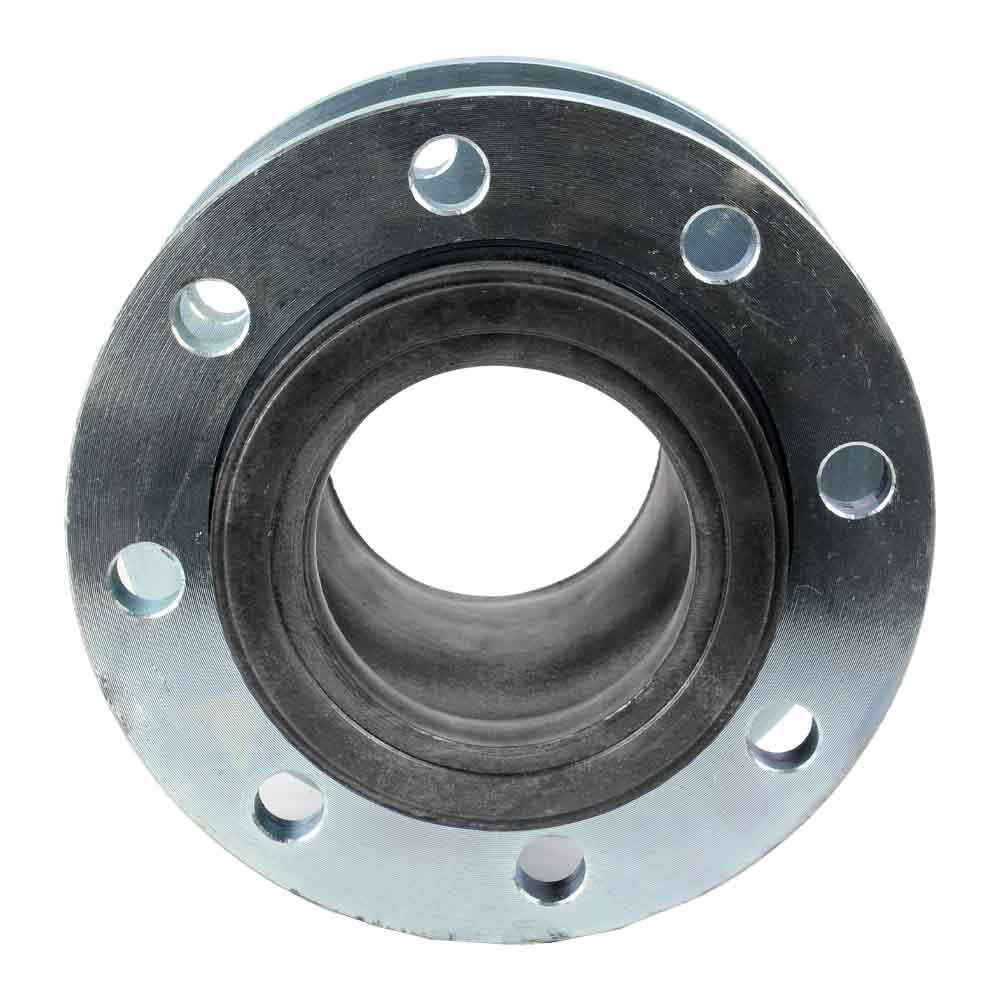

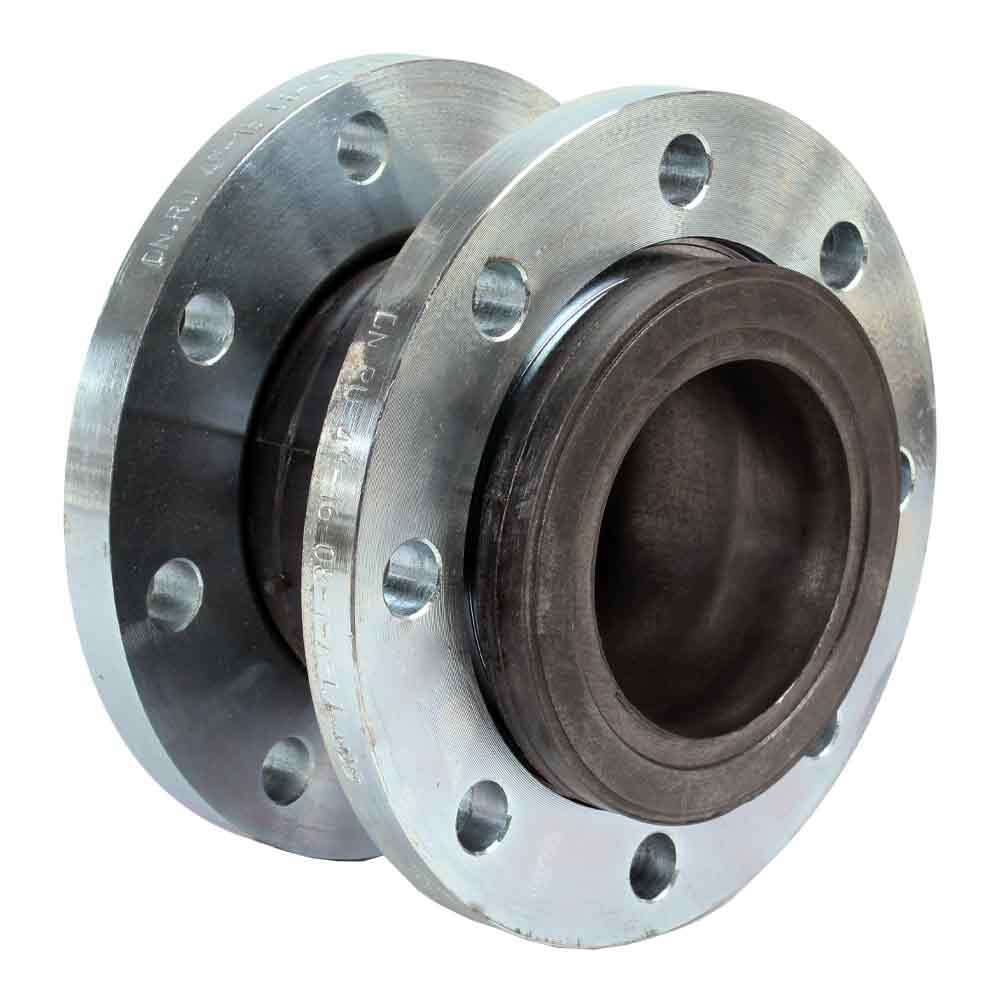

وصلات التمدد المطاطية هي تركيبات أنابيب مرنة مصممة لامتصاص الحركات والاهتزازات والضوضاء في نظام الأنابيب. تتكون من جسم مطاطي وشفة معدنية أو إدخالات، مما يوفر مرونة عالية لتعويض الحركات المحورية والجانبية والزوايا، مما يمنع الضغط والأضرار الناتجة عن التمدد الحراري والاهتزازات. تمتص هذه الوصلات الاهتزازات، مما يقلل من مستويات الضوضاء ويطيل عمر المعدات. إنها مقاومة للتآكل، وسهلة التركيب، وصيانة منخفضة، وتجد تطبيقات في صناعات مثل HVAC ومحطات الطاقة والمرافق الكيميائية حيث يكون تعويض الحركات الحرارية والاهتزازات في الأنابيب أمرًا حيويًا. تتوفر أنواع مختلفة، مثل تصميم الكرة الواحدة والتصميمات متعددة الأقواس، لتلبية متطلبات الحركة المحددة ويتم اختيارها بناءً على عوامل مثل درجة الحرارة والضغط واحتياجات التطبيق.
В
В
الأبعاد الكلية للتعويضات المطاطية DNOVA CR-N34-F PN10، مادة الجسم - NBR، مادة الحبل - NBR
رسم تخطيطي لأبعاد التعويضات المطاطية DNOVA CR-N34-F PN10، مادة الجسم - NBR، مادة الحبل - NBR
| DN | أ، إزاحة زاوية مسموحة | L1، ضغط مسموح، مم | L2، قوة الشد المسموح بها، مم | L3، قوة الشد المسموح بها، مم | الوزن، كجم |
| 25 | 15° | 8 | 4 | 8 | 2,0 |
| 32 | 8 | 4 | 8 | 3,0 | |
| 40 | 8 | 4 | 8 | 4,5 | |
| 50 | 8 | 5 | 8 | 5,0 | |
| 65 | 12 | 6 | 10 | 6,0 | |
| 80 | 12 | 6 | 10 | 7,5 | |
| 100 | 18 | 10 | 12 | 9,0 | |
| 125 | 18 | 10 | 12 | 12,0 | |
| 150 | 18 | 10 | 12 | 15,0 | |
| 200 | 25 | 14 | 22 | 20,0 | |
| 250 | 25 | 14 | 22 | 25,0 | |
| 300 | 25 | 14 | 22 | 30,0 | |
| DN | D، القطر الخارجي للشفة، مم | D1، المسافة المركزية لثقوب الاتصال، مم | b، سمك الشفة، مم | L، طول البناء، مم | عدد وقطر d لثقوب الاتصال X، مم |
| 25 | 115 | 85 | 16 | 90 | 4-16 |
| 32 | 140 | 100 | 16 | 95 | 4-18 |
| 40 | 150 | 110 | 16 | 95 | 4-18 |
| 50 | 165 | 125 | 18 | 105 | 4-18 |
| 65 | 185 | 145 | 18 | 115 | 4-18 |
| 80 | 200 | 160 | 20 | 135 | 8-18 |
| 100 | 220 | 180 | 20 | 150 | 8-18 |
| 125 | 250 | 210 | 22 | 165 | 8-18 |
| 150 | 285 | 240 | 22 | 180 | 8-22 |
| 200 | 340 | 295 | 24 | 210 | 8-22 |
| 250 | 395 | 350 | 26 | 230 | 12-22 |
| 300 | 445 | 400 | 28 | 245 | 12-22 |
مواصفات التعويضات المطاطية DNOVA CR-N34-F PN10، مادة الجسم - NBR، مادة الحبل - NBR
رسم تخطيطي لمواصفات وصلات التمدد المطاطية DNOVA CR-N34-F PN10، مادة الجسم - NBR، مادة الحبل - NBR
| в„– | اسم الجزء | المادة |
| 1 | جسم | NBR |
| 2 | تعزيز الهيكل | حبل إطارات نايلون |
| 3 | فلنجات | فولاذ مجلفن WCB |
| 4 | خواتم سلكية | فولاذ |
- Body material
- NBR
- Maximum allowable temperature
- 80 °C
- Connection type
- Flanged
- Operating environment
- Water وAir وLiquid Medium
- Applications
- Heating Systems وIrrigation Systems وVentilation Systems
- Nominal pressure
- 10 bar
- Type of seal
- None
- Cord material
- NBR
- Compression
- 25 mm
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
