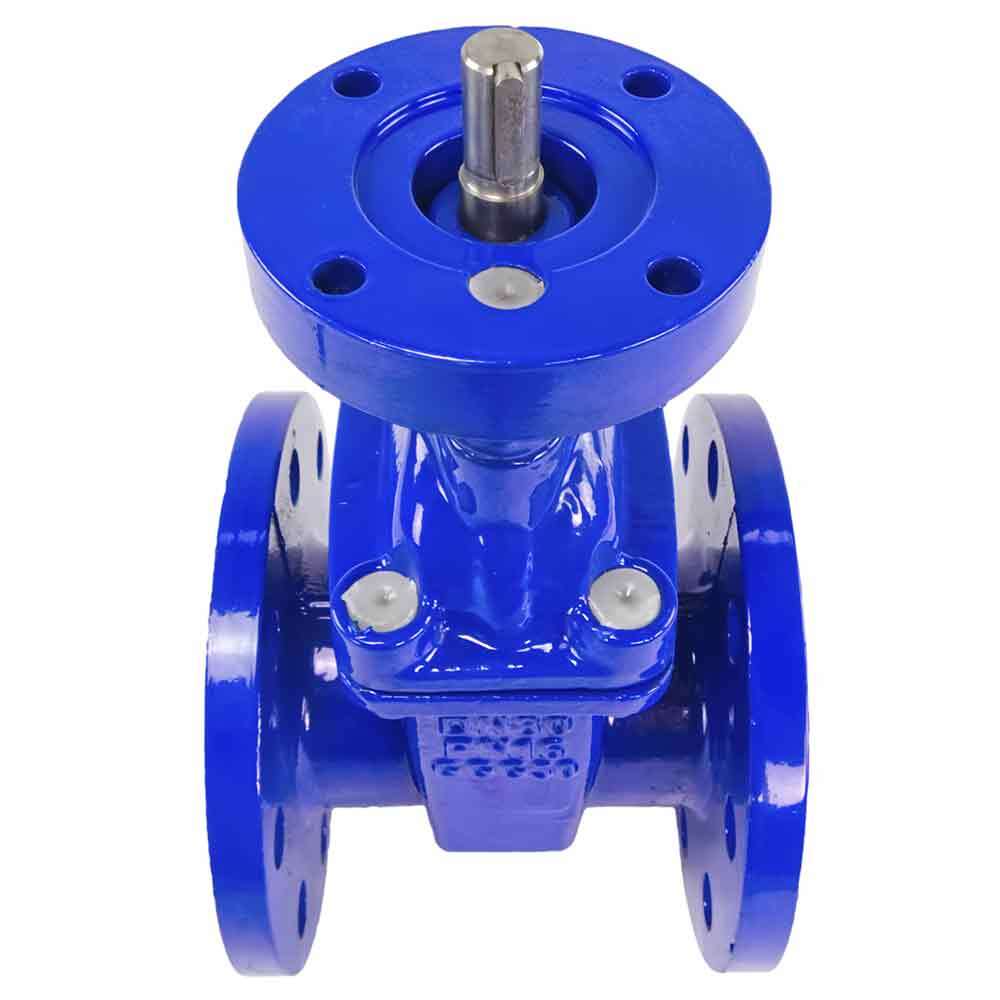

Wedge gate valve DNOVA GVWN1414E-2W-F (F4) BLUE PN16, body material - cast iron GGG50, wedge material - cast iron + EPDM, seal - EPDM, stem only

من $26.71 USD
من $26.71 USD
أُوكَازيُون نفذ
الضرائب متضمنة. يتم احتساب الشحن عند الخروج.
عرض التفاصيل الكاملة

وصف

A wedge gate valve is a type of valve that is widely used in many industries - its main purpose is to start or stop a fluid flow rather than to regulate it. The design of the wedge gate valve is quite straightforward: it typically consists of a wedge, a bonnet which houses the moving parts, valve stem which is used to operate the valve, and two seats where the wedge seals off the flow.

Overall and installation dimensions of the gate valve DNOVA GVWN1414E-2W-F, body material - cast iron GGG50, wedge material - cast iron + EPDM, seal - EPDM, stem only

DN L D C B n-d W G K S b h h2
40 140 150 110 84 4-19 125 102 70 18 6 30 190
50 150 165 125 99 4-19 125 102 70 18 6 30 200
65 170 185 145 119 4-19 125 102 70 20 6 30 215
80 180 200 160 133 8-19 125 102 70 20 6 30 250
100 190 220 180 154 8-19 125 102 70 20 6 30 280
125 200 250 210 184 8-19 125 102 70 20 6 30 345
150 210 285 240 210 8-23 125 102 70 20 6 30 385
200 230 340 295 265 12-23 175 140 100 30 8 30 460
250 250 405 355 319 12-28 175 140 100 30 8 30 580
300 270 460 410 370 12-28 175 140 100 30 8 30 640

Valve sketch DNOVA GVWN1414E-2W-F, body material - cast iron GGG50, wedge material - cast iron + EPDM, seal - EPDM, stem only

Construction and materials of the gate DNOVA GVWN1414E-2W-F, body material - cast iron GGG50, wedge material - cast iron + EPDM, seal - EPDM, stem only

№ Name Material
1 Body cast iron GGG50
2 Wedge cast iron GGG50 + EPDM
3 Rod nut brass
4 Rod carbon steel or stainless steel SS 420/2Cr13
5 Gasket EPDM
6 Cover cast iron GGG50
7 Ring carbon steel
8 Sealing ring EPDM
9 Bolts carbon steel
10 ISO flange cast iron GGG50
11 Seal cast iron GGG50
12 Sealing ring EPDM
13 Bolts carbon steel

تحديد

بلد المنشأ
China
مادة الجسم
Сast iron GGG50
مادة السدادة
Cast iron + EPDM
أقصى درجة حرارة مسموح بها
120 °C
نوع الاتصال
Flanged
نوع التحكم
Stem only
نوع صمام البوابة
Wedge Gate Valve
الضغط الاسمي
16 bar
نوع الختم
EPDM
نوع الطلاء
Epoxy powder

توصيل
