وصف
تم تصميم صمام البوابة القرصي الدوار للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفق في أنظمة إمداد الحرارة وأنظمة إمداد المياه وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مُشغِّل كهربائي بنابض رجوع مُصمَّم للتحكم الآمن في الصمامات أو المُخمِّدات في حال انقطاع جهد مصدر الطاقة. يُستخدم في صناعات مُختلفة. مبدأ التشغيل: يعمل هذا المُشغِّل في الوضع قصير المدى S2، بمدة تشغيل 20 دقيقة. تُغذَّى المُشغِّلات من مصدر تيار متردد رئيسي 220 فولت، بتردد 50 هرتز، أحادي الطور. عند تنشيط المُشغِّل، يُفعَّل صمام إغلاق الصمام ويُضغط النابض. عند فصل مصدر الطاقة، يُفك النابض، مما يُشغِّل المُشغِّل ويضمن عودة جسم صمام إغلاق الصمام إلى وضعه الأصلي (فتح كامل أو إغلاق كامل).
ب
ب

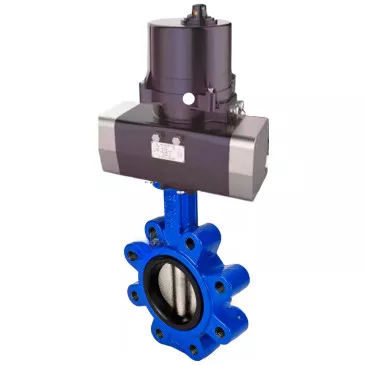

الخصائص التقنية لصمامات الفراشة DNOVA WBV1631E-2W-Fb-H LUG متداخلة الحواف، هيكل من الحديد الزهر GGG45/QT450، قرص من الفولاذ المقاوم للصدأ AISI 304، مانع تسرب من EPDM، مع مشغل كهربائي ربع دورة DNOVA QTSA-N-EM-O0-220VAC
| اسم | قيمة |
|---|---|
| الضغط الاسمي، بار | 16 |
| نوع الاتصال | رقاقة |
| نوع التحكم | المحرك الكهربائي |
| طلب | إمدادات المياه وإمدادات التدفئة |
| درجة حرارة التشغيل، درجة مئوية | من -20 إلى 150 |
| فئة الضيق | أ |
| بلد المنشأ | الصين |
ب
ب
أبعاد صمامات الفراشة DNOVA WBV1631E-2W-Fb-H LUG متداخلة الحواف، الجسم من الحديد الزهر GGG45/QT450، القرص من الفولاذ المقاوم للصدأ AISI 304، الختم من EPDM، مع مشغل كهربائي ربع دورة DNOVA QTSA-N-EM-O0-220VAC
| DN | أ، مم | ب، مم | د، مم | أ1، مم |
| 50 | 72.5 | 130.5 | 125 | 229 |
| 65 | 77.5 | 146.5 | 145 | 266 |
| 80 | 92 | 156 | 160 | 266 |
| 100 | 109 | 168.5 | 180 | 377 |
| 125 | 127 | 190.5 | 210 | 377 |
| 150 | 141 | 213.5 | 240 | 377 |
أبعاد صمامات الفراشة DNOVA WBV1631E-2W-Fb-H LUG متداخلة الحواف، الجسم من الحديد الزهر GGG45/QT450، القرص من الفولاذ المقاوم للصدأ AISI 304، الختم من EPDM، مع مشغل كهربائي ربع دورة DNOVA QTSA-N-EM-O0-220VAC
ب
ب
جدول الأجزاء والمواد لصمامات الفراشة DNOVA WBV1631E-2W-Fb-H LUG متداخلة الحواف، هيكل من الحديد الزهر GGG45/QT450، قرص من الفولاذ المقاوم للصدأ AISI 304، مانع تسرب من EPDM، مع مشغل كهربائي ربع دورة DNOVA QTSA-N-EM-O0-220VAC
| „– | اسم القطعة | مادة |
|---|---|---|
| 1 | جسم الصمام | الحديد المطاوع QT450 |
| 2 | قرص | الفولاذ المقاوم للصدأ 304 |
| 3 | ختم المقعد | EPDM |
| 4 | رمح | الفولاذ المقاوم للصدأ SS 316 |
| 5 | غلاف المحرك | سبائك الألومنيوم AL104 |
| 6 | الغطاء العلوي للمحرك | سبائك الألومنيوم ADC12 |
رسم تخطيطي لأجزاء ومواد صمامات البوابة القرصية الدوارة DNOVA WBV1631E-2W-Fb-H LUG متداخلة الحواف، هيكل من الحديد الزهر GGG45/QT450، قرص من الفولاذ المقاوم للصدأ AISI 304، مانع تسرب من EPDM، مع مشغل كهربائي ربع دورة DNOVA QTSA-N-EM-O0-220VAC
ب
ب
المعايير الفنية لمشغلات ربع دورة DNOVA QTSA-N-EM-O0-220VAC مع رجوع زنبركي، مربع 14x14-27x27، عزم دوران 30-300 نيوتن متر
| اسم | قيمة |
|---|---|
| نوع المحرك الكهربائي | ربع دورة مع عودة الربيع |
| جهد مصدر الطاقة، فولت | 220 فولت |
| زاوية الدوران، درجة | 90В±5 |
| التوقف الميكانيكي | نعم |
| متوسط العمر، دورات الفتح/الإغلاق | 100,000 |
| تصنيف حماية العلبة، IP | 67 |
| الحماية من الانفجار | لا |
| درجة الحرارة المحيطة، درجة مئوية | من -25 درجة مئوية إلى +65 درجة مئوية |
| بلد الصنع | الصين |
ب
ب
أبعاد وأبعاد المحركات الكهربائية ربع دورة DNOVA QTSA-N-EM-O0-220VAC مع رجوع زنبركي، مربع 14x14-27x27، عزم الدوران 30-300 نيوتن متر
| نموذج | أ | ب | ج | د | هـ | ح |
| QTSA-N-003EM-O0-220VAC | 229 | 303 | 162 | 145 | 75 | 17 |
| QTSA-N-005EM-O0-220VAC | 266 | 380 | 199 | 177 | 96 | 19 |
| QTSA-N-007EM-O0-220VAC | 266 | 380 | 199 | 177 | 96 | 19 |
| QTSA-N-014EM-O0-220VAC | 377 | 436 | 240 | 206 | 120 | 25 |
| QTSA-N-020EM-O0-220VAC | 377 | 436 | 240 | 206 | 120 | 25 |
| QTSA-N-030EM-O0-220VAC | 406 | 535 | 280 | 260 | 120 | 30 |
مخطط أبعاد وأبعاد محركات ربع دورة DNOVA QTSA-N-EM-O0-220VAC مع رجوع زنبركي، مربع 14x14-27x27، عزم دوران 30-300 نيوتن متر
ب
ب
جدول قطع الغيار والمواد لمشغلات ربع دورة DNOVA QTSA-N-EM-O0-220VAC مع رجوع زنبركي، مربع 14x14-27x27، عزم دوران 30-300 نيوتن متر
| „– | اسم القطعة | مادة |
|---|---|---|
| 1 | الغطاء العلوي | سبائك الألومنيوم ADC12 |
| 2 | الإسكان | سبائك الألومنيوم AL104 |
| 3 | الغطاء الجانبي | سبائك الألومنيوم ADC12 |
| 4 | الغدة الكابلية | نايلون |
| 5 | ينابيع العودة | فولاذ زنبركي |
| 6 | مكبس | سبائك الألومنيوم ADC12 |
| 7 | كتلة فاصلة | الفولاذ الكربوني 45 |
| 8 | آلية القيادة | سبائك الفولاذ 40Cr |
| 9 | نافذة العرض | الزجاج المقسّى |
| 10 | غدة الكابل (مقاومة للحريق) | نايلون مقاوم للحريق |
| 11 | سخان | سيراميك |
| 12 | محرك كهربائي | التجميع المتكامل |
| 13 | كاميرا التعديل | سبائك الألومنيوم ADC12 |
| 14 | مفاتيح الحد الأدنى الدقيقة | التجميع المتكامل |
| 15 | لوحة التركيب | الفولاذ الكربوني Q235 |
| 16 | عمود الإخراج | الفولاذ الكربوني 45 |
| 17 | المحمل | الفولاذ المقاوم للصدأ |
| 18 | مؤشر الموضع | نايلون |
| 19 | مكثف | المواد المركبة |
| 20 | كتلة طرفية | التجميع المتكامل |
رسم تخطيطي لأجزاء ومواد مشغلات ربع دورة DNOVA QTSA-N-EM-O0-220VAC مع رجوع زنبركي، مربع 14x14-27x27، عزم دوران 30-300 نيوتن متر
