وصف
صمامات الفراشة DNOVA مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفق في أنظمة إمداد الحرارة والمياه، وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
يستخدم صمام الهواء المضغوط DNOVA 4V320-10 220V لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
صُممت وحدة معالجة الهواء AFC2000 لتنظيف الهواء المضغوط من الرطوبة المتساقطة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند مستوى مُحدد مسبقًا، وتزويد عناصر النظام الهوائي بزيت التشحيم من الخزان في تدفق الهواء المضغوط، بمعدل تدفق يتراوح بين 500 و10000 لتر/دقيقة. يُضيف جهاز التشحيم زيتًا بلزوجة 32 مم²/ثانية (cSt) عند درجة حرارة 40 درجة مئوية إلى النظام الهوائي، وذلك لتعزيز تزييت مكونات التحكم، مثل الأسطوانات الهوائية والصمامات الهوائية.
ب
ب

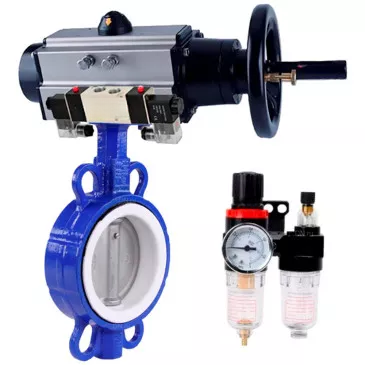

المعايير الفنية لصمام فراشة الماء DNOVA WBV3432P-2W-Fb-H، الجسم - فولاذ كربوني WCB، القرص - فولاذ مقاوم للصدأ 316L، الختم - PTFE، مع مشغل هوائي PA-DA-105-1، مع صمام هوائي 4V320-10 220V، ATU AFC2000:
|
المعلمة |
قيمة |
|
الضغط الاسمي PN، بار |
16 |
|
درجة حرارة وسط العمل، درجة مئوية |
من - 29В إلى 180 |
|
الاتصال بخط الأنابيب |
متداخلة |
|
نوع الصمام |
القرص الدوار |
|
نوع التحكم |
مشغل هوائي |
|
بلد الصنع |
الصين |
أبعاد وأحجام صمام فراشة الماء DNOVA WBV3432P-2W-Fb-H، الجسم - فولاذ كربوني WCB، القرص - فولاذ مقاوم للصدأ 316L، الختم - PTFE، مع مشغل هوائي PA-DA-105-1، مع صمام هوائي 4V320-10 220V، ATU AFC2000:
| DN، مم | ل، مم | د، مم | همم | ف، مم | ل1، مم | X، مم | ي، مم |
| 40 | 33 | 71 | 166 | 153 | 495 | 88 | 162 |
| 50 | 45 | 73 | 238 | 153 | 495 | 88 | 162 |
| 65 | 48 | 85 | 264 | 153 | 495 | 88 | 162 |
| 80 | 49 | 100 | 276 | 153 | 495 | 88 | 162 |
| 100 | 55 | 131 | 314 | 153 | 495 | 88 | 162 |
| 125 | 58 | 155 | 340 | 153 | 495 | 88 | 162 |
ب
جدول أجزاء ومواد صمام الفراشة المائي DNOVA WBV3432P-2W-Fb-H، الجسم - فولاذ كربوني WCB، القرص - فولاذ مقاوم للصدأ 316L، الختم - PTFE، مع مشغل هوائي PA-DA-105-1، مع صمام هوائي 4V320-10 220V، ATU AFC2000:
|
„– |
اسم |
مادة |
|
1 |
جسم |
فولاذ كربوني WCB |
|
2 |
حشية |
مادة البولي تترافلوروإيثيلين |
|
3، 4، 5 |
القرص، الجذع، المربط |
الفولاذ AISI316L |
|
6 |
جلبة |
مادة البولي تترافلوروإيثيلين |
|
7 |
حلقة الختم |
نتريل NBR |
|
8 |
طبق |
الفولاذ الكربوني |
ب
ب
المعايير الفنية للمحرك الهوائي PA-DA-105-1:
| نوع المحرك الهوائي | مزدوج الفعل |
| ضغط التحكم، بار | 2 غ· 8 |
| درجة حرارة التشغيل، درجة مئوية | من -20 إلى +80 |
| مؤشر الموضع المرئي | مفتوح / مغلق |
| التحكم اليدوي | عجلة يدوية |
| زاوية الدوران، درجة | 90 درجة مئوية ± 5 |
| أعلى معيار اتصال | نامور |
| معيار توصيل الهواء | نامور |
| خيط توصيل إمداد الهواء | G 1/4ك |
| نوع شفة ISO | F07/F10 |
| مربع الساق، مم | 22 × 22 |
| الوزن، كجم | 9 |
| متوسط العمر، دورات مغلقة/مفتوحة | 300000 |
المحرك الهوائي PA-DA-105-1
ب
ب
أبعاد وأبعاد المحرك الهوائي PA-DA-105-1:
| أ، مم | 495 |
| أ1، مم | 461.5 |
| ب، مم | 133 |
| ج، مم | 109.5 |
| د، مم | 153 |
| هـ، مم | 57.5 |
| ف، مم | 64 |
| ج، مم | 26 |
| همم | 80 |
| انا، مم | 30 |
| ن، مم | 22 |
| و، مم | 200 |
| ج، مم | 102 |
| ك، مم | 70 |
| ل، مم | م10 × 16 |
| م، مم | م8 × 13 |
| أوه، مم | 4 |
| ب، مم | 4 |
| س، مم | م6 |
| ت، مم | 24 |
| U, مم | 32 |
رسم تخطيطي لأبعاد وأبعاد المحرك الهوائي PA-DA-105-1
ب
ب
جدول أجزاء ومواد مشغل الهواء PA-DA-105-1:
| „– | اسم القطعة | مادة |
| 1 | برغي المؤشر | ABS (بلاستيك) |
| 2 | مؤشر الموضع | ABS (بلاستيك) |
| 3 | مشبك الربيع | الفولاذ المقاوم للصدأ 304 |
| 4 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 5 | غسالة خارجية | البلاستيك الهندسي |
| 6 | برغي التعديل | الفولاذ المقاوم للصدأ 304 |
| 7 | بندق | الفولاذ المقاوم للصدأ 304 |
| 8 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 9 | جسم | سبائك الألومنيوم المبثوق |
| 10 | مكبس | سبائك الألومنيوم المصبوب |
| 11 | حلقة المكبس O | إن بي آر |
| 12 | مجموعة المحمل | البلاستيك الهندسي |
| 13 | حلقة O للغطاء النهائي | إن بي آر |
| 14 | غطاء النهاية | سبائك الألومنيوم المصبوبة المطلية بطلاء البوليستر |
| 15 | برغي التثبيت | الفولاذ المقاوم للصدأ 304 |
| 16 | غسالة داخلية | البلاستيك الهندسي |
| 17 | حلقة الختم | إن بي آر |
| 18 | المحمل | البلاستيك الهندسي |
| 19 | المثبت | سبائك الفولاذ |
| 20 | معدات | سبائك الفولاذ |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA-105-1
ب
المعايير الفنية للصمام الهوائي DNOVA 4V320-10 220V:
|
المعلمة |
قيمة |
|
نوع الموزع الهوائي |
صمام البكرة |
|
نموذج الموزع الهوائي |
4 فولت 320-10 220 فولت |
|
ضغط التشغيل، بار |
1.5 غرام · 8 |
|
جهد التغذية، فولت |
220 فولت |
|
تردد التشغيل، دورات/ثانية |
5 |
ب
المعلمات الرئيسية لوحدة معالجة الهواء DNOVA AFC2000:
|
المعلمة |
قيمة |
|
ضغط التشغيل، بار |
8 |
|
أقصى ضغط، بار |
10 |
|
نطاق الضغط القابل للتعديل، بار |
0.5 غرام · 9 |
|
ضغط الانفجار، بار |
15 |
|
اتصال الهواء |
1/4 بوصة |
|
درجة حرارة التشغيل، درجة مئوية |
من -5 إلى +60 |
|
حجم الجسيمات المفلترة، ميكرومتر |
40 |
|
لزوجة الزيت |
ISO VG 32 |
|
الوزن، كجم |
0.395 |
|
تكوين المجموعة |
فلتر - فاصل رطوبة، منظم ضغط، مُزَيِّن، دعامة |
ب
