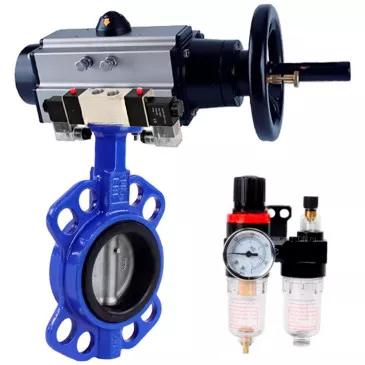

صمامات فراشة الماء DNOVA WBV3432N-2W-Fb-H، هيكل من الفولاذ الكربوني WC

The number that matters

Max. medium temperature

85درجة مئوية

The highest medium temperature this valve is rated for.

صمامات الفراشة DNOVA مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفق في أنظمة إمداد الحرارة والمياه، وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
يستخدم صمام الهواء المضغوط DNOVA 4V320-10 220V لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
صُممت وحدة معالجة الهواء AFC2000 لتنظيف الهواء المضغوط من الرطوبة المتساقطة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند مستوى مُحدد مسبقًا، وتزويد عناصر النظام الهوائي بزيت التشحيم من الخزان في تدفق الهواء المضغوط، بمعدل تدفق يتراوح بين 500 و10000 لتر/دقيقة. يُضيف جهاز التشحيم زيتًا بلزوجة 32 مم²/ثانية (cSt) عند درجة حرارة 40 درجة مئوية إلى النظام الهوائي، وذلك لتعزيز تزييت مكونات التحكم، مثل الأسطوانات الهوائية والصمامات الهوائية.

ب

المعايير الفنية لصمام فراشة الماء DNOVA WBV3432N-2W-Fb-H، الجسم - فولاذ كربوني WCB، القرص - فولاذ مقاوم للصدأ 316L، الختم - NBR، مع مشغل هوائي PA-DA-105-1، مع صمام هوائي 4V320-10 220V، ATU AFC2000:

المعلمة	قيمة
الضغط الاسمي PN، بار	16
درجة حرارة وسط العمل، درجة مئوية	من -20 إلى 85
الاتصال بخط الأنابيب	متداخلة
نوع الصمام	القرص الدوار
نوع التحكم	مشغل هوائي
بلد الصنع	الصين

أبعاد وأحجام صمام فراشة الماء DNOVA WBV3432N-2W-Fb-H، الجسم - فولاذ كربوني WCB، القرص - فولاذ مقاوم للصدأ 316L، الختم - NBR، مع مشغل هوائي PA-DA-105-1، مع صمام هوائي 4V320-10 220V، ATU AFC2000:

DN، مم	ل، مم	د، مم	همم	ف، مم	ل1، مم	X، مم	ي، مم
80	49	100	276	153	495	88	162
100	55	131	314	153	495	88	162
125	58	155	340	153	495	88	162
150	59	184	365	153	495	88	162

ب

جدول أجزاء ومواد صمام الفراشة المائي DNOVA WBV3432N-2W-Fb-H، الجسم - فولاذ كربوني WCB، القرص - فولاذ مقاوم للصدأ 316L، الختم - NBR، مع مشغل هوائي PA-DA-105-1، مع صمام هوائي 4V320-10 220V، ATU AFC2000:

„–	اسم	مادة
1	جسم	فولاذ كربوني WCB
2	حشية	نتريل NBR
3، 4، 5	القرص، الجذع، المربط	الفولاذ AISI316L
6	جلبة	مادة البولي تترافلوروإيثيلين
7	حلقة الختم	نتريل NBR
8	طبق	الفولاذ الكربوني

ب

المعايير الفنية للمحرك الهوائي PA-DA-105-1:

نوع المحرك الهوائي	مزدوج الفعل
ضغط التحكم، بار	2 غ· 8
درجة حرارة التشغيل، درجة مئوية	من -20 إلى +80
مؤشر الموضع المرئي	مفتوح / مغلق
التحكم اليدوي	عجلة يدوية
زاوية الدوران، درجة	90 درجة مئوية ± 5
أعلى معيار اتصال	نامور
معيار توصيل الهواء	نامور
خيط توصيل إمداد الهواء	G 1/4ك
نوع شفة ISO	F07/F10
مربع الساق، مم	22 × 22
الوزن، كجم	9
متوسط العمر، دورات مغلقة/مفتوحة	300000

المحرك الهوائي PA-DA-105-1

ب

أبعاد وأبعاد المحرك الهوائي PA-DA-105-1:

أ، مم	495
أ1، مم	461.5
ب، مم	133
ج، مم	109.5
د، مم	153
هـ، مم	57.5
ف، مم	64
ج، مم	26
همم	80
انا، مم	30
ن، مم	22
و، مم	200
ج، مم	102
ك، مم	70
ل، مم	م10 × 16
م، مم	م8 × 13
أوه، مم	4
ب، مم	4
س، مم	م6
ت، مم	24
U, مم	32

رسم تخطيطي لأبعاد وأبعاد المحرك الهوائي PA-DA-105-1

ب

جدول أجزاء ومواد مشغل الهواء PA-DA-105-1:

„–	اسم القطعة	مادة
1	برغي المؤشر	ABS (بلاستيك)
2	مؤشر الموضع	ABS (بلاستيك)
3	مشبك الربيع	الفولاذ المقاوم للصدأ 304
4	غسالة	الفولاذ المقاوم للصدأ 304
5	غسالة خارجية	البلاستيك الهندسي
6	برغي التعديل	الفولاذ المقاوم للصدأ 304
7	بندق	الفولاذ المقاوم للصدأ 304
8	غسالة	الفولاذ المقاوم للصدأ 304
9	جسم	سبائك الألومنيوم المبثوق
10	مكبس	سبائك الألومنيوم المصبوب
11	حلقة المكبس O	إن بي آر
12	مجموعة المحمل	البلاستيك الهندسي
13	حلقة O للغطاء النهائي	إن بي آر
14	غطاء النهاية	سبائك الألومنيوم المصبوبة المطلية بطلاء البوليستر
15	برغي التثبيت	الفولاذ المقاوم للصدأ 304
16	غسالة داخلية	البلاستيك الهندسي
17	حلقة الختم	إن بي آر
18	المحمل	البلاستيك الهندسي
19	المثبت	سبائك الفولاذ
20	معدات	سبائك الفولاذ
21	المحمل	البلاستيك الهندسي
22	حلقة الختم	إن بي آر

رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA-105-1

ب

المعايير الفنية للصمام الهوائي DNOVA 4V320-10 220V:

المعلمة	قيمة
نوع الموزع الهوائي	صمام البكرة
نموذج الموزع الهوائي	4 فولت 320-10 220 فولت
ضغط التشغيل، بار	1.5 غرام · 8
جهد التغذية، فولت	220 فولت
تردد التشغيل، دورات/ثانية	5

ب

المعلمات الرئيسية لوحدة معالجة الهواء DNOVA AFC2000:

المعلمة	قيمة
ضغط التشغيل، بار	8
أقصى ضغط، بار	10
نطاق الضغط القابل للتعديل، بار	0.5 غرام · 9
ضغط الانفجار، بار	15
اتصال الهواء	1/4 بوصة
درجة حرارة التشغيل، درجة مئوية	من -5 إلى +60
حجم الجسيمات المفلترة، ميكرومتر	40
لزوجة الزيت	ISO VG 32
الوزن، كجم	0.395
تكوين المجموعة	فلتر - فاصل رطوبة، منظم ضغط، مُزَيِّن، دعامة

ب

Body material: الفولاذ الكربوني
Maximum allowable temperature: 85 درجة مئوية
Connection type: حواف مدمجة
Type of seal: إن بي آر
Disc material: الفولاذ المقاوم للصدأ AISI 316L
Country of origin: الصين

Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.

Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.

To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.

Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.

Full shipping policy
