وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
مُشغِّل هوائي بنوابض رجوع PA-SA-85 مُصمَّم لأتمتة عملية التحكم في صمامات الأنابيب ربع دورة. يعتمد مبدأ تشغيل المُشغِّل الهوائي بنوابض رجوع على حركة المكبس المُدمج بفعل الهواء المضغوط، الذي يدخل النظام من خط الضاغط المُجهَّز. أثناء التشغيل، يُؤدِّي مكبس الأسطوانة حركة دورانية انتقالية. يُزوَّد المكبس بالهواء على جانب واحد فقط، ويُعاد المكبس بفعل زنبرك رجوع. في هذه الأسطوانات، يُخفِّف زنبرك الإرجاع القوة الأمامية المُولَّدة من الأسطوانة بفعل الهواء المضغوط، وتُحدَّد قوة العودة إلى الوضع الابتدائي بصلابة الزنبرك ودرجة ضغطه.
ب
ب
ب

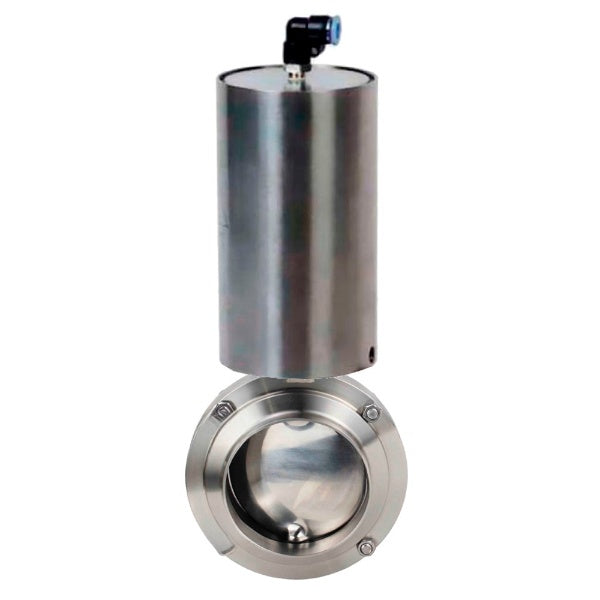

الخصائص التقنية لصمامات الفراشة المائية DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-SA-85:
|
مميزة |
قيمة |
|
نوع الصمام |
قرص دوار |
|
القطر |
15–100 ملم |
|
الضغط الاسمي |
10 بار |
|
درجة حرارة وسط العمل |
من -50 درجة مئوية إلى +180 درجة مئوية |
|
طلب |
صناعة الأغذية |
|
نوع الاتصال |
تحت اللحام |
|
نوع التحكم |
مشغل هوائي |
|
فئة الضيق |
أ |
|
ضمان |
12 شهرًا |
ب
الخصائص التقنية للمحركات الهوائية ذات نوابض العودة DNOVA PA-SA-85 لصمامات الغذاء:
| مميزة | قيمة |
| نوع المحرك الهوائي | أحادي الفعل |
| عزم المحرك | 26 نيوتن متر |
| ضغط التحكم | 4 · 7 بار |
| وسيط التحكم | الهواء المضغوط |
| وقت الإغلاق / الافتتاح عند 6 بار | 2 / 2 ثانية |
| متوسط العمر | 500000 دورة إغلاق/فتح |
| إمداد الهواء | G1/8" |
| درجة حرارة الهواء المحيط | من -20 إلى +60 درجة مئوية |
| متوسط عمر الخدمة | 10 سنوات |
ب
ب
الأبعاد الكلية والتركيبية لصمامات الفراشة المائية DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-SA-85:
| القطر | د، مم | ت، مم | د1، مم | أ، مم | همم | ج، مم | ك، مم |
| DN15 | 18 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN20 | 23 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN25 | 29 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN32 | 35 | 1.5 | 86 | 50 | 90 | 126 | 8 × 8 |
| DN40 | 41 | 1.5 | 90 | 50 | 92 | 126 | 8 × 8 |
| DN50 | 53 | 1.5 | 106 | 52 | 104 | 133 | 10 × 10 |
| DN65 | 70 | 2.0 | 124 | 56 | 113 | 144 | 10 × 10 |
| DN80 | 85 | 2.0 | 139 | 60 | 123.5 | 160 | 10 × 10 |
| DN100 | 104 | 2.0 | 159 | 64 | 133.5 | 160 | 10 × 10 |
ب
ب
أبعاد وأحجام تركيب المحركات الهوائية ذات نوابض الإرجاع DNOVA PA-SA-85 لصمامات الطعام:
| نموذج | ج، مم | د، مم |
| PA-SA-85 | 147 | 85 |
ب
ب
مواد صمامات الفراشة المائية DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-SA-85:
| „– | اسم القطعة | مادة |
|---|---|---|
| 1 | جسم | الفولاذ المقاوم للصدأ AISI 304 |
| 2 | وحدة دوارة | الفولاذ المقاوم للصدأ AISI 304 |
| 3 | قرص | الفولاذ المقاوم للصدأ AISI 304 |
| 4 | ختم المقعد | EPDM أو السيليكون |
| 5 | بندق | فولاذ A2~70 |
| 6 | الترباس | فولاذ A2~70 |
| 7 | سدادة | بلاستيك ABS |
| 8 | مقبض | بلاستيك البولي أميد |
ب
ب
تصنيع المحركات الهوائية مع نوابض العودة DNOVA PA-SA-85 لصمامات الغذاء:
|
„– |
اسم القطعة |
مادة |
|
1 |
تركيب مدخل الهواء |
غير متوفر |
|
2 |
حلقة الاحتفاظ |
الفولاذ المقاوم للصدأ 304 |
|
3 |
الغطاء العلوي |
الفولاذ المقاوم للصدأ 304 |
|
4 |
حلقة الختم |
إن بي آر |
|
5 |
حلقة الختم |
إن بي آر |
|
6 |
مكبس |
سبيكة ألومنيوم 4A11 (محتوى سيليكون عالي - 4.5% إلى 6%) |
|
7 |
محمل الإبرة |
غير متوفر |
|
8 |
ربيع |
فولاذ زنبركي 65Mn |
|
9 |
ربيع |
فولاذ زنبركي 65Mn |
|
10 |
محمل الإبرة |
غير متوفر |
|
11 |
محمل الإبرة |
غير متوفر |
|
12 |
حلقة النقل |
الفولاذ المقاوم للصدأ 304 |
|
13 |
حلقة الختم |
إن بي آر |
|
14 |
محمل الإبرة |
غير متوفر |
|
15 |
جسم |
الفولاذ المقاوم للصدأ 304 |
|
16 |
كاتم الصوت |
نحاس H62 |
