صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.

تم تصميم المحركات الدوارة الهوائية ذات الفعل المزدوج PA-DA-XXX والمحركات الدوارة الهوائية ذات زنبرك الإرجاع PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.

يتم استخدام الصمام الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.

وحدة مفتاح الحد هي جهاز كهربائي مصمم لفتح وإغلاق دائرة العمل وإظهار مواضع جسم إغلاق صمامات الأنابيب. عادةً ما يحتوي الصندوق المغلق على مفتاحين ميكانيكيين مصممين لجهد يصل إلى 250 فولت، يراقبان موضع ساق المحرك ويعطيان إشارات في المواضع المتطرفة. يتم تثبيتهما أعلى سطح المحرك. يوجد في الجزء العلوي من وحدة مفتاح الحد مؤشر بصري ثنائي اللون. إذا كان الأنبوب المتصل مغلقًا، يكون الجزء الأحمر فقط من نصف الكرة المسمى "مغلق" مرئيًا؛ وإذا كان مفتوحًا، يكون الجزء الأصفر فقط المسمى "مفتوح" مرئيًا. يكون هذا المؤشر البصري واضحًا من مسافة بعيدة، مما يُبسط فحص المعدات، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء تفسير المعلومات. بفضل استخدامه، من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة / مغلقة) إلى أنظمة التحكم الآلية، مما يزيد من موثوقية النظام ككل ويبسط التشخيص في حالة اكتشاف عطل.

تم تصميم وحدة معالجة الهواء لتنظيف الهواء المضغوط من الرطوبة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند المستوى المحدد مسبقًا، وتزويد مواد التشحيم من الخزان إلى تدفق الهواء المضغوط إلى عناصر النظام الهوائي.

ب

ب

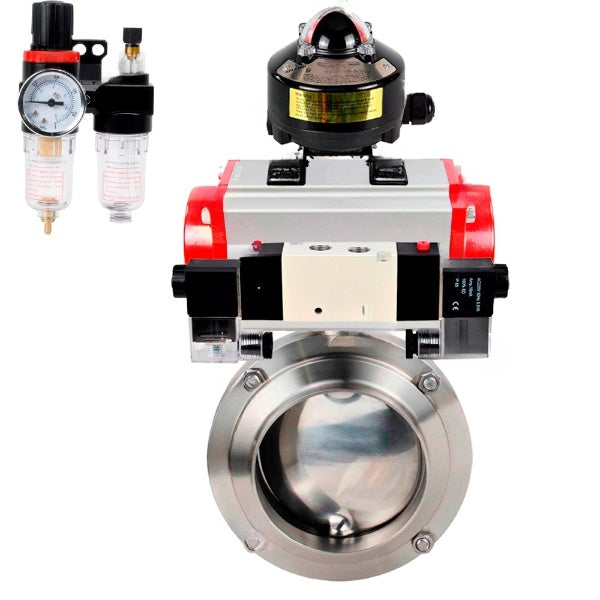

المعايير الفنية لصمامات الفراشة المائية DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4V320-08 220V، LSU APL-510N EX، ATU AFC2000:

صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل: الفولاذ المقاوم للصدأ AISI 304، الختم: سيليكون، مع مشغل هوائي مزدوج PA-DA-052، جهد 220 فولت 4V320-08، وحدة تحكم في التدفق APL-510N EX، وحدة تحكم في التدفق AFC2000

ب

ب

أبعاد وأبعاد صمامات الفراشة DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4V320-08 220 فولت، LSU APL-510N EX، ATU AFC2000:

القطر	د، مم	ت، مم	D1، مم	أ، مم	همم	ج، مم	ك، مم
DN15	18	1.5	78	50	86	126	8 × 8
DN20	23	1.5	78	50	86	126	8 × 8
DN25	29	1.5	78	50	86	126	8 × 8
DN32	35	1.5	86	50	90	126	8 × 8
DN40	41	1.5	90	50	92	126	8 × 8
DN50	53	1.5	106	52	104	133	10 × 10
DN65	70	2	124	56	113	144	10 × 10
DN80	85	2	139	60	123.5	160	10 × 10
DN100	104	2	159	64	133.5	160	10 × 10

صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل: الفولاذ المقاوم للصدأ AISI 304، الختم: سيليكون، مع مشغل هوائي مزدوج PA-DA-052، جهد 220 فولت 4V320-08، وحدة تحكم في التدفق APL-510N EX، وحدة تحكم في التدفق AFC2000

ب

ب

مواد صمامات الفراشة DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4V320-08 220 فولت، LSU APL-510N EX، ATU AFC2000:

مخطط الأجزاء والمواد صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4V320-08 220 فولت، LSU APL-510N EX، ATU AFC2000

ب

ب

البيانات الفنية للمحركات الهوائية مزدوجة الفعل DA:

محركات هوائية DA ومحركات دوارة مزدوجة الفعل

ب

الأبعاد وأبعاد التركيب للمحركات الهوائية مزدوجة الفعل DA:

نموذج	أ، مم	ب، مم	ج، مم	د، مم	هـ، مم	ف، مم	ج، مم	همم
PA-x-052	30	41,5	65,5	72	92	65	30	80
PA-x-065	36	47	81	88	108	72	30	80
PA-x-083	46	57	98,5	108,7	128,7	92	30	80
PA-x-105	57,5	64	122,5	133	153	109,5	30	80
PA-x-130	67,5	74,5	145,5	155	185	127,5	30	130
PA-x-140	75	77	161	172	202	137,5	30	130
PA-x-160	87	87	184	197	227	159	30	130
PA-x 210	113	113	235,5	255	285	210	30	130
PA-x-270	147	147	299	326	356	273	30	130
PA-x-300	162	174	330	350	380	312	30	130
PA-x-350	190	195	483	410	440	365	30	130

ب

نموذج	انا، مم	ج، مم	م، مم	ن، مم	ز، مم	د، مم	ك	ل
PA-x-052	36	50	11 × 11	14	147	40	M5x8	M6x10
PA-x-065	50	70	14 × 14	18	168	40	M6x10	م8 × 13
PA-x-083	50	70	17 × 17	21	204	40	M6x10	م8 × 13
PA-x-105	70	102	22 × 22	26	268	40	م8 × 13	م10 × 16
PA-x-130	70	102	22 × 22	26	301	55	م8 × 13	م10 × 16
PA-x-140	102	125	27 × 27	31	390	55	م10 × 16	م12 × 20
PA-x-160	102	125	27 × 27	31	458	55	م10 × 16	م12 × 20
PA-x-210	-	140	36 × 36	40	532	80	-	م16 × 25
PA-x-270	-	165	46 × 46	50	718	80	-	م20 × 25
PA-x-300	-	165	46 × 46	50	760	80	-	م20 × 25
PA-x-350	165	254	46 × 46	50	920	80	م20 × 25	8xM16x25

رسم تخطيطي لأبعاد المحركات الهوائية ثنائية المفعول من نوع DA

ب

ب

مواد أجزاء المحركات الهوائية مزدوجة الفعل DA:

„–	اسم القطعة	مادة
1	برغي المؤشر	بلاستيك ABS
2	مؤشر الموضع	بلاستيك ABS
3	مشبك الربيع	الفولاذ المقاوم للصدأ 304
4	غسالة معدنية	الفولاذ المقاوم للصدأ 304
5	غسالة الضغط	البلاستيك الهندسي
6	الإسكان	سبائك الألومنيوم المبثوق المؤكسد الصلب
7	غسالة الضغط	البلاستيك الهندسي
8	المحدد	سبائك الفولاذ
9	حلقة ختم العمود العلوية	إن بي آر
10	حلقة انزلاق العمود العلوي	البلاستيك الهندسي
11	رمح	سبائك الفولاذ المطلية بالنيكل
12	حلقة انزلاق العمود السفلية	البلاستيك الهندسي
13	حلقة O السفلية للعمود	إن بي آر
14	سدادة	إن بي آر
15	حلقة مانعة للتسرب من مسامير الضبط	إن بي آر
16	غسالة برغي الضبط	الفولاذ المقاوم للصدأ 304
17	صامولة قفل برغي الضبط	الفولاذ المقاوم للصدأ 304
18	برغي الضبط	الفولاذ المقاوم للصدأ 304
19	مكبس	سبائك الألومنيوم المصبوب
20	لوحة توجيه المكبس	البلاستيك الهندسي
21	حلقة انزلاق المكبس	البلاستيك الهندسي
22	حلقة المكبس O	إن بي آر
23	مجموعة الربيع	فولاذ زنبركي
24	غطاء حلقة O	إن بي آر
25	غطاء النهاية	الألومنيوم المصبوب مع طلاء البوليستر
26	برغي الغطاء	الفولاذ المقاوم للصدأ 304
27	برغي التوقف	الفولاذ المقاوم للصدأ 304
28	محول	الفولاذ الكربوني

رسم تخطيطي للمواد لمحركات DA الهوائية ثنائية المفعول

ب

ب

المعايير الفنية للصمام الهوائي 4V320-08 220 فولت:

اسم	معنى
نوع الصمام الهوائي	صمام منزلق
ضغط العمل، بار	1.5 غرام · 8
جهد التغذية، فولت	220 فولت
إجمالي الطاقة، فولت	4.5
يتحكم	كهرومغناطيسي مزدوج الجوانب
تردد التشغيل، دورة/ثانية	5

صمام هوائي 4V320-08 220 فولت

ب

ب

أبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت:

نموذج صمام هوائي	4V320-08
أ، مم	71.9
ب، مم	45
ج، مم	94.4
د، مم	27
هـ، مم	69
ف، مم	40
انا، مم	24
ك، مم	40
ل، مم	188.8
م، مم	69.4
ن، مم	50
أوه، مم	82.4
ب، مم	24
س، مم	20
ت، مم	6.5
U, مم	2.4
V، مم	4
همم	82.4

رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت

ب

ب

خصائص وحدة مفتاح الحد APL-510N-EX:
