وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية ذات الفعل المزدوج PA-DA-XXX والمحركات الدوارة الهوائية ذات زنبرك الإرجاع PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.
يتم استخدام الصمام الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
صُممت وحدة مفتاح الحد لإرسال إشارات بصرية وكهربائية إلى مواضع طرفية جهاز إغلاق الصمام: صمام، رافعة، أو بوابة قرصية. تُركّب على سطح المُشغّل الهوائي، ومتصلة بعمود المُشغّل وفقًا لمعيار DIN. عادةً ما يحتوي الصندوق المُغلق على مُستشعرين، يُراقبان موضع عمود المُشغّل ويُصدران إشارات في المواضع القصوى. تُستخدم مفاتيح OMRON الدقيقة، أو المستشعرات الحثية، أو مفاتيح القصب كأجهزة استشعار.
تم تصميم وحدة معالجة الهواء لتنظيف الهواء المضغوط من الرطوبة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند مستوى محدد مسبقًا، وتزويد مواد التشحيم من الخزان في تدفق الهواء المضغوط إلى عناصر النظام الهوائي.
ب
ب

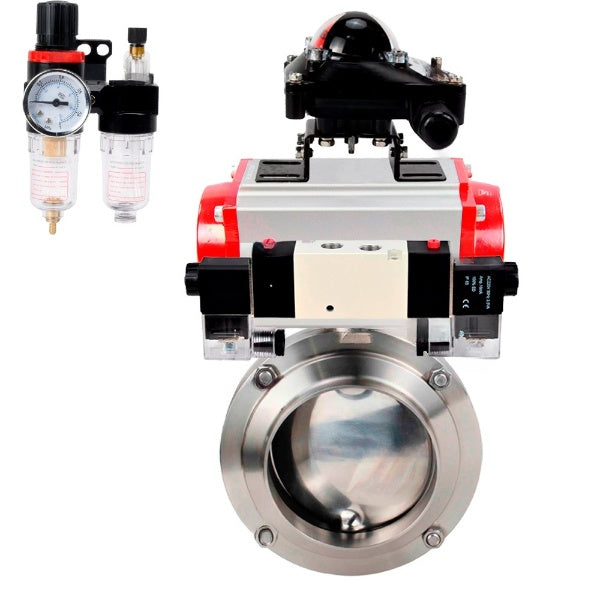

المعايير الفنية لصمامات الفراشة المائية DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4V320-08 220V، LSU APL-210N، ATU AFC2000:
| مميزة | معنى |
| نوع البوابة | قرص دوار |
| القطر | 15-100 ملم |
| الضغط الاسمي | 10 بار |
| درجة حرارة وسط العمل | من -50 إلى +180 درجة مئوية |
| طلب | صناعة الأغذية |
| نوع الاتصال | ملحومة |
| نوع التحكم | مشغل هوائي |
| فئة الختم | أ |
| بلد الشركة المصنعة | الصين |
| ضمان | 12 شهرًا. |
صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل: الفولاذ المقاوم للصدأ AISI 304، الختم: سيليكون، مع مشغل هوائي مزدوج PA-DA-052، جهد 4V320-08، جهد 220 فولت، وحدة تحكم تدفق الهواء APL-210N، وحدة التحكم الهيدروليكية AFC2000
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4V320-08 220 فولت، LSU APL-210N، ATU AFC2000:
| القطر | د، مم | ت، مم | D1، مم | أ، مم | همم | ج، مم | ك، مم |
| DN15 | 18 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN20 | 23 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN25 | 29 | 1.5 | 78 | 50 | 86 | 126 | 8 × 8 |
| DN32 | 35 | 1.5 | 86 | 50 | 90 | 126 | 8 × 8 |
| DN40 | 41 | 1.5 | 90 | 50 | 92 | 126 | 8 × 8 |
| DN50 | 53 | 1.5 | 106 | 52 | 104 | 133 | 10 × 10 |
| DN65 | 70 | 2 | 124 | 56 | 113 | 144 | 10 × 10 |
| DN80 | 85 | 2 | 139 | 60 | 123.5 | 160 | 10 × 10 |
| DN100 | 104 | 2 | 159 | 64 | 133.5 | 160 | 10 × 10 |
صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: سيليكون، مع مشغل هوائي مزدوج PA-DA-052، جهد 4V320-08، جهد 220 فولت، وحدة تحكم تدفق الهواء APL-210N، وحدة التحكم الهيدروليكية AFC2000
ب
ب
مواد صمامات الفراشة DNOVA WBV3131S-2W-WH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4V320-08 220 فولت، LSU APL-210N، ATU AFC2000:
| „– | اسم القطعة | مادة |
|---|---|---|
| 1 | جسم | الفولاذ المقاوم للصدأ AISI 304 |
| 2 | وحدة دوارة | الفولاذ المقاوم للصدأ AISI 304 |
| 3 | قرص | الفولاذ المقاوم للصدأ AISI 304 |
| 4 | ختم المقعد | EPDM أو السيليكون |
| 5 | بندق | فولاذ A2~70 |
| 6 | الترباس | فولاذ A2~70 |
| 7 | سدادة | بلاستيك ABS |
| 8 | مقبض | بلاستيك البولي أميد |
مخطط الأجزاء والمواد صمامات الفراشة WBV3131S-2W-WH، مادة الهيكل - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي مزدوج PA-DA-052، 4V320-08 220 فولت، LSU APL-210N، ATU AFC2000
ب
ب
البيانات الفنية للمحركات الهوائية مزدوجة الفعل DA:
| نوع المحرك الهوائي | DA - مفعول مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر |
| أقصى قطر للجسيمات في وسط العمل، ميكرومتر مربع | ¤30 |
| درجة الحرارة المحيطة، °C | من -20 إلى +80 |
| زاوية الدوران، درجة | 0 - 90 |
| ضبط زاوية الدوران، % | ب±5 |
| مؤشر الموضع | مفتوح/مغلق |
| أعلى معيار اتصال | نامور |
| معيار توصيل الهواء | نامور |
| متوسط العمر، دورات مغلقة/مفتوحة | 70000 (للوسائط غير العدوانية وقيم الضغط ودرجة الحرارة المتوسطة) |
محركات هوائية DA ومحركات دوارة مزدوجة الفعل
ب
الأبعاد وأبعاد التركيب للمحركات الهوائية مزدوجة الفعل DA:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | هـ، مم | ف، مم | ج، مم | همم |
| PA-x-052 | 30 | 41,5 | 65,5 | 72 | 92 | 65 | 30 | 80 |
| PA-x-065 | 36 | 47 | 81 | 88 | 108 | 72 | 30 | 80 |
| PA-x-083 | 46 | 57 | 98,5 | 108,7 | 128,7 | 92 | 30 | 80 |
| PA-x-105 | 57,5 | 64 | 122,5 | 133 | 153 | 109,5 | 30 | 80 |
| PA-x-130 | 67,5 | 74,5 | 145,5 | 155 | 185 | 127,5 | 30 | 130 |
| PA-x-140 | 75 | 77 | 161 | 172 | 202 | 137,5 | 30 | 130 |
| PA-x-160 | 87 | 87 | 184 | 197 | 227 | 159 | 30 | 130 |
| PA-x 210 | 113 | 113 | 235,5 | 255 | 285 | 210 | 30 | 130 |
| PA-x-270 | 147 | 147 | 299 | 326 | 356 | 273 | 30 | 130 |
| PA-x-300 | 162 | 174 | 330 | 350 | 380 | 312 | 30 | 130 |
| PA-x-350 | 190 | 195 | 483 | 410 | 440 | 365 | 30 | 130 |
ب
| نموذج | انا، مم | ج، مم | م، مم | ن، مم | ز، مم | د، مم | ك | ل |
| PA-x-052 | 36 | 50 | 11 × 11 | 14 | 147 | 40 | M5x8 | M6x10 |
| PA-x-065 | 50 | 70 | 14 × 14 | 18 | 168 | 40 | M6x10 | م8 × 13 |
| PA-x-083 | 50 | 70 | 17 × 17 | 21 | 204 | 40 | M6x10 | م8 × 13 |
| PA-x-105 | 70 | 102 | 22 × 22 | 26 | 268 | 40 | م8 × 13 | م10 × 16 |
| PA-x-130 | 70 | 102 | 22 × 22 | 26 | 301 | 55 | م8 × 13 | م10 × 16 |
| PA-x-140 | 102 | 125 | 27 × 27 | 31 | 390 | 55 | م10 × 16 | م12 × 20 |
| PA-x-160 | 102 | 125 | 27 × 27 | 31 | 458 | 55 | م10 × 16 | م12 × 20 |
| PA-x-210 | - | 140 | 36 × 36 | 40 | 532 | 80 | - | م16 × 25 |
| PA-x-270 | - | 165 | 46 × 46 | 50 | 718 | 80 | - | م20 × 25 |
| PA-x-300 | - | 165 | 46 × 46 | 50 | 760 | 80 | - | م20 × 25 |
| PA-x-350 | 165 | 254 | 46 × 46 | 50 | 920 | 80 | م20 × 25 | 8xM16x25 |
رسم تخطيطي لأبعاد المحركات الهوائية ثنائية المفعول من نوع DA
ب
ب
مواد أجزاء المحركات الهوائية مزدوجة الفعل DA:
| „– | اسم القطعة | مادة |
| 1 | برغي المؤشر | بلاستيك ABS |
| 2 | مؤشر الموضع | بلاستيك ABS |
| 3 | مشبك الربيع | الفولاذ المقاوم للصدأ 304 |
| 4 | غسالة معدنية | الفولاذ المقاوم للصدأ 304 |
| 5 | غسالة الضغط | البلاستيك الهندسي |
| 6 | الإسكان | سبائك الألومنيوم المبثوق المؤكسد الصلب |
| 7 | غسالة الضغط | البلاستيك الهندسي |
| 8 | المحدد | سبائك الفولاذ |
| 9 | حلقة ختم العمود العلوية | إن بي آر |
| 10 | حلقة انزلاق العمود العلوي | البلاستيك الهندسي |
| 11 | رمح | سبائك الفولاذ المطلية بالنيكل |
| 12 | حلقة انزلاق العمود السفلية | البلاستيك الهندسي |
| 13 | حلقة O السفلية للعمود | إن بي آر |
| 14 | سدادة | إن بي آر |
| 15 | حلقة مانعة للتسرب من مسامير الضبط | إن بي آر |
| 16 | غسالة برغي الضبط | الفولاذ المقاوم للصدأ 304 |
| 17 | صامولة قفل برغي الضبط | الفولاذ المقاوم للصدأ 304 |
| 18 | برغي الضبط | الفولاذ المقاوم للصدأ 304 |
| 19 | مكبس | سبائك الألومنيوم المصبوب |
| 20 | لوحة توجيه المكبس | البلاستيك الهندسي |
| 21 | حلقة انزلاق المكبس | البلاستيك الهندسي |
| 22 | حلقة المكبس O | إن بي آر |
| 23 | مجموعة الربيع | فولاذ زنبركي |
| 24 | غطاء حلقة O | إن بي آر |
| 25 | غطاء النهاية | الألومنيوم المصبوب مع طلاء البوليستر |
| 26 | برغي الغطاء | الفولاذ المقاوم للصدأ 304 |
| 27 | برغي التوقف | الفولاذ المقاوم للصدأ 304 |
| 28 | محول | الفولاذ الكربوني |
رسم تخطيطي للمواد لمشغلات هوائية مزدوجة الفعل DA
ب
ب
المعايير الفنية للصمام الهوائي 4V320-08 220 فولت:
| اسم | معنى |
| نوع الصمام الهوائي | صمام منزلق |
| ضغط العمل، بار | 1.5 غرام · 8 |
| جهد التغذية، فولت | 220 فولت |
| إجمالي الطاقة، فولت | 4.5 |
| يتحكم | كهرومغناطيسي مزدوج الجوانب |
| تردد التشغيل، دورة/ثانية | 5 |
صمام هوائي 4V320-08 220 فولت
ب
ب
أبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت:
| نموذج صمام هوائي | 4V320-08 |
| أ، مم | 71.9 |
| ب، مم | 45 |
| ج، مم | 94.4 |
| د، مم | 27 |
| هـ، مم | 69 |
| ف، مم | 40 |
| انا، مم | 24 |
| ك، مم | 40 |
| ل، مم | 188.8 |
| م، مم | 69.4 |
| ن، مم | 50 |
| أوه، مم | 82.4 |
| ب، مم | 24 |
| س، مم | 20 |
| ت، مم | 6.5 |
| U, مم | 2.4 |
| V، مم | 4 |
| همم | 82.4 |
رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت
ب
ب
المعايير الفنية لوحدة مفتاح الحد APL-210N:
| اسم | قيمة |
| نموذج وحدة مفتاح الحد | APL-210N |
| أقصى جهد لمفتاح الحد، فولت | 250 |
| درجة حرارة بيئة العمل، درجة مئوية | من -40 إلى +80 |
| مدة الخدمة، سنوات | 10 |
وحدة مفتاح الحد APL-210N
ب
ب
أبعاد وأبعاد وحدة مفتاح الحد APL-210N:
| نموذج | همم | ل، مم | ب، مم | د، مم | D1، مم | م |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20 × 1.5 |
رسم تخطيطي لأبعاد وأبعاد وحدة مفتاح الحد APL-210N
ب
ب
المعلمات الرئيسية لوحدة معالجة الهواء AFC2000:
| ضغط التشغيل، بار | 8 |
| أقصى ضغط، بار | 10 |
| نطاق الضغط القابل للتعديل، بار | 0,5 غرام · 9 |
| ضغط الكسر، بار | 15 |
| اتصال الهواء | 1/4 بوصة |
| درجة حرارة التشغيل، درجة مئوية | من -5 إلى +60 |
| حجم جسيمات الفلتر، ميكرومتر | 40 |
| لزوجة الزيت | ISO VG 32 |
| الوزن، كجم | 0,395 |
| تكوين المجموعة | فاصل رطوبة الفلتر، منظم الضغط، المزلق، الحامل |
وحدة معالجة الهواء AFC2000
ب
ب
الأبعاد الكلية وأبعاد التركيب لوحدات معالجة الهواء AFC2000:
| أ، مم | 162 |
| ب، مم | 88 |
| ج، مم | 139 |
| د، مم | 31 |
| هـ، مم | 53.5 |
| ف، مم | 12 |
| ج، مم | 8 |
| همم | 7 |
| انا، مم | 13.3 |
| ج، مم | 39 |
| ك، مم | 5 |
| ل، مم | 40 |
| م، مم | 32 |
| ن، مم | 53 |
| أوه، مم | 29 |
| ب، مم | 6 |
| ر، مم | 41.5 |
رسم تخطيطي لأبعاد وحدات معالجة الهواء AFC2000
