وصف
صمام الفراشة مصمم للاستخدام كصمام إغلاق أو تنظيم للتحكم في التدفق في أنظمة التدفئة، وإمدادات المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DA-XXX والمحركات الدوارة الهوائية ذات زنبرك العودة PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية عند عزم دوران أقصى يصل إلى 2128 نيوتن متر.
يتم استخدام الموزع الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفقات الهواء المضغوط في نظام هوائي اعتمادًا على إجراء التحكم الخارجي.
وحدة مفتاح الحد هي جهاز كهربائي مصمم لفتح وإغلاق دائرة التشغيل وإظهار مواضع عنصر الإغلاق في صمامات الأنابيب. يحتوي الصندوق المغلق عادةً على مفتاحين ميكانيكيين بجهد يصل إلى 250 فولت، يراقبان موضع قضيب التشغيل والإشارة في المواضع المتطرفة. يتم تثبيتهما أعلى سطح التشغيل. يوجد في الجزء العلوي من وحدة مفتاح الحد مؤشر بصري ثنائي اللون. إذا كان صمام الأنابيب المتصل مغلقًا، يكون الجزء الأحمر فقط من نصف الكرة المكتوب عليه "مغلق" مرئيًا؛ وإذا كان مفتوحًا، يكون الجزء الأصفر فقط المكتوب عليه "مفتوح". يكون هذا المؤشر البصري مرئيًا بوضوح من بعيد، مما يُبسط فحص المعدات، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء فهم المعلومات. بفضل استخدام وحدة LSU، يصبح من الممكن نقل المعلومات حول موضع صمام خط الأنابيب (مفتوح / مغلق) إلى أنظمة التحكم الآلية، مما يزيد من موثوقية النظام ككل ويبسط التشخيص عند اكتشاف الأعطال.
تم تصميم وحدة تحضير الهواء لتنظيف الهواء المضغوط من رطوبة القطرات والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند مستوى معين، وتزويد تدفق الهواء المضغوط بالمواد التشحيمية من الخزان إلى عناصر النظام الهوائي.
ب
ب

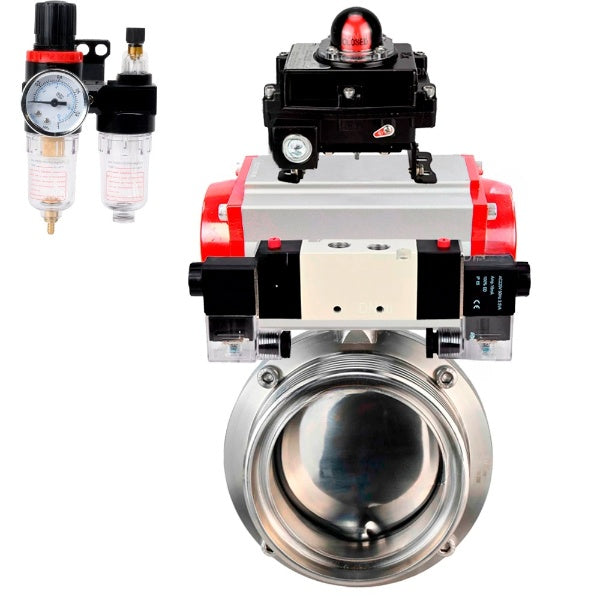

الخصائص التقنية لـ DNOVA WBV3131S-2W-TH، مادة الهيكل - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-SA، موزع هوائي 4V320-08 220V، LSUAPL-410N EX، ATU AFC2000
| مميزة | معنى |
| نوع الغالق | قرص دوار |
| القطر | 15-100 ملم |
| الضغط الاسمي | 10 بار |
| درجة حرارة بيئة العمل | من -50 إلى +180 درجة مئوية |
| طلب | صناعة الأغذية |
| نوع الاتصال | اقتران (مترابط) |
| نوع التحكم | محرك هوائي |
| فئة الختم | أ |
| يضمن | 12 شهرًا |
ب
ب
مشغلات هوائية دوارة DNOVA مع نوابض رجوع PA-DA-XXX
الخصائص التقنية للمحركات الهوائية الدوارة DNOVAru مع نوابض العودة PA-SA-XXX:
| مميزة | معنى |
| نوع المحرك الهوائي | مع نوابض العودة |
| عزم الدوران | 14-30 نيوتن متر |
| الضغط الاسمي | 12 بار |
| ضغط العمل | 2...8 بار |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| بيئة العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| نطاق التعديل | ±5 درجة للدوران عند 0 درجة و90 درجة |
| إمداد الهواء | G1/4" |
| درجة حرارة بيئة العمل | من -20 إلى +80 درجة مئوية |
ب
ب
موزعات هوائية DNOVA 4V320-08 220 فولت
ب
الخصائص التقنية للموزعات الهوائية DNOVA 4V320-08 220V:
| مميزة | معنى |
| نموذج الموزع الهوائي | 4V320-08 220 فولت |
| جهد الإمداد | 220 فولت |
| نوع الموزع الهوائي | صمام البكرة |
| الضغط الاسمي | 12 بار |
| ضغط العمل | 1.5...8 بار |
| درجة الحرارة المحيطة | من -5 إلى +50 درجة مئوية |
| بيئة العمل | هواء نقي (دقة الترشيح 40 ميكرون) |
| تردد الاستجابة | 5 دورات/ثانية |
| درجة الحماية | IP65 |
| يتحكم | كهرومغناطيسي ثنائي الاتجاه |
| مادة الجسم | سبائك الألومنيوم والبوليمر التقني |
| وقت الاستجابة | 0.05 ثانية |
| قطر قنوات العمل | 1/4 بوصة |
ب
كتل مفتاح الحد DNOVA APL-410NВ EX
الخصائص التقنية لوحدات مفتاح الحد DNOVA APL-410N EX:
| مميزة | معنى |
| نموذج كتلة مفتاح الحد | APL-410N EX |
| حماية | مقاوم لجميع الأحوال الجوية IP65، مقاوم للانفجار Exd IIB T6 |
| درجة الحرارة المحيطة | من -25 درجة مئوية إلى +80 درجة مئوية |
| خيط دخول الكابل | 2 × NPT1/2 |
| كتلة طرفية | 8 خلايا 0.05-2.5 مم2 |
| التيار المقدر | 10 أ |
| الجهد الاسمي | 250 فولت |
| المفاتيح/المستشعرات | مفتاحان ميكانيكيان / مستشعران للقرب |
| زاوية الدوران الكاملة | 90 درجة |
| عمر الخدمة | 10 سنوات |
ب
ب
وحدات تحضير الهواء DNOVA AFC2000
الخصائص التقنية لوحدات تحضير الهواء DNOVA AFC2000:
| مميزة | معنى |
| ضغط العمل | 8 بار |
| أقصى ضغط | 10 بار |
| نطاق الضغط القابل للتعديل | 0.5...9 بار |
| ضغط التدمير | 15 بار |
| درجة حرارة التشغيل | من -5 درجة مئوية إلى +60 درجة مئوية |
| اتصال الهواء | 1/4 بوصة |
| حجم الجسيمات المفلترة | 40 ميكرون |
| لزوجة الزيت | ISO VG 32 |
ب
ب
رسم تخطيطي لأبعاد صمامات الفراشة DNOVA WBV3131S-2W-CH DN15-100 PN10 المصنوعة من الفولاذ المقاوم للصدأ 304، السيليكون
ب
الأبعاد الكلية والتركيبية لصمامات الفراشة المشبكية DNOVA WBV3131S-2W-CH DN15-100 PN10 المصنوعة من الفولاذ المقاوم للصدأ 304 الصالح للأكل، السيليكون:
| القطر | د، مم | ج، مم | D1، مم | أ، مم | همم | ج، مم | ك، مم |
| DN15 | 15 | Rd34x1/8 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN20 | 19 | Rd44x1/6 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN25 | 25 | Rd52x1/6 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN32 | 31 | Rd58x1/6 | 86 | 70 | 90 | 126 | 8 × 8 |
| DN40 | 37 | Rd65x1/6 | 90 | 74 | 92 | 126 | 8 × 8 |
| DN50 | 49 | Rd78x1/6 | 106 | 76 | 104 | 133 | 10 × 10 |
| DN65 | 66 | رود 95x1/6 | 124 | 80 | 113 | 144 | 10 × 10 |
| DN80 | 81 | رود 110 × 1/4 | 139 | 84 | 123.5 | 160 | 10 × 10 |
| DN100 | 100 | رود 130 × 1/4 | 159 | 104 | 133.5 | 160 | 10 × 10 |
ب
رسم تخطيطي لأبعاد المحركات الهوائية الدوارة DNOVA مع نوابض العودة PA-SA-XXX
ب
الأبعاد الكلية والتركيبية للمحركات الهوائية الدوارة DNOVA مع نوابض العودة PA-SA-XXX:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | هـ، مم | ف، مم | ج، مم | م، مم | ن، مم | أوه، مم | ب، مم |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
ب
رسم تخطيطي لأبعاد الموزعات الهوائية DNOVA 4V320-08 220V
ب
الأبعاد الكلية والتركيبية للموزعات الهوائية DNOVA 4V320-08 220V:
| أ، مم | 71.9 |
| ب، مم | 45 |
| ج، مم | 94.4 |
| د، مم | 27 |
| هـ، مم | 69 |
| ف، مم | 40 |
| همم | 82.4 |
| انا، مم | 24 |
| ك، مم | 40 |
| ل، مم | 188.8 |
| م، مم | 69.4 |
| ن، مم | 50 |
| أوه، مم | 83.4 |
| ب، مم | 22 |
| س، مم | 20 |
| ت، مم | 6.5 |
| U, مم | 2.4 |
ب
ب
رسم تخطيطي لأبعاد كتل مفتاح الحد DNOVA APL-410N EX
ب
الأبعاد الكلية وأبعاد التركيب لوحدات مفتاح الحد DNOVA APL-410N EX:
| أ، مم | 177 |
| ب، مم | 174 |
| ج، مم | 178 |
| د، مم | 101 |
| هـ، مم | 76 |
| ف، مم | 57 |
| ج، مم | 55 |
| همم | 23 |
| انا، مم | 27 |
| ج، مم | 3 |
| ك، مم | 4 |
| د1، مم | 5 |
| د2، مم | 9.5 |
ب
ب
رسم تخطيطي لأبعاد وحدات تحضير الهواء DNOVA AFC2000
ب
الأبعاد الكلية والتركيبية لوحدات تحضير الهواء DNOVAВ AFC2000:
| أ، مم | 162 |
| ب، مم | 88 |
| ج، مم | 139 |
| د، مم | 31 |
| هـ، مم | 53.5 |
| ف، مم | 12 |
| ج، مم | 8 |
| همم | 7 |
| انا، مم | 13.3 |
| ج، مم | 39 |
| ك، مم | 5 |
| ل، مم | 40 |
| م، مم | 32 |
| ن، مم | 53 |
| أوه، مم | 29 |
| ب، مم | 6 |
| ر، مم | 41.5 |
ب
رسم تخطيطي لمواد صمامات الفراشة DNOVAВ WBV3131S-2W-CH DN15-100 PN10 من الفولاذ المقاوم للصدأ 304 الصالح للأكل، السيليكون
ب
مواد أجزاء صمامات القرص الدوارة DNOVA WBV3131S-2W-CH DN15-100 PN10 المصنوعة من الفولاذ المقاوم للصدأ 304 الصالح للأكل، السيليكون:
| لا. | اسم القطعة | مادة |
| 1 | إطار | الفولاذ المقاوم للصدأ 304 |
| 2 | عقدة المحور | الفولاذ المقاوم للصدأ 304 |
| 3 | القرص | الفولاذ المقاوم للصدأ 304 |
| 4 | ختم السرج | السيليكون |
| 5 | أفسد | فولاذ A2~70 |
| 6 | الترباس | فولاذ A2~70 |
| 7 | الفلين | بلاستيك ABS |
ب
رسم تخطيطي للمشغلات الهوائية الدوارة DNOVA مع نوابض العودة PA-SA-XXX
ب
تصميم المحركات الهوائية الدوارة DNOVA مع نوابض العودة PA-SA-XXX:
| لا. | اسم | كمية | مادة |
| 1 | إطار | 1 | الألومنيوم المبثوق (اللمسة النهائية المؤكسدة الصلبة) |
| 2 | المقابس الجانبية | 2 | الألومنيوم المصبوب |
| 3 | معدات | 1 | الفولاذ المقاوم للصدأ (مطلي بالنيكل) |
| 4 | مكبس | 2 | الفولاذ/الألومنيوم (الأكسدة/المجلفن) |
| 5 | المقابس | 8 | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | 2 | إن بي آر |
| 7 | الينابيع | 0-12 | فولاذ زنبركي (طلاء إيبوكسي) |
| 8 | محمل المكبس | 2 | البلاستيك الهندسي |
| 9 | حلقة المكبس | 2 | إن بي آر |
| 10 | سدادة | 2 | إن بي آر |
| 11 | حلقة الدفع | 2 | البلاستيك الهندسي |
| 12 | جرس | 1 | البلاستيك الهندسي |
| 13 | غسالة | 1 | الفولاذ المقاوم للصدأ |
| 14 | مشبك زنبركي | 2 | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | 1 | بلاستيك |
| 16 | غطاء المؤشر | 1 | بلاستيك |
| 17 | المحمل | 1 | البلاستيك الهندسي |
| 18 | كاميرا | 1 | الفولاذ (المؤكسد/المجلفن) |
| 19 | المحمل | 1 | إن بي آر |
| 20 | المحمل | 1 | البلاستيك الهندسي |
| 21 | المحمل | 1 | البلاستيك الهندسي |
| 22 | حلقة الختم | 2 | إن بي آر |
| 23 | حلقة الختم | 2 | إن بي آر |
| 24 | المحمل | 2 | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | 2 | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | 2 | الفولاذ المقاوم للصدأ |
| 27 | كم | 2 | الألومنيوم |
