وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DA-XXX والمحركات الدوارة الهوائية مزدوجة الفعل PA-SA-XXX مع زنبرك العودة لأتمتة عملية التحكم في الصمامات الصناعية بأقصى عزم دوران يصل إلى 2128 نيوتن متر.
ب
ب
المعايير الفنية لصمامات الفراشة المائية DNOVA WBV3131S-2W-TH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل:
| مميزة | معنى |
| نوع البوابة | قرص دوار |
| القطر | 15-100 ملم |
| الضغط الاسمي | 10 بار |
| درجة حرارة وسط العمل | من -50 إلى +180 درجة مئوية |
| طلب | صناعة الأغذية |
| نوع الاتصال | اقتران (مترابط) |
| نوع التحكم | مشغل هوائي |
| فئة الختم | أ |
| بلد الشركة المصنعة | الصين |
| ضمان | 12 شهرًا. |

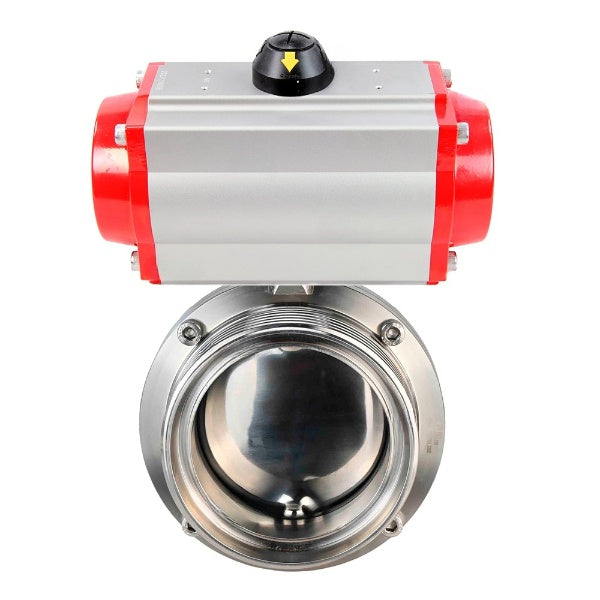

صمامات الفراشة WBV3131S-2W-TH، مادة الهيكل - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV3131S-2W-TH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل:
| القطر | د، مم | ج، مم | D1، مم | أ، مم | همم | ج، مم | ك، مم |
| DN15 | 15 | Rd34x1/8 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN20 | 19 | Rd44x1/6 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN25 | 25 | Rd52x1/6 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN32 | 31 | Rd58x1/6 | 86 | 70 | 90 | 126 | 8 × 8 |
| DN40 | 37 | رود 65 × 1/6 | 90 | 74 | 92 | 126 | 8 × 8 |
| DN50 | 49 | Rd78x1/6 | 106 | 76 | 104 | 133 | 10 × 10 |
| DN65 | 66 | رود 95x1/6 | 124 | 80 | 113 | 144 | 10 × 10 |
| DN80 | 81 | رود 110 × 1/4 | 139 | 84 | 123.5 | 160 | 10 × 10 |
| DN100 | 100 | رود 130 × 1/4 | 159 | 104 | 133.5 | 160 | 10 × 10 |
صمامات الفراشة WBV3131E-2W-TH، مادة الهيكل: الفولاذ المقاوم للصدأ AISI 304، الختم: EPDM، مع مشغل هوائي PA-DA-052 مزدوج الحركة
ب
ب
مواد صمامات الفراشة DNOVA WBV3131S-2W-TH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل:
| „– | اسم القطعة | مادة |
|---|---|---|
| 1 | جسم | الفولاذ المقاوم للصدأ AISI 304 |
| 2 | التجميع الدوار | الفولاذ المقاوم للصدأ AISI 304 |
| 3 | قرص | الفولاذ المقاوم للصدأ AISI 304 |
| 4 | ختم المقعد | EPDM أو السيليكون |
| 5 | بندق | فولاذ A2~70 |
| 6 | الترباس | فولاذ A2~70 |
| 7 | سدادة | بلاستيك ABS |
| 8 | مقبض | بلاستيك البولي أميد |
مخطط الأجزاء والمواد صمامات الفراشة WBV3131S-2W-TH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - السيليكون، مع مشغل هوائي PA-DA-052 مزدوج الفعل
ب
ب
البيانات الفنية للمحركات الهوائية مزدوجة الفعل DA:
| نوع المحرك الهوائي | DA - مفعول مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر |
| أقصى قطر للجسيمات في وسط العمل، ميكرومتر مربع | ¤30 |
| درجة الحرارة المحيطة، °C | من -20 إلى +80 |
| زاوية الدوران، درجة | 0 - 90 |
| ضبط زاوية الدوران، % | ب±5 |
| مؤشر الموضع | مفتوح/مغلق |
| أعلى معيار اتصال | نامور |
| معيار توصيل الهواء | نامور |
| متوسط العمر، دورات مغلقة/مفتوحة | 70000 (للوسائط غير العدوانية وقيم الضغط ودرجة الحرارة المتوسطة) |
محركات هوائية DA ومحركات دوارة مزدوجة الفعل
ب
الأبعاد وأبعاد التركيب للمحركات الهوائية مزدوجة الفعل DA:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | هـ، مم | ف، مم | ج، مم | همم |
| PA-x-052 | 30 | 41,5 | 65,5 | 72 | 92 | 65 | 30 | 80 |
| PA-x-065 | 36 | 47 | 81 | 88 | 108 | 72 | 30 | 80 |
| PA-x-083 | 46 | 57 | 98,5 | 108,7 | 128,7 | 92 | 30 | 80 |
| PA-x-105 | 57,5 | 64 | 122,5 | 133 | 153 | 109,5 | 30 | 80 |
| PA-x-130 | 67,5 | 74,5 | 145,5 | 155 | 185 | 127,5 | 30 | 130 |
| PA-x-140 | 75 | 77 | 161 | 172 | 202 | 137,5 | 30 | 130 |
| PA-x-160 | 87 | 87 | 184 | 197 | 227 | 159 | 30 | 130 |
| PA-x 210 | 113 | 113 | 235,5 | 255 | 285 | 210 | 30 | 130 |
| PA-x-270 | 147 | 147 | 299 | 326 | 356 | 273 | 30 | 130 |
| PA-x-300 | 162 | 174 | 330 | 350 | 380 | 312 | 30 | 130 |
| PA-x-350 | 190 | 195 | 483 | 410 | 440 | 365 | 30 | 130 |
ب
| نموذج | انا، مم | ج، مم | م، مم | ن، مم | ز، مم | د، مم | ك | ل |
| PA-x-052 | 36 | 50 | 11 × 11 | 14 | 147 | 40 | M5x8 | M6x10 |
| PA-x-065 | 50 | 70 | 14 × 14 | 18 | 168 | 40 | M6x10 | م8 × 13 |
| PA-x-083 | 50 | 70 | 17 × 17 | 21 | 204 | 40 | M6x10 | م8 × 13 |
| PA-x-105 | 70 | 102 | 22 × 22 | 26 | 268 | 40 | م8 × 13 | م10 × 16 |
| PA-x-130 | 70 | 102 | 22 × 22 | 26 | 301 | 55 | م8 × 13 | م10 × 16 |
| PA-x-140 | 102 | 125 | 27 × 27 | 31 | 390 | 55 | م10 × 16 | م12 × 20 |
| PA-x-160 | 102 | 125 | 27 × 27 | 31 | 458 | 55 | م10 × 16 | م12 × 20 |
| PA-x-210 | - | 140 | 36 × 36 | 40 | 532 | 80 | - | م16 × 25 |
| PA-x-270 | - | 165 | 46 × 46 | 50 | 718 | 80 | - | م20 × 25 |
| PA-x-300 | - | 165 | 46 × 46 | 50 | 760 | 80 | - | م20 × 25 |
| PA-x-350 | 165 | 254 | 46 × 46 | 50 | 920 | 80 | م20 × 25 | 8xM16x25 |
رسم تخطيطي لأبعاد المحركات الهوائية ثنائية المفعول من نوع DA
ب
ب
مواد أجزاء المحركات الهوائية مزدوجة الفعل DA:
| „– | اسم القطعة | مادة |
| 1 | برغي المؤشر | بلاستيك ABS |
| 2 | مؤشر الموضع | بلاستيك ABS |
| 3 | مشبك الربيع | الفولاذ المقاوم للصدأ 304 |
| 4 | غسالة معدنية | الفولاذ المقاوم للصدأ 304 |
| 5 | غسالة الضغط | البلاستيك الهندسي |
| 6 | الإسكان | سبائك الألومنيوم المبثوق المؤكسد الصلب |
| 7 | غسالة الضغط | البلاستيك الهندسي |
| 8 | المحدد | سبائك الفولاذ |
| 9 | حلقة ختم العمود العلوية | إن بي آر |
| 10 | حلقة انزلاق العمود العلوي | البلاستيك الهندسي |
| 11 | رمح | سبائك الفولاذ المطلية بالنيكل |
| 12 | حلقة انزلاق العمود السفلية | البلاستيك الهندسي |
| 13 | حلقة O السفلية للعمود | إن بي آر |
| 14 | سدادة | إن بي آر |
| 15 | حلقة مانعة للتسرب من مسامير الضبط | إن بي آر |
| 16 | غسالة برغي الضبط | الفولاذ المقاوم للصدأ 304 |
| 17 | صامولة قفل برغي الضبط | الفولاذ المقاوم للصدأ 304 |
| 18 | برغي الضبط | الفولاذ المقاوم للصدأ 304 |
| 19 | مكبس | سبائك الألومنيوم المصبوب |
| 20 | لوحة توجيه المكبس | البلاستيك الهندسي |
| 21 | حلقة انزلاق المكبس | البلاستيك الهندسي |
| 22 | حلقة المكبس O | إن بي آر |
| 23 | مجموعة الربيع | فولاذ زنبركي |
| 24 | غطاء حلقة O | إن بي آر |
| 25 | غطاء النهاية | الألومنيوم المصبوب مع طلاء البوليستر |
| 26 | برغي الغطاء | الفولاذ المقاوم للصدأ 304 |
| 27 | برغي التوقف | الفولاذ المقاوم للصدأ 304 |
| 28 | محول | الفولاذ الكربوني |
رسم تخطيطي للمواد لمحركات DA الهوائية ثنائية المفعول
