وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DA-XXX والمحركات الدوارة الهوائية مزدوجة الفعل PA-SA-XXX مع زنبرك العودة لأتمتة عملية التحكم في الصمامات الصناعية بأقصى عزم دوران يصل إلى 2128 نيوتن متر.
ب
ب

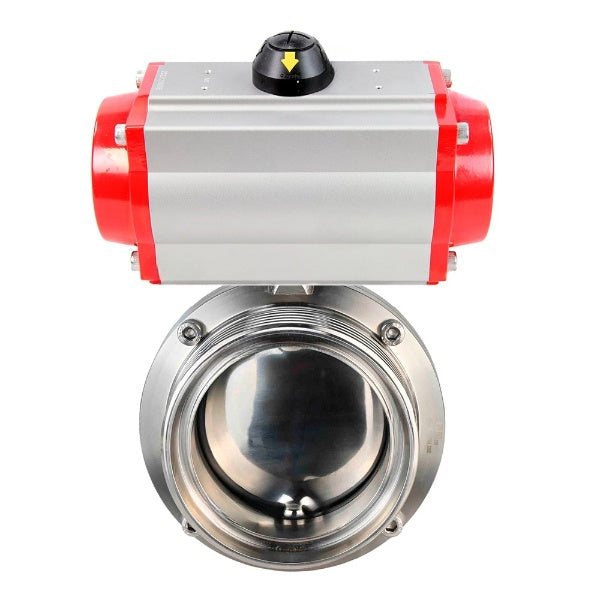

المعايير الفنية لصمامات الفراشة المائية DNOVA WBV3131E-2W-TH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مع مشغل هوائي PA-DA-052 مزدوج الفعل:
| مميزة | معنى |
| نوع البوابة | قرص دوار |
| القطر | 15-100 ملم |
| الضغط الاسمي | 10 بار |
| درجة حرارة وسط العمل | من -20 إلى +135 درجة مئوية |
| طلب | صناعة الأغذية |
| نوع الاتصال | اقتران (مترابط) |
| نوع التحكم | مشغل هوائي |
| فئة الختم | أ |
| بلد الشركة المصنعة | الصين |
| ضمان | 12 شهرًا. |
صمامات الفراشة WBV3131E-2W-CH، مادة الهيكل - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مع مشغل هوائي PA-DA-052 مزدوج الحركة
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV3131E-2W-TH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مع مشغل هوائي PA-DA-052 مزدوج الفعل:
| القطر | د، مم | ج، مم | D1، مم | أ، مم | همم | ج، مم | ك، مم |
| DN15 | 15 | Rd34x1/8 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN20 | 19 | Rd44x1/6 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN25 | 25 | Rd52x1/6 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN32 | 31 | Rd58x1/6 | 86 | 70 | 90 | 126 | 8 × 8 |
| DN40 | 37 | رود 65 × 1/6 | 90 | 74 | 92 | 126 | 8 × 8 |
| DN50 | 49 | Rd78x1/6 | 106 | 76 | 104 | 133 | 10 × 10 |
| DN65 | 66 | رود 95x1/6 | 124 | 80 | 113 | 144 | 10 × 10 |
| DN80 | 81 | رود 110 × 1/4 | 139 | 84 | 123.5 | 160 | 10 × 10 |
| DN100 | 100 | رود 130 × 1/4 | 159 | 104 | 133.5 | 160 | 10 × 10 |
صمامات الفراشة WBV3131E-2W-TH، مادة الهيكل: الفولاذ المقاوم للصدأ AISI 304، الختم: EPDM، مع مشغل هوائي PA-DA-052 مزدوج الحركة
ب
ب
مواد صمامات الفراشة DNOVA WBV3131E-2W-TH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مع مشغل هوائي PA-DA-052 مزدوج الفعل:
| „– | اسم القطعة | مادة |
|---|---|---|
| 1 | جسم | الفولاذ المقاوم للصدأ AISI 304 |
| 2 | التجميع الدوار | الفولاذ المقاوم للصدأ AISI 304 |
| 3 | قرص | الفولاذ المقاوم للصدأ AISI 304 |
| 4 | ختم المقعد | EPDM أو السيليكون |
| 5 | بندق | فولاذ A2~70 |
| 6 | الترباس | فولاذ A2~70 |
| 7 | سدادة | بلاستيك ABS |
| 8 | مقبض | بلاستيك البولي أميد |
مخطط الأجزاء والمواد صمامات الفراشة WBV3131E-2W-TH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مع مشغل هوائي PA-DA-052 مزدوج الفعل
ب
ب
البيانات الفنية للمحركات الهوائية PA-DA:
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
مشغل هوائي PA-DA
ب
ب
الأبعاد وأبعاد التركيب للمحركات الدوارة مزدوجة الفعل PA-DA-XXX:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | هـ، مم | ف، مم | ج، مم | م، مم | ن، مم | أوه، مم | ب، مم |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
ب
ب
مواد مكونات المحرك الهوائي PA-DA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA
