صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفق في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيميائيات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية ذات الفعل المزدوج PA-DA-XXX والمحركات الدوارة الهوائية ذات زنبرك الإرجاع PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.
تُستخدم الصمامات الهوائية للتحكم في الأنظمة الهوائية ذات سطح إرساء NAMUR، وذلك لتركيب الصمامات عبر ثقوب في هيكلها. يتم التحكم الكهرومغناطيسي بواسطة ملفات جهد 12-تيار متردد، 12-تيار مستمر، 24-تيار متردد، 24-تيار مستمر، 110-تيار متردد، 220-تيار متردد. وحسب الطراز، تتميز الصمامات بتحكم أحادي أو ثنائي الاتجاه. تتوفر الصمامات الهوائية التي تعمل بالملف اللولبي بمجموعة واسعة من الطرازات، وتشمل أنواع تبديل شائعة للصمامات الهوائية ثلاثية (3/2) وخماسية (5/2 و5/3). وهي مصممة للاستخدام مع مشغلات هوائية ربع لفة.
ب
ب
المعايير الفنية لصمامات الفراشة المائية DNOVA WBV3131E-2W-CH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4M310-08 24V:
| مميزة | معنى |
| نوع البوابة | قرص دوار |
| القطر | 15-100 ملم |
| الضغط الاسمي | 10 بار |
| درجة حرارة وسط العمل | من -20 إلى +135 درجة مئوية |
| طلب | صناعة الأغذية |
| نوع الاتصال | المشبك |
| نوع التحكم | مشغل هوائي |
| فئة الختم | أ |
| بلد الشركة المصنعة | الصين |
| ضمان | 12 شهرًا. |

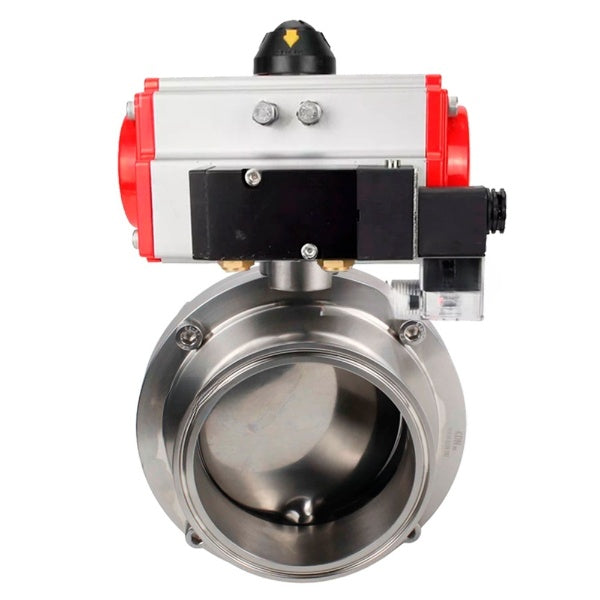

صمامات الفراشة WBV3131E-2W-CH، مادة الهيكل: الفولاذ المقاوم للصدأ AISI 304، الختم: EPDM، مع مشغل هوائي PA-DA-052 مزدوج الحركة، 4M310-08 24 فولت
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV3131E-2W-CH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4M310-08 24V:
| القطر | د، مم | د1، مم | أ، مم | همم | ج، مم | ك، مم |
| DN15 | 34 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN20 | 34 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN25 | 50.5 | 78 | 66 | 86 | 126 | 8 × 8 |
| DN32 | 50.5 | 86 | 66 | 90 | 126 | 8 × 8 |
| DN40 | 50.5 | 90 | 70 | 92 | 126 | 8 × 8 |
| DN50 | 64 | 106 | 76 | 104 | 133 | 10 × 10 |
| DN65 | 91 | 124 | 80 | 113 | 144 | 10 × 10 |
| DN80 | 106 | 139 | 84 | 123.5 | 160 | 10 × 10 |
| DN100 | 119 | 159 | 104 | 133.5 | 160 | 10 × 10 |
صمامات الفراشة WBV3131E-2W-CH، مادة الهيكل: الفولاذ المقاوم للصدأ AISI 304، الختم: EPDM، مع مشغل هوائي PA-DA-052 مزدوج الحركة، 4M310-08 24 فولت
ب
ب
مواد صمامات الفراشة DNOVA WBV3131E-2W-CH، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4M310-08 24V:
| „– | اسم القطعة | مادة |
| 1 | جسم | الفولاذ المقاوم للصدأ 304 |
| 2 | وحدة دوارة | الفولاذ المقاوم للصدأ 304 |
| 3 | القرص | الفولاذ المقاوم للصدأ 304 |
| 4 | ختم المقعد | EPDM |
| 5 | بندق | فولاذ A2~70 |
| 6 | الترباس | فولاذ A2~70 |
| 7 | سدادة | بلاستيك ABS |
مخطط الأجزاء والمواد صمامات الفراشة WBV3131E-2W-CH، مادة الهيكل - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مع مشغل هوائي PA-DA-052 مزدوج الفعل، 4M310-08 24 فولت
ب
ب
البيانات الفنية للمحركات الهوائية PA-DA:
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
مشغل هوائي PA-DA
ب
ب
الأبعاد وأبعاد التركيب للمحركات الدوارة مزدوجة الفعل PA-DA-XXX:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | هـ، مم | ف، مم | ج، مم | م، مم | ن، مم | أوه، مم | ب، مم |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
أبعاد المحركات الدوارة مزدوجة الفعل PA-DA-XXX
ب
ب
مواد مكونات المحرك الهوائي PA-DA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA
ب
ب
الخصائص التقنية للصمام الهوائي 4m310-08 24V:
| تصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1,5...8 |
| وسط العمل | الهواء المضغوط المفلتر |
| درجة الحرارة المحيطة t، вЃ°C | +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| النسخ اليدوي | يكون |
| درجة الحماية | IP 65 |
| التركيب | من خلال الثقوب الموجودة في السكن |
| مادة العلبة | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
صمامات هوائية 4M310-08 24 فولت
ب
ب
الأبعاد الكلية والتركيبية للصمامات الهوائية 4M310-08 24V:
| العمق، مم | 27 |
| الارتفاع، مم | 69 |
| العرض، مم | 134.5 |
ب
رسم تخطيطي لأبعاد الصمامات الهوائية 4M310-08 24V
- Body material
- الفولاذ المقاوم للصدأ AISI 304
- Maximum allowable temperature
- 135 درجة مئوية
- Connection type
- المشبك
- Control type
- مشغل هوائي
- Operating environment
- ماء وبخار وبيئة الغذاء ووسائل الإعلام المحايدة
- Applications
- صناعة الأغذية
- Nominal pressure
- 10 بار
- Type of seal
- EPDM
- Locking material
- الفولاذ المقاوم للصدأ AISI 304
- Manual override
- لا
- Limit switches
- لا
- Supply voltage
- 24 فولت
- Actuator model
- PA-DA-052
- Type of pneumatic actuator
- عمل مزدوج
- Country of origin
- الصين
