Manual quarter-turn gearbox
The number that matters
Max. medium temperature
425درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- هواء
- بخار
- زيت
- منتجات النفط
- الوسائط المسببة للتآكل
- الغاز الطبيعي
- الوسائط الغازية
صُمم صمام الفراشة ليُستخدم كصمام إغلاق أو تحكم للتحكم في التدفقات في أنظمة التدفئة، وإمدادات المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيميائيات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُقلل تصميم الانحراف الثلاثي الاحتكاك عند نقاط تلامس القرص والقاعدة، مما يزيد من موثوقية الصمام وعمره الافتراضي. بفضل هذا التصميم، يكون الساق مُزاحًا بالنسبة للمحور المركزي للقرص والمحور المركزي لخط الأنابيب، وتتميز أسطح الختم بشكل غير متماثل. يضمن الجمع بين الإزاحات الثلاثة لحظة ضغط وفتح أسطح الختم عدم احتكاكها تمامًا، مما يُساعد على تقليل تآكل القاعدة والختم طوال عمر الصمام الافتراضي.
يتيح لك مُخفِّض السرعة DNOVA HGB ضبط الوضع المطلوب لعنصر الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية ذات الربع دورة. مناسب لصمامات الكرة، وصمامات الفراشة، وصمامات 90 درجة، وأنظمة التحكم في مخمدات الهواء.
ب
ب

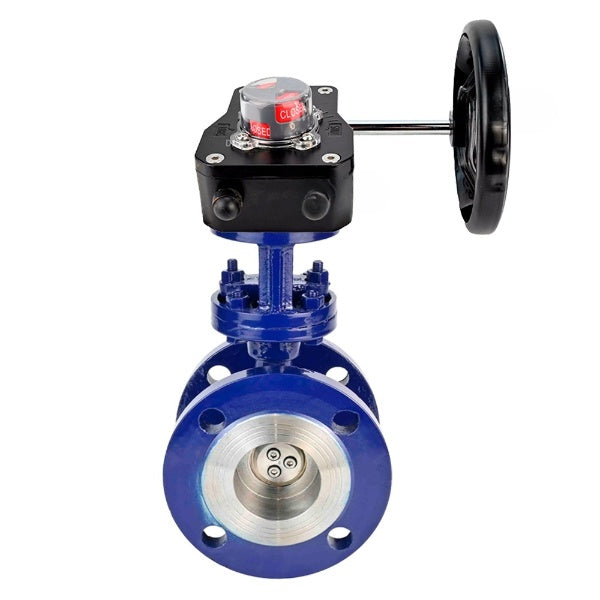

الخصائص التقنية لصمامات الفراشة ثلاثية المركز DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 PN25:
| مميزة | معنى |
| نوع الغالق | قرص دوار |
| القطر | 50-150 ملم |
| الضغط الاسمي | 25 بار |
| درجة حرارة بيئة العمل | من -45 إلى +425 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات الحرارة، وخطوط أنابيب العمليات |
| نوع الاتصال | ذو حواف |
| نوع التحكم | يدوي (مقبض، علبة تروس) |
| فئة الختم | أ |
| عمر الخدمة | 10 سنوات |
| يضمن | 12 شهرًا |
ب
ب
مخفضات DNOVA HGB
ب
الخصائص التقنية لعلب التروس DNOVA HGB:
| مميزة | معنى |
| نوع المحرك الكهربائي | ربع دورة |
| درجة الحرارة المحيطة | من -30 إلى +120 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات الحرارة، وخطوط أنابيب العمليات |
| نوع الاتصال | ايزو 5211 |
ب
ب
رسم تخطيطي لأبعاد صمامات الفراشة ثلاثية المركز DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 PN25
ب
الأبعاد الكلية والتركيبية لصمامات الفراشة ثلاثية المركز DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 PN25:
| نموذج | DN | ل | د | د1 | د2 | ن–د | ب | H1 | H2 |
| مم | |||||||||
| DN50 | 50 | 108 | 160 | 125 | 99 | 4–18 | 20 | 102 | 78 |
| DN65 | 65 | 112 | 180 | 145 | 118 | 8–18 | 22 | 112 | 72 |
| DN80 | 80 | 114 | 195 | 160 | 132 | 8–18 | 24 | 122 | 78 |
| DN100 | 100 | 127 | 230 | 190 | 156 | 8–22 | 24 | 155 | 78 |
| DN125 | 125 | 140 | 270 | 220 | 184 | 8–26 | 26 | 157 | 95 |
| DN150 | 150 | 140 | 300 | 250 | 211 | 8–26 | 28 | 170 | 95 |
| DN200 | 200 | 152 | 360 | 310 | 274 | 12–26 | 30 | 200 | 102 |
| DN250 | 250 | 165 | 425 | 370 | 330 | 12–30 | 32 | 247 | 108 |
| DN300 | 300 | 178 | 485 | 430 | 389 | 16–30 | 34 | 274 | 110 |
ب
ب
رسم تخطيطي لأبعاد علب التروس DNOVA HGB
ب
الأبعاد الكلية وأبعاد التركيب لعلب التروس DNOVA HGB:
| نموذج | أ، مم | ب، مم | ج، مم | د، مم | هـ، مم | ف، مم | همم | د1، مم | D2، مم | د3، مم |
| HGB-1 | 165 | 127 | 84 | 66 | 12 | 47 | 73 | 35 | 81 | 50/70 |
| HGB-2 | 185 | 142 | 102 | 79 | 12 | 52 | 78 | 42 | 92 | 70(89) |
| HGB-3 | 250 | 190 | 140 | 112 | 16 | 68 | 108 | 55 | 125 | 70/102/125 |
| HGB-4 | 300 | 220 | 164 | 120 | 20 | 71 | 111 | 70 | 140 | 102/140(125) |
ب
ب
رسم تخطيطي لمواد صمامات الفراشة ذات الانحراف الثلاثي DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 PN25
ب
ب
مواد أجزاء صمامات الفراشة ثلاثية المركز DNOVA WBV3EX-3432M-1W-F-ISO DN50-150 PN25:
| لا. | اسم القطعة | مادة |
| 1 | إطار | فولاذ WCB |
| 2 | القرص | الفولاذ المقاوم للصدأ 316 |
| 3 | مخزون | الفولاذ المقاوم للصدأ 316 |
| 4 | ختم السرج | المعدن (السطح D507) + الجرافيت |
| 5 | ختم الغدة | الفولاذ المقاوم للصدأ 316 + الجرافيت |
ب
ب
رسم تخطيطي لعلب التروس DNOVA HGB
ب
ب
ب
تصميم علب التروس DNOVA HGB:
| لا. | اسم | مادة |
| 1 | غطاء مؤشر شفاف | راتنج بلاستيكي من البولي كربونات |
| 2 | أفسد | الفولاذ 304 |
| 3 | أفسد | الفولاذ 304 |
| 4 | غطاء | محول تناظري رقمي 12 من الألومنيوم |
| 5 | مخفض تروس دودي | الحديد الزهر QT450 |
| 6 | برغي الضبط | الفولاذ 304 |
| 7 | رف | الفولاذ 45 |
| 8 | قضية | مطاط بوتادين-أكريلونيتيل |
| 9 | كم | PZ2175 يعتمد على الكيتونات |
| 10 | المحمل | سبائك الفولاذ |
| 11 | إطار | محول تناظري رقمي 12 من الألومنيوم |
| 12 | المحمل | سبائك الفولاذ |
| 13 | ختم | ممحاة |
| 14 | غسالة | الفولاذ 304 |
| 15 | أفسد | الفولاذ 304 |
| 16 | محور | الفولاذ 45 |
| 17 | مفتاح الحد | - |
| 18 | حلقة الختم | مطاط بوتادين-أكريلونيتيل |
- Body material
- الفولاذ الكربوني
- Maximum allowable temperature
- 425 درجة مئوية
- Connection type
- ذو حواف
- Control type
- علبة التروس
- Operating environment
- ماء وهواء وبخار وبخار وزيت ومنتجات النفط والوسائط المسببة للتآكل والغاز الطبيعي والوسائط الغازية
- Applications
- إمدادات المياه وإمداد الحرارة وخطوط أنابيب العمليات
- Nominal pressure
- 25 بار
- Type of seal
- معدن
- Disc material
- الفولاذ المقاوم للصدأ AISI 316
- Country of origin
- الصين
