وصف

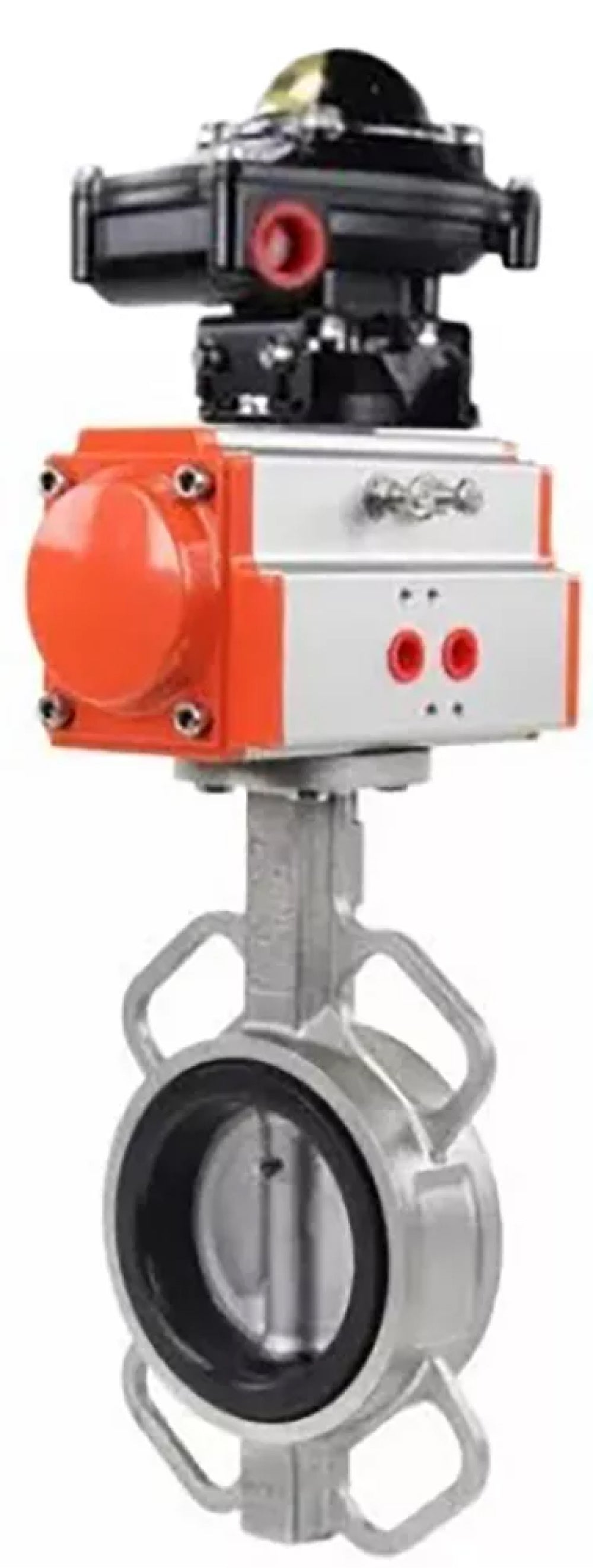

صمام الفراشة WBV3432P-2W-Fb PA-SA APL-510N-EX مصمم للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفق في أنظمة إمداد الحرارة وأنظمة إمداد المياه وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
صُممت مشغلات SA الهوائية لأتمتة عملية التحكم في صمامات الإغلاق الصناعية - البوابات والصمامات الكروية. صُممت هذه المشغلات للعمل في الداخل والخارج. جميع أجزائها الداخلية والخارجية مطلية بطبقة مقاومة للتآكل.
وحدة مفتاح الحد APL-510N-EX هي جهاز كهربائي مصمم لفتح وإغلاق دائرة التشغيل، ولعرض مواضع صمامات الأنابيب. عادةً ما يحتوي الصندوق المغلق على مفتاحين ميكانيكيين مصممين لجهد يصل إلى 250 فولت، يراقبان موضع ذراع التشغيل ويعطيان إشارة في المواضع القصوى. يُركّبان أعلى سطح المشغل. في الجزء العلوي من وحدة مفتاح الحد، يوجد مؤشر بصري نصف كروي ثنائي اللون. إذا كان وصلة الأنبوب المتصلة مغلقة، يظهر الجزء الأحمر فقط من نصف الكرة المسمى "مغلق"، وإذا كان مفتوحًا، يظهر الجزء الأصفر فقط المسمى "مفتوح". هذا المؤشر البصري واضح من مسافة بعيدة، مما يُسهّل فحص المعدات، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء تفسير المعلومات. بفضل استخدام BCV، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة/مغلقة) إلى أنظمة التحكم الآلية، مما يسمح بزيادة موثوقية النظام ككل ويبسط التشخيص في حالة اكتشاف خطأ.
ب
ب
المعايير الفنية لصمامات الأقراص المائية DNOVA WBV3432P-2W-Fb-H، مادة الجسم - الفولاذ الكربوني، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - PTFE، تعمل هوائيًا بنوابض رجوع PA-SA، LSU APL-510N-EX:
| القطر الاسمي DN، مم | 40 - 300 |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,6 (16) |
| اتجاه التدفق | ثنائي |
| درجة حرارة وسط العمل t، вЃ°C | من 20 إلى +85 لـ NBR من -20 إلى +120 لـ EPDM من -10 إلى +180 لـ PTFE |
| وسط العمل | EPDM: الماء البارد والساخن، الهواء بدون زيت أو شحم، وسائل أخرى محايدة للمادة PTFE: الماء والقلويات والأحماض والمذيبات وعوامل الأكسدة NBR: الماء، الزيوت المعدنية، الهيدروكربونات، الزيوت والدهون |
| الاتصال بخط الأنابيب | شفة متداخلة |
بوابة WBV3432P-2W-Fb PA-SA APL-510N-EX
ب
ب
أبعاد وأبعاد صمام بوابة القرص المائي DNOVA WBVV3432P-2W-Fb-H، مادة الجسم - الفولاذ الكربوني، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - PTFE، يعمل هوائيًا مع نوابض رجوع PA-SA، LSU APL-510N-EX:
| DN | أ، مم | ب، مم | ج، مم | هـ، مم | ج، مم | ل، مم | م، مم |
| 40 | 365.4 | 56 | 134 | 279 | 119 | 33 | 121.4 |
| 50 | 417.4 | 76 | 134 | 279 | 119 | 45 | 121.4 |
| 65 | 430.4 | 89 | 134 | 279 | 119 | 48 | 121.4 |
| 80 | 436.4 | 95 | 134 | 279 | 119 | 49 | 121.4 |
| 100 | 495.4 | 114 | 174 | 405 | 153 | 55 | 121.4 |
| 125 | 508.4 | 127 | 174 | 405 | 153 | 58 | 121.4 |
| 150 | 603.4 | 140 | 257 | 542 | 226 | 59 | 121.4 |
| 200 | 638.4 | 177 | 257 | 542 | 226 | 64 | 121.4 |
| 250 | 670.4 | 203 | 257 | 542 | 226 | 70 | 121.4 |
| 300 | 791.4 | 242 | 333 | 722 | 292 | 80 | 121.4 |
رسم تخطيطي للبوابة WBV3432P-2W-Fb PA-SA APL-510N-EX
ب
ب
صمام بوابة قرص الماء DNOVA WBVV3432P-2W-Fb-H، مادة الجسم - الفولاذ الكربوني، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - PTFE، مع مشغل هوائي مع نوابض رجوع PA-SA، LSU APL-510N-EX:
| „– | اسم | مادة |
| 1 | جسم | فولاذ كربوني WCB |
| 2 | صفعة | مادة البولي تترافلوروإيثيلين |
| 3 | القرص | الفولاذ المقاوم للصدأ AISI 316L |
| 4 | ينبع | الفولاذ المقاوم للصدأ AISI 316L |
| 5 | عشيق | الفولاذ المقاوم للصدأ AISI 316L |
| 6 | كم | الفولاذ المقاوم للصدأ 420 |
| 7 | حلقة O | NBR (النتريل) |
| 8 | طبق | الفولاذ الكربوني |
رسم تخطيطي لتفاصيل البوابة WBV3432P-2W-Fb PA-SA APL-510N-EX
ب
البيانات الفنية لمحركات SA الهوائية
| تصميم | مع نوابض العودة |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
ب
مواد أجزاء المحرك الهوائي SA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي للمواد الخاصة بالمحرك الهوائي SA
ب
خصائص وحدة مفتاح الحد APL-510N-EX:
| المعلمة | دلالة |
| حاوية | مقاوم لجميع الأحوال الجوية IP67/ NEMA4 4X،7،9 مقاوم للانفجار E EX d IIC T6 |
| الأجهزة المتوافقة | محركات هوائية ربع دورة؛ - أي مشغلات ذات دوران عمود بمقدار 90 |
| زاوية الدوران الكاملة | 90 درجة |
| غدد الكابلات | 2 × NPT 3/4 بوصة |
| التوصيل الكهربائي | أطراف لولبية 8 نقاط (0.08 - 2.5) مم2 |
| خيط غدة الكابل | 2 × NPT 3/4 بوصة |
| نوع المؤشر المرئي | نصف كرة ثنائي اللون: مفتوح (مفتوح) - أصفر، مغلق (مغلق) - أحمر |
| المفاتيح/المستشعرات | مفتاحان ميكانيكيان ومستشعران للقرب |
| الجهد المقدر، فولت | 250 |
| التيار المقدر، أ | 16 |
| درجة الحرارة المحيطة المسموح بها، درجة مئوية | من -20 إلى +66 |
| متوسط العمر، دورات | 10000000 |
| الوزن، كجم | 1.8 |
تحديد
توصيل
تعتمد تكلفة ومدة تسليم طلبك على عدة عوامل، منها نوع المنتج المطلوب، والكمية، وبلد المقصد. قد تختلف مدة التصنيع ومتطلبات الشحن لكل منتج، مما قد يؤثر على جدول التسليم الإجمالي.
للحصول على معلومات دقيقة ومحدثة حول تكاليف التوصيل ومواعيده، ننصح بالتواصل مع مديري المبيعات لدينا. سيسعدهم تزويدكم بعرض سعر مفصل ووقت تسليم تقديري بناءً على متطلباتكم الخاصة.
لا تتردد في التواصل معنا لأي أسئلة أو مساعدة إضافية بخصوص طلبك.
