وصف
تم تصميم صمامات الفراشة لاستخدامها كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة إمداد الحرارة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الكهربائية ربع الدورة للتحكم عن بعد ومحليًا في دوران 0 درجة إلى 270 درجة لصمام الإغلاق من أنواع مثل صمام الكرة وما إلى ذلك.
مبدأ التشغيل: تُركَّب المحركات الكهربائية مباشرةً على صمامات الأنابيب. تتوافق أبعاد التركيب مع المعيار الدولي ISO 05211 / DIN3337. تُستخدم أربعة مفاتيح دقيقة لتحديد حركة عمود الخرج إلى مواضع نهاية مشغل الصمام. صُمِّمت المحركات للعمل في وضع التشغيل قصير المدى الاسمي S2.
ب
ب

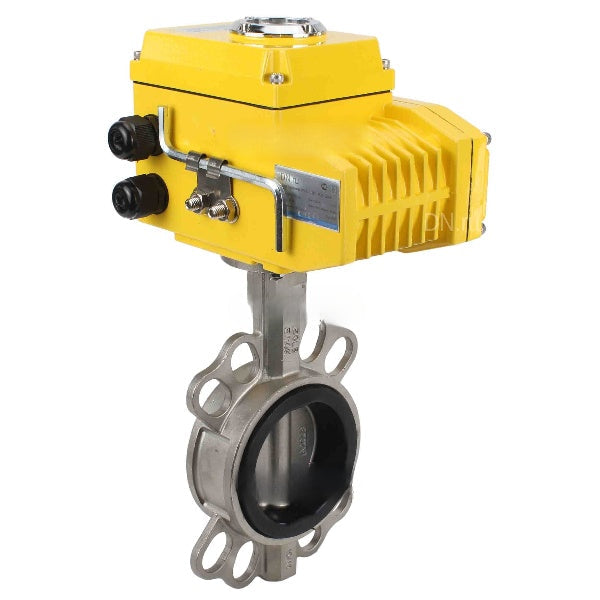

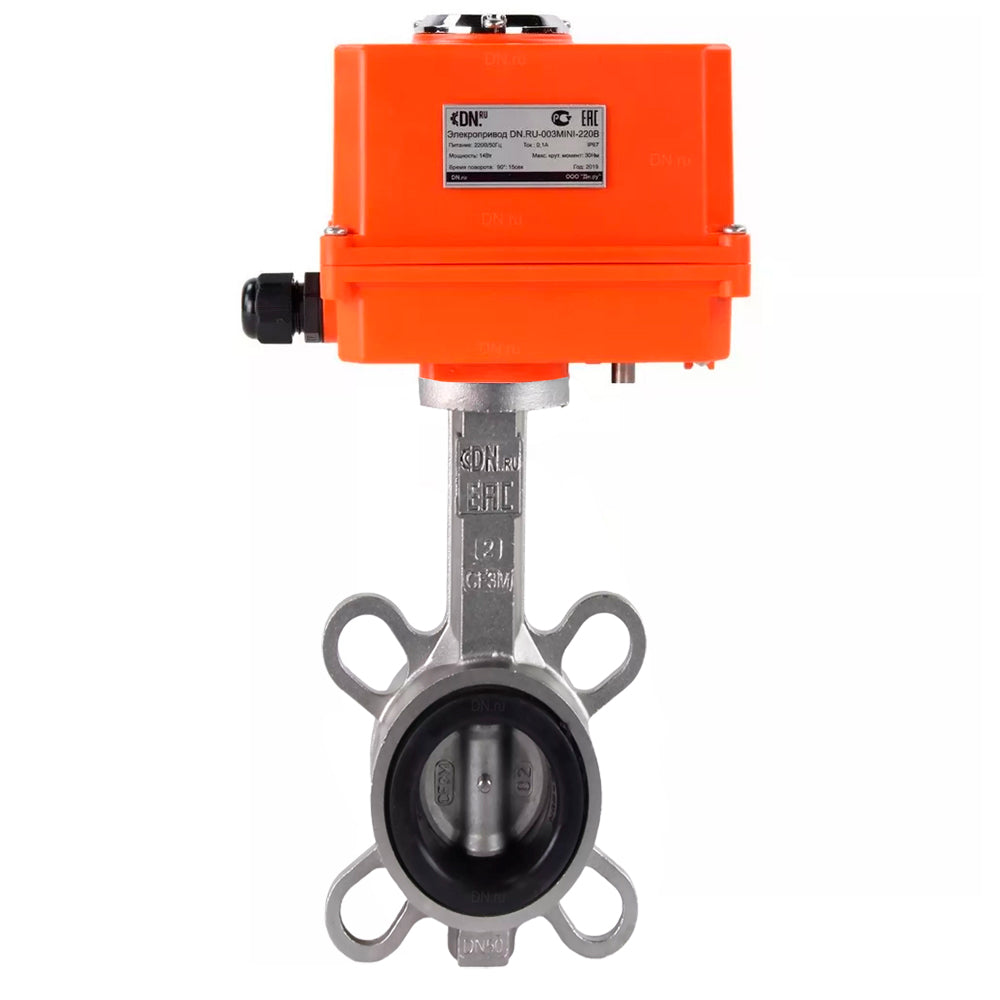

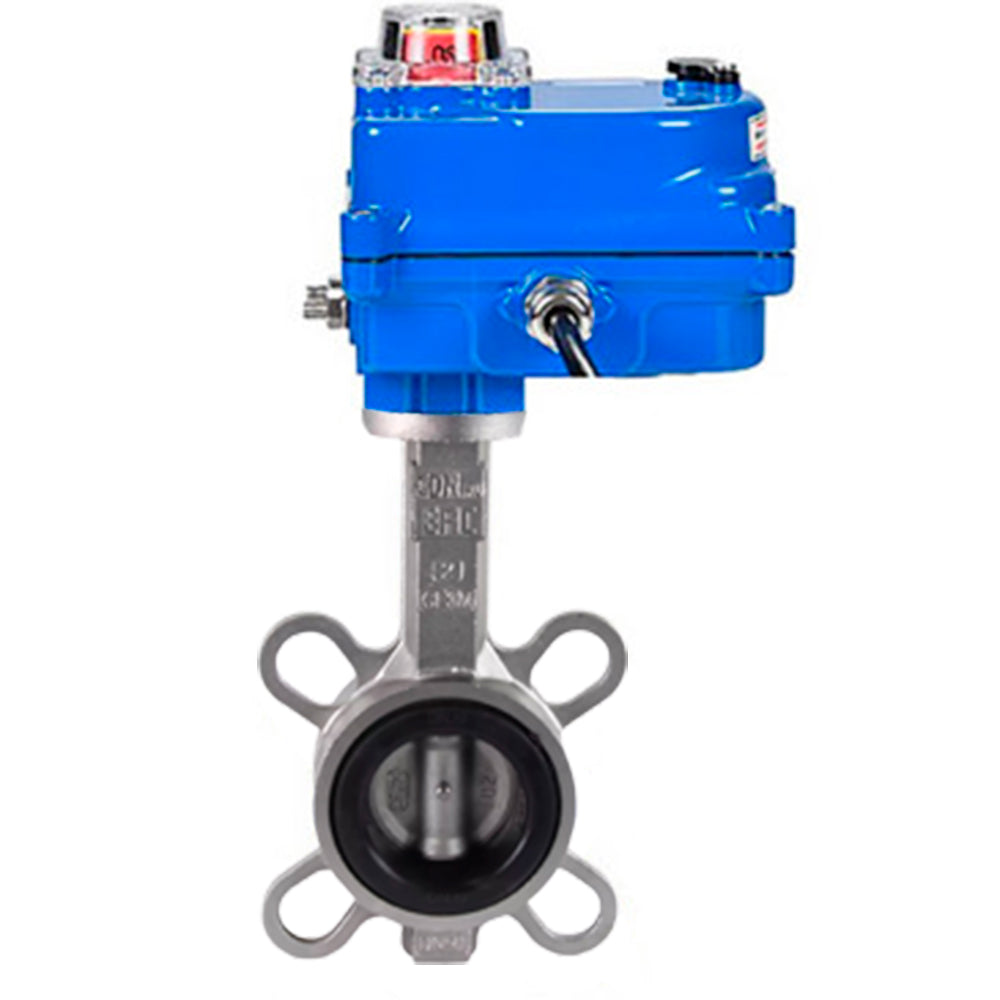

المعايير الفنية لصمام فراشة الماء DNOVA WBV3131V-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - Viton، المحرك الكهربائي QT-N-xEM-O1 220 فولت:
|
مميزة |
قيمة |
|
نوع الصمام |
قرص دوار |
|
القطر |
50-250 ملم |
|
الضغط الاسمي |
16 بار |
|
درجة حرارة وسط العمل |
من -20 إلى +200 درجة مئوية |
|
طلب |
إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
|
نوع الاتصال |
متداخلة |
|
نوع التحكم |
المحرك الكهربائي |
|
فئة الضيق |
أ |
|
بلد الصنع |
الصين |
|
عمر الخدمة |
10 سنوات |
|
ضمان |
12 شهرًا |
الخصائص التقنية للمشغلات ربع الدورة DNOVA QT-N-xEM-O1 220V:
|
المعلمة |
قيمة |
|
نوع المحرك الكهربائي |
ربع دورة |
|
عزم المحرك |
30-800 نيوتن متر |
|
جهد الإمداد |
220 فولت |
|
درجة الحرارة المحيطة |
من -20 إلى +70 درجة مئوية |
|
طلب |
إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
|
النسخة المناخية |
يو 1 |
|
نوع الاتصال |
ايزو 5211 |
ب
ب
أبعاد وأحجام تركيب صمام الفراشة المائي DNOVA WBV3131V-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - Viton، المحرك الكهربائي QT-N-xEM-O1 220 فولت:
| القطر | أ، مم | ب، مم | ج، مم | PCD، مم | د، مم | همم | س° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
ب
ب
الأحجام الكلية وأحجام التركيب لمشغلات ربع الدورة DNOVA QT-N-xEM-O1 220V:
| نموذج | X، مم | ز، مم | ي، مم |
| QT-003 أزرق | 121 | 110.2 | 100.09 |
| QT-003 ميني | 157 | 115 | 90 |
| كيو تي-003 | 140 | 118 | 109 |
| كيو تي-005 | 166 | 122 | 118 |
| كيو تي-008 | 200 | 128 | 133 |
| كيو تي-010 | 200 | 128 | 133 |
| كيو تي-015 | 200 | 128 | 133 |
| كيو تي-020 | 269 | 155 | 174 |
| كيو تي-030 | 269 | 155 | 174 |
| كيو تي-040 | 269 | 155 | 174 |
| كيو تي-060 | 269 | 155 | 174 |
| كيو تي-080 | 268 | 212 | 164 |
| كيو تي-100 | 309 | 178 | 200 |
| كيو تي-200 | 309 | 178 | 200 |
ب
ب
مواد أجزاء صمام الفراشة المائي DNOVA WBV3131V-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - Viton، المحرك الكهربائي QT-N-xEM-O1 220 فولت:
|
„– |
اسم القطعة |
مادة |
|
1 |
جسم |
الفولاذ المقاوم للصدأ 304 |
|
2 |
قرص |
الفولاذ المقاوم للصدأ 304 |
|
3 |
ختم المقعد |
فيتون |
|
4 |
ينبع |
الفولاذ المقاوم للصدأ SS 416 |
|
5 |
مقبض |
الفولاذ الكربوني |
ب
ب
تصميم مشغلات ربع دورة DNOVA QT-N-xEM-O1 380V:
|
„– |
اسم |
|
1 |
عمود الإخراج |
|
2 |
قفل الكابل |
|
3 |
المحدد الميكانيكي |
|
4 |
مفتاح يدوي |
|
5 |
جسم |
|
6 |
غطاء |
|
7 |
نافذة التفتيش |
|
8 |
حماية من الغبار |
ب
