Manual quarter-turn gearbox
The number that matters
Max. medium temperature
180درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- الأحماض
- القلويات
- إمدادات المياه
- التدفئة
- الصناعة الكيميائية
- صناعة النفط والغاز
- صناعة الأغذية
تم تصميم صمام الفراشة لاستخدامه كصمام إغلاق أو تحكم للتحكم في التدفقات في أنظمة إمداد الحرارة وأنظمة إمداد المياه وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.

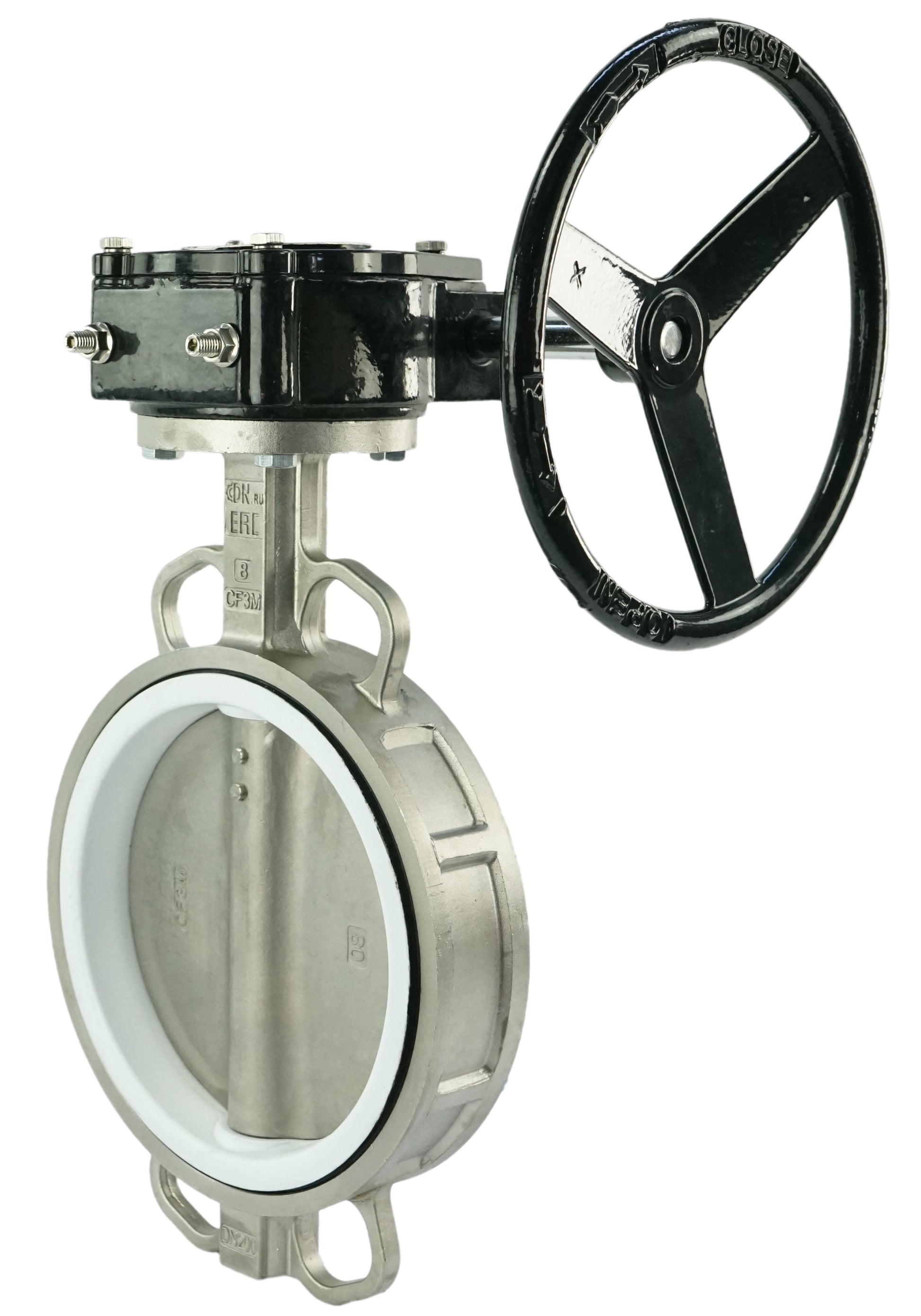

يسمح لك مخفض DNOVA بضبط الموضع المطلوب لعنصر الإغلاق يدويًا بمقدار ربع دورة، ويعمل كبديل لمحركات الربع دورة الهوائية أو الكهربائية أو الهيدروليكية.
ب
ب
الخصائص التقنية لصمامات الفراشة DNOVA WBV3131P-2W-Fb DN50-300 PN16، الفولاذ المقاوم للصدأ 304، PTFE:
| مميزة | معنى |
| نوع الغالق | قرص دوار |
| القطر | 50-300 ملم |
| الضغط الاسمي | 16 بار |
| درجة حرارة بيئة العمل | من -10 إلى +180 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
| نوع الاتصال | شفة متداخلة |
| نوع التحكم | يدوي (مقبض، علبة تروس) |
| فئة الختم | أ |
| عمر الخدمة | 10 سنوات |
| يضمن | 12 شهرًا |
ب
ب
المخفضات DNOVA RDN RQN
ب
الخصائص التقنية لعلب التروس DNOVA RDN RQN:
| مميزة | معنى |
| درجة حرارة بيئة العمل | من -40 إلى +120 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
| نوع الاتصال | ايزو 5211 |
ب
ب
رسم تخطيطي لأبعاد صمامات الفراشة DNOVA WBV3131P-2W-Fb DN50-300 PN16، مصنوعة من الفولاذ المقاوم للصدأ 304، PTFE
ب
الأبعاد الكلية والتركيبية لصمامات الفراشة DNOVA WBV3131P-2W-Fb DN50-300 PN16، الفولاذ المقاوم للصدأ 304، PTFE:
| القطر | أ، مم | ب، مم | ج، مم | PCD، مم | د، مم | همم | س° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
ب
ب
رسم تخطيطي لأبعاد علب التروس DNOVA RDN RQN
ب
الأبعاد الكلية وأبعاد التركيب لعلب التروس DNOVA RDN RQN:
| نموذج | أ، مم | ب، مم | Г˜C، مم | د، مم | ج، مم | ج، مم | ت، مم | Г˜F، مم | 4م، مم | ارتفاع × ارتفاع، مم |
| RDN-1 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 9 × 9 |
| RDN-2 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 11 × 11 |
| RDN-3 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 14 × 14 |
| RDN-4 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M10 | 17 × 17 |
| RDN-5 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M12 | 22 × 22 |
ب
ب
رسم تخطيطي لمواد صمامات الفراشة DNOVA WBV3131P-2W-Fb DN50-300 PN16، الفولاذ المقاوم للصدأ 304، PTFE
ب
مواد أجزاء صمامات الفراشة DNOVA WBV3131P-2W-Fb DN50-300 PN16، الفولاذ المقاوم للصدأ 304، PTFE:
| لا. | اسم القطعة | مادة |
| 1 | إطار | الفولاذ المقاوم للصدأ 304 |
| 2 | القرص | الفولاذ المقاوم للصدأ 304 |
| 3 | ختم السرج | مادة البولي تترافلوروإيثيلين |
| 4 | مخزون | الفولاذ المقاوم للصدأ SS 416 |
| 5 | رافعة | الفولاذ الكربوني |
- Body material
- الفولاذ المقاوم للصدأ AISI 304
- Maximum allowable temperature
- 180 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- علبة التروس
- Operating environment
- ماء والأحماض والقلويات
- Applications
- إمدادات المياه والتدفئة والصناعة الكيميائية وصناعة النفط والغاز وصناعة الأغذية وصناعة اللب والورق
- Nominal pressure
- 16 بار
- Type of seal
- مادة البولي تترافلوروإيثيلين
- Disc material
- الفولاذ المقاوم للصدأ AISI 304
- Limit switches
- لا
- Country of origin
- الصين
