وصف
تم تصميم صمامات الفراشة لاستخدامها كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة إمداد الحرارة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الكهربائية ربع دورة من الإصدار المقاوم للانفجار للتحكم عن بعد ومحليًا في دوران جسم الإغلاق بمقدار 0 درجة إلى 270 درجة لأنواع مثل صمام الكرة وما إلى ذلك. وهي تستخدم على نطاق واسع في مختلف فروع الاقتصاد الوطني: في الغاز والنفط والمعادن والصناعات الغذائية والإسكان والخدمات المجتمعية وما إلى ذلك. مناسبة للاستخدام في المناطق الصناعية الخطرة بالانفجار.
ب
ب

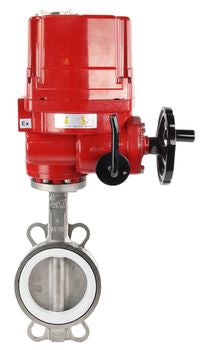

المعايير الفنية لصمام فراشة الماء DNOVA WBV3131P-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - PTFE، المحرك الكهربائي QT-EX-xEM-O2 24V:
|
مميزة |
قيمة |
|
نوع الصمام |
قرص دوار |
|
القطر |
50-300 ملم |
|
الضغط الاسمي |
16 بار |
|
درجة حرارة وسط العمل |
من -10 إلى +180 درجة مئوية |
|
طلب |
إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
|
نوع الاتصال |
متداخلة |
|
نوع التحكم |
المحرك الكهربائي |
|
فئة الضيق |
أ |
|
بلد الصنع |
الصين |
|
عمر الخدمة |
10 سنوات |
|
ضمان |
12 شهرًا |
الخصائص التقنية للمشغلات ربع الدورة DNOVA QT-EX-xEM-O2 24V:
|
مميزة |
قيمة |
|
نوع المحرك الكهربائي |
ربع دورة |
|
عزم المحرك |
100–1000 نيوتن متر |
|
جهد الإمداد |
24 فولت |
|
درجة الحرارة المحيطة |
من -20 إلى +60 درجة مئوية |
|
طلب |
إمدادات المياه، إمدادات التدفئة، الصناعة الكيميائية، صناعة النفط والغاز، صناعة الأغذية، صناعة اللب والورق |
|
الحماية من الانفجار |
ExdIICT4 |
|
نوع الاتصال |
ايزو 5211 |
ب
ب
أبعاد وأحجام تركيب صمام الفراشة المائي DNOVA WBV3131P-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - PTFE، المحرك الكهربائي QT-EX-xEM-O2 24V:
| القطر | أ، مم | ب، مم | ج، مم | PCD، مم | د، مم | همم | س° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
ب
ب
الأحجام الكلية وأحجام التركيب لمشغلات ربع الدورة DNOVA QT-EX-xEM-O2 24V:
| نموذج | X، مم | ز، مم | ي، مم |
| EX-010 | 255 | 265 | 170 |
| EX-015 | 255 | 265 | 170 |
| EX-020 | 280 | 270 | 200 |
| EX-030 | 310 | 310 | 200 |
| EX-040 | 310 | 310 | 200 |
| EX-050 | 310 | 310 | 200 |
| EX-060 | 420 | 350 | 350 |
| إي إكس-100 | 420 | 350 | 350 |
| إي إكس-200 | 420 | 350 | 350 |
ب
مواد أجزاء صمام الفراشة المائي DNOVA WBV3131P-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - PTFE، المحرك الكهربائي QT-EX-xEM-O2 24V:
|
„– |
اسم القطعة |
مادة |
|
1 |
جسم |
الفولاذ المقاوم للصدأ 304 |
|
2 |
قرص |
الفولاذ المقاوم للصدأ 304 |
|
3 |
ختم المقعد |
مادة البولي تترافلوروإيثيلين |
|
4 |
ينبع |
الفولاذ المقاوم للصدأ SS 416 |
|
5 |
مقبض |
الفولاذ الكربوني |
