صمام فراشة الماء

تم تصميم صمامات الفراشة لاستخدامها كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة إمداد الحرارة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.

مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.

تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DA-XXX والمحركات الدوارة الهوائية مزدوجة الفعل PA-SA-XXX مع زنبرك العودة لأتمتة التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.

يتيح مشغل HDM اليدوي ثنائي الدوران بترس دودي وعلبة تروس تخفيض السرعة ضبط الموضع المطلوب لصمام الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري للتجاوز اليدوي إلى توفير الحل الأمثل والأكثر فعالية لمجموعة كاملة من تطبيقات التجاوز اليدوي.

ب

ب

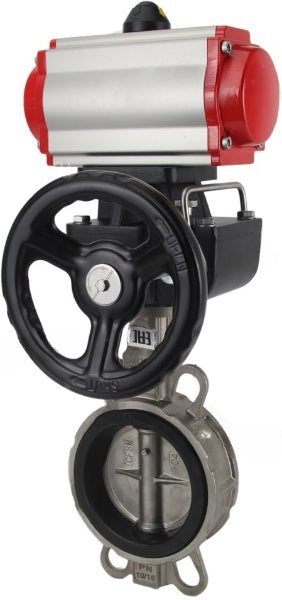

المعايير الفنية لصمام الفراشة المائي DNOVA WBV3131N-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - NBR، المحرك الهوائي PA-DA عجلة يدوية مزدوجة الحركة MON:

صمامات الفراشة WBV3131N-2W-Fb-H، مادة الهيكل - فولاذ مقاوم للصدأ AISI 304، مادة القرص - فولاذ مقاوم للصدأ AISI 304، الختم - NBR، مشغل هوائي PA-DA مزدوج الحركة MON

ب

أبعاد وأبعاد صمامات الفراشة DNOVA WBV3131N-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - NBR، المحرك الهوائي PA-DA عجلة يدوية مزدوجة الحركة MON:

القطر	أ، مم	ب، مم	ج، مم	PCD، مم	د، مم	همم	س°
DN50	72.5	130.5	43	125	19	220	45
DN65	77.5	146.5	46	145	19	220	45
DN80	92	156	46	160	19	220	22.5
DN100	109	168.5	52	180	19	260	22.5
DN125	127	190.5	56	210	19	260	22.5
DN150	141	213.5	56	240	23	260	22.5
DN200	166	246.5	60	295	23	-	15
DN250	203	283	68	355	28	-	15

صمامات الفراشة WBV3131N-2W-Fb-H، مادة الهيكل: فولاذ مقاوم للصدأ AISI 304، مادة القرص: فولاذ مقاوم للصدأ AISI 304، الختم: NBR، مشغل هوائي PA-DA، عجلة يدوية مزدوجة الحركة MON

ب

ب

مواد صمامات الفراشة DNOVA WBV3131N-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - NBR، المحرك الهوائي PA-DA عجلة يدوية مزدوجة الحركة MON:

مخطط الأجزاء والمواد صمامات الفراشة WBV3131N-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - NBR، مشغل هوائي PA-DA مزدوج الحركة MON

ب

ب

البيانات الفنية للمحركات الهوائية PA-DA:

„–	اسم	مادة
1	حاوية	الألومنيوم المبثوق
2	المقابس الجانبية	الألومنيوم المصبوب
3	معدات	الفولاذ المقاوم للصدأ
4	مكبس	الفولاذ/الألومنيوم
5	المقابس	الفولاذ المقاوم للصدأ
6	حلقة المكبس	إن بي آر
7	الينابيع	فولاذ زنبركي
8	محمل المكبس	البلاستيك الهندسي
9	حلقة المكبس	إن بي آر
10	سدادة	إن بي آر
11	حلقة الدفع	البلاستيك الهندسي
12	جرس	البلاستيك الهندسي
13	غسالة	الفولاذ المقاوم للصدأ
14	مشبك الربيع	الفولاذ المقاوم للصدأ
15	مؤشر	بلاستيك
16	غطاء المؤشر	بلاستيك
17	المحمل	البلاستيك الهندسي
18	كاميرا	فُولاَذ
19	المحمل	إن بي آر
20	المحمل	البلاستيك الهندسي
21	المحمل	البلاستيك الهندسي
22	حلقة الختم	إن بي آر
23	حلقة الختم	إن بي آر
24	المحمل	الفولاذ المقاوم للصدأ
25	صامولة الضبط	الفولاذ المقاوم للصدأ
26	برغي التعديل	الفولاذ المقاوم للصدأ
27	كم	الألومنيوم

رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA

ب

ب

المعايير الفنية لعجلة اليد MON:

اسم	قيمة
النسخة المناخية	يو، يو إتش إل، تي، أوم
درجة الحماية، IP	67
نوع الاتصال	ايزو 5211

مضاعف يدوي MON

ب

ب

أبعاد وأبعاد عجلة اليد MON:

نموذج	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO	MON4-1200-T54-ISO
ب1، مم	14	17	22	27
ن، مم	22	22	28	32
ب2، مم	14	17	22	27
م، مم	16	18	22	30
D1، مم	Г˜50	Г˜70	Г˜102	Г˜102
4-M1، مم	4-M6	4-M8	4-M10	4-M10
D2، مم	Г˜70	Г˜102	Г˜125	Г˜125
4-م2، مم	4-M8	4-M10	4-M12	4-M12
هـ، مم	70 × 70	95 × 95	114 × 114	129 × 129
د3، مم	Г˜50	Г˜70	Г˜102	Г˜125
4-Г˜1، مم	4-6.5	4-8.5	4-10.5	4-12.5
D4، مم	Г˜70	Г˜102	Г˜125	Г˜140
4-Г˜2، مم	4-8.5	4-10.5	4-12.5	4-16.5
أ، مم	90	125	140	188.5
ب، مم	55	64	71	93
ج، مم	Г˜88	Г˜110	Г˜129	Г˜174
ف، مم	115	135	166	202
ت، مم	44	62.5	70	94
ي، مم	145	178	212	280
همم	120	133	180	195
س، مم	53	56.5	68.7	84
ك، مم	10	13	12.5	15
عجلة يدوية، مم	180	200	280	320

رسم تخطيطي لأبعاد وأبعاد عجلة اليد MON MON

ب

ب

مواد عجلة اليد MON:

„–	اسم	مادة
1	ساق لتثبيت المحرك الهوائي	الفولاذ 45
2	حلقة الختم	EPDM
3	زنبرك التثبيت	فولاذ زنبركي
4	غطاء الطرف العلوي	سبائك الألومنيوم
5	أفسد	الفولاذ 304
6	قوس القفل (القضيب الرئيسي)	الفولاذ 304
7	الإسكان	سبائك الألومنيوم
8	حلقة الختم	EPDM
9	وحدة التروس	الحديد الزهر BCh50
10	اقتران الانتقال	الحديد الزهر BCh40
11	ساق التروس	الحديد الزهر BCh40

مواد عجلة اليد
