Parts
The number that matters
Max. medium temperature
120درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- هواء
- وسائل الإعلام المحايدة
- إمدادات المياه
- التدفئة
- الصناعة الكيميائية
- صناعة النفط والغاز
- صناعة الأغذية
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة إمداد الحرارة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية ذات الفعل المزدوج PA-DA-XXX والمحركات الدوارة الهوائية ذات زنبرك الإرجاع PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.
يتم استخدام الصمام الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
ب
ب

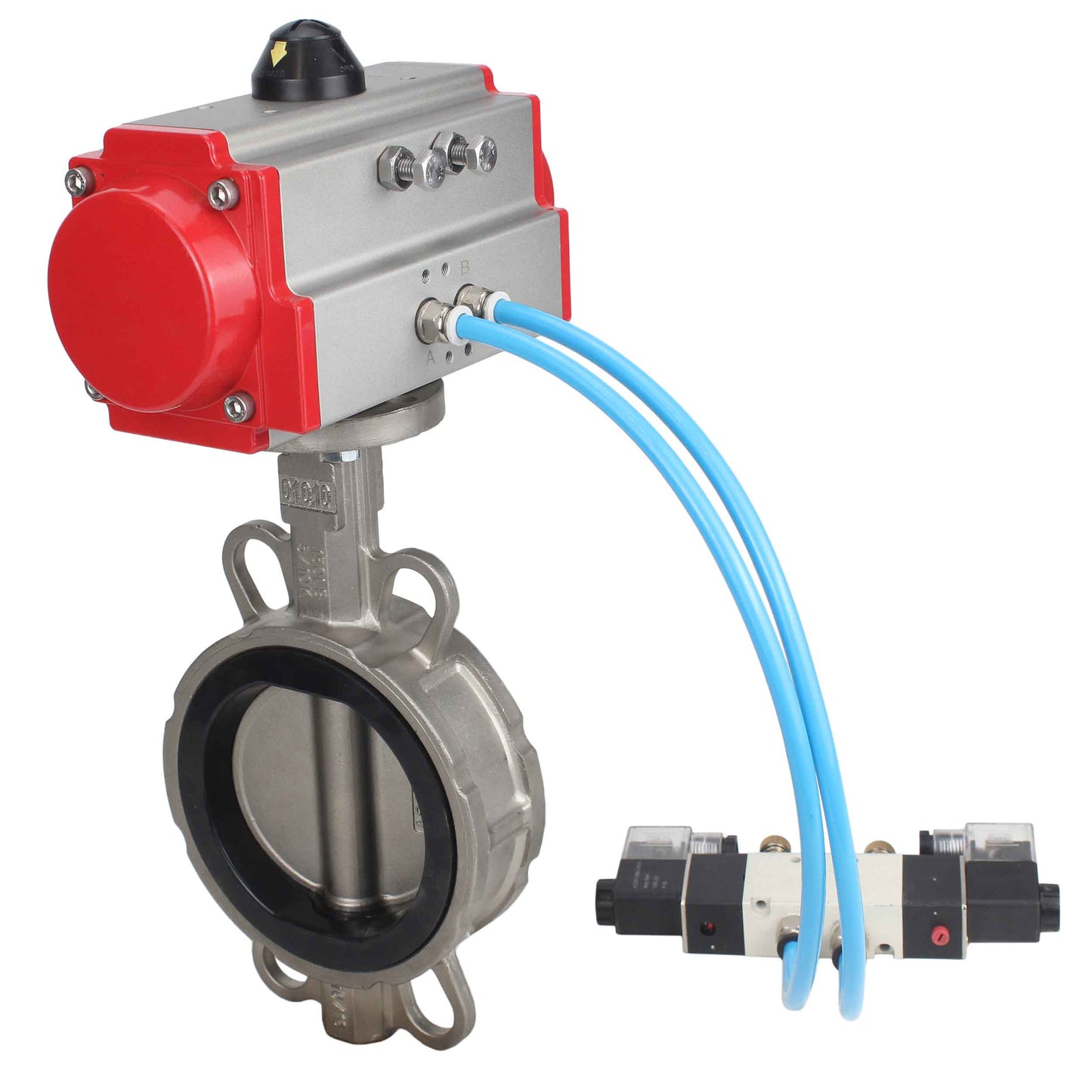

المعايير الفنية لصمام الفراشة المائي DNOVA WBV3131E-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4V320-10 220V:
| مميزة | معنى |
| نوع البوابة | قرص دوار |
| القطر | 50-250 ملم |
| الضغط الاسمي | 16 بار |
| درجة حرارة وسط العمل | من -20 إلى +120 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
| نوع الاتصال | شفة متداخلة |
| نوع التحكم | مشغل هوائي |
| فئة الختم | أ |
| بلد الشركة المصنعة | الصين |
| عمر الخدمة | 10 سنوات |
| ضمان | 12 شهرًا. |
صمامات الفراشة WBV3131E-2W-Fb-H، مادة الهيكل - فولاذ مقاوم للصدأ AISI 304، مادة القرص - فولاذ مقاوم للصدأ AISI 304، الختم - EPDM، مشغل هوائي PA-DA مزدوج الفعل، 4V320-10 220 فولت
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV3131E-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4V320-10 220 فولت:
| القطر | أ، مم | ب، مم | ج، مم | PCD، مم | د، مم | همم | س° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
صمامات الفراشة WBV3131E-2W-Fb-H، مادة الهيكل: فولاذ مقاوم للصدأ AISI 304، مادة القرص: فولاذ مقاوم للصدأ AISI 304، الختم: EPDM، مشغل هوائي PA-DA مزدوج الفعل، 4V320-10 220 فولت
ب
ب
مواد صمامات الفراشة DNOVA WBV3131E-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4V320-10 220 فولت:
| „– | اسم القطعة | مادة |
| 1 | جسم | الفولاذ المقاوم للصدأ 304 |
| 2 | القرص | الفولاذ المقاوم للصدأ 304 |
| 3 | ختم المقعد | EPDM |
| 4 | ينبع | الفولاذ المقاوم للصدأ SS 416 |
| 5 | مقبض | الفولاذ الكربوني |
مخطط الأجزاء والمواد صمامات الفراشة WBV3131E-2W-Fb-H، مادة الجسم - الفولاذ المقاوم للصدأ AISI 304، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - EPDM، مشغل هوائي PA-DA مزدوج الفعل، 4V320-10 220 فولت
ب
ب
البيانات الفنية للمحركات الهوائية PA-DA:
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
مشغل هوائي PA-DA
ب
ب
مواد مكونات المحرك الهوائي PA-DA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA
ب
ب
المعايير الفنية للصمام الهوائي 4V320-10 220V:
| اسم | معنى |
| نوع الصمام الهوائي | صمام منزلق |
| ضغط العمل، بار | 1.5 غرام · 8 |
| جهد التغذية، فولت | 220 فولت |
| إجمالي الطاقة، فولت | 4.5 |
| يتحكم | كهرومغناطيسي مزدوج الجوانب |
| تردد التشغيل، دورة/ثانية | 5 |
صمام هوائي 4V320-10 220 فولت
ب
ب
أبعاد وأبعاد صمام هوائي 4V320-10 220V:
| نموذج صمام هوائي | 4V320-10 |
| أ، مم | 71.9 |
| ب، مم | 45 |
| ج، مم | 94.4 |
| د، مم | 27 |
| هـ، مم | 69 |
| ف، مم | 40 |
| انا، مم | 24 |
| ك، مم | 40 |
| ل، مم | 188.8 |
| م، مم | 69.4 |
| ن، مم | 50 |
| أوه، مم | 82.4 |
| ب، مم | 24 |
| س، مم | 20 |
| ت، مم | 6.5 |
| U, مم | 2.4 |
| V، مم | 4 |
| همم | 82.4 |
رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4V320-10 220V
- Body material
- الفولاذ المقاوم للصدأ AISI 304
- Maximum allowable temperature
- 120 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- مشغل هوائي
- Operating environment
- ماء وهواء ووسائل الإعلام المحايدة
- Applications
- إمدادات المياه والتدفئة والصناعة الكيميائية وصناعة النفط والغاز وصناعة الأغذية وصناعة اللب والورق
- Nominal pressure
- 16 بار
- Type of seal
- EPDM
- Disc material
- الفولاذ المقاوم للصدأ AISI 304
- Manual override
- لا
- Limit switches
- لا
- Supply voltage
- 220 فولت
- Type of pneumatic actuator
- عمل مزدوج
- Country of origin
- الصين
