وصف
صمام الفراشة WBV1632E-2W-Fb مصمم للاستخدام كصمام إغلاق أو تحكم للتحكم في تدفقات المياه في أنظمة التدفئة، وإمدادات المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
صُممت مشغلات PA-SA الهوائية لأتمتة عملية التحكم في صمامات الإغلاق الصناعية - الصمامات والصمامات الكروية. أما مشغلات DNOVA الهوائية، فهي مصممة للاستخدام الداخلي والخارجي. جميع أجزائها الداخلية والخارجية مطلية بطبقة مقاومة للتآكل.
تستخدم الموزعات الهوائية 4V320-08 220V 220V للتحكم في الأنظمة الهوائية ذات سطح التزاوج NAMUR، لتثبيت الموزعين من خلال الثقوب الموجودة في الجسم.
صُممت وحدة تحضير الهواء AFC2000 لتنظيف الهواء المضغوط من رطوبة القطرات والجسيمات الصلبة، وإزالة المكثفات، والحفاظ على الضغط تلقائيًا عند مستوى محدد، وتزويد عناصر النظام الهوائي بزيت التشحيم من الخزان، بمعدل تدفق يتراوح بين 500 و10000 لتر/دقيقة. يضيف جهاز التشحيم (بخاخ الزيت) زيتًا بلزوجة 32 مم²/ثانية (cSt) عند درجة حرارة 40 درجة مئوية إلى النظام الهوائي، وذلك لتعزيز تزييت مكونات التحكم - الأسطوانات الهوائية والموزعات الهوائية.
صُممت وحدة مفتاح الحد APL-510N EX لإرسال إشارات بصرية وكهربائية إلى مواضع نهاية عنصر إغلاق الصمام. تُركّب الوحدة أعلى سطح المحرك الهوائي ومتصلة بعمود الإدارة - وفقًا لمعيار DIN. عادةً ما يحتوي الصندوق المُحكم الإغلاق على مستشعرين يتتبعان موضع عمود الإدارة ويرسلان إشارات في المواضع القصوى. يُمكن رؤية مؤشر بصري ثلاثي الأبعاد على هيكل الوحدة: أحمر - مغلق وأصفر - مفتوح.
ب
ب

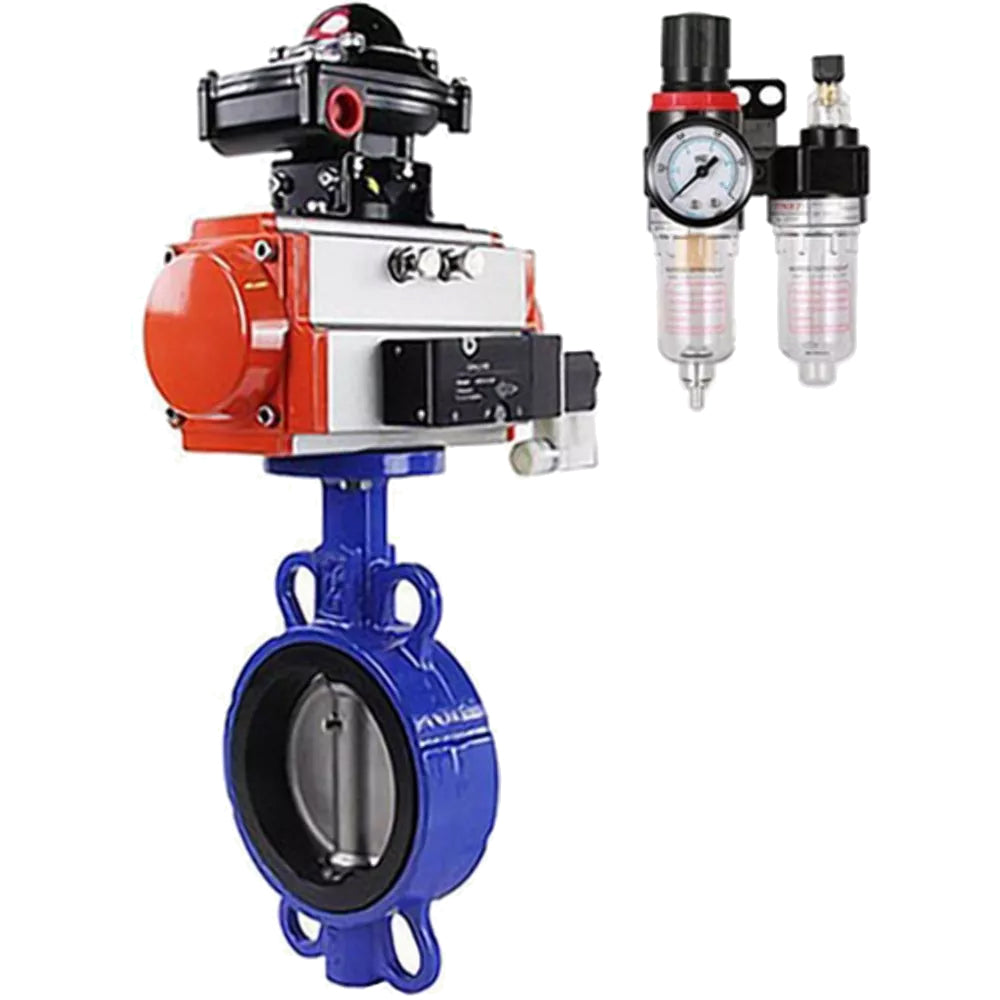

الخصائص التقنية لصمامات الفراشة DNOVA WBV1632E-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - فولاذ مقاوم للصدأ AISI 316L، الختم - EPDM، مشغل هوائي PA-SA مع نوابض رجوع، 4V320-08 220 فولت، LSU APL-510N EX، ATU AFC2000
| المعلمة | معنى |
| القطر الاسمي DN، مم | 40 - 300 |
| الضغط الاسمي PN، بار | 16 |
| درجة حرارة بيئة العمل t، вЃ°C | من -20 إلى +110 |
| بيئة العمل |
الماء والبخار والبيئات العدوانية و السوائل ذات المحتوى الكاشط (الأسمنت والرمل والألومينا وما إلى ذلك) |
| اتجاه التدفق | ثنائي |
| نوع التحكم |
DN40-200 - مقبض DN250-300 - مخفض |
| الاتصال بخط الأنابيب | شفة متداخلة |
| مادة الجسم | الحديد الزهر QT450 |
| مادة الختم | EPDM مع طلاء مقاوم للتآكل |
| مدة الخدمة، سنوات | 10 |
ب
ب
رسم تخطيطي لأجزاء صمامات القرص الدوار DNOVA WBV1132N-2W-Fb DN40-300 PN16
ب
التفاصيل العامة ومواد صمامات الفراشة DNOVA WBV1132N-2W-Fb DN40-300 PN16
| لا. | اسم القطعة | مادة |
| 1 | إطار | الحديد الزهر QT450 |
| 2 | القرص | الفولاذ المقاوم للصدأ 316L |
| 3 | ختم السرج |
EPDM + مادة مقاومة للتآكل (سيليكون + جرافيت) |
| 4 | مخزون | الفولاذ 2Cr13 |
ب
ب
رسم تخطيطي لأبعاد صمامات الفراشة DNOVA WBV1132N-2W-Fb DN40-300 PN16
ب
الوزن العام وأبعاد صمامات الفراشة DNOVA WBV1132N-2W-Fb DN40-300 PN16
| DN | ل | ح | H1 | د2 | د1 | اختصار الثاني |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4- Г˜23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4- Г˜23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4- Г˜23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8- 20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4- Г˜23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4- Г˜23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4- Г˜25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4- Г˜25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-Г˜28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-Г˜28 |
ب
ب
رسم تخطيطي لأجزاء المحرك الهوائي DNOVA PA-SA
ب
ب
الأجزاء والمواد العامة للمحركات الهوائية DNOVA PA-SA
| لا. | التفاصيل | كمية | مادة |
| 1 | إطار | 1 | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | 2 | الألومنيوم المصبوب |
| 3 | معدات | 1 | الفولاذ المقاوم للصدأ |
| 4 | مكبس | 2 | الفولاذ/الألومنيوم |
| 5 | المقابس | 8 | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | 2 | إن بي آر |
| 7 | الينابيع | 0-12 | فولاذ زنبركي |
| 8 | محمل المكبس | 2 | البلاستيك الهندسي |
| 9 | حلقة المكبس | 2 | إن بي آر |
| 10 | سدادة | 2 | إن بي آر |
| 11 | حلقة الدفع | 2 | البلاستيك الهندسي |
| 12 | جرس | 1 | البلاستيك الهندسي |
| 13 | غسالة | 1 | الفولاذ المقاوم للصدأ |
| 14 | مشبك زنبركي | 2 | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | 1 | بلاستيك |
| 16 | غطاء المؤشر | 1 | بلاستيك |
| 17 | المحمل | 1 | البلاستيك الهندسي |
| 18 | كاميرا | 1 | فُولاَذ |
| 19 | المحمل | 1 | إن بي آر |
| 20 | المحمل | 1 | البلاستيك الهندسي |
| 21 | المحمل | 1 | البلاستيك الهندسي |
| 22 | حلقة الختم | 2 | إن بي آر |
| 23 | حلقة الختم | 2 | إن بي آر |
| 24 | المحمل | 2 | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | 2 | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | 2 | الفولاذ المقاوم للصدأ |
| 27 | كم | 2 | الألومنيوم |
ب
ب
رسم تخطيطي لأبعاد المحركات الهوائية DNOVA PA-SA
ب
معلمات الوزن والأبعاد العامة للمحركات الهوائية DNOVA PA-SA
| نموذج | أ، مم | ب، مم | ج، مم | ج، مم | د1 | د2 | ج | ل | ممم | ن، مم | الوزن، كجم |
| دنوفا PA-SA-052 | 153 | 71 | 98 | 15 | ف03 | ف05 | 4-M5x8 | 4-M6x10 | 80 | 30 | 1.3 |
| دنوفا PA-SA-065 | 174 | 82 | 115 | 15 | ف05 | ف07 | 4-M6x10 | 4-M8x12 | 80 | 30 | 2.1 |
| دنوفا PA-SA-083 | 216 | 101 | 135 | 15 | ف05 | ف07 | 4-M6x10 | 4-M8x12 | 80 | 30 | 3.7 |
| دنوفا PA-SA-105 | 279 | 119 | 160 | 25 | ف07 | F10 | 4-M8x12 | 4-M10x16 | 80 | 30 | 7.1 |
| دنوفا PA-SA-130 | 308 | 137.5 | 193 | 25 | ف07 | F10 | 4-M8x12 | 4-M10x16 | 80 | 30 | 10.9 |
| دنوفا PA-SA-140 | 405 | 153 | 210 | 30 | F10 | ف12 | 4-M10x16 | 4-M12x20 | 130 | 30 | 15.7 |
| دنوفا PA-SA-160 | 465 | 175 | 237 | 30 | F10 | ف12 | 4-M10x16 | 4-M12x20 | 130 | 30 | 23.6 |
| دنوفا PA-SA-210 | 542 | 226 | 295 | 40 | / | ف14 | / | 4-M12x20 | 130 | 30 | 46.6 |
| دنوفا PA-SA-270 | 722 | 292 | 371 | 52 | / | إف16 | / | 4-M20x24 | 130 | 30 | 98.3 |
| دنوفا PA-SA-300 | 825 | 335 | 392 | 52 | / | إف16 | / | 4-M20x24 | 130 | 30 | 143 |
| دنوفا PA-SA-350 | 866 | 385 | 448 | 52 | / | إف16 | / | 4-M20x24 | 130 | 30 | 188 |
ب
ب
الخصائص التقنية للموزع الهوائي 4V320-08 220V 220V
| اسم | معنى |
| نوع الموزع الهوائي | صمام البكرة |
| مادة الجسم | سبائك الألومنيوم والبوليمر التقني |
| يتحكم | كهرومغناطيسي ثنائي الاتجاه |
| مخطط العمل |
5/2 5 خطوط عمل؛ 2 موضع |
| مساحة المقطع العرضي الفعالة، مم2 |
الموديل 4V320-8 - 25 (Cv = 1.4) الموديل 4V320-10 - 30 (Cv = 1.68) |
| خيط المنافذ العاملة |
الموديل 4V320-8 - G 1/4 بوصة الموديل 4V320-10 - G 3/8" |
| خيط منفذ العادم |
الموديل 4V320-8 - G 1/4 بوصة الموديل 4V320-10 - G 1/4 بوصة |
| ضغط العمل، بار | 1.5 غرام · 8 |
| أقصى ضغط، بار | 12 |
| بيئة العمل |
هواء نقي (دقة الترشيح 40 ميكرون) |
| جهد التغذية، فولت | 220 |
| قوة كاملة، VA | 4.5 |
|
التغييرات المسموح بها في جهد الإمداد |
ب±10% |
| درجة الحماية/فئة العزل | IP65/F |
| درجة حرارة التشغيل، درجة مئوية | من -5 إلى +50 |
| أقصى تردد للاستجابة | 5 دورات في الثانية |
| الحد الأدنى لوقت التبديل، ثانية | 0.05 |
| معدل التدفق، لتر/دقيقة |
الموديل 4V320-8 - 1,350 الموديل 4V320-10 - 2,250 |
| متوسط الموارد والدورات | 20,000,000 |
| الوزن، كجم | 1,2 |
ب
ب
رسم تخطيطي لـ AFC2000
ب
المعلمات الرئيسية لوحدة تحضير الهواء AFC2000
| ضغط العمل، بار | 8 |
| أقصى ضغط، بار | 10 |
| نطاق الضغط القابل للتعديل، بار | 0.5 غرام · 9 |
| ضغط التدمير، بار | 15 |
| اتصال الهواء | 1/4 بوصة |
| درجة حرارة التشغيل، درجة مئوية | من -5 إلى +60 |
| حجم الجسيمات المفلترة، ميكرومتر | 40 |
| لزوجة الزيت | ISO VG 32 |
| الوزن، كجم | 0.395 |
| تكوين الطقم | فاصل رطوبة الفلتر، منظم الضغط، المزلق، الحامل |
ب
ب
كتلة مفتاح الحد DNOVA APL-510N EX
ب
خصائص وحدة مفتاح الحد DNOVA APL-510N EX
| المعلمة | معنى |
| إطار |
مقاوم للعوامل الجوية IP67/ NEMA4 4X،7،9 مقاومة للانفجار E EX d IIC T6 |
| الأجهزة المتوافقة |
- محركات هوائية ربع دورة؛ - أي مشغلات ذات دوران عمود بمقدار 90 درجة |
| زاوية الدوران الكاملة | 90 درجة |
| مدخلات الكابل | 2 × NPT 3/4 بوصة |
| اتصال كهربائي | أطراف المشبك اللولبي 8 نقاط (0.08 - 2.5) مم2 |
| خيط دخول الكابل | 2 × NPT 3/4 بوصة |
| نوع المؤشر المرئي | نصف كرة ثنائي اللون: مفتوح - أصفر، مغلق - أحمر |
| المفاتيح/المستشعرات | مفتاحان ميكانيكيان ومستشعران للقرب |
| الجهد الاسمي، فولت | 250 |
| التيار المقدر، أ | 16 |
| درجة الحرارة المحيطة المسموح بها، درجة مئوية | من -20 إلى +66 |
| متوسط الموارد والدورات | 10,000,000 |
| الوزن، كجم | 1.8 |
