وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DAXXX لأتمتة عملية التحكم في الصمامات الصناعية بأقصى عزم دوران يصل إلى 2128 نيوتن متر.
صُممت وحدة مفتاح الحدّ لإرسال إشارات بصرية وكهربائية إلى مواضع نهاية جسم إغلاق الصمام: صمام، رافعة، أو بوابة قرصية. تُركّب أعلى سطح المُشغّل الهوائي، ومتصلة بعمود المُشغّل وفقًا لمعيار DIN. عادةً ما يحتوي الصندوق المُغلق على مُستشعرين، يُراقبان موضع عمود المُشغّل ويُعطيان إشارة في المواضع القصوى. تُستخدم مفاتيح OMRON الدقيقة، أو المُستشعرات الحثية، أو مفاتيح القصب كمُستشعرات. يُمكن مُلاحظة الإشارة البصرية للموضع على غلاف الوحدة، حيث يوجد مُؤشر بصري ثلاثي الأبعاد (أحمر - مغلق وأخضر - مفتوح).
ب
ب
المعايير الفنية لصمام الفراشة المائي DNOVA WBV1631N-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - NBR، مع مشغل هوائي مزدوج الفعل PA-DA، LSU APL-210N:
| القطر الاسمي DN، مم | 50-150 |
| الضغط الاسمي PN، بار | 16 |
| درجة حرارة وسط العمل t، вЃ°C | NBR - من -10 إلى +90 EPDM - من -20 إلى +150 |
| وسط العمل | NBR - الماء والزيوت المعدنية، الهيدروكربونات والزيوت والدهون EPDM - الماء البارد والساخن والهواء الخالي من الشوائب الزيتية والشحمية ووسائط أخرى. شوائب الزيت والشحوم والبيئات الأخرى مادة محايدة |
| اتجاه التدفق | مزدوج الجوانب |
| الاتصال بخط الأنابيب | متداخلة |
| مادة الجسم | الحديد الزهر QT450 |
| مادة القرص | الحديد الزهر QT450 / الفولاذ المقاوم للصدأ 304 |
| مادة الختم | NBR / EPDM |
| عمر الخدمة، سنوات | 10 |

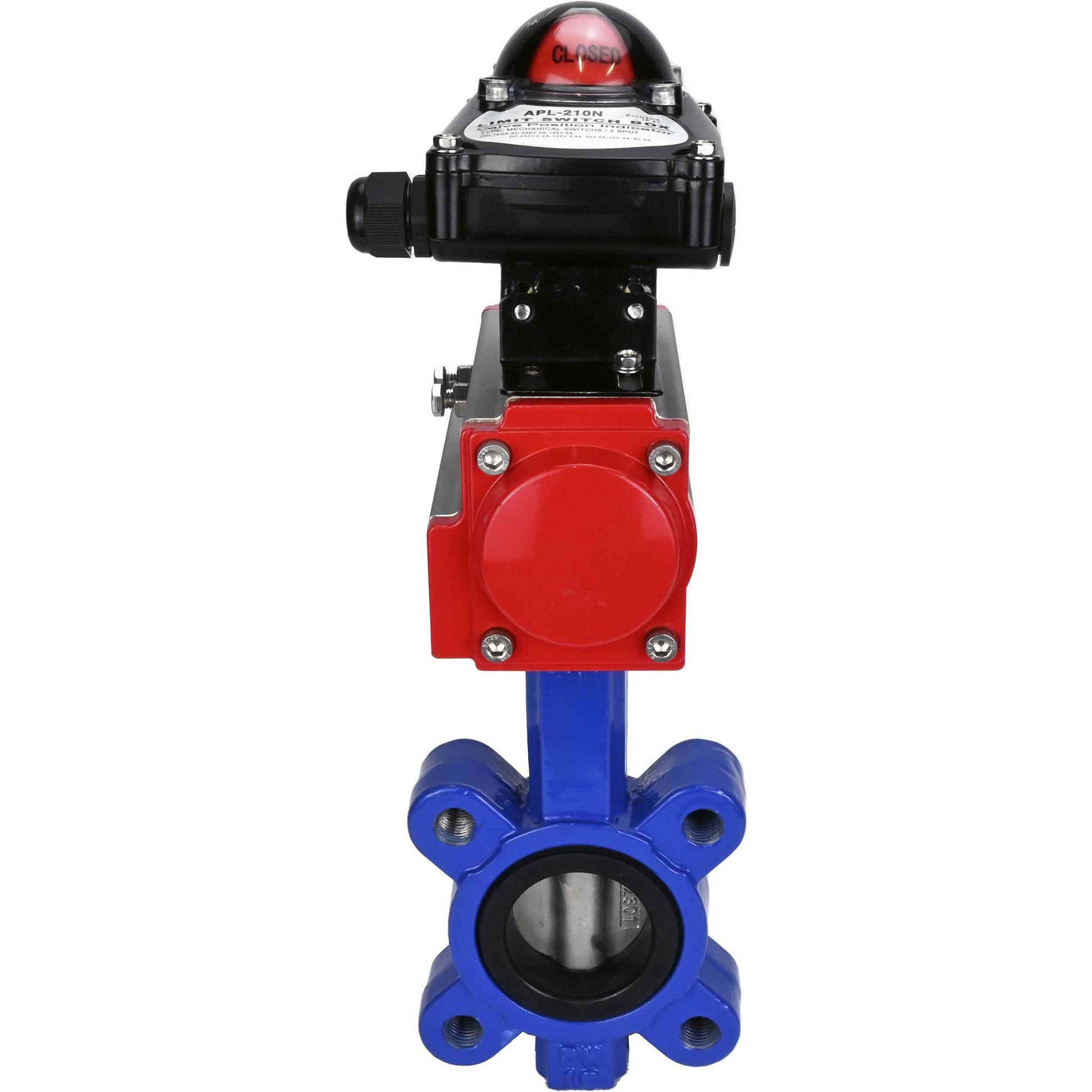

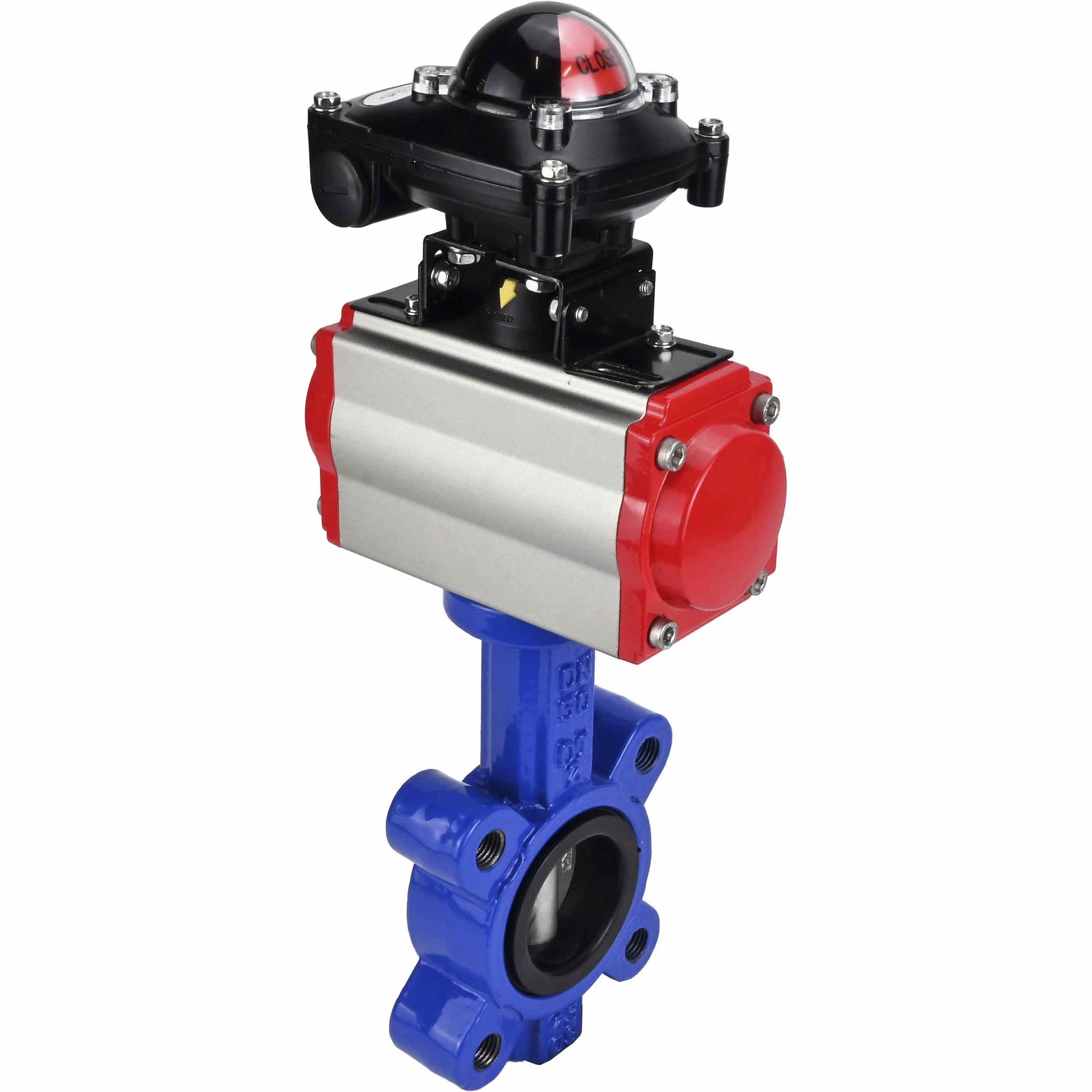

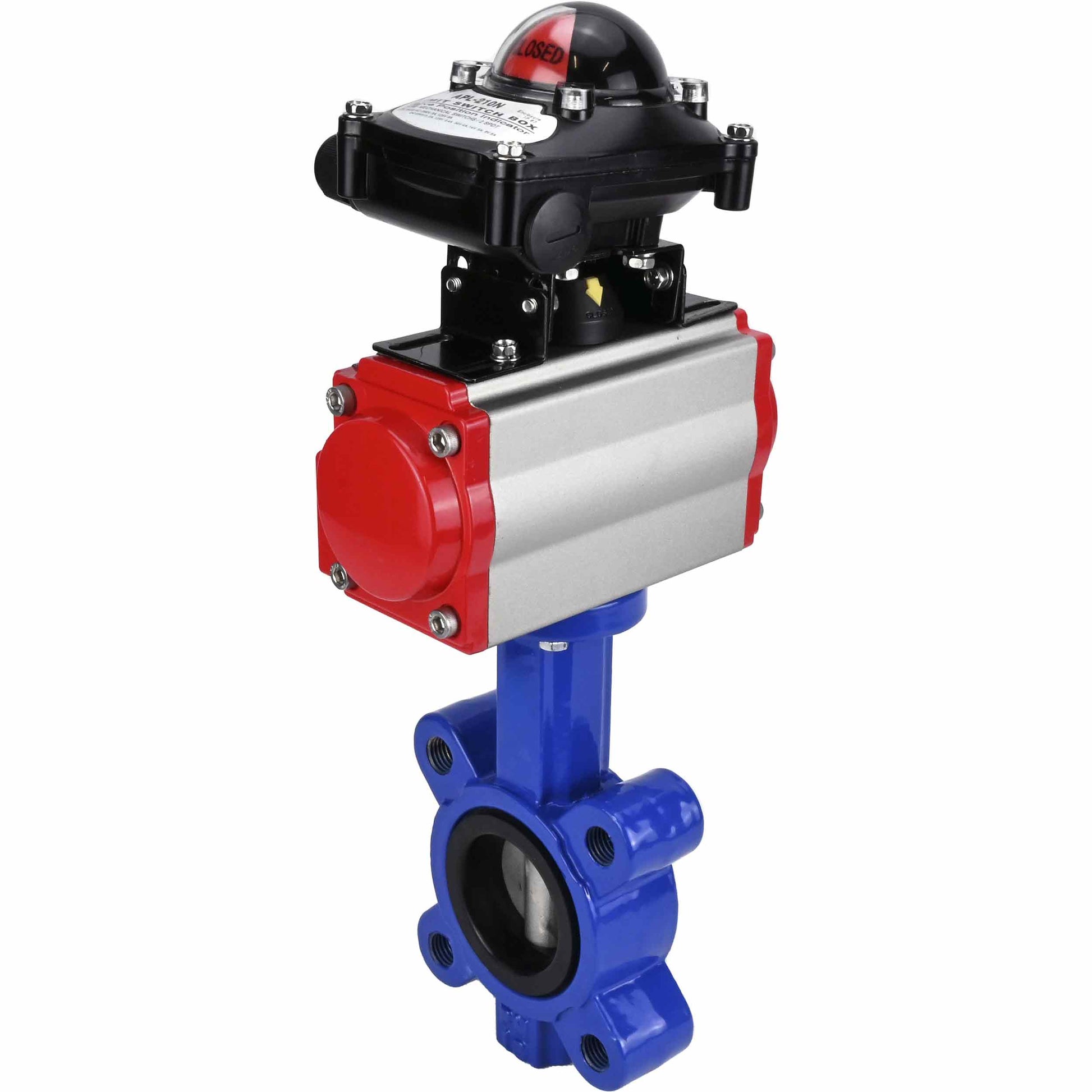

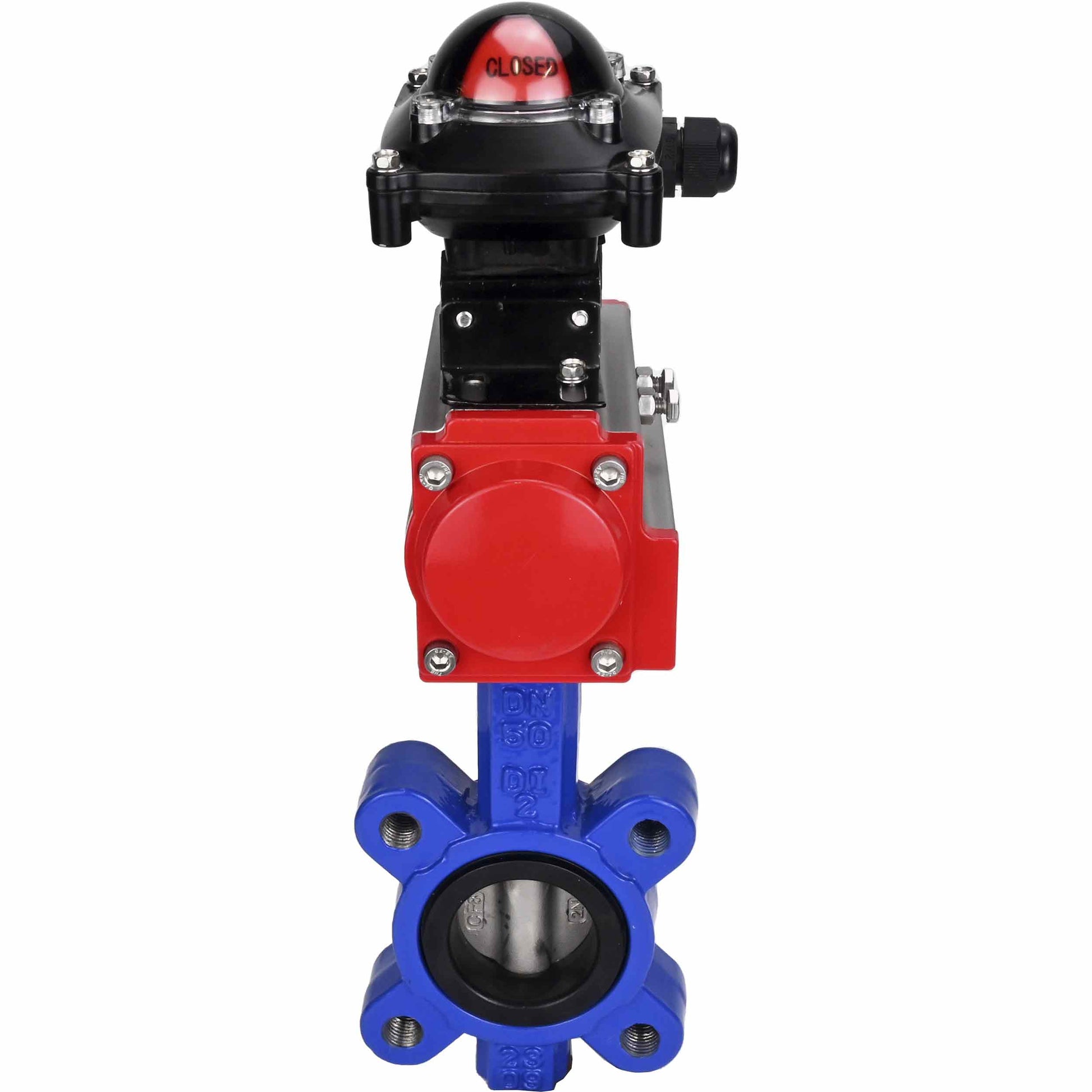

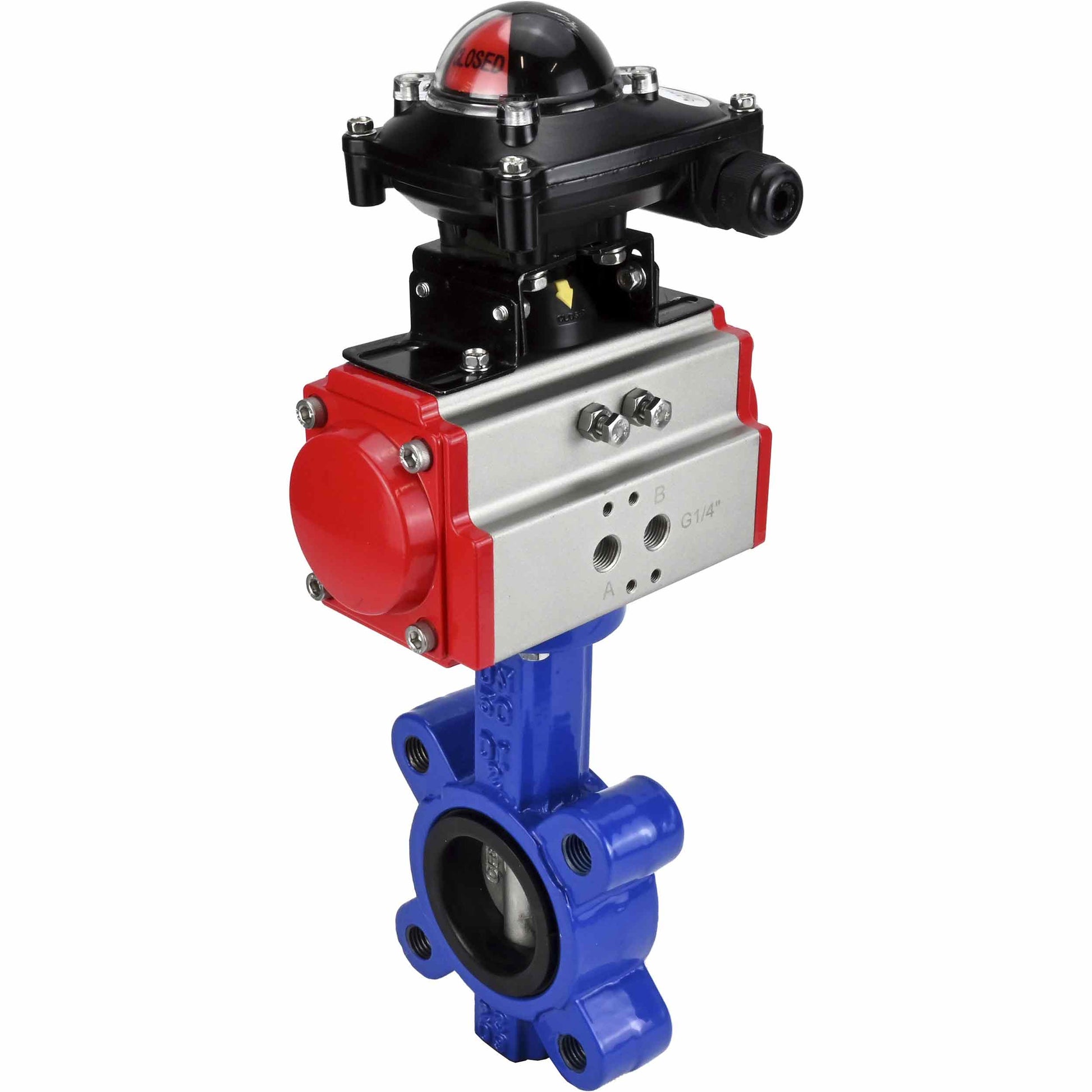

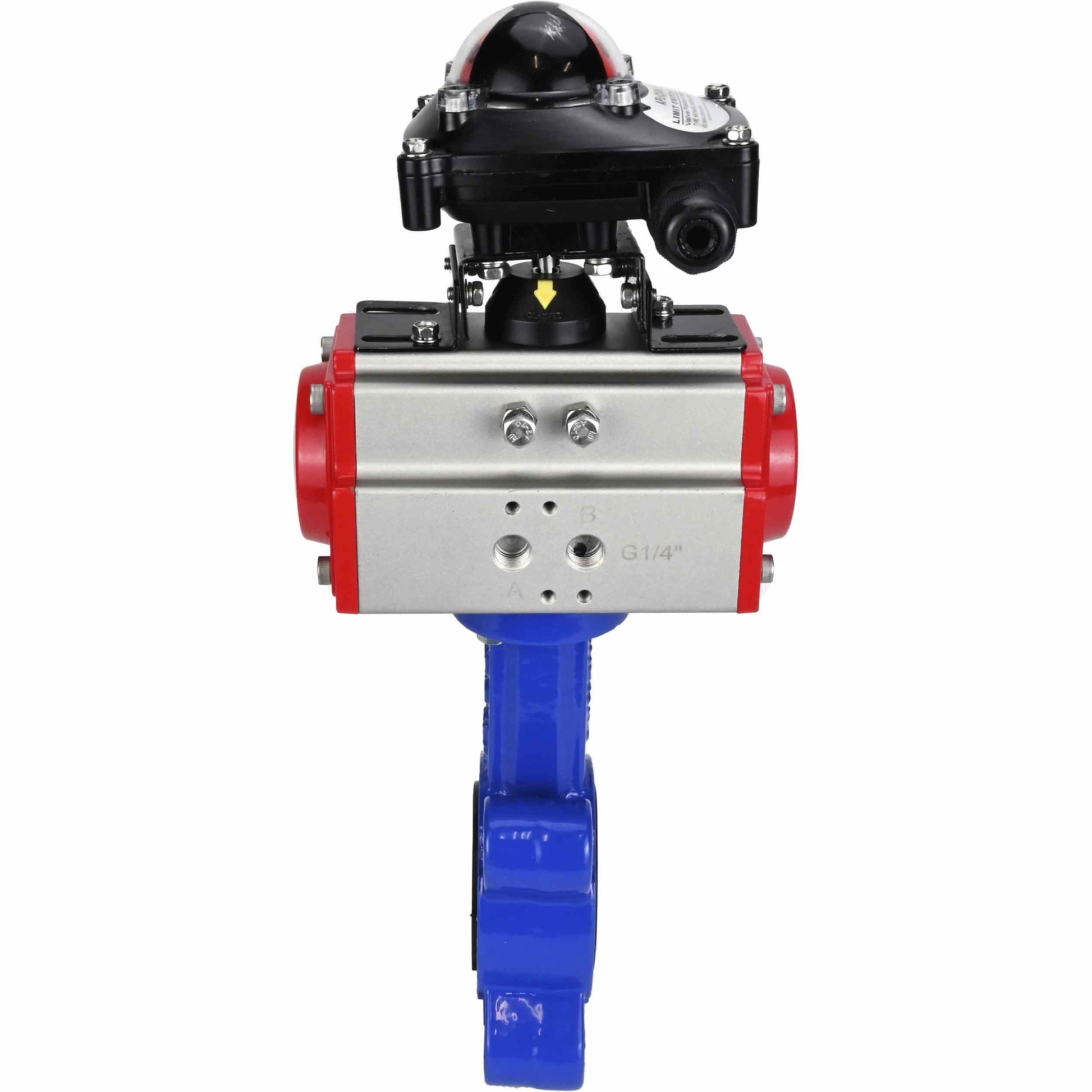

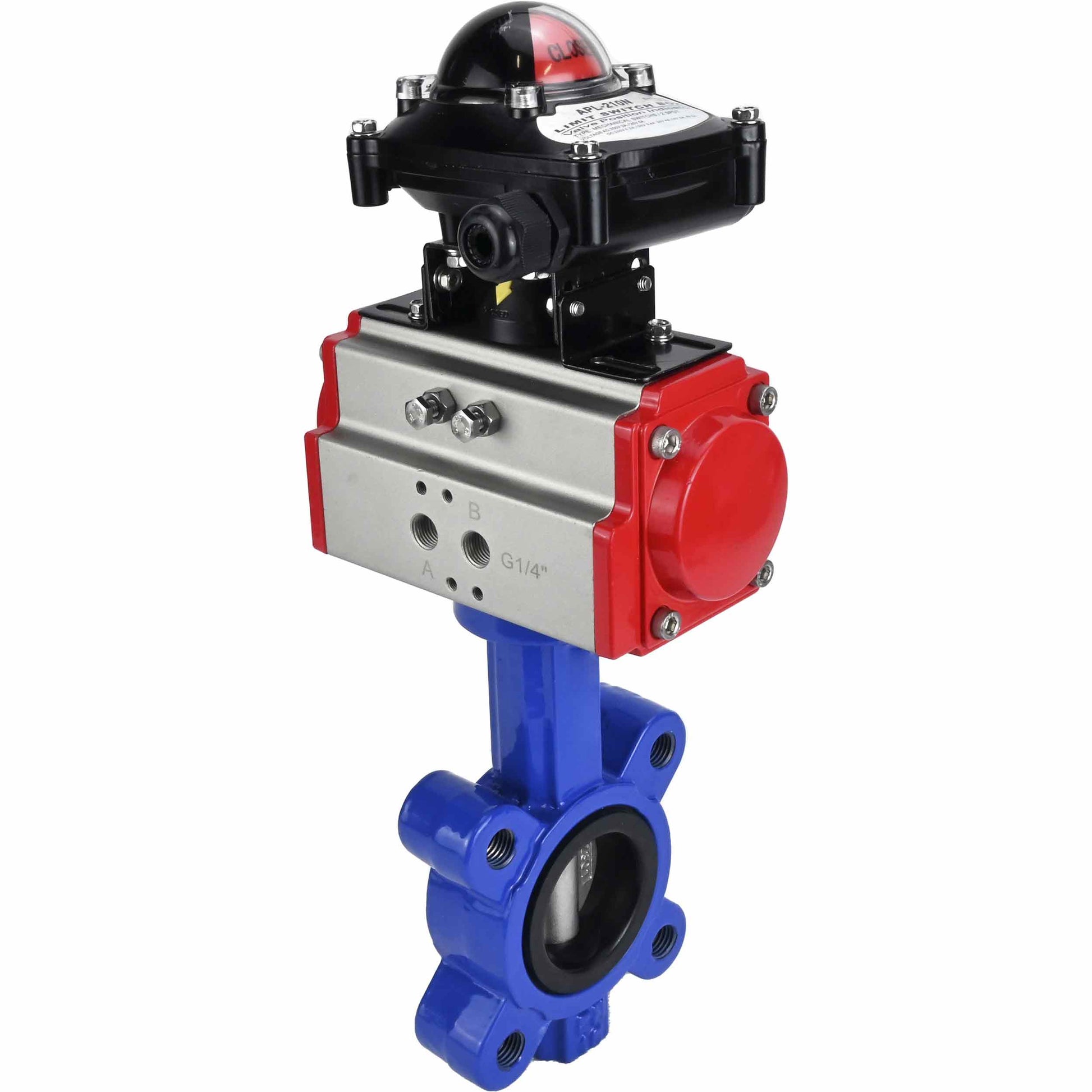

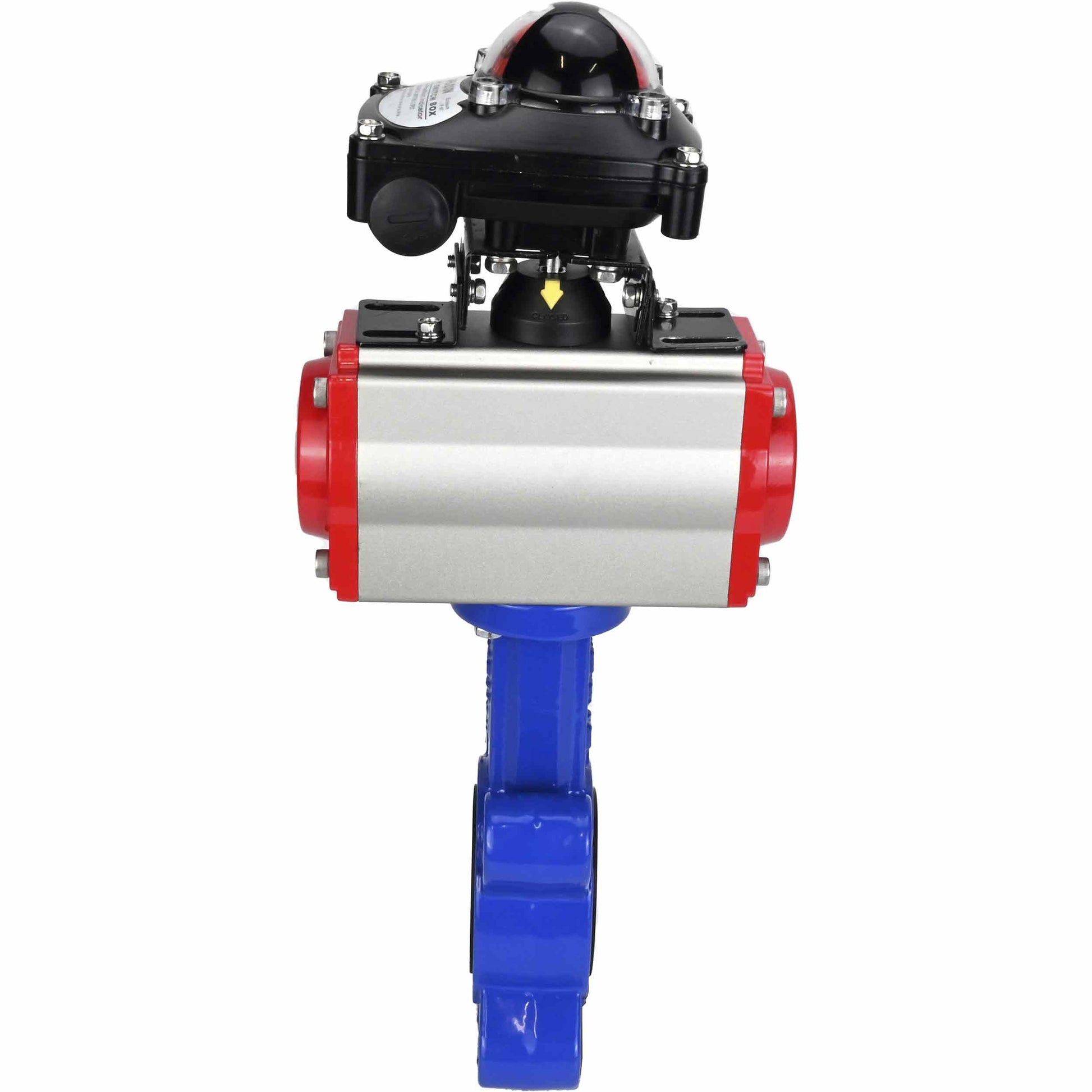

صمامات الفراشة WBV1631N-2W-Fb-H، مادة الهيكل: حديد زهر QT450، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: NBR، مع مشغل هوائي مزدوج الحركة PA-DA، LSU APL-210N
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1631N-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - NBR، مع مشغل هوائي مزدوج الفعل PA-DA، LSU APL-210N:
| DN | همم | أ، مم | هـ، مم |
| 50 | 203 | 174 | 89 |
| 65 | 224 | 174 | 89 |
| 80 | 248 | 216 | 109 |
| 100 | 277.5 | 216 | 109 |
| 125 | 317.5 | 279 | 134 |
| 150 | 354.5 | 279 | 134 |
صمامات الفراشة WBV1631N-2W-Fb-H، مادة الهيكل: حديد زهر QT450، مادة القرص: فولاذ مقاوم للصدأ AISI 304، مانع تسرب: NBR، مع مشغل هوائي مزدوج الحركة PA-DA، LSU APL-210N
ب
ب
مواد صمامات الفراشة DNOVA WBV1631N-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - NBR، مع مشغل هوائي مزدوج الفعل PA-DA، LSU APL-210N:
| „– | تفاصيل | مادة |
| 1 | جسم | الحديد الزهر QT450 |
| 2 | القرص | الفولاذ المقاوم للصدأ AISI 304 |
| 3 | ختم المقعد | إن بي آر |
| 4 | عصا | الفولاذ المقاوم للصدأ SS 316 |
مخطط الأجزاء والمواد صمامات الفراشة WBV1631N-2W-Fb-H، مادة الهيكل - الحديد الزهر QT450، مادة القرص - الفولاذ المقاوم للصدأ AISI 304، الختم - NBR، مع مشغل هوائي مزدوج الفعل PA-DA، LSU APL-210N
ب
ب
البيانات الفنية للمحركات الهوائية PA-DA:
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
مشغل هوائي PA-DA
ب
ب
مواد مكونات المحرك الهوائي PA-DA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA
ب
ب
المعايير الفنية لوحدة مفتاح الحد APL-210N:
| اسم | قيمة |
| نموذج وحدة مفتاح الحد | APL-210N |
| أقصى جهد لمفتاح الحد، فولت | 250 |
| درجة حرارة بيئة العمل، درجة مئوية | من -40 إلى +80 |
| عمر الخدمة، سنوات | 10 |
وحدة مفتاح الحد APL-210N
ب
ب
أبعاد وأبعاد وحدة مفتاح الحد APL-210N:
| نموذج | همم | ل، مم | ب، مم | د، مم | د1، مم | م |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20 × 1.5 |
رسم تخطيطي لأبعاد وأبعاد وحدة مفتاح الحد APL-210N
