وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحرك الدوار الهوائي لأتمتة عملية التحكم في الصمامات الصناعية، وكذلك لتحديد موضع جسم إغلاق الصمام.
تُستخدم الصمامات الهوائية للتحكم في الأنظمة الهوائية ذات سطح إرساء NAMUR، وذلك لتركيب الصمامات عبر فتحات في هيكلها. يتم التحكم الكهرومغناطيسي بواسطة ملفات جهد 12-تيار متردد، 12-تيار مستمر، 24-تيار متردد، 24-تيار مستمر، 110-تيار متردد، 220-تيار متردد. وحسب الطراز، تتميز الصمامات بتحكم أحادي أو ثنائي الاتجاه. تتوفر الصمامات الهوائية التي تعمل بالملف اللولبي بمجموعة واسعة من الطرازات، وتشمل أنواع تبديل شائعة للصمامات الهوائية ثلاثية (3/2) وخماسية (5/2 و5/3). وهي مصممة للاستخدام مع مشغلات هوائية ربع لفة.
وحدة مفتاح الحد هي جهاز كهربائي مصمم لفتح وإغلاق دائرة العمل وإظهار مواضع جسم إغلاق صمامات الأنابيب. عادةً ما يحتوي الصندوق المغلق على مفتاحين ميكانيكيين مصممين لجهد يصل إلى 250 فولت، يراقبان موضع ساق المحرك ويعطيان إشارات في المواضع المتطرفة. يتم تثبيتهما أعلى سطح المحرك. يوجد في الجزء العلوي من وحدة مفتاح الحد مؤشر بصري ثنائي اللون. إذا كان الأنبوب المتصل مغلقًا، يكون الجزء الأحمر فقط من نصف الكرة المسمى "مغلق" مرئيًا؛ وإذا كان مفتوحًا، يكون الجزء الأصفر فقط المسمى "مفتوح" مرئيًا. يكون هذا المؤشر البصري واضحًا من مسافة بعيدة، مما يُبسط فحص المعدات، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء تفسير المعلومات. بفضل استخدام BCV، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة / مغلقة) إلى أنظمة التحكم الآلية، مما يسمح بزيادة موثوقية النظام ككل ويبسط التشخيص في حالة اكتشاف عطل.
ب
ب
المعايير الفنية لصمام الفراشة المائي DNOVA WBV1616N-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - NBR، المحرك الهوائي PA-DA-105-1 مزدوج الفعل، 4M310-08 220 فولت، LSU APL-510N EX:
| اسم | دلالة |
| الضغط الاسمي PN، بار | 16 |
| درجة حرارة وسط العمل، درجة مئوية | من -10 إلى 90 |
| طلب | إمدادات المياه، إمدادات الحرارة |
| الاتصال بخط الأنابيب | شفة داخلية (عروات ملولبة) |
| نوع البوابة | قرص دوار |
| نوع التحكم | مشغل هوائي |
| بلد الشركة المصنعة | الصين |

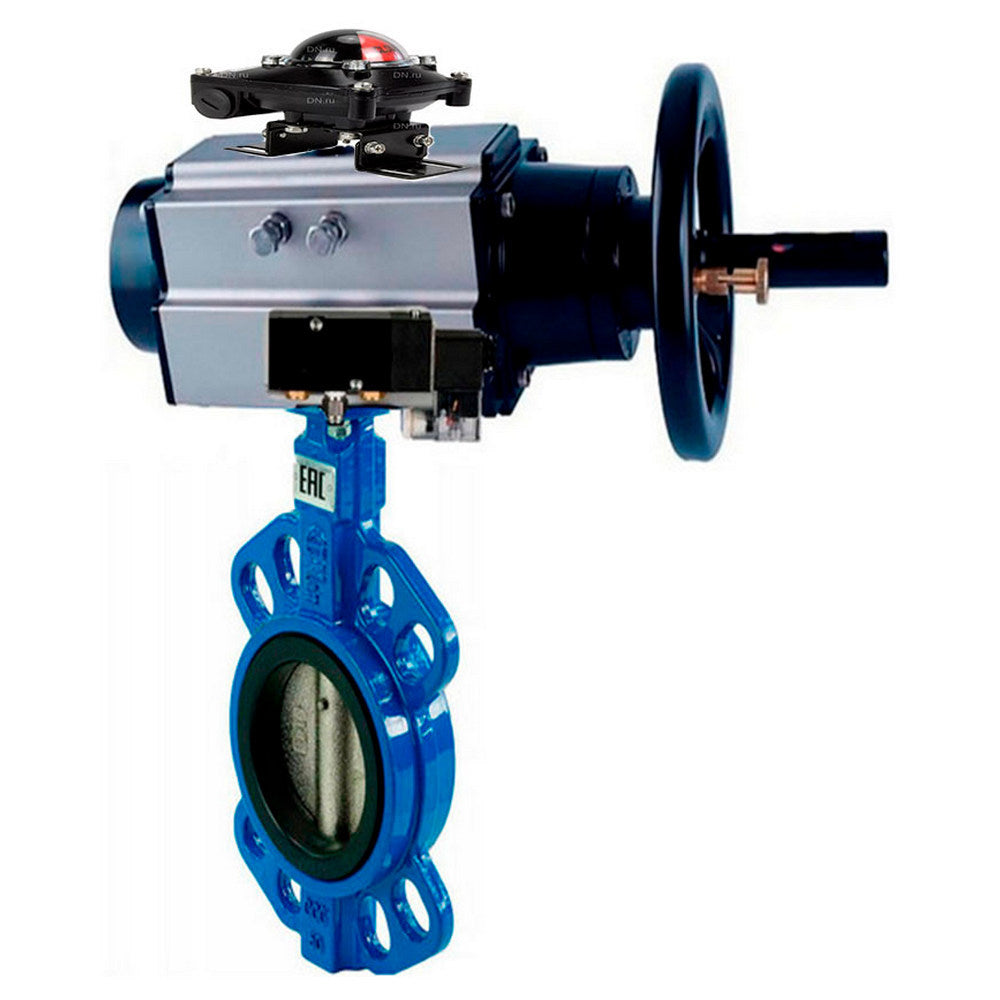

صمامات الفراشة WBV1616N-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - NBR، مشغل هوائي PA-DA-105-1 مزدوج الفعل، 4M310-08 220 فولت، LSU APL-510N EX
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1616N-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - NBR، المحرك الهوائي PA-DA-105-1 مزدوج الفعل، 4M310-08 220 فولت، LSU APL-510N EX:
| DN | همم | أ، مم | هـ، مم |
| 125 | 317.5 | 495 | 200 |
| 150 | 354.5 | 495 | 200 |
رسم تخطيطي لصمامات الفراشة WBV1616N-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - NBR، مشغل هوائي PA-DA-105-1 مزدوج الفعل، 4M310-08 220 فولت، LSU APL-510N EX
ب
ب
مواد صمامات الفراشة DNOVA WBV1616N-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - NBR، المحرك الهوائي PA-DA-105-1 مزدوج الفعل، 4M310-08 220 فولت، LSU APL-510N EX:
| „– | تفاصيل | مادة |
| 1 | جسم | الحديد الزهر QT450 |
| 2 | القرص | الحديد الزهر QT450 |
| 3 | ختم المقعد | إن بي آر |
| 4 | عصا | الفولاذ المقاوم للصدأ SS 316 |
مخطط الأجزاء والمواد صمامات الفراشة WBV1616N-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - NBR، مشغل هوائي PA-DA-105-1 مزدوج الفعل، 4M310-08 220 فولت، LSU APL-510N EX
ب
ب
المعايير الفنية للمحرك الهوائي PA-DA-105-1:
| نوع المحرك الهوائي | مزدوج الفعل |
| ضغط التحكم، بار | 2 غ· 8 |
| درجة حرارة التشغيل، درجة مئوية | من -20 إلى +80 |
| مؤشر الموضع المرئي | مفتوح / مغلق |
| التحكم اليدوي | عجلة يدوية |
| زاوية الدوران، درجة | 90 درجة مئوية ± 5 |
| أعلى معيار اتصال | نامور |
| معيار توصيل الهواء | نامور |
| خيط توصيل إمداد الهواء | G 1/4ك |
| نوع شفة ISO | F07/F10 |
| مربع الساق، مم | 22 × 22 |
| الوزن، كجم | 9 |
| متوسط العمر، دورات مغلقة/مفتوحة | 300000 |
المحرك الهوائي PA-DA-105-1
ب
ب
أبعاد وأبعاد المحرك الهوائي PA-DA-105-1:
| أ، مم | 495 |
| أ1، مم | 461.5 |
| ب، مم | 133 |
| ج، مم | 109.5 |
| د، مم | 153 |
| هـ، مم | 57.5 |
| ف، مم | 64 |
| ج، مم | 26 |
| همم | 80 |
| انا، مم | 30 |
| ن، مم | 22 |
| و، مم | 200 |
| ج، مم | 102 |
| ك، مم | 70 |
| ل، مم | م10 × 16 |
| م، مم | م8 × 13 |
| أوه، مم | 4 |
| ب، مم | 4 |
| س، مم | م6 |
| ت، مم | 24 |
| U, مم | 32 |
رسم تخطيطي لأبعاد وأبعاد المحرك الهوائي PA-DA-105-1
ب
ب
جدول أجزاء ومواد مشغل الهواء PA-DA-105-1:
| „– | اسم القطعة | مادة |
| 1 | برغي المؤشر | ABS (بلاستيك) |
| 2 | مؤشر الموضع | ABS (بلاستيك) |
| 3 | مشبك الربيع | الفولاذ المقاوم للصدأ 304 |
| 4 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 5 | غسالة خارجية | البلاستيك الهندسي |
| 6 | برغي التعديل | الفولاذ المقاوم للصدأ 304 |
| 7 | بندق | الفولاذ المقاوم للصدأ 304 |
| 8 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 9 | جسم | سبائك الألومنيوم المبثوق |
| 10 | مكبس | سبائك الألومنيوم المصبوب |
| 11 | حلقة المكبس O | إن بي آر |
| 12 | مجموعة المحمل | البلاستيك الهندسي |
| 13 | حلقة O للغطاء النهائي | إن بي آر |
| 14 | غطاء النهاية | سبائك الألومنيوم المصبوبة المطلية بطلاء البوليستر |
| 15 | برغي التثبيت | الفولاذ المقاوم للصدأ 304 |
| 16 | غسالة داخلية | البلاستيك الهندسي |
| 17 | حلقة الختم | إن بي آر |
| 18 | المحمل | البلاستيك الهندسي |
| 19 | المثبت | سبائك الفولاذ |
| 20 | معدات | سبائك الفولاذ |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA-105-1
ب
ب
الخصائص التقنية للصمام الهوائي 4m310-08 220V:
| تصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1,5...8 |
| وسط العمل | الهواء المضغوط المفلتر |
| درجة الحرارة المحيطة t، вЃ°C | +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| النسخ اليدوي | يكون |
| درجة الحماية | IP 65 |
| التركيب | من خلال الثقوب الموجودة في السكن |
| مادة العلبة | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
صمامات هوائية 4M310-08 220 فولت
ب
ب
أبعاد وأبعاد الصمام الهوائي 4M310-08 220 فولت:
| نموذج صمام هوائي | 4M310-08 |
| د، مم | 32 |
| هـ، مم | 69 |
| ف، مم | 40 |
| انا، مم | 45 |
| ك، مم | 40 |
| ل، مم | 134.5 |
| م، مم | 40 |
| ن، مم | 24 |
| س، مم | 27 |
| U, مم | 2.4 |
| همم | 17.5 |
رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4M310-08 220 فولت
ب
ب
خصائص وحدة مفتاح الحد APL-510N-EX:
| المعلمة | دلالة |
| حاوية | مقاوم لجميع الأحوال الجوية IP67/ NEMA4 4X،7،9 مقاوم للانفجار E EX d IIC T6 |
| الأجهزة المتوافقة | محركات هوائية ربع دورة؛ - أي مشغلات ذات دوران عمود بمقدار 90 |
| زاوية الدوران الكاملة | 90 درجة |
| غدد الكابلات | 2 × NPT 3/4 بوصة |
| اتصال كهربائي | أطراف لولبية 8 نقاط (0.08 - 2.5) مم2 |
| خيط غدة الكابل | 2 × NPT 3/4 بوصة |
| نوع المؤشر المرئي | نصف كرة ثنائي اللون: مفتوح (مفتوح) - أصفر، مغلق (مغلق) - أحمر |
| المفاتيح/المستشعرات | مفتاحان ميكانيكيان ومستشعران للقرب |
| الجهد المقدر، فولت | 250 |
| التيار المقدر، أ | 16 |
| درجة الحرارة المحيطة المسموح بها، درجة مئوية | من -20 إلى +66 |
| متوسط العمر، دورات | 10000000 |
| الوزن، كجم | 1.8 |
وحدات مفتاح الحد المقاومة للانفجار APL-510N EX
ب
ب
الأبعاد الكلية والأبعاد التركيبية لوحدات مفتاح الحد الأقصى المقاومة للانفجار APL-510N EX:
| أ، مم | 118 |
| ب، مم | 118 |
| ج، مم | 138.4 |
| د، مم | 17 |
| هـ، مم | 19 |
| ف، مم | 7 |
| ج، مم | 3 |
| همم | 4 |
| انا، مم | 59 |
| ج، مم | 59 |
| ك، مم | 59 |
| ل، مم | 59 |
| م، مم | 121.4 |
| د1، مم | 50 |
| د2، مم | 5 |
رسم تخطيطي لأبعاد وحدات مفتاح الحد الأقصى المقاومة للانفجار APL-510N EX
