وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DAXXX لأتمتة عملية التحكم في الصمامات الصناعية بأقصى عزم دوران يصل إلى 2128 نيوتن متر.
تُستخدم الصمامات الهوائية للتحكم في الأنظمة الهوائية ذات سطح إرساء NAMUR، وذلك لتركيب الصمامات عبر فتحات في هيكلها. يتم التحكم الكهرومغناطيسي بواسطة ملفات جهد 12-تيار متردد، 12-تيار مستمر، 24-تيار متردد، 24-تيار مستمر، 110-تيار متردد، 220-تيار متردد. وحسب الطراز، تتميز الصمامات بتحكم أحادي أو ثنائي الاتجاه. تتوفر الصمامات الهوائية التي تعمل بالملف اللولبي بمجموعة واسعة من الطرازات، وتشمل أنواع تبديل شائعة للصمامات الهوائية ثلاثية (3/2) وخماسية (5/2 و5/3). مصممة للاستخدام مع مشغلات هوائية ربع لفة.
يتيح مُضاعِف التخفيض اليدوي لتروس الدودة HDM ضبط الوضع المطلوب لصمام الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية بربع دورة. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري للتجاوز اليدوي إلى توفير الحل الأكثر كفاءة وفعالية لجميع تطبيقات التجاوز اليدوي.
ب
ب

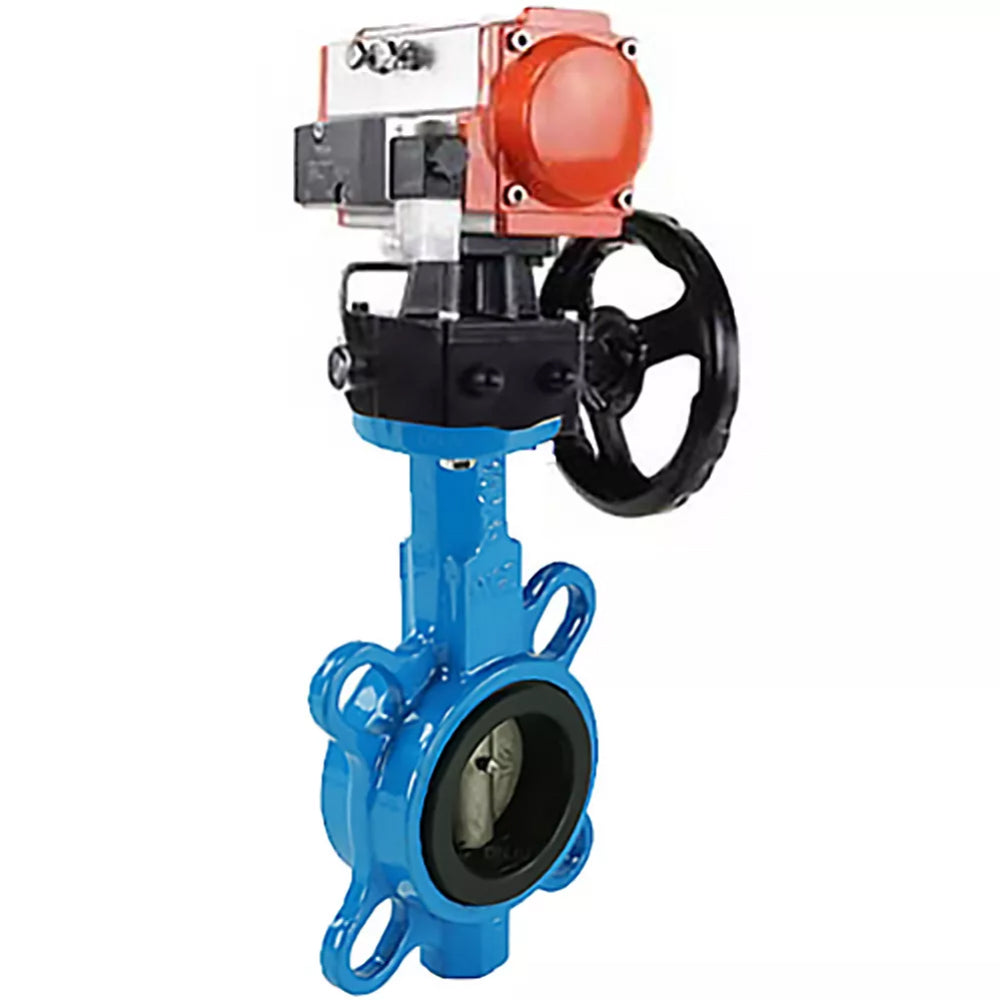

المعايير الفنية لصمام الفراشة المائي DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، مع محرك هوائي مزدوج الفعل PA-DA، 4M310-08 220 فولت، عجلة يدوية MON:
| القطر الاسمي DN، مم | 50-150 |
| الضغط الاسمي PN، بار | 16 |
| درجة حرارة وسط العمل t، вЃ°C | NBR - من -10 إلى +90 EPDM - من -20 إلى +150 |
| وسط العمل | NBR - الماء والزيوت المعدنية، الهيدروكربونات والزيوت والدهون EPDM - الماء البارد والساخن والهواء الخالي من الشوائب الزيتية والشحمية ووسائط أخرى. شوائب الزيت والشحوم والبيئات الأخرى مادة محايدة |
| اتجاه التدفق | مزدوج الجوانب |
| الاتصال بخط الأنابيب | متداخلة |
| مادة الجسم | الحديد الزهر QT450 |
| مادة القرص | الحديد الزهر QT450 / الفولاذ المقاوم للصدأ 304 |
| مادة الختم | NBR / EPDM |
| عمر الخدمة، سنوات | 10 |
صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - EPDM، مع مشغل هوائي مزدوج الحركة PA-DA، 4M310-08 220 فولت، عجلة يدوية MON
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، مع مشغل هوائي مزدوج الفعل PA-DA، 4M310-08 220 فولت، عجلة يدوية MON:
| DN | همم | أ، مم | هـ، مم | H1، مم |
| 50 | 203 | 174 | 89 | 120 |
| 65 | 224 | 174 | 89 | 120 |
| 80 | 248 | 216 | 109 | 133 |
| 100 | 277.5 | 216 | 109 | 133 |
| 125 | 317.5 | 279 | 134 | 180 |
| 150 | 354.5 | 279 | 134 | 180 |
صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - EPDM، مع مشغل هوائي مزدوج الحركة PA-DA، 4M310-08 220 فولت، عجلة يدوية MON
ب
ب
مواد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، مع مشغل هوائي مزدوج الفعل PA-DA، 4M310-08 220 فولت، عجلة يدوية MON:
| „– | تفاصيل | مادة |
| 1 | جسم | الحديد الزهر QT450 |
| 2 | القرص | الحديد الزهر QT450 |
| 3 | ختم المقعد | EPDM |
| 4 | عصا | الفولاذ المقاوم للصدأ SS 316 |
مخطط الأجزاء والمواد صمامات الفراشة WBV1616E-2W-Fb-H، مادة الجسم - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - EPDM، مع مشغل هوائي مزدوج الفعل PA-DA، 4M310-08 220 فولت، عجلة يدوية MON
ب
ب
البيانات الفنية للمحركات الهوائية PA-DA:
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
مشغل هوائي PA-DA
ب
ب
مواد مكونات المحرك الهوائي PA-DA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA
ب
ب
الخصائص التقنية للصمام الهوائي 4m310-08 220V:
| تصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1,5...8 |
| وسط العمل | الهواء المضغوط المفلتر |
| درجة الحرارة المحيطة t، вЃ°C | +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| النسخ اليدوي | يكون |
| درجة الحماية | IP 65 |
| التركيب | من خلال الثقوب الموجودة في السكن |
| مادة العلبة | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
ب
ب
المعايير الفنية لعجلة اليد MON:
| اسم | قيمة |
| النسخة المناخية | يو، يو إتش إل، تي، أوم |
| درجة الحماية، IP | 67 |
| نوع الاتصال | ايزو 5211 |
مضاعف يدوي MON
ب
ب
أبعاد وأبعاد عجلة اليد MON:
| نموذج | MON1-250-T26-ISO | MON2-450-T28-ISO | MON3-700-T38-ISO | MON4-1200-T54-ISO |
| ب1، مم | 14 | 17 | 22 | 27 |
| ن، مم | 22 | 22 | 28 | 32 |
| ب2، مم | 14 | 17 | 22 | 27 |
| م، مم | 16 | 18 | 22 | 30 |
| D1، مم | Г˜50 | Г˜70 | Г˜102 | Г˜102 |
| 4-M1، مم | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| D2، مم | Г˜70 | Г˜102 | Г˜125 | Г˜125 |
| 4-م2، مم | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| هـ، مم | 70 × 70 | 95 × 95 | 114 × 114 | 129 × 129 |
| د3، مم | Г˜50 | Г˜70 | Г˜102 | Г˜125 |
| 4-Г˜1، مم | 4-6.5 | 4-8.5 | 4-10.5 | 4-12.5 |
| D4، مم | Г˜70 | Г˜102 | Г˜125 | Г˜140 |
| 4-Г˜2، مم | 4-8.5 | 4-10.5 | 4-12.5 | 4-16.5 |
| أ، مم | 90 | 125 | 140 | 188.5 |
| ب، مم | 55 | 64 | 71 | 93 |
| ج، مم | Г˜88 | Г˜110 | Г˜129 | Г˜174 |
| ف، مم | 115 | 135 | 166 | 202 |
| ت، مم | 44 | 62.5 | 70 | 94 |
| ي، مم | 145 | 178 | 212 | 280 |
| همم | 120 | 133 | 180 | 195 |
| س، مم | 53 | 56.5 | 68.7 | 84 |
| ك، مم | 10 | 13 | 12.5 | 15 |
| عجلة يدوية، مم | 180 | 200 | 280 | 320 |
رسم تخطيطي لأبعاد وأبعاد عجلة اليد MON MON
ب
ب
مواد عجلة اليد MON:
| „– | اسم | مادة |
| 1 | ساق لتثبيت المحرك الهوائي | الفولاذ 45 |
| 2 | حلقة الختم | EPDM |
| 3 | زنبرك التثبيت | فولاذ زنبركي |
| 4 | غطاء الطرف العلوي | سبائك الألومنيوم |
| 5 | أفسد | الفولاذ 304 |
| 6 | قوس القفل (القضيب الرئيسي) | الفولاذ 304 |
| 7 | الإسكان | سبائك الألومنيوم |
| 8 | حلقة الختم | EPDM |
| 9 | وحدة التروس | الحديد الزهر BCh50 |
| 10 | اقتران الانتقال | الحديد الزهر BCh40 |
| 11 | ساق التروس | الحديد الزهر BCh40 |
مواد عجلة اليد
