وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الدوارة الهوائية ذات زنبرك الإرجاع PA-SA-XXX لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.
تُستخدم الصمامات الهوائية للتحكم في الأنظمة الهوائية ذات سطح إرساء NAMUR، وذلك لتركيب الصمامات عبر ثقوب في هيكلها. يتم التحكم الكهرومغناطيسي بواسطة ملفات جهد 12-تيار متردد، 12-تيار مستمر، 24-تيار متردد، 24-تيار مستمر، 110-تيار متردد، 220-تيار متردد. وحسب الطراز، تتميز الصمامات بتحكم أحادي أو ثنائي الاتجاه. تتوفر الصمامات الهوائية التي تعمل بالملف اللولبي بمجموعة واسعة من الطرازات، وتشمل أنواع تبديل شائعة للصمامات الهوائية ثلاثية (3/2) وخماسية (5/2 و5/3). وهي مصممة للاستخدام مع مشغلات هوائية ربع لفة.
وحدة مفتاح الحد هي جهاز كهربائي مصمم لفتح وإغلاق دائرة العمل وإظهار مواضع جسم إغلاق صمامات الأنابيب. عادةً ما يحتوي الصندوق المغلق على مفتاحين ميكانيكيين مصممين لجهد يصل إلى 250 فولت، يراقبان موضع ساق المحرك ويعطيان إشارات في المواضع المتطرفة. يتم تثبيتهما أعلى سطح المحرك. يوجد في الجزء العلوي من وحدة مفتاح الحد مؤشر بصري ثنائي اللون. إذا كان الأنبوب المتصل مغلقًا، يكون الجزء الأحمر فقط من نصف الكرة المسمى "مغلق" مرئيًا؛ وإذا كان مفتوحًا، يكون الجزء الأصفر فقط المسمى "مفتوح" مرئيًا. يكون هذا المؤشر البصري واضحًا من مسافة بعيدة، مما يُبسط فحص المعدات، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء تفسير المعلومات. بفضل استخدام ACB، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة / مغلقة) إلى أنظمة التحكم الآلية، مما يزيد من موثوقية النظام ككل ويبسط التشخيص في حالة اكتشاف عطل.
تم تصميم وحدة معالجة الهواء لتنظيف الهواء المضغوط من الرطوبة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند المستوى المحدد مسبقًا، وتزويد عناصر النظام الهوائي بالمواد التشحيمية من الخزان في تدفق الهواء المضغوط.
ب
ب
المعايير الفنية لصمام الفراشة المائي DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-SA مع زنبركات العودة، 4M310-08 220 فولت، LSU APL-410N EX، ATU AFC2000:
| اسم | دلالة |
| الضغط الاسمي PN، بار | 16 |
| درجة حرارة وسط العمل، درجة مئوية | من -20 إلى +150 |
| طلب | إمدادات المياه، إمدادات الحرارة |
| الاتصال بخط الأنابيب | شفة داخلية (عروات ملولبة) |
| نوع البوابة | قرص دوار |
| نوع التحكم | مشغل هوائي |
| بلد الشركة المصنعة | الصين |

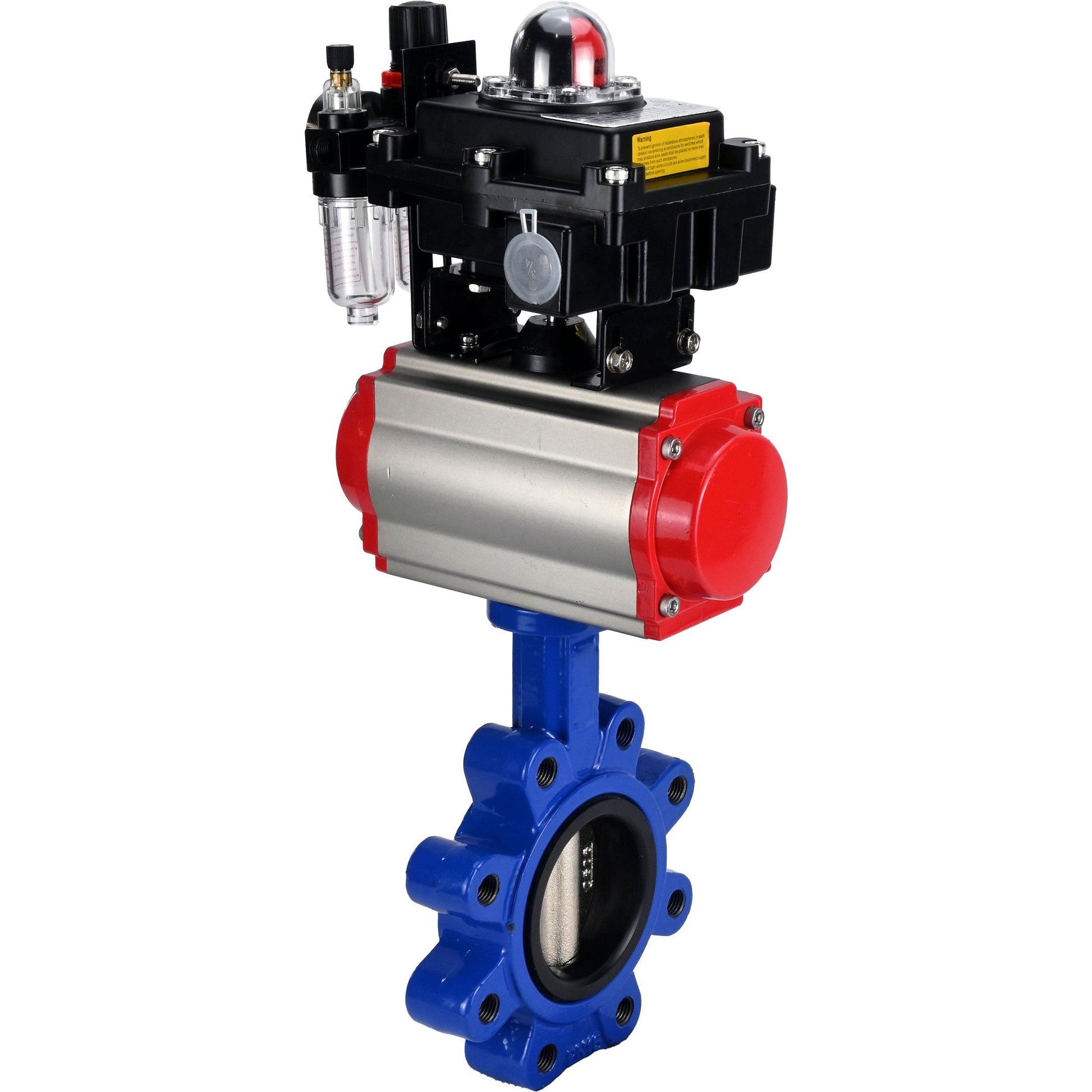

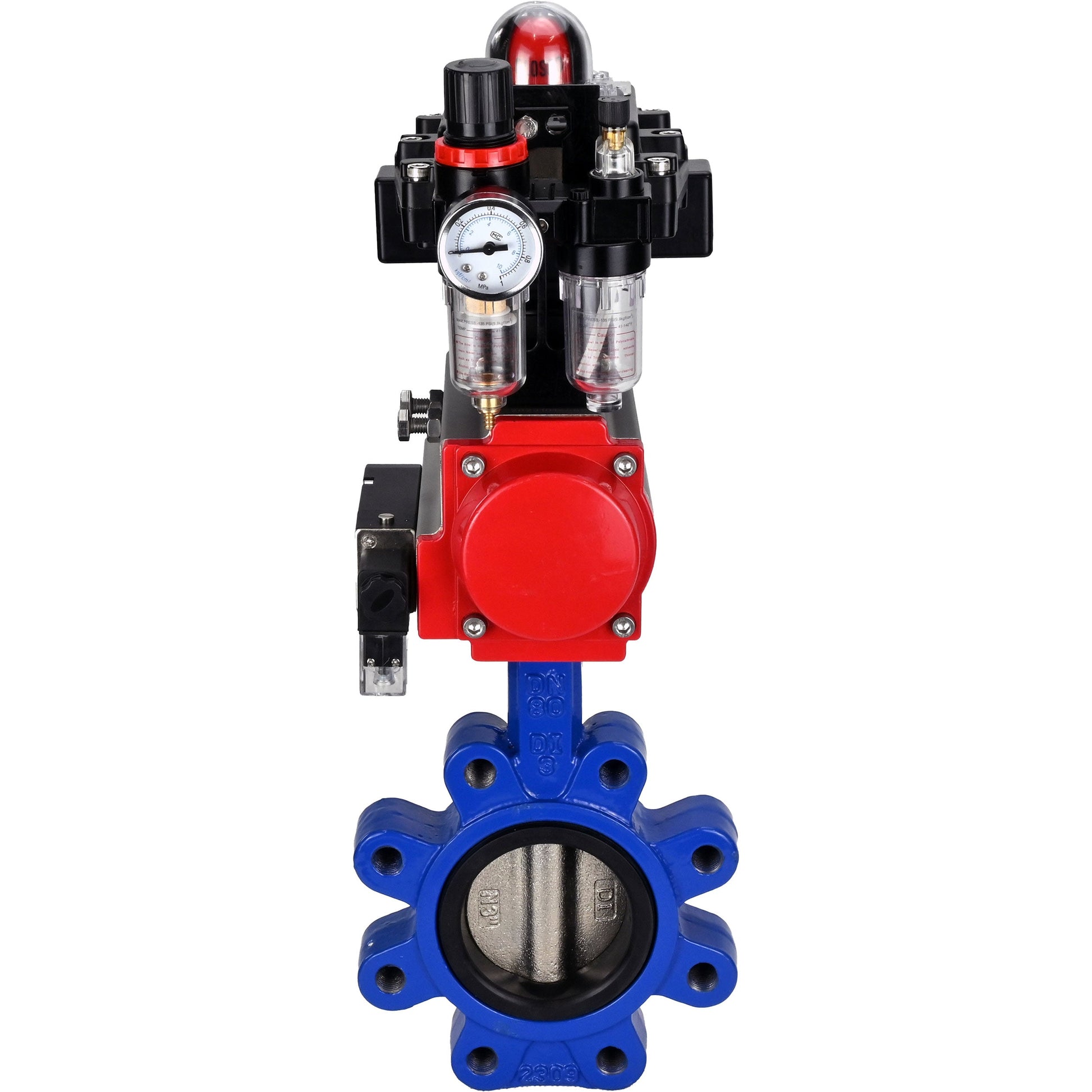

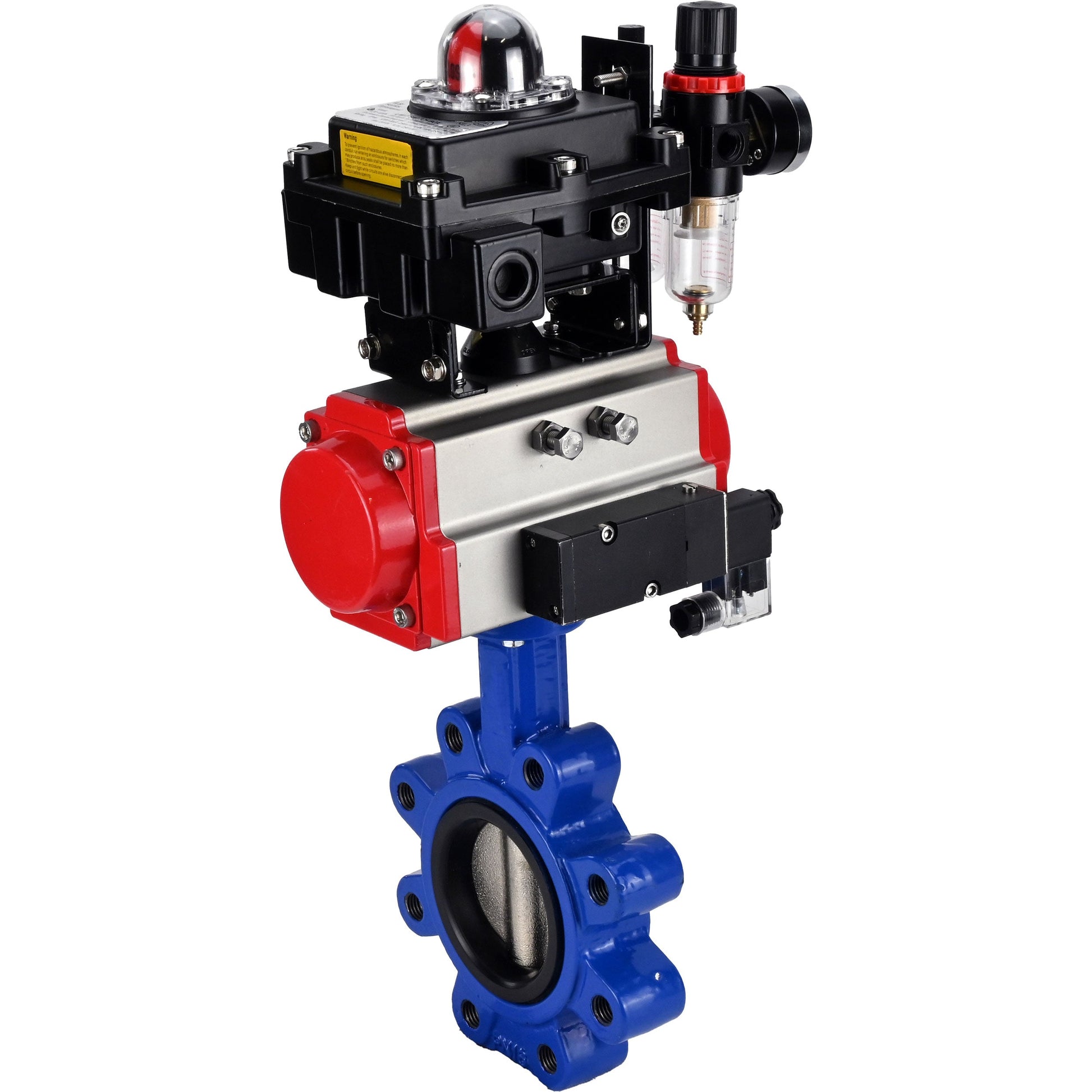

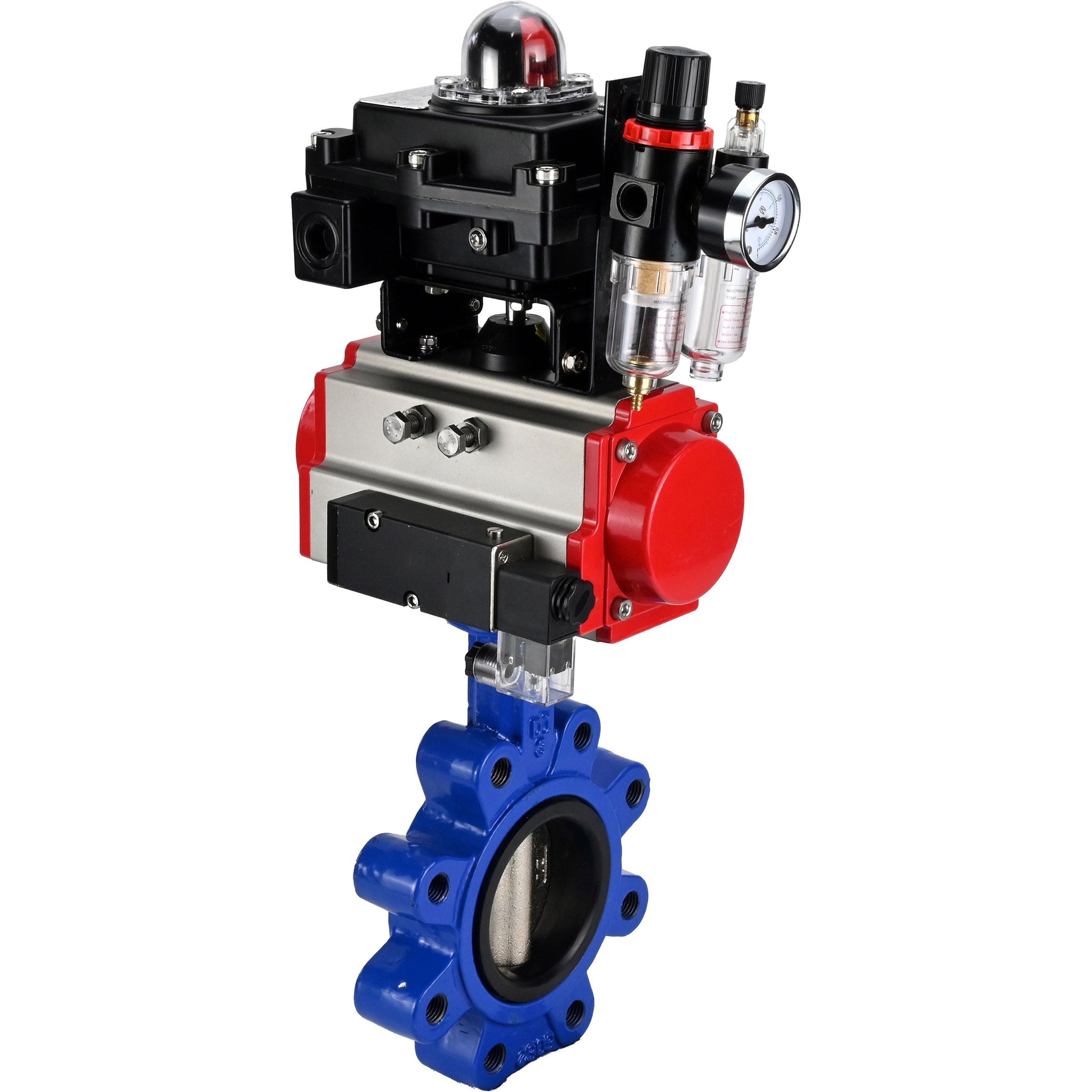

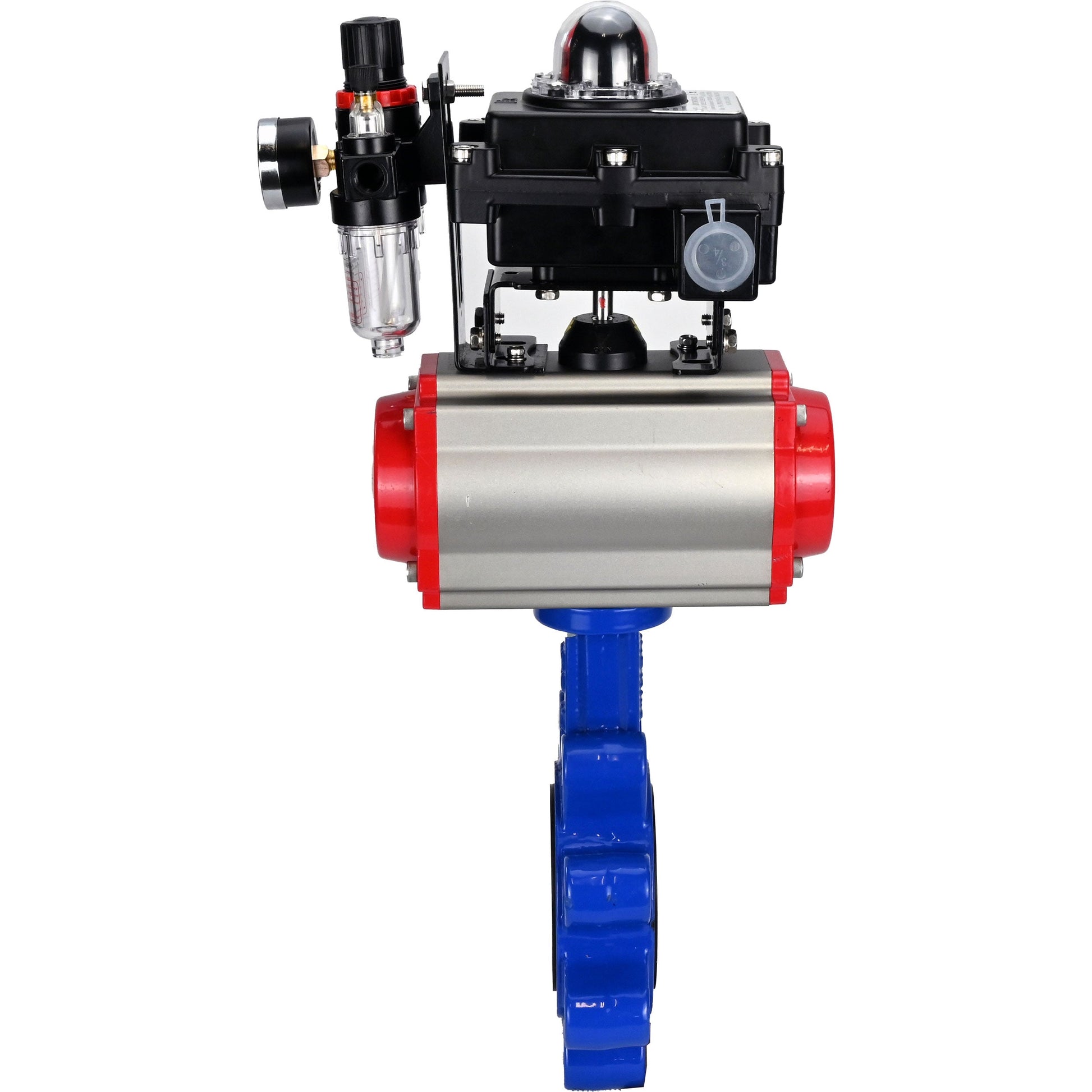

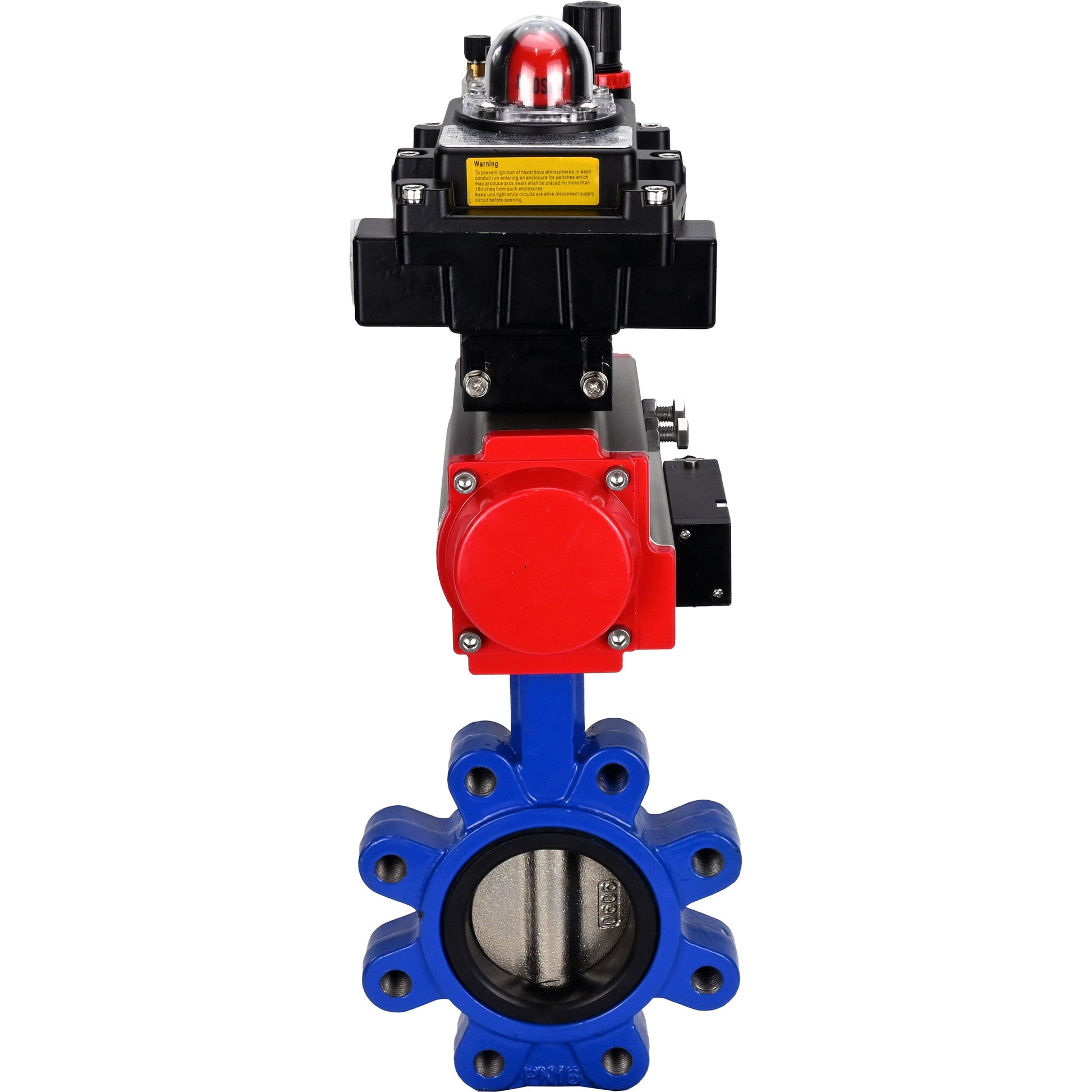

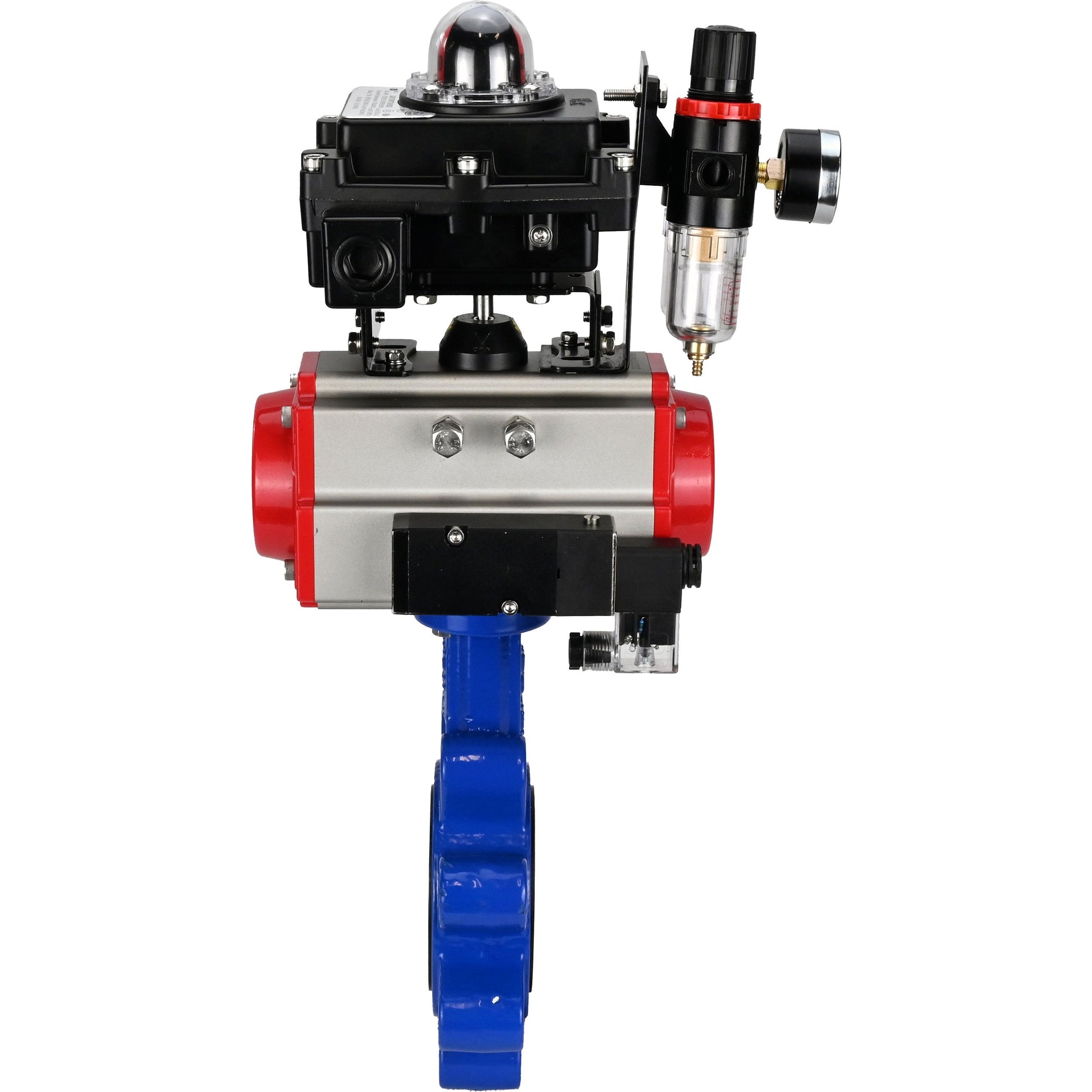

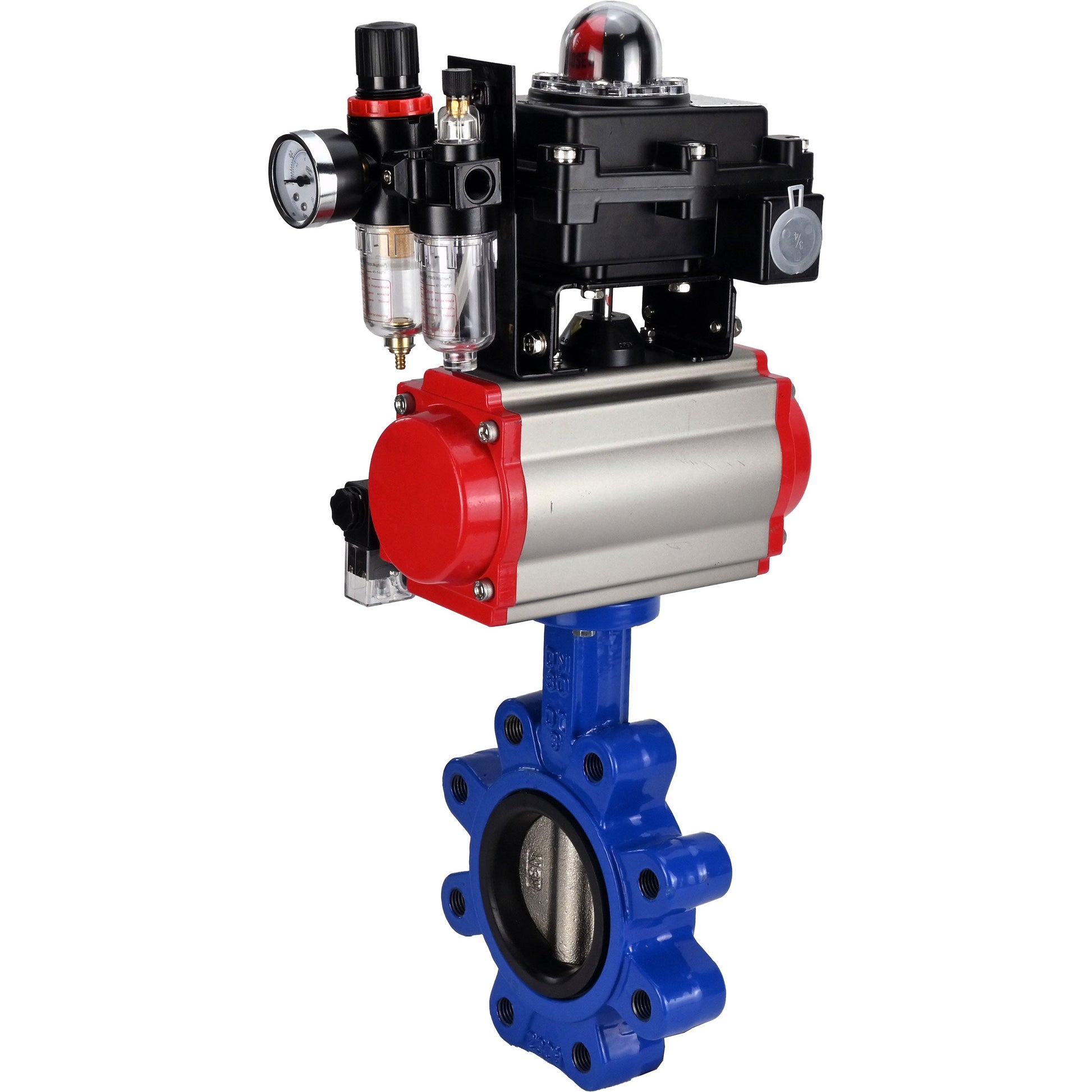

صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل: حديد زهر QT450، مادة القرص: حديد زهر QT450، الختم: EPDM، مشغل هوائي PA-SA مع نوابض رجوع، 4M310-08 220 فولت، LSU APL-410N EX، ATU AFC2000
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-SA مع نوابض العودة، 4M310-08 220 فولت، LSU APL-410N EX، ATU AFC2000:
| DN | همم | أ، مم | هـ، مم | انا، مم | ب، مم | ج، مم |
| 50 | 203 | 216 | 109 | 162 | 88 | 139 |
| 65 | 224 | 279 | 134 | 162 | 88 | 139 |
| 80 | 248 | 279 | 134 | 162 | 88 | 139 |
| 100 | 277.5 | 308 | 157 | 162 | 88 | 139 |
| 125 | 317.5 | 405 | 174 | 162 | 88 | 139 |
| 150 | 354.5 | 465 | 199 | 162 | 88 | 139 |
رسم تخطيطي لصمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل: حديد زهر QT450، مادة القرص: حديد زهر QT450، مانع التسرب: EPDM، مشغل هوائي PA-SA مع نوابض رجوع، 4M310-08 220 فولت، LSU APL-410N EX، وحدة ATU AFC2000
ب
ب
مواد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-SA مع نوابض العودة، 4M310-08 220 فولت، LSU APL-410N EX، ATU AFC2000:
| „– | تفاصيل | مادة |
| 1 | جسم | الحديد الزهر QT450 |
| 2 | القرص | الحديد الزهر QT450 |
| 3 | ختم المقعد | EPDM |
| 4 | عصا | الفولاذ المقاوم للصدأ SS 316 |
مخطط الأجزاء والمواد صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - EPDM، مشغل هوائي PA-SA مع نوابض رجوع، 4M310-08 220 فولت، LSU APL-410N EX، ATU AFC2000
ب
ب
البيانات الفنية لمحركات PA-SA الهوائية
| تصميم | مع نوابض العودة |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
ب
ب
مواد أجزاء المحرك الهوائي PA-SA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي للمواد الخاصة بالمحرك الهوائي PA-SA
ب
ب
الخصائص التقنية للصمام الهوائي 4m310-08 220V:
| تصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1,5...8 |
| وسط العمل | الهواء المضغوط المفلتر |
| درجة الحرارة المحيطة t، вЃ°C | +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| النسخ اليدوي | يكون |
| درجة الحماية | IP 65 |
| التركيب | من خلال الثقوب الموجودة في السكن |
| مادة العلبة | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
صمامات هوائية 4M310-08 220 فولت
ب
ب
أبعاد وأبعاد الصمام الهوائي 4M310-08 220 فولت:
| نموذج صمام هوائي | 4M310-08 |
| د، مم | 32 |
| هـ، مم | 69 |
| ف، مم | 40 |
| انا، مم | 45 |
| ك، مم | 40 |
| ل، مم | 134.5 |
| م، مم | 40 |
| ن، مم | 24 |
| س، مم | 27 |
| U, مم | 2.4 |
| همم | 17.5 |
رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4M310-08 220 فولت
ب
ب
المعايير الفنية لوحدة مفتاح الحد APL-410N EX:
| اسم | قيمة |
| نموذج وحدة مفتاح الحد | APL-410N EX |
| أقصى جهد لمفتاح الحد، فولت | 250 |
| درجة حرارة بيئة العمل، درجة مئوية | من -40 إلى +80 |
| عمر الخدمة، سنوات | 10 |
وحدة مفتاح الحد APL-410N EX
ب
ب
أبعاد وأبعاد وحدة مفتاح الحد APL-410N EX:
| نموذج | د، مم | D1، مم | همم | ل، مم | ب، مم | م، مم |
| APL-410N EX | 9.5 | 5 | 174 | 177 | 178 | 8 |
رسم تخطيطي لأبعاد وأبعاد وحدة مفتاح الحد APL-410N EX
ب
ب
المعلمات الرئيسية لوحدة معالجة الهواء AFC2000:
| ضغط التشغيل، بار | 8 |
| أقصى ضغط، بار | 10 |
| نطاق الضغط القابل للتعديل، بار | 0,5 غرام · 9 |
| ضغط الكسر، بار | 15 |
| اتصال الهواء | 1/4 بوصة |
| درجة حرارة التشغيل، درجة مئوية | من -5 إلى +60 |
| حجم جسيمات الفلتر، ميكرومتر | 40 |
| لزوجة الزيت | ISO VG 32 |
| الوزن، كجم | 0,395 |
| تكوين المجموعة | فاصل رطوبة الفلتر، منظم الضغط، المزلق، الحامل |
وحدة معالجة الهواء AFC2000
ب
ب
الأبعاد الكلية وأبعاد التركيب لوحدات معالجة الهواء AFC2000:
| أ، مم | 162 |
| ب، مم | 88 |
| ج، مم | 139 |
| د، مم | 31 |
| هـ، مم | 53.5 |
| ف، مم | 12 |
| ج، مم | 8 |
| همم | 7 |
| انا، مم | 13.3 |
| ج، مم | 39 |
| ك، مم | 5 |
| ل، مم | 40 |
| م، مم | 32 |
| ن، مم | 53 |
| أوه، مم | 29 |
| ب، مم | 6 |
| ر، مم | 41.5 |
