صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.

تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DAXXX لأتمتة عملية التحكم في الصمامات الصناعية بأقصى عزم دوران يصل إلى 2128 نيوتن متر.

يتم استخدام الصمام الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.

يتيح مشغل HDM اليدوي ثنائي الدوران بترس دودي وعلبة تروس تخفيض السرعة ضبط الموضع المطلوب لصمام الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري للتجاوز اليدوي إلى توفير الحل الأمثل والأكثر فعالية لمجموعة كاملة من تطبيقات التجاوز اليدوي.

تم تصميم وحدة معالجة الهواء لتنظيف الهواء المضغوط من الرطوبة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند المستوى المحدد مسبقًا، وتزويد عناصر النظام الهوائي بالمواد التشحيمية من الخزان في تدفق الهواء المضغوط.

ب

ب

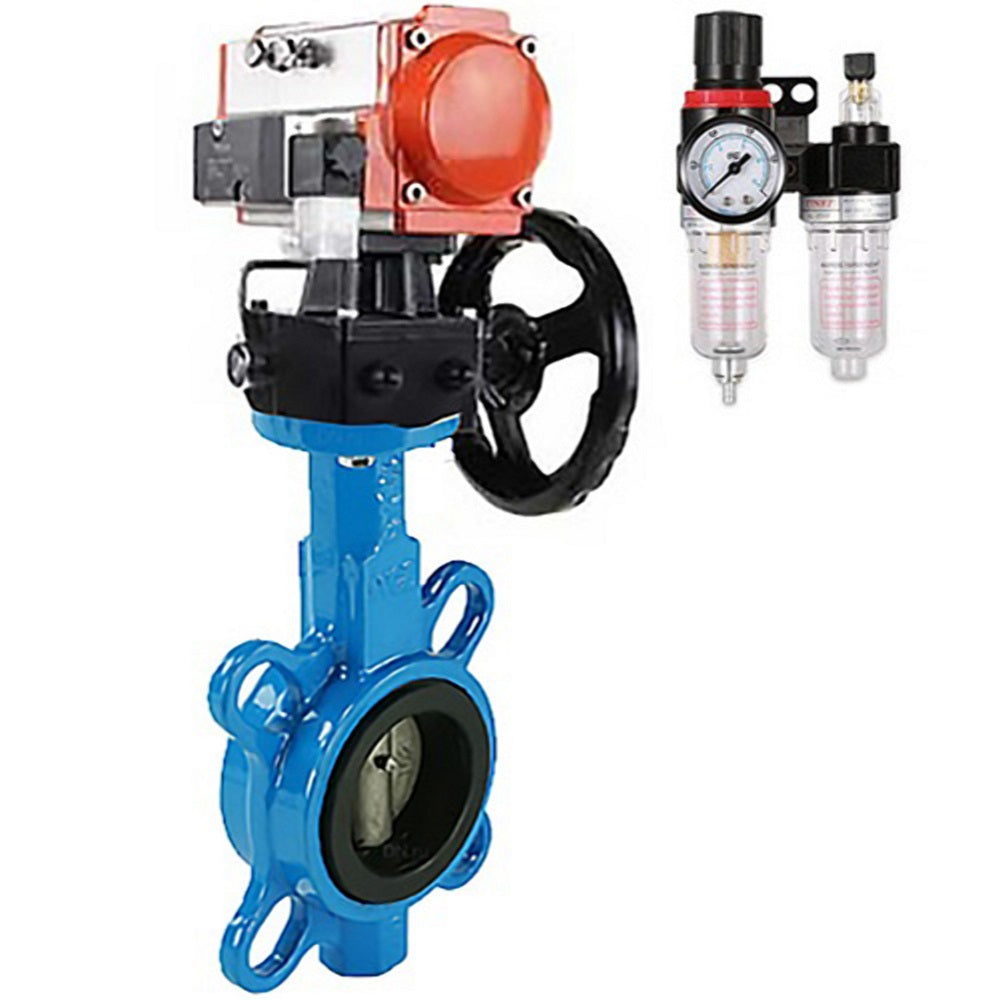

المعايير الفنية لصمام الفراشة المائي DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4V320-08 220 فولت عجلة يدوية MON، ATU AFC2000:

صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل: حديد زهر QT450، مادة القرص: حديد زهر QT450، الختم: EPDM، مشغل هوائي PA-DA مزدوج الحركة، 4V320-08، عجلة يدوية 220 فولت MON، وحدة التحكم ATU AFC2000

ب

ب

أبعاد وأبعاد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4V320-08 220 فولت عجلة يدوية MON، ATU AFC2000:

DN	همم	أ، مم	هـ، مم	H1، مم	انا، مم	ب، مم	ج، مم
50	203	174	89	120	162	88	139
65	224	174	89	120	162	88	139
80	248	216	109	133	162	88	139
100	277.5	216	109	133	162	88	139
125	317.5	279	134	180	162	88	139
150	354.5	279	134	180	162	88	139

رسم تخطيطي لصمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل: حديد زهر QT450، مادة القرص: حديد زهر QT450، الختم: EPDM، مشغل هوائي PA-DA مزدوج الحركة، 4V320-08، 220 فولت، MON، وحدة التحكم ATU AFC2000

ب

ب

مواد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4V320-08 220 فولت عجلة يدوية MON، ATU AFC2000:

مخطط الأجزاء والمواد صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - EPDM، مشغل هوائي PA-DA مزدوج الفعل، 4V320-08 220 فولت، عجلة يدوية MON، وحدة ATU AFC2000

ب

ب

البيانات الفنية للمحركات الهوائية PA-DA:

„–	اسم	مادة
1	حاوية	الألومنيوم المبثوق
2	المقابس الجانبية	الألومنيوم المصبوب
3	معدات	الفولاذ المقاوم للصدأ
4	مكبس	الفولاذ/الألومنيوم
5	المقابس	الفولاذ المقاوم للصدأ
6	حلقة المكبس	إن بي آر
7	الينابيع	فولاذ زنبركي
8	محمل المكبس	البلاستيك الهندسي
9	حلقة المكبس	إن بي آر
10	سدادة	إن بي آر
11	حلقة الدفع	البلاستيك الهندسي
12	جرس	البلاستيك الهندسي
13	غسالة	الفولاذ المقاوم للصدأ
14	مشبك الربيع	الفولاذ المقاوم للصدأ
15	مؤشر	بلاستيك
16	غطاء المؤشر	بلاستيك
17	المحمل	البلاستيك الهندسي
18	كاميرا	فُولاَذ
19	المحمل	إن بي آر
20	المحمل	البلاستيك الهندسي
21	المحمل	البلاستيك الهندسي
22	حلقة الختم	إن بي آر
23	حلقة الختم	إن بي آر
24	المحمل	الفولاذ المقاوم للصدأ
25	صامولة الضبط	الفولاذ المقاوم للصدأ
26	برغي التعديل	الفولاذ المقاوم للصدأ
27	كم	الألومنيوم

رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA

ب

ب

المعايير الفنية للصمام الهوائي 4V320-08 220 فولت:

اسم	معنى
نوع الصمام الهوائي	صمام منزلق
ضغط العمل، بار	1.5 غرام · 8
جهد التغذية، فولت	220 فولت
إجمالي الطاقة، فولت	4.5
يتحكم	كهرومغناطيسي مزدوج الجوانب
تردد التشغيل، دورة/ثانية	5

صمام هوائي 4V320-08 220 فولت

ب

ب

أبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت:

نموذج صمام هوائي	4V320-08
أ، مم	71.9
ب، مم	45
ج، مم	94.4
د، مم	27
هـ، مم	69
ف، مم	40
انا، مم	24
ك، مم	40
ل، مم	188.8
م، مم	69.4
ن، مم	50
أوه، مم	82.4
ب، مم	24
س، مم	20
ت، مم	6.5
U, مم	2.4
V، مم	4
همم	82.4

رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت

ب

المعايير الفنية لعجلة اليد MON:

اسم	قيمة
النسخة المناخية	يو، يو إتش إل، تي، أوم
درجة الحماية، IP	67
نوع الاتصال	ايزو 5211

مضاعف يدوي MON

ب

ب

أبعاد وأبعاد عجلة اليد MON:

نموذج	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO	MON4-1200-T54-ISO
ب1، مم	14	17	22	27
ن، مم	22	22	28	32
ب2، مم	14	17	22	27
م، مم	16	18	22	30
D1، مم	Г˜50	Г˜70	Г˜102	Г˜102
4-M1، مم	4-M6	4-M8	4-M10	4-M10
D2، مم	Г˜70	Г˜102	Г˜125	Г˜125
4-م2، مم	4-M8	4-M10	4-M12	4-M12
هـ، مم	70 × 70	95 × 95	114 × 114	129 × 129
د3، مم	Г˜50	Г˜70	Г˜102	Г˜125
4-Г˜1، مم	4-6.5	4-8.5	4-10.5	4-12.5
D4، مم	Г˜70	Г˜102	Г˜125	Г˜140
4-Г˜2، مم	4-8.5	4-10.5	4-12.5	4-16.5
أ، مم	90	125	140	188.5
ب، مم	55	64	71	93
ج، مم	Г˜88	Г˜110	Г˜129	Г˜174
ف، مم	115	135	166	202
ت، مم	44	62.5	70	94
ي، مم	145	178	212	280
همم	120	133	180	195
س، مم	53	56.5	68.7	84
ك، مم	10	13	12.5	15
عجلة يدوية، مم	180	200	280	320

رسم تخطيطي لأبعاد وأبعاد عجلة اليد MON MON

ب

ب

مواد عجلة اليد MON:

„–	اسم	مادة
1	ساق لتثبيت المحرك الهوائي	الفولاذ 45
2	حلقة الختم	EPDM
3	زنبرك التثبيت	فولاذ زنبركي
4	غطاء الطرف العلوي	سبائك الألومنيوم
5	أفسد	الفولاذ 304
6	قوس القفل (القضيب الرئيسي)	الفولاذ 304
7	الإسكان	سبائك الألومنيوم
8	حلقة الختم	EPDM
9	وحدة التروس	الحديد الزهر BCh50
10	اقتران الانتقال	الحديد الزهر BCh40
11	ساق التروس	الحديد الزهر BCh40

مواد عجلة اليد
