صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.

تم تصميم المحركات الدوارة الهوائية مزدوجة الفعل PA-DAXXX لأتمتة عملية التحكم في الصمامات الصناعية بأقصى عزم دوران يصل إلى 2128 نيوتن متر.

تُستخدم الصمامات الهوائية للتحكم في الأنظمة الهوائية ذات سطح إرساء NAMUR، وذلك لتركيب الصمامات عبر فتحات في هيكلها. يتم التحكم الكهرومغناطيسي بواسطة ملفات جهد 12-تيار متردد، 12-تيار مستمر، 24-تيار متردد، 24-تيار مستمر، 110-تيار متردد، 220-تيار متردد. وحسب الطراز، تتميز الصمامات بتحكم أحادي أو ثنائي الاتجاه. تتوفر الصمامات الهوائية التي تعمل بالملف اللولبي بمجموعة واسعة من الطرازات، وتشمل أنواع تبديل شائعة للصمامات الهوائية ثلاثية (3/2) وخماسية (5/2 و5/3). مصممة للاستخدام مع مشغلات هوائية ربع لفة.

يتيح مُضاعِف التخفيض اليدوي لتروس الدودة HDM ضبط الوضع المطلوب لصمام الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية بربع دورة. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري للتجاوز اليدوي إلى توفير الحل الأكثر فعالية وكفاءة لمجموعة كاملة من تطبيقات التجاوز اليدوي.

صُممت وحدة مفتاح الحدّ لإرسال إشارات بصرية وكهربائية إلى مواضع نهاية جسم صمام الإغلاق: صمام، صنبور، أو بوابة قرصية. تُركّب الوحدة أعلى سطح المُشغّل الهوائي، ومتصلة بعمود المُشغّل وفقًا لمعيار DIN. عادةً ما يحتوي الصندوق المُغلق على مُستشعرين، يُراقبان موضع عمود المُشغّل ويُصدران إشارات في المواضع القصوى. تُستخدم مفاتيح OMRON الدقيقة، أو المستشعرات الحثية، أو مفاتيح القصب كأجهزة استشعار. يُمكن مُلاحظة الإشارة البصرية للموضع على غلاف الوحدة، حيث يوجد مؤشر بصري ثلاثي الأبعاد: أحمر - مغلق وأخضر - مفتوح.

تم تصميم وحدة معالجة الهواء لتنظيف الهواء المضغوط من قطرات الرطوبة والجسيمات الصلبة، وإزالة المكثفات، والحفاظ تلقائيًا على الضغط عند المستوى المحدد مسبقًا، وتزويد مواد التشحيم من الخزان في تدفق الهواء المضغوط إلى عناصر النظام الهوائي.

ب

ب

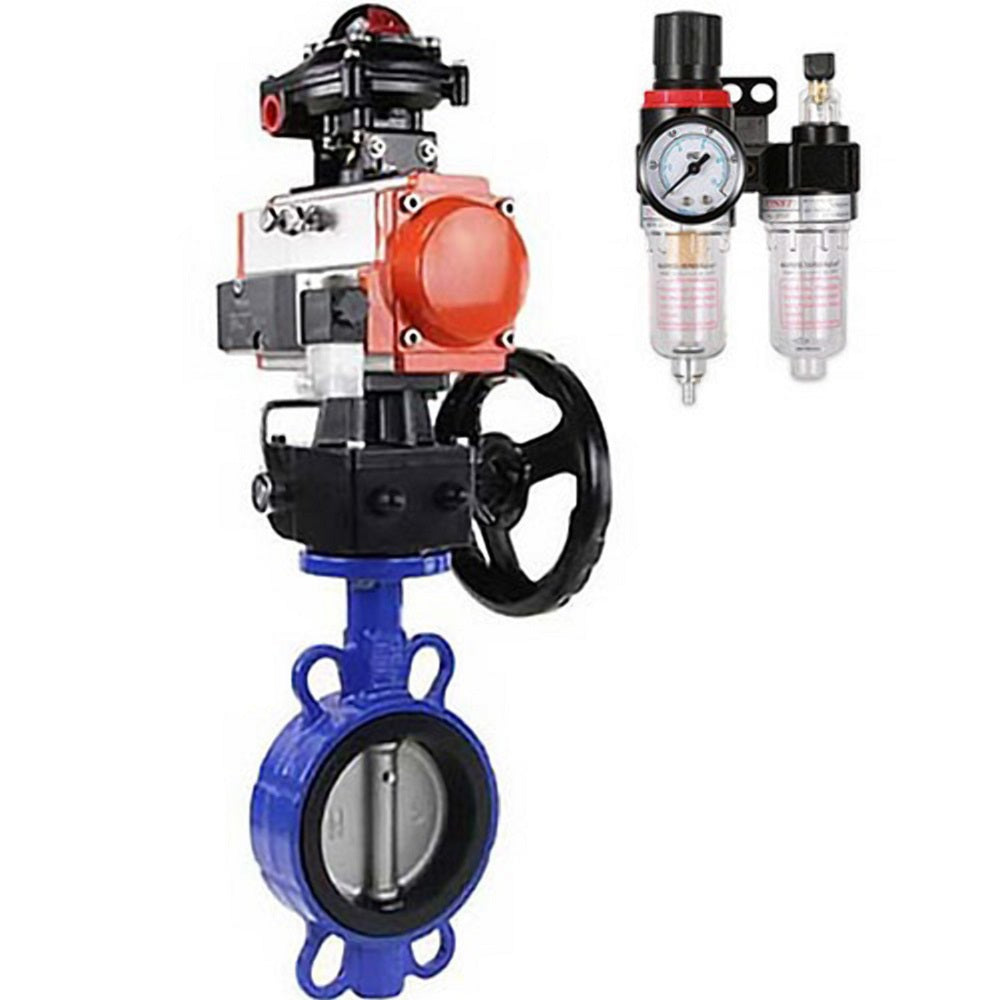

المعايير الفنية لصمام الفراشة المائي DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4M310-08 24V، LSU APL-210N، عجلة يدوية MON، ATU AFC2000:

صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل: حديد زهر QT450، مادة القرص: حديد زهر QT450، الختم: EPDM، مشغل هوائي PA-DA مزدوج الحركة، 4M310-08 24 فولت، LSU APL-210N، عجلة يدوية MON، وحدة ATU AFC2000

ب

ب

أبعاد وأبعاد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4M310-08 24V، LSU APL-210N، عجلة يدوية MON، ATU AFC2000:

DN	همم	أ، مم	هـ، مم	H1، مم	انا، مم	ب، مم	ج، مم
50	203	174	89	120	162	88	139
65	224	174	89	120	162	88	139
80	248	216	109	133	162	88	139
100	277.5	216	109	133	162	88	139
125	317.5	279	134	180	162	88	139
150	354.5	279	134	180	162	88	139

رسم تخطيطي لصمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل: حديد زهر QT450، مادة القرص: حديد زهر QT450، مانع التسرب: EPDM، مشغل هوائي PA-DA مزدوج الحركة، 4M310-08 24 فولت، وحدة تحكم في مستوى الصوت APL-210N، عجلة يدوية MON، وحدة تحكم في مستوى الصوت AFC2000

ب

ب

مواد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA مزدوج الفعل، 4M310-08 24V، LSU APL-210N، عجلة يدوية MON، ATU AFC2000:

مخطط الأجزاء والمواد: صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل: حديد زهر QT450، مادة القرص: حديد زهر QT450، الختم: EPDM، مشغل هوائي مزدوج الحركة PA-DA، 4M310-08 24 فولت، وحدة التحكم في الطور (LSU APL-210N)، عجلة يدوية MON، وحدة التحكم في الطور (ATU AFC2000).

ب

ب

البيانات الفنية للمحركات الهوائية PA-DA:

„–	اسم	مادة
1	حاوية	الألومنيوم المبثوق
2	المقابس الجانبية	الألومنيوم المصبوب
3	معدات	الفولاذ المقاوم للصدأ
4	مكبس	الفولاذ/الألومنيوم
5	المقابس	الفولاذ المقاوم للصدأ
6	حلقة المكبس	إن بي آر
7	الينابيع	فولاذ زنبركي
8	محمل المكبس	البلاستيك الهندسي
9	حلقة المكبس	إن بي آر
10	سدادة	إن بي آر
11	حلقة الدفع	البلاستيك الهندسي
12	جرس	البلاستيك الهندسي
13	غسالة	الفولاذ المقاوم للصدأ
14	مشبك الربيع	الفولاذ المقاوم للصدأ
15	مؤشر	بلاستيك
16	غطاء المؤشر	بلاستيك
17	المحمل	البلاستيك الهندسي
18	كاميرا	فُولاَذ
19	المحمل	إن بي آر
20	المحمل	البلاستيك الهندسي
21	المحمل	البلاستيك الهندسي
22	حلقة الختم	إن بي آر
23	حلقة الختم	إن بي آر
24	المحمل	الفولاذ المقاوم للصدأ
25	صامولة الضبط	الفولاذ المقاوم للصدأ
26	برغي التعديل	الفولاذ المقاوم للصدأ
27	كم	الألومنيوم

رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA

ب

ب

الخصائص التقنية للصمام الهوائي 4m310-08 24V:

تصميم	نوع البكرة
الضغط الاسمي PN، ميجا باسكال (كجم/سم2)	1,2 (12)
ضغط العمل، بار	1,5...8
وسط العمل	الهواء المضغوط المفلتر
درجة الحرارة المحيطة t، вЃ°C	+5 إلى +50
تردد الاستجابة	5 دورات/ثانية
النسخ اليدوي	يكون
درجة الحماية	IP 65
التركيب	من خلال الثقوب الموجودة في السكن
مادة العلبة	الألومنيوم المؤكسد
وقت الاستجابة	0.05 ثانية

صمامات هوائية 4M310-08 24 فولت

ب

ب

أبعاد وأبعاد الصمام الهوائي 4M310-08 24V:

نموذج صمام هوائي	4M310-08
د، مم	32
هـ، مم	69
ف، مم	40
انا، مم	45
ك، مم	40
ل، مم	134.5
م، مم	40
ن، مم	24
س، مم	27
U, مم	2.4
همم	17.5

رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4M310-08 24V

ب

ب

المعايير الفنية لعجلة اليد MON:

اسم	قيمة
النسخة المناخية	يو، يو إتش إل، تي، أوم
درجة الحماية، IP	67
نوع الاتصال	ايزو 5211

مضاعف يدوي MON

ب

ب

أبعاد وأبعاد عجلة اليد MON:

نموذج	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO	MON4-1200-T54-ISO
ب1، مم	14	17	22	27
ن، مم	22	22	28	32
ب2، مم	14	17	22	27
م، مم	16	18	22	30
د1، مم	Г˜50	Г˜70	Г˜102	Г˜102
4-M1، مم	4-M6	4-M8	4-M10	4-M10
D2، مم	Г˜70	Г˜102	Г˜125	Г˜125
4-م2، مم	4-M8	4-M10	4-M12	4-M12
هـ، مم	70 × 70	95 × 95	114 × 114	129 × 129
د3، مم	Г˜50	Г˜70	Г˜102	Г˜125
4-Г˜1، مم	4-6.5	4-8.5	4-10.5	4-12.5
D4، مم	Г˜70	Г˜102	Г˜125	Г˜140
4-Г˜2، مم	4-8.5	4-10.5	4-12.5	4-16.5
أ، مم	90	125	140	188.5
ب، مم	55	64	71	93
ج، مم	Г˜88	Г˜110	Г˜129	Г˜174
ف، مم	115	135	166	202
ت، مم	44	62.5	70	94
ي، مم	145	178	212	280
همم	120	133	180	195
س، مم	53	56.5	68.7	84
ك، مم	10	13	12.5	15
عجلة يدوية، مم	180	200	280	320

رسم تخطيطي لأبعاد وأبعاد عجلة اليد MON MON

ب

ب

مواد عجلة اليد MON:

„–	اسم	مادة
1	ساق لتثبيت المحرك الهوائي	الفولاذ 45
2	حلقة الختم	EPDM
3	زنبرك التثبيت	فولاذ زنبركي
4	غطاء الطرف العلوي	سبائك الألومنيوم
5	أفسد	الفولاذ 304
6	قوس القفل (القضيب الرئيسي)	الفولاذ 304
7	الإسكان	سبائك الألومنيوم
8	حلقة الختم	EPDM
9	وحدة التروس	الحديد الزهر BCh50
10	اقتران الانتقال	الحديد الزهر BCh40
11	ساق التروس	الحديد الزهر BCh40

مواد عجلة اليد

ب

ب

المعايير الفنية لوحدة مفتاح الحد APL-210N:

اسم	قيمة
نموذج وحدة مفتاح الحد	APL-210N
أقصى جهد لمفتاح الحد، فولت	250
درجة حرارة بيئة العمل، درجة مئوية	من -40 إلى +80
مدة الخدمة، سنوات	10

وحدة مفتاح الحد APL-210N

ب

ب

أبعاد وأبعاد وحدة مفتاح الحد APL-210N:

نموذج	همم	ل، مم	ب، مم	د، مم	D1، مم	م
APL-210N	77	112	88	10	5	20 × 1.5

رسم تخطيطي لأبعاد وأبعاد وحدة مفتاح الحد APL-210N

ب

ب

المعلمات الرئيسية لوحدة معالجة الهواء AFC2000:

ضغط التشغيل، بار	8
أقصى ضغط، بار	10
نطاق الضغط القابل للتعديل، بار	0,5 غرام · 9
ضغط الكسر، بار	15
اتصال الهواء	1/4 بوصة
درجة حرارة التشغيل، درجة مئوية	من -5 إلى +60
حجم جسيمات الفلتر، ميكرومتر	40
لزوجة الزيت	ISO VG 32
الوزن، كجم	0,395
تكوين المجموعة	فاصل رطوبة الفلتر، منظم الضغط، المزلق، الحامل

وحدة معالجة الهواء AFC2000

ب

ب

الأبعاد الكلية وأبعاد التركيب لوحدات معالجة الهواء AFC2000:

أ، مم	162
ب، مم	88
ج، مم	139
د، مم	31
هـ، مم	53.5
ف، مم	12
ج، مم	8
همم	7
انا، مم	13.3
ج، مم	39
ك، مم	5
ل، مم	40
م، مم	32
ن، مم	53
أوه، مم	29
ب، مم	6
ر، مم	41.5
