Parts
The number that matters
Max. medium temperature
150درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- زيوت
- الهيدروكربونات
- إمدادات المياه
- إمداد الحرارة
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحرك الدوار الهوائي لأتمتة عملية التحكم في الصمامات الصناعية، وكذلك لتحديد موضع جسم إغلاق الصمام.
يتم استخدام الصمام الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
صُممت وحدة مفتاح الحدّ لإرسال إشارات بصرية وكهربائية إلى مواضع نهاية جسم صمام الإغلاق: صمام، رافعة، أو بوابة قرصية. تُركّب على سطح المُشغّل الهوائي، ومتصلة بعمود المُشغّل وفقًا لمعيار DIN. عادةً ما يحتوي الصندوق المُغلق على مُستشعرين، يُراقبان موضع عمود المُشغّل ويُعطيان إشارة في المواضع القصوى. تُستخدم مفاتيح OMRON الدقيقة، أو المُستشعرات الحثية، أو مفاتيح القصب كمُستشعرات. يُمكن مُلاحظة الإشارة البصرية للموضع على غلاف الوحدة، حيث يوجد مُؤشّر بصري ثلاثي الأبعاد: أحمر - مغلق وأخضر - مفتوح.
ب
ب
المعايير الفنية لصمام الفراشة المائي DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA-105-1 مزدوج الفعل، 4V320-10 220V، LSU APL-210N:
| اسم | دلالة |
| الضغط الاسمي PN، بار | 16 |
| درجة حرارة وسط العمل، درجة مئوية | من -20 إلى +150 |
| طلب | إمدادات المياه، إمدادات الحرارة |
| الاتصال بخط الأنابيب | شفة داخلية (عروات ملولبة) |
| نوع البوابة | قرص دوار |
| نوع التحكم | مشغل هوائي |
| بلد الشركة المصنعة | الصين |

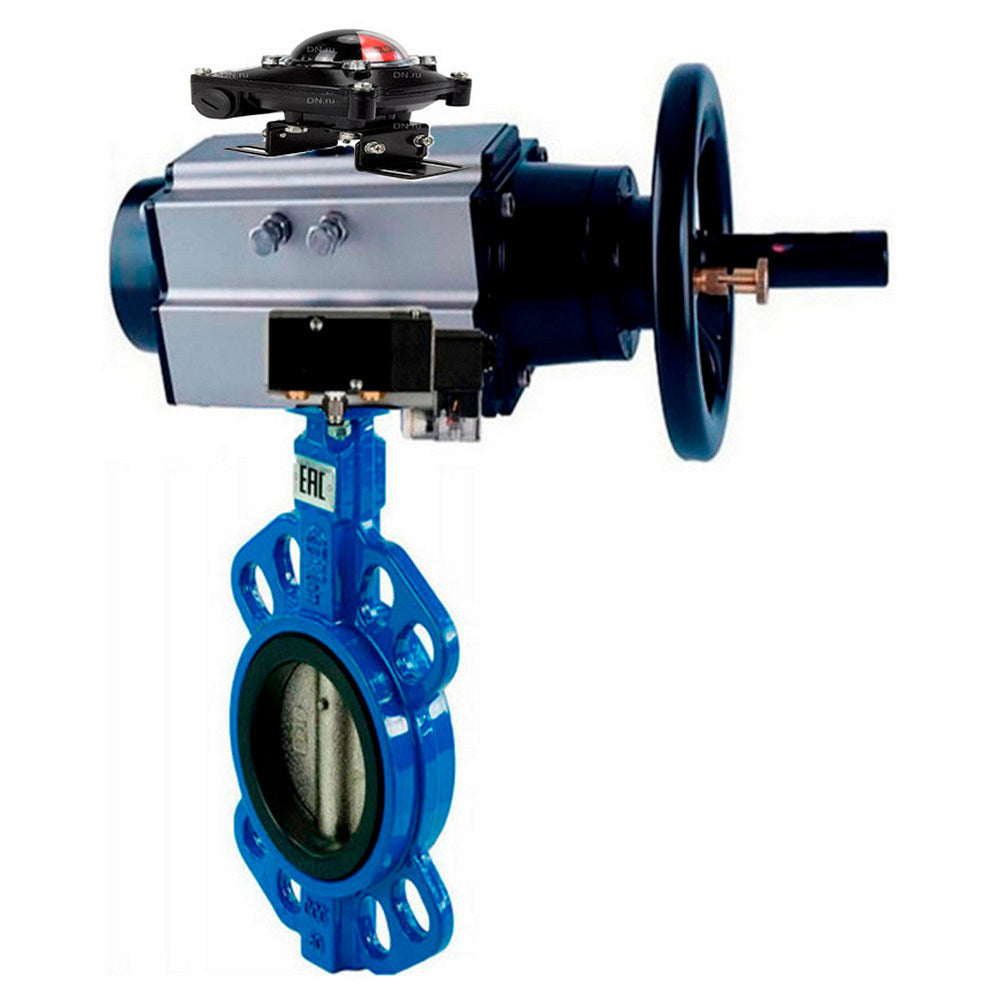

صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - EPDM، مشغل هوائي PA-DA-105-1 مزدوج الفعل، 4V320-10 220V، LSU APL-210N
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA-105-1 مزدوج الفعل، 4V320-10 220V، LSU APL-210N:
| DN | همم | أ، مم | هـ، مم |
| 125 | 317.5 | 495 | 200 |
| 150 | 354.5 | 495 | 200 |
رسم تخطيطي لصمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل: حديد زهر QT450، مادة القرص: حديد زهر QT450، الختم: EPDM، مشغل هوائي PA-DA-105-1 مزدوج الفعل، 4V320-10 220V، LSU APL-210N
ب
ب
مواد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA-105-1 مزدوج الفعل، 4V320-10 220V، LSU APL-210N:
| „– | تفاصيل | مادة |
| 1 | جسم | الحديد الزهر QT450 |
| 2 | القرص | الحديد الزهر QT450 |
| 3 | ختم المقعد | EPDM |
| 4 | عصا | الفولاذ المقاوم للصدأ SS 316 |
مخطط الأجزاء والمواد صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - EPDM، مشغل هوائي PA-DA-105-1 مزدوج الفعل، 4V320-10 220V، LSU APL-210N
ب
ب
المعايير الفنية للمحرك الهوائي PA-DA-105-1:
| نوع المحرك الهوائي | مزدوج الفعل |
| ضغط التحكم، بار | 2 غ· 8 |
| درجة حرارة التشغيل، درجة مئوية | من -20 إلى +80 |
| مؤشر الموضع المرئي | مفتوح / مغلق |
| التحكم اليدوي | عجلة يدوية |
| زاوية الدوران، درجة | 90 درجة مئوية ± 5 |
| أعلى معيار اتصال | نامور |
| معيار توصيل الهواء | نامور |
| خيط توصيل إمداد الهواء | G 1/4ك |
| نوع شفة ISO | F07/F10 |
| مربع الساق، مم | 22 × 22 |
| الوزن، كجم | 9 |
| متوسط العمر، دورات مغلقة/مفتوحة | 300000 |
المحرك الهوائي PA-DA-105-1
ب
ب
أبعاد وأبعاد المحرك الهوائي PA-DA-105-1:
| أ، مم | 495 |
| أ1، مم | 461.5 |
| ب، مم | 133 |
| ج، مم | 109.5 |
| د، مم | 153 |
| هـ، مم | 57.5 |
| ف، مم | 64 |
| ج، مم | 26 |
| همم | 80 |
| انا، مم | 30 |
| ن، مم | 22 |
| و، مم | 200 |
| ج، مم | 102 |
| ك، مم | 70 |
| ل، مم | م10 × 16 |
| م، مم | م8 × 13 |
| أوه، مم | 4 |
| ب، مم | 4 |
| س، مم | م6 |
| ت، مم | 24 |
| U, مم | 32 |
مخطط أبعاد وأبعاد المحرك الهوائي PA-DA-105-1
ب
ب
جدول أجزاء ومواد مشغل الهواء PA-DA-105-1:
| „– | اسم القطعة | مادة |
| 1 | برغي المؤشر | ABS (بلاستيك) |
| 2 | مؤشر الموضع | ABS (بلاستيك) |
| 3 | مشبك الربيع | الفولاذ المقاوم للصدأ 304 |
| 4 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 5 | غسالة خارجية | البلاستيك الهندسي |
| 6 | برغي التعديل | الفولاذ المقاوم للصدأ 304 |
| 7 | بندق | الفولاذ المقاوم للصدأ 304 |
| 8 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 9 | جسم | سبائك الألومنيوم المبثوق |
| 10 | مكبس | سبائك الألومنيوم المصبوب |
| 11 | حلقة المكبس O | إن بي آر |
| 12 | مجموعة المحمل | البلاستيك الهندسي |
| 13 | حلقة O للغطاء النهائي | إن بي آر |
| 14 | غطاء النهاية | سبائك الألومنيوم المصبوبة المطلية بطلاء البوليستر |
| 15 | برغي التثبيت | الفولاذ المقاوم للصدأ 304 |
| 16 | غسالة داخلية | البلاستيك الهندسي |
| 17 | حلقة الختم | إن بي آر |
| 18 | المحمل | البلاستيك الهندسي |
| 19 | المثبت | سبائك الفولاذ |
| 20 | معدات | سبائك الفولاذ |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA-105-1
ب
ب
المعايير الفنية للصمام الهوائي 4V320-10 220 فولت:
| اسم | معنى |
| نوع الصمام الهوائي | صمام منزلق |
| ضغط العمل، بار | 1.5 غرام · 8 |
| جهد التغذية، فولت | 220 فولت |
| إجمالي الطاقة، فولت | 4.5 |
| يتحكم | كهرومغناطيسي مزدوج الجوانب |
| تردد التشغيل، دورة/ثانية | 5 |
صمام هوائي 4V320-10 220 فولت
ب
ب
أبعاد وأبعاد صمام هوائي 4V320-10 220V:
| نموذج صمام هوائي | 4V320-10 |
| أ، مم | 71.9 |
| ب، مم | 45 |
| ج، مم | 94.4 |
| د، مم | 27 |
| هـ، مم | 69 |
| ف، مم | 40 |
| انا، مم | 24 |
| ك، مم | 40 |
| ل، مم | 188.8 |
| م، مم | 69.4 |
| ن، مم | 50 |
| أوه، مم | 82.4 |
| ب، مم | 24 |
| س، مم | 20 |
| ت، مم | 6.5 |
| U, مم | 2.4 |
| V، مم | 4 |
| همم | 82.4 |
رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4V320-10 220V
ب
ب
المعايير الفنية لوحدة مفتاح الحد APL-210N:
| اسم | قيمة |
| نموذج وحدة مفتاح الحد | APL-210N |
| أقصى جهد لمفتاح الحد، فولت | 250 |
| درجة حرارة بيئة العمل، درجة مئوية | من -40 إلى +80 |
| مدة الخدمة، سنوات | 10 |
وحدة مفتاح الحد APL-210N
ب
أبعاد وأبعاد وحدة مفتاح الحد APL-210N:
| نموذج | همم | ل، مم | ب، مم | د، مم | D1، مم | م |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20 × 1.5 |
رسم تخطيطي لأبعاد وأبعاد وحدة مفتاح الحد APL-210N
- Body material
- الحديد الزهر QT450
- Maximum allowable temperature
- 150 درجة مئوية
- Connection type
- شفة داخلية (عروات ملولبة)
- Control type
- مشغل هوائي
- Operating environment
- ماء وزيوت والهيدروكربونات
- Applications
- إمدادات المياه وإمداد الحرارة
- Nominal pressure
- 16 بار
- Type of seal
- EPDM
- Disc material
- الحديد الزهر QT450
- Explosion-proof
- لا
- Manual override
- عجلة يدوية
- Limit switches
- نعم
- Supply voltage
- 220 فولت
- Type of pneumatic actuator
- عمل مزدوج
- Angle of rotation
- 90 درجة
- Country of origin
- الصين
