وصف
صمامات الفراشة مصممة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة، وأنظمة إمداد المياه، وفي العمليات التكنولوجية في صناعات الأغذية، والكيماويات، والنفط والغاز، واللب والورق، وغيرها. تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحرك الهوائي الدوار لأتمتة عملية التحكم في الصمامات الصناعية، وكذلك لتحديد موضع جسم إغلاق الصمام.
ب
ب
المعايير الفنية لصمام الفراشة المائي DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA-105-1 مزدوج الفعل:
| اسم | دلالة |
| الضغط الاسمي PN، بار | 16 |
| درجة حرارة وسط العمل، درجة مئوية | من -10 إلى 90 |
| طلب | إمدادات المياه، إمدادات الحرارة |
| الاتصال بخط الأنابيب | شفة داخلية (عروات ملولبة) |
| نوع البوابة | قرص دوار |
| نوع التحكم | مشغل هوائي |
| بلد الشركة المصنعة | الصين |

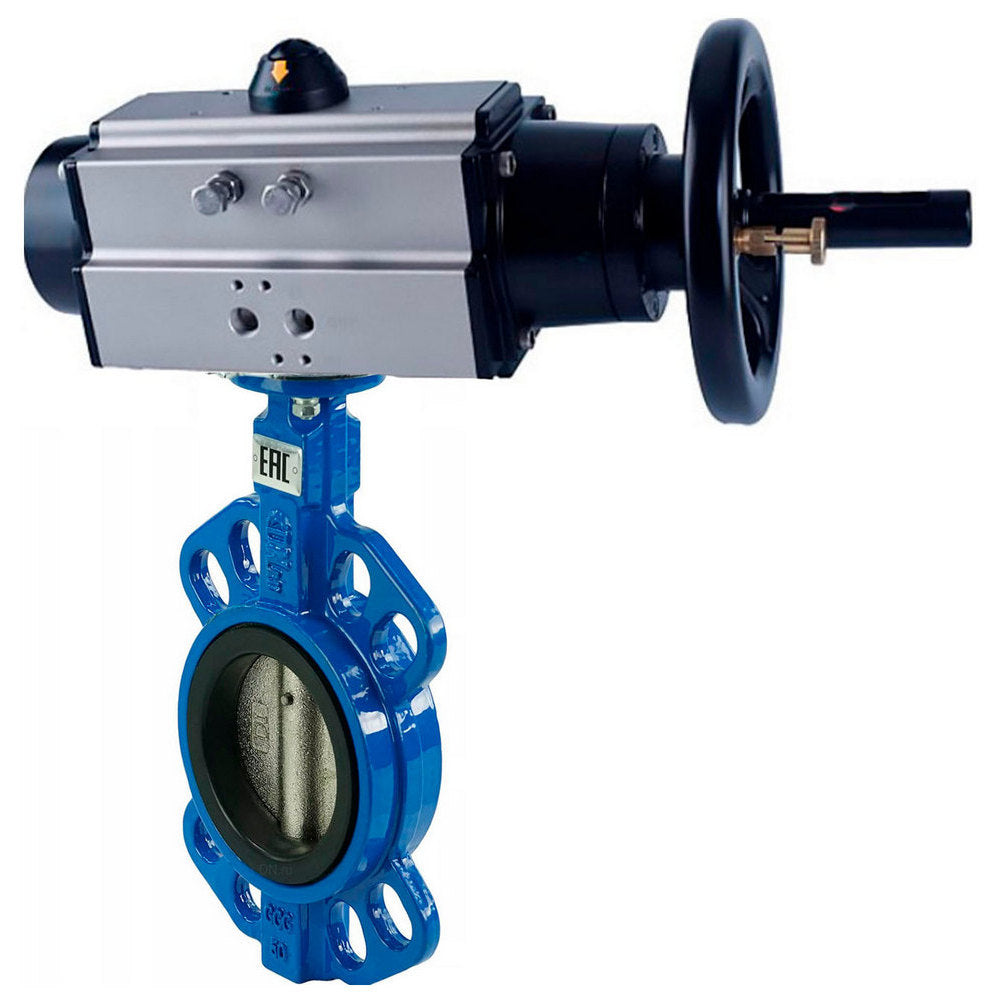

صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - EPDM، مشغل هوائي PA-DA-105-1 مزدوج الفعل
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA-105-1 مزدوج الفعل:
| DN | همم | أ، مم | هـ، مم |
| 125 | 317.5 | 495 | 200 |
| 150 | 354.5 | 495 | 200 |
رسم تخطيطي لصمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - EPDM، مشغل هوائي PA-DA-105-1 مزدوج الفعل
ب
ب
مواد صمامات الفراشة DNOVA WBV1616E-2W-Fb-H، مادة الجسم - الحديد الزهر QT450، مادة القرص - الحديد الزهر QT450، الختم - EPDM، المحرك الهوائي PA-DA-105-1 مزدوج الفعل:
| „– | تفاصيل | مادة |
| 1 | جسم | الحديد الزهر QT450 |
| 2 | القرص | الحديد الزهر QT450 |
| 3 | ختم المقعد | EPDM |
| 4 | عصا | الفولاذ المقاوم للصدأ SS 316 |
مخطط الأجزاء والمواد صمامات الفراشة WBV1616E-2W-Fb-H، مادة الهيكل - حديد زهر QT450، مادة القرص - حديد زهر QT450، الختم - EPDM، مشغل هوائي PA-DA-105-1 مزدوج الفعل
ب
ب
المعايير الفنية للمحرك الهوائي PA-DA-105-1:
| نوع المحرك الهوائي | مزدوج الفعل |
| ضغط التحكم، بار | 2 غ· 8 |
| درجة حرارة التشغيل، درجة مئوية | من -20 إلى +80 |
| مؤشر الموضع المرئي | مفتوح / مغلق |
| التحكم اليدوي | عجلة يدوية |
| زاوية الدوران، درجة | 90 درجة مئوية ± 5 |
| أعلى معيار اتصال | نامور |
| معيار توصيل الهواء | نامور |
| خيط توصيل إمداد الهواء | G 1/4ك |
| نوع شفة ISO | F07/F10 |
| مربع الساق، مم | 22 × 22 |
| الوزن، كجم | 9 |
| متوسط العمر، دورات مغلقة/مفتوحة | 300000 |
المحرك الهوائي PA-DA-105-1
ب
ب
أبعاد وأبعاد المحرك الهوائي PA-DA-105-1:
| أ، مم | 495 |
| أ1، مم | 461.5 |
| ب، مم | 133 |
| ج، مم | 109.5 |
| د، مم | 153 |
| هـ، مم | 57.5 |
| ف، مم | 64 |
| ج، مم | 26 |
| همم | 80 |
| انا، مم | 30 |
| ن، مم | 22 |
| و، مم | 200 |
| ج، مم | 102 |
| ك، مم | 70 |
| ل، مم | م10 × 16 |
| م، مم | م8 × 13 |
| أوه، مم | 4 |
| ب، مم | 4 |
| س، مم | م6 |
| ت، مم | 24 |
| U, مم | 32 |
رسم تخطيطي لأبعاد وأبعاد المحرك الهوائي PA-DA-105-1
ب
ب
جدول أجزاء ومواد مشغل الهواء PA-DA-105-1:
| „– | اسم القطعة | مادة |
| 1 | برغي المؤشر | ABS (بلاستيك) |
| 2 | مؤشر الموضع | ABS (بلاستيك) |
| 3 | مشبك الربيع | الفولاذ المقاوم للصدأ 304 |
| 4 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 5 | غسالة خارجية | البلاستيك الهندسي |
| 6 | برغي التعديل | الفولاذ المقاوم للصدأ 304 |
| 7 | بندق | الفولاذ المقاوم للصدأ 304 |
| 8 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 9 | جسم | سبائك الألومنيوم المبثوق |
| 10 | مكبس | سبائك الألومنيوم المصبوب |
| 11 | حلقة المكبس O | إن بي آر |
| 12 | مجموعة المحمل | البلاستيك الهندسي |
| 13 | حلقة O للغطاء النهائي | إن بي آر |
| 14 | غطاء النهاية | سبائك الألومنيوم المصبوبة المطلية بطلاء البوليستر |
| 15 | برغي التثبيت | الفولاذ المقاوم للصدأ 304 |
| 16 | غسالة داخلية | البلاستيك الهندسي |
| 17 | حلقة الختم | إن بي آر |
| 18 | المحمل | البلاستيك الهندسي |
| 19 | المثبت | سبائك الفولاذ |
| 20 | معدات | سبائك الفولاذ |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA-105-1
