وصف
تم تصميم صمام الفراشة ليتم استخدامه كصمام إغلاق أو تحكم للتحكم في التدفقات في أنظمة إمداد الحرارة وإمدادات المياه، وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مبدأ التشغيل: تُفتح الصمامات وتُغلق بتدوير القرص بزاوية 90 درجة. يُفتح الصمام بتدوير المقبض أو عجلة علبة التروس عكس اتجاه عقارب الساعة، ويُغلق في اتجاه عقارب الساعة.
تم تصميم المحركات الكهربائية ربع دورة للتحكم عن بعد ومحليًا في دوران عنصر الإغلاق بمقدار 0 درجة إلى 270 درجة لمثل هذه الأنواع مثل صمامات الكرة وما إلى ذلك.
مبدأ التشغيل: تُركَّب المحركات الكهربائية مباشرةً على وصلات الأنابيب. تتوافق أبعاد التركيب مع المعيار الدولي ISO 05211 / DIN3337. تُستخدم أربعة مفاتيح دقيقة لتحديد شوط عمود الخرج من خلال مواضع طرفي عنصر التشغيل في الصمام. صُمِّمت المحركات الكهربائية للعمل في وضع التشغيل الاسمي قصير المدى S2.
ب
ب

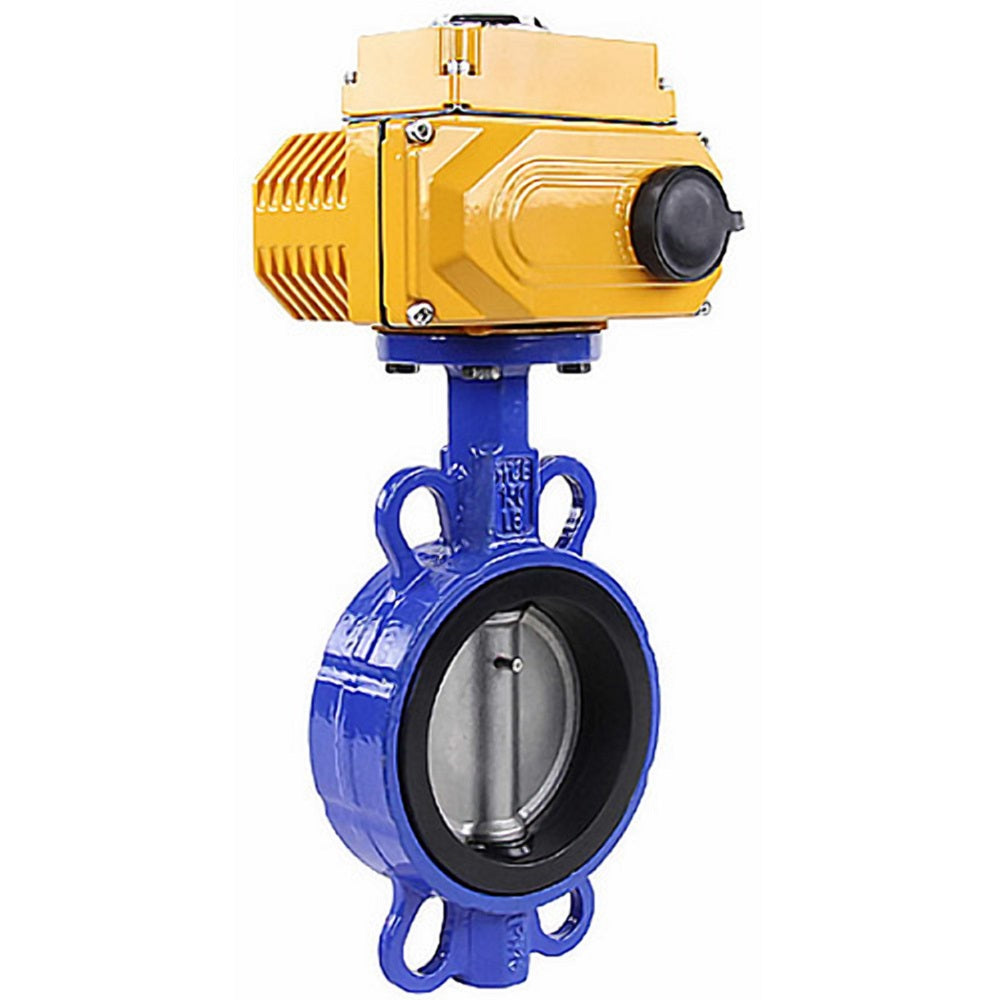

صمامات الفراشة DNOVA WBV1432N-2W-Fb-H DN40-300 هيكل PN16 من الحديد الزهر GGG50، قرص من الفولاذ المقاوم للصدأ 316L، مانع تسرب من NBR، مع مشغل كهربائي ربع دورة DNOVA QT-N-xEM-A1-220VAC-U1 (4-20 مللي أمبير)
ب
ب
الخصائص التقنية لصمامات الفراشة DNOVA WBV1432N-2W-Fb-H DN40-300 PN16، NBR:
| مميزة | معنى |
| نوع الغالق | قرص دوار |
| القطر | 40-300 ملم |
| الضغط الاسمي | 16 بار |
| درجة حرارة بيئة العمل | من -20 إلى +90 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
| نوع الاتصال | شفة متداخلة |
| نوع التحكم | محرك كهربائي |
| فئة الختم | أ |
| عمر الخدمة | 10 سنوات |
| يضمن | 12 شهرًا |
ب
ب
محركات كهربائية ربع دورة DNOVA QT-N-xEM-A1-220VAC-U1
ب
الخصائص التقنية لمحركات الربع دورة الكهربائية DNOVA QT-N-xEM-A1-220VAC-U1:
| مميزة | معنى |
| نوع المحرك الكهربائي | ربع دورة |
| جهد الإمداد | 220 فولت |
| درجة الحرارة المحيطة | من -20 إلى +70 درجة مئوية |
| طلب | إمدادات المياه، وإمدادات التدفئة، والصناعة الكيميائية، وصناعة النفط والغاز، وصناعة الأغذية، وصناعة اللب والورق |
| أداء المناخ | يو 1 |
| نوع الاتصال | ايزو 5211 |
ب
ب
رسم تخطيطي لأبعاد صمامات الفراشة DNOVA WBV1432N-2W-Fb-H DN40-300 PN16، NBR
ب
الأبعاد الكلية والتركيبية لصمامات الفراشة DNOVA WBV1432N-2W-Fb-H DN40-300 PN16، NBR:
| القطر | أ، مم | ب، مم | ج، مم | هـ، مم | ل، مم | د، مم | د، مم | 4-دو، مم | ارتفاع × ارتفاع، مم |
| DN40 | 114 | 66 | 26 | 34 | 210 | 65 | 50 | 4-7 | 9 × 9 |
| DN50 | 131 | 72 | 26 | 43 | 220 | 65 | 50 | 4-7 | 9 × 9 |
| DN65 | 140 | 83 | 26 | 46 | 220 | 65 | 50 | 4-7 | 9 × 9 |
| DN80 | 150 | 95 | 26 | 46 | 220 | 65 | 50 | 4-7 | 9 × 9 |
| DN100 | 163 | 112 | 28 | 52 | 264 | 90 | 70 | 4-10 | 11 × 11 |
| DN125 | 178 | 125 | 28 | 56 | 264 | 90 | 70 | 4-10 | 14 × 14 |
| DN150 | 191 | 140 | 28 | 56 | 264 | 90 | 70 | 4-10 | 14 × 14 |
| DN200 | 238 | 172 | 34 | 60 | 364 | 125 | 102 | 4-12 | 17 × 17 |
| DN250 | 285 | 205 | 36 | 68 | 504 | 125 | 102 | 4-12 | 22 × 22 |
| DN300 | 315 | 245 | 36 | 78 | 504 | 150 | 125 | 4-14 | 22 × 22 |
ب
ب
رسم تخطيطي لأبعاد محركات كهربائية ربع دورة DNOVA QT-N-xEM-A1-220VAC-U1
ب
الأبعاد الكلية والتركيبية للمحركات الكهربائية ربع دورة DNOVA QT-N-xEM-A1-220VAC-U1:
| نموذج | X، مم | ز، مم | ي، مم | همم | ج، مم |
| كيو تي-003 | 123 | 113 | 123 | - | - |
| كيو تي-005 | 160 | 121 | 146 | 40 | 114 |
| كيو تي-008 | 188 | 127 | 145 | 40 | 114 |
| كيو تي-010 | 189 | 129 | 163 | 40 | 114 |
| كيو تي-015 | 189 | 129 | 163 | 40 | 114 |
| كيو تي-030 | 268 | 164 | 212 | 40 | 114 |
| كيو تي-040 | 268 | 164 | 212 | 40 | 114 |
| كيو تي-060 | 268 | 164 | 255 | 40 | 114 |
ب
ب
رسم تخطيطي لمواد صمامات الفراشة DNOVA WBV1432N-2W-Fb-H DN40-300 PN16، NBR
ب
ب
مواد أجزاء صمامات الفراشة DNOVA WBV1432N-2W-Fb-H DN40-300 PN16، NBR:
| لا. | اسم | مادة |
| 1 | إطار | الحديد الزهر GGG50 |
| 2 | ختم السرج | إن بي آر |
| 3 | القرص | الفولاذ المقاوم للصدأ 316L |
| 4 | مخزون | الفولاذ المقاوم للصدأ AISI 416 |
| 5 | دبوس | الفولاذ المقاوم للصدأ AISI 420 |
| 6 | كم | مادة البولي تترافلوروإيثيلين |
| 7 | حلقة الختم | إن بي آر |
| 8 | طبق | الفولاذ الكربوني |
ب
ب
رسم تخطيطي لمحركات كهربائية ربع دورة DNOVA QT-N-xEM-A1-220VAC-U1
ب
تصميم محركات كهربائية ربع دورة DNOVA QT-N-xEM-A1-220VAC-U1:
| لا. | اسم |
| 1 | عمود الإخراج |
| 2 | قفل الكابل |
| 3 | المحدد الميكانيكي |
| 4 | مفتاح يدوي |
| 5 | إطار |
| 6 | صندوق معياري |
| 7 | غطاء |
| 8 | نافذة العرض |
| 9 | حماية من الغبار |
