وصف
صمامات الفراشة DNOVA مخصصة للاستخدام كصمامات إغلاق أو تحكم للتحكم في التدفق في أنظمة إمداد الحرارة وأنظمة إمداد المياه، وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مشغلات DNOVA QT2-N-xEM-O1-x-U1 الكهربائية ربع دورة، والمزودة بحماية حرارية وسخان، مصممة للتحكم عن بُعد ومحليًا في صمامات إغلاق الأنابيب المزودة بعنصر إغلاق ربع دورة. تُستخدم هذه المحركات في مختلف قطاعات الاقتصاد الوطني: الغاز، والنفط، والمعادن، وصناعة الأغذية، والإسكان، والخدمات المجتمعية، وغيرها.
ب
ب

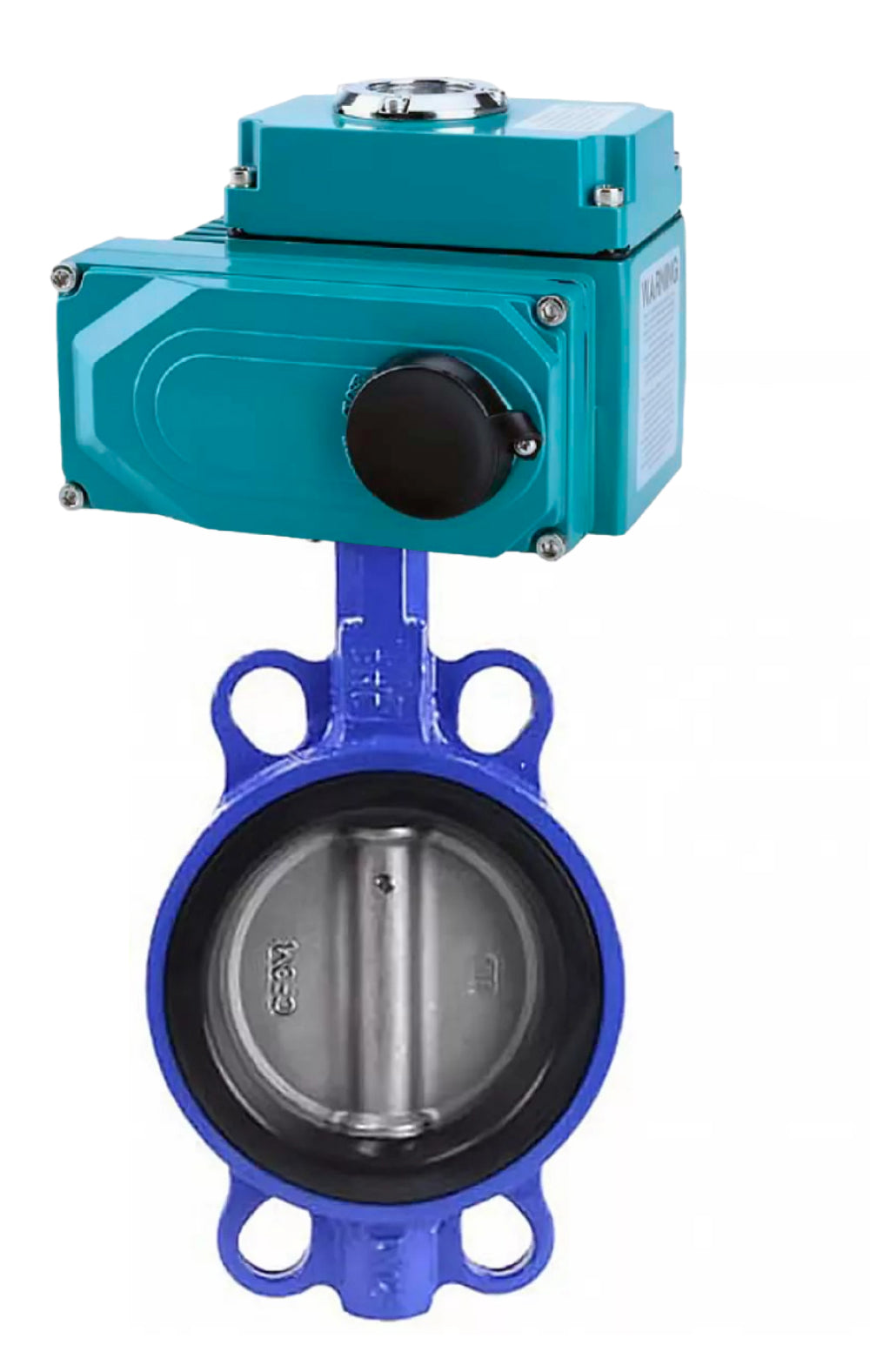

صمامات الفراشة DNOVA WBV1432N-2W-Fb-H DN65-150 هيكل PN16 - حديد زهر GGG50، قرص - فولاذ مقاوم للصدأ 316L، رقاقة، مانع تسرب NBR، مع مشغل كهربائي 1/4 دورة QT-N-020EM-O1-24VDC-U1 24V HARK
ب
ب
الخصائص التقنية لصمامات الفراشة DNOVA WBV1432N-2W-Fb-H، جسم DN65-150 PN16 - من الحديد الزهر GGG50، قرص - من الفولاذ المقاوم للصدأ 316L، رقاقة، ختم NBR، مع مشغل كهربائي 1/4 دورة QT-N-020EM-O1-24VDC-U1 24V HARK:
| القطر الاسمي DN، مم | 40 - 300 |
| ضغط العمل PN، بار | 16 |
| درجة حرارة بيئة العمل t، вЃ°C | من -20 إلى +120 |
| بيئة العمل | الماء، الزيوت المعدنية، الهيدروكربونات، الزيوت، الدهون |
| اتجاه التدفق | ثنائي |
| الاتصال بخط الأنابيب | شفة متداخلة |
| مادة الجسم | الحديد الزهر GGG50 |
| مدة الخدمة، سنوات | 10 |
ب
ب
رسم تخطيطي لأبعاد وأحجام صمامات الفراشة DNOVA WBV1432N-2W-Fb-H DN65-150 جسم PN16 - حديد زهر GGG50، قرص - فولاذ مقاوم للصدأ 316L، رقاقة، ختم NBR، مع مشغل كهربائي 1/4 دورة QT-N-020EM-O1-24VDC-U1 24V HARK:
ب
أبعاد وأحجام صمامات الفراشة DNOVA WBV1432N-2W-Fb-H DN65-150 جسم PN16 - حديد زهر GGG50، قرص - فولاذ مقاوم للصدأ 316L، رقاقة، ختم NBR، مع مشغل كهربائي 1/4 دورة QT-N-020EM-O1-24VDC-U1 24V HARK:
| DN |
نموذج الدفع الكهربائي |
الأبعاد، مم | ||
| أ | ب | ل | ||
| 65 | كيو تي-إن-020إي إم تي | 140 | 83 | 241.8 |
| 80 | 150 | 95 | 241.8 | |
| 100 | 163 | 112 | 241.8 | |
| 125 | 178 | 125 | 241.8 | |
| 150 | 191 | 140 | 241.8 | |
ب
ب
مواد أجزاء صمام الفراشة DNOVA WBV1432N-2W-Fb-H DN65-150 جسم PN16 - حديد زهر GGG50، قرص - فولاذ مقاوم للصدأ 316L، رقاقة، ختم NBR، مع مشغل كهربائي 1/4 دورة QT-N-020EM-O1-24VDC-U1 24V HARK:
| لا. | اسم | مادة |
| 1 | إطار | الحديد الزهر GGG50 |
| 2 | ختم السرج | إن بي آر |
| 3 | القرص | الفولاذ المقاوم للصدأ 316L |
| 4 | مخزون | الفولاذ المقاوم للصدأ AISI 416 |
| 5 | دبوس | الفولاذ المقاوم للصدأ AISI 420 |
| 6 | كم | مادة البولي تترافلوروإيثيلين |
| 7 | حلقة الختم | إن بي آر |
| 8 | طبق | الفولاذ الكربوني |
ب
صورة للمحركات الكهربائية DNOVA QT-N-020EM-O1-24VDC-U1 HARK
ب
محركات كهربائية تقنية DNOVA QT-N-020EM-O1-24VDC-U1 HARK:
| نوع المحرك الكهربائي | ربع دورة |
| نوع المحرك | غير متزامن |
| زاوية الدوران، درجة | 90В±5 |
| مادة الجسم | سبائك الألومنيوم، مطلية بمسحوق الإيبوكسي |
| مادة العمود | سبائك الفولاذ |
| جهد الإمداد | 24 فولت/تيار مستمر |
| مدخل الكابل | الغدة 2xM18 |
| نوع الاتصال | ايزو 5211 |
| جهاز القفل الذاتي | دودة ذاتية القفل وتروس دودة |
| إيقاف التشغيل التلقائي في الأوضاع المفتوحة والمغلقة والمزدحمة |
2 مفاتيح حدية + 2 مفاتيح إضافية (اتصال جاف)؛ |
| الحماية الحرارية |
قم بالتشغيل عند 120 درجة مئوية ± 5 درجة مئوية؛ إيقاف التشغيل عند 97 درجة مئوية ± 5 درجات مئوية |
| الحد الميكانيكي لدوران عمود الإخراج | 2 سدادات خارجية قابلة للتعديل |
| فئة حماية الإسكان | IP67 |
| مستوى الضوضاء، ديسيبل | ¤ 50 |
| قوة السخان، وات | 5 |
| درجة الحرارة المحيطة، درجة مئوية | من -20 إلى +70 |
| الرطوبة المحيطة | ¤95% (25 درجة مئوية) |
| حماية السكن من الانفجار | لا |
ب
ب
رسم تخطيطي للأبعاد الكلية للمحركات الكهربائية DNOVA QT-N-020EM-O1-24VDC-U1 HARK:
ب
أبعاد وأحجام المحركات الكهربائية DNOVA QT-N-020EM-O1-24VDC-U1 HARK:
| الأبعاد، مم | ايزو 5211 | ||||||
| ل | ح | أ | ب | ج | د | حجم القضيب، مربع | |
| 241.8 | 157.5 | 119 | 118 | 112.3 | 26 | 22 × 22 | F07/F10 |
ب
ب
مخطط جهاز المحركات الكهربائية DNOVA QT-N-020EM-O1-24VDC-U1 HARK:
ب
الرسم التخطيطي للمحركات الكهربائية DNOVA QT-N-xEM-O1-x-U1 HARK:
| رقم الصنف | اسم |
| 1 | مؤشر الموضع |
| 2 | الغطاء العلوي |
| 3 | لوحة التحكم |
| 4 | مكثف |
| 5 | كاميرات الدفع |
| 6 | عمود الإخراج مع عجلة دودية |
| 7 | إطار |
| 8 | محددات حركة عمود الإخراج |
| 9 | عمود الدودة |
| 10 | محرك كهربائي |
| 11 | المخفض |
| 12 | غطاء علبة التروس |
