Parts
The number that matters
Max. medium temperature
120درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials

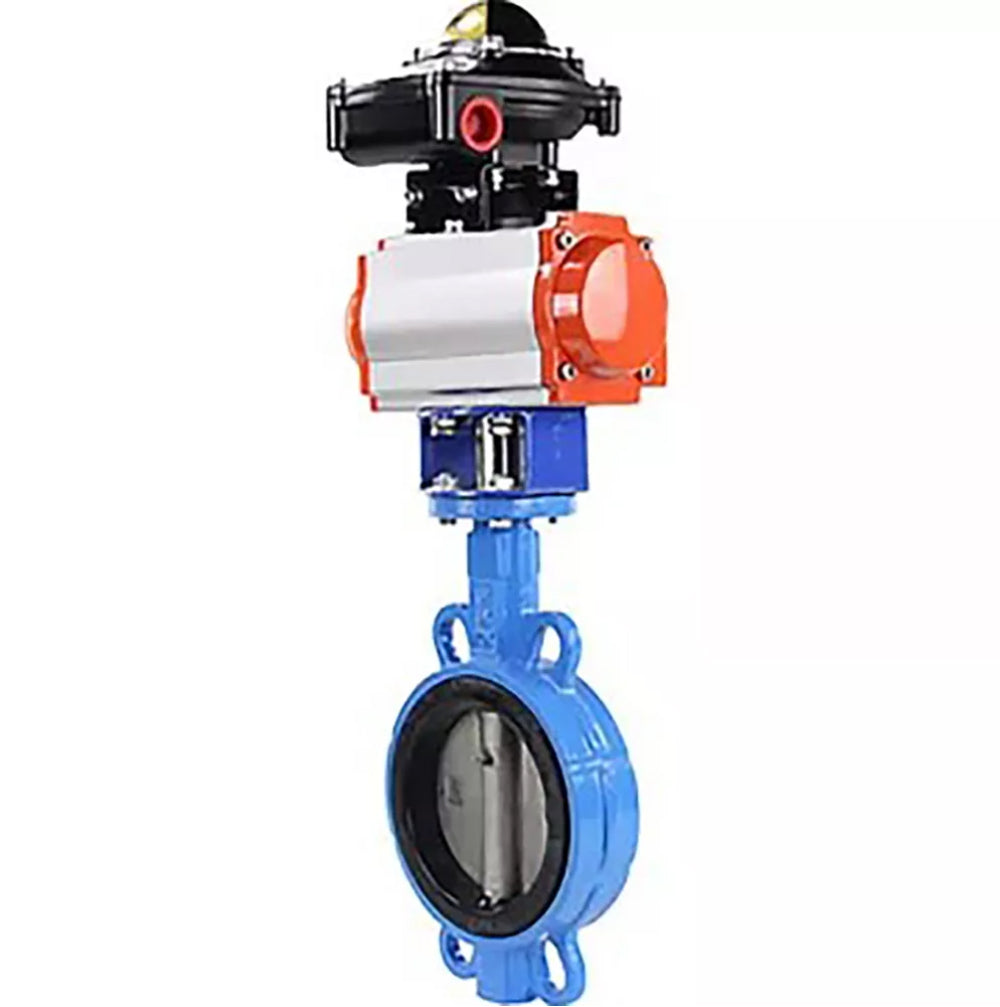

صمام الفراشة WBV1432E-2W-Fb PA-SA APL-510N-EX مصمم للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفق في أنظمة إمداد الحرارة وأنظمة إمداد المياه وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
صُممت مشغلات SA الهوائية لأتمتة عمليات التحكم في صمامات الإغلاق الصناعية - البوابات والصمامات الكروية. صُممت هذه المشغلات للعمل في الداخل والخارج. جميع أجزائها الداخلية والخارجية مطلية بطبقة مقاومة للتآكل.
وحدة مفتاح الحد APL-510N-EX هي جهاز كهربائي مصمم لفتح وإغلاق دائرة التشغيل، ولعرض مواضع صمامات الأنابيب. عادةً ما يحتوي الصندوق المغلق على مفتاحين ميكانيكيين مصممين لجهد يصل إلى 250 فولت، يراقبان موضع ذراع التشغيل ويعطيان إشارة في المواضع القصوى. يُركّبان أعلى سطح المشغل. في الجزء العلوي من وحدة مفتاح الحد، يوجد مؤشر بصري ثنائي اللون. إذا كان الأنبوب المتصل مغلقًا، يظهر الجزء الأحمر فقط من نصف الكرة المسمى "مغلق"، وإذا كان مفتوحًا، يظهر الجزء الأصفر فقط المسمى "مفتوح". هذا المؤشر البصري واضح من مسافة بعيدة، مما يُسهّل فحص الجهاز، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء تفسير المعلومات. بفضل استخدام BCV، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة / مغلقة) إلى أنظمة التحكم الآلية، مما يسمح بزيادة موثوقية النظام ككل ويبسط التشخيص في حالة اكتشاف الخطأ.
ب
ب
المعايير الفنية لصمامات بوابة القرص المائي DNOVA WBV1432E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - EPDM، مع مشغل هوائي مع نوابض رجوع PA-SA، LSU APL-510N-EX:
| القطر الاسمي DN، مم | 40 - 150 |
| ضغط العمل PN، بار | 16 |
| درجة حرارة وسط العمل t، вЃ°C | من -20 إلى +90 |
| وسط العمل | الماء، الزيوت المعدنية، الهيدروكربونات، الزيوت، الدهون |
| اتجاه التدفق | مزدوج الجوانب |
| الاتصال بخط الأنابيب | متداخلة |
| مادة الجسم | الحديد الزهر GGG50 |
بوابة WBV1432E-2W-Fb PA-SA APL-510N-EX
ب
ب
أبعاد وأبعاد صمام بوابة القرص المائي DNOVA WBV1432E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - EPDM، يعمل هوائيًا بنوابض رجوع PA-SA، LSU APL-510N-EX:
| DN | أ، مم | ب، مم | ج، مم | هـ، مم | ج، مم | ل، مم | م، مم |
| 40 | 335.4 | 55 | 109 | 153 | 101 | 33 | 121.4 |
| 50 | 391.4 | 80 | 109 | 153 | 101 | 43 | 121.4 |
| 65 | 430.4 | 89 | 134 | 279 | 119 | 45 | 121.4 |
| 80 | 436.4 | 95 | 134 | 279 | 119 | 45 | 121.4 |
| 100 | 455.4 | 114 | 134 | 279 | 119 | 52 | 121.4 |
| 125 | 491.4 | 127 | 157 | 308 | 137.5 | 55 | 121.4 |
| 150 | 504.4 | 139 | 157 | 308 | 137.5 | 55 | 121.4 |
| 200 | 580.4 | 175 | 199 | 465 | 175 | 60 | 121.4 |
| 250 | 670.4 | 203 | 257 | 542 | 226 | 68 | 121.4 |
| 300 | 715.4 | 242 | 257 | 542 | 226 | 78 | 121.4 |
رسم تخطيطي للبوابة WBV1432E-2W-Fb PA-SA APL-510N-EX
ب
ب
صمام بوابة قرص الماء DNOVA WBV1432E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - EPDM، يعمل بالهواء المضغوط مع نوابض رجوع PA-SA، LSU APL-510N-EX:
| „– | اسم | مادة |
| 1 | جسم | الحديد الزهر GGG50 |
| 2 | القرص | فولاذ 316L |
| 3 | ختم المقعد | EPDM |
| 4 | الساق العلوية | فولاذ 316L |
| 5 | الساق السفلية | فولاذ 316L |
| 6، 11 | حلقة الاحتفاظ | فولاذ AISI 201 |
| 7 | داستر | إن بي آر |
| 8 | حشية الساق | إن بي آر |
| 9 | حشية العمود | فولاذ AISI 201 |
| 10 | سدادة | بلاستيك |
رسم تخطيطي لتفاصيل البوابة WBV1432E-2W-Fb PA-SA APL-510N-EX
ب
البيانات الفنية لمحركات SA الهوائية
| تصميم | مع نوابض العودة |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
ب
مواد أجزاء المحرك الهوائي SA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي للمواد الخاصة بالمحرك الهوائي SA
ب
خصائص وحدة مفتاح الحد APL-510N-EX:
| المعلمة | دلالة |
| حاوية | مقاوم لجميع الأحوال الجوية IP67/ NEMA4 4X،7،9 مقاوم للانفجار E EX d IIC T6 |
| الأجهزة المتوافقة | محركات هوائية ربع دورة؛ - أي مشغلات ذات دوران عمود بمقدار 90 |
| زاوية الدوران الكاملة | 90 درجة |
| غدد الكابلات | 2 × NPT 3/4 بوصة |
| اتصال كهربائي | أطراف لولبية 8 نقاط (0.08 - 2.5) مم2 |
| خيط غدة الكابل | 2 × NPT 3/4 بوصة |
| نوع المؤشر المرئي | نصف كرة ثنائي اللون: مفتوح (مفتوح) - أصفر، مغلق (مغلق) - أحمر |
| المفاتيح/المستشعرات | مفتاحان ميكانيكيان ومستشعران للقرب |
| الجهد المقدر، فولت | 250 |
| التيار المقدر، أ | 16 |
| درجة الحرارة المحيطة المسموح بها، درجة مئوية | من -20 إلى +66 |
| متوسط العمر، دورات | 10000000 |
| الوزن، كجم | 1.8 |
مخطط الأسلاك لوحدة مفتاح الحد APL-510N-EX
- Body material
- الحديد الزهر GGG50
- Maximum allowable temperature
- 120 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- مشغل هوائي
- Nominal pressure
- 16 بار
- Type of seal
- EPDM
- Disc material
- الفولاذ المقاوم للصدأ AISI 316L
- Explosion-proof
- نعم
- Torque
- 20 نيوتن متر
- Manual override
- لا
- Limit switches
- نعم
- Feedback sensor
- مفاتيح الحد
- Type of pneumatic actuator
- مع نوابض العودة
- Angle of rotation
- 90 درجة
- Country of origin
- الصين
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
