وصف
تم تصميم صمام الفراشة للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة إمداد الحرارة وأنظمة إمداد المياه وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
تم تصميم المحركات الدوارة الهوائية ذات الفعل المزدوج PA-DA-105-1 لأتمتة عملية التحكم في الصمامات الصناعية مع أقصى عزم دوران يصل إلى 2128 نيوتن متر.
يتم استخدام الموزع الهوائي لتغيير الاتجاه، وبدء، وإيقاف تدفق الهواء المضغوط في النظام الهوائي اعتمادًا على إجراء التحكم الخارجي.
صُممت وحدة مفتاح الحدّ لإرسال إشارات بصرية وكهربائية إلى مواضع طرفية جهاز إغلاق الصمام: صمام، رافعة، أو بوابة قرصية. تُركّب على سطح المُشغّل الهوائي، ومتصلة بعمود المُشغّل وفقًا لمعيار DIN. عادةً ما يحتوي الصندوق المُغلق على مُستشعرين، يُراقبان موضع عمود المُشغّل ويُعطيان إشارة في المواضع القصوى. تُستخدم مفاتيح OMRON الدقيقة، أو المُستشعرات الحثية، أو مفاتيح القصب كمُستشعرات. يُمكن مُلاحظة الإشارة البصرية للموضع على غلاف الوحدة، حيث يوجد مُؤشر بصري ثلاثي الأبعاد: أحمر - مغلق وأخضر - مفتوح.
ب
ب
المعايير الفنية لـ DNOVA WBV1432E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - EPDM، مع محرك هوائي مزدوج الفعل PA-DA-105-1، 4M310-08 220 فولت، LSU APL-210N:
| القطر الاسمي DN، مم | 40 - 300 |
| ضغط العمل PN، بار | 16 |
| درجة حرارة وسط العمل t، вЃ°C | من -20 إلى +120 |
| وسط العمل | الماء، الزيوت المعدنية، الهيدروكربونات، الزيوت، الدهون |
| اتجاه التدفق | مزدوج الجوانب |
| الاتصال بخط الأنابيب | متداخلة |
| مادة الجسم | الحديد الزهر GGG50 |
ب

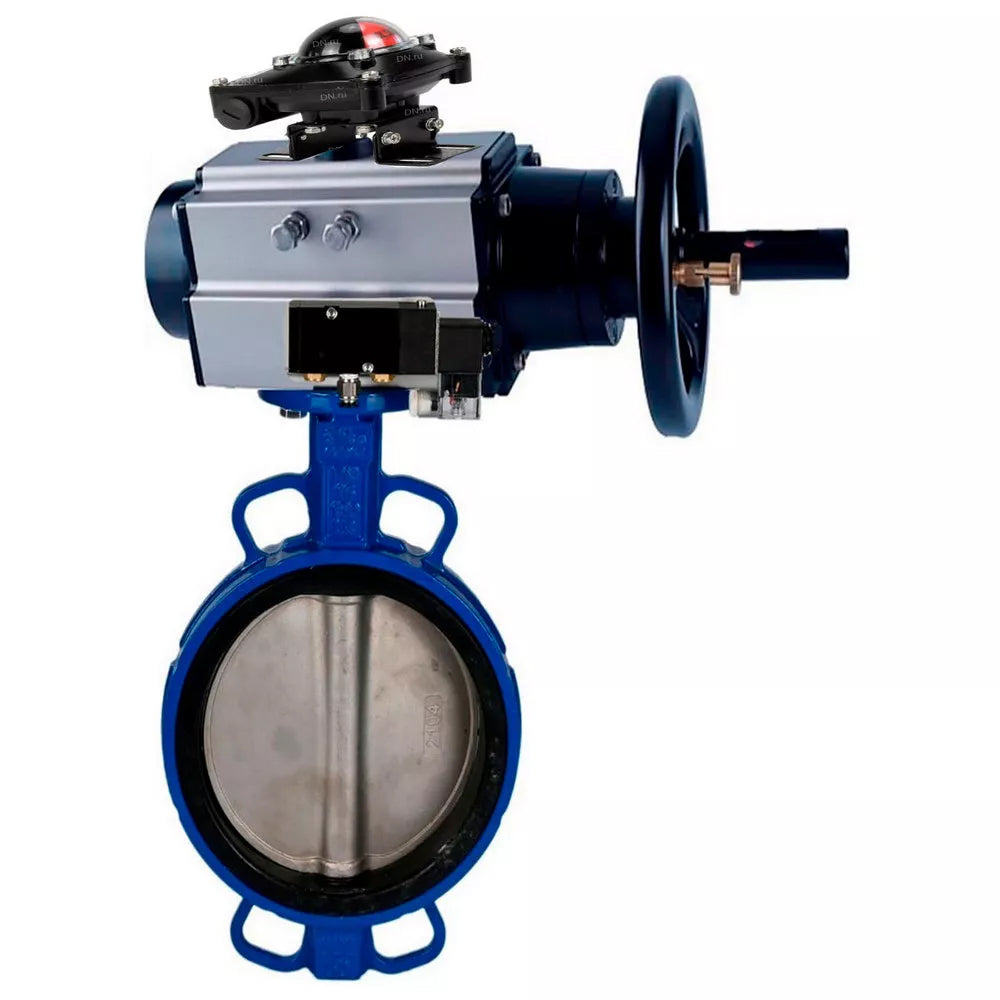

صمامات الفراشة WBV1432E-2W-Fb-H، مادة الهيكل: حديد زهر GGG50، مادة القرص: فولاذ مقاوم للصدأ AISI 316L، مانع تسرب: EPDM، مع مشغل هوائي مزدوج الحركة PA-DA-105-1، 4M310-08، 220 فولت، LSU APL-210N
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1432E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الفولاذ المقاوم للصدأ AISI 316L، الختم - EPDM، مع مشغل هوائي مزدوج الفعل PA-DA-105-1، 4M310-08 220 فولت، LSU APL-210N:
| DN | أ، مم | ب، مم | أ1، مم | و، مم |
| 150 | 225 | 139 | 495 | 200 |
صمامات الفراشة WBV1432E-2W-Fb-H، مادة الهيكل: حديد زهر GGG50، مادة القرص: فولاذ مقاوم للصدأ AISI 316L، مانع التسرب: EPDM، مع مشغل هوائي مزدوج الحركة PA-DA-105-1، 4M310-08، 220 فولت، LSU APL-210N
ب
المعايير الفنية للمحرك الهوائي PA-DA-105-1:
| نوع المحرك الهوائي | مزدوج الفعل |
| ضغط التحكم، بار | 2 غ· 8 |
| درجة حرارة التشغيل، درجة مئوية | من -20 إلى +80 |
| مؤشر الموضع المرئي | مفتوح / مغلق |
| التحكم اليدوي | عجلة يدوية |
| زاوية الدوران، درجة | 90 درجة مئوية ± 5 |
| أعلى معيار اتصال | نامور |
| معيار توصيل الهواء | نامور |
| خيط توصيل إمداد الهواء | G 1/4ك |
| نوع شفة ISO | F07/F10 |
| مربع الساق، مم | 22 × 22 |
| الوزن، كجم | 9 |
| متوسط العمر، دورات مغلقة/مفتوحة | 300000 |
المحرك الهوائي PA-DA-105-1
ب
ب
أبعاد وأبعاد المحرك الهوائي PA-DA-105-1:
| أ، مم | 495 |
| أ1، مم | 461.5 |
| ب، مم | 133 |
| ج، مم | 109.5 |
| د، مم | 153 |
| هـ، مم | 57.5 |
| ف، مم | 64 |
| ج، مم | 26 |
| همم | 80 |
| انا، مم | 30 |
| ن، مم | 22 |
| و، مم | 200 |
| ج، مم | 102 |
| ك، مم | 70 |
| ل، مم | م10 × 16 |
| م، مم | م8 × 13 |
| أوه، مم | 4 |
| ب، مم | 4 |
| س، مم | م6 |
| ت، مم | 24 |
| U, مم | 32 |
رسم تخطيطي لأبعاد وأبعاد المحرك الهوائي PA-DA-105-1
ب
ب
جدول أجزاء ومواد مشغل الهواء PA-DA-105-1:
| „– | اسم القطعة | مادة |
| 1 | برغي المؤشر | ABS (بلاستيك) |
| 2 | مؤشر الموضع | ABS (بلاستيك) |
| 3 | مشبك الربيع | الفولاذ المقاوم للصدأ 304 |
| 4 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 5 | غسالة خارجية | البلاستيك الهندسي |
| 6 | برغي التعديل | الفولاذ المقاوم للصدأ 304 |
| 7 | بندق | الفولاذ المقاوم للصدأ 304 |
| 8 | غسالة | الفولاذ المقاوم للصدأ 304 |
| 9 | جسم | سبائك الألومنيوم المبثوق |
| 10 | مكبس | سبائك الألومنيوم المصبوب |
| 11 | حلقة المكبس O | إن بي آر |
| 12 | مجموعة المحمل | البلاستيك الهندسي |
| 13 | حلقة O للغطاء النهائي | إن بي آر |
| 14 | غطاء النهاية | سبائك الألومنيوم المصبوبة المطلية بطلاء البوليستر |
| 15 | برغي التثبيت | الفولاذ المقاوم للصدأ 304 |
| 16 | غسالة داخلية | البلاستيك الهندسي |
| 17 | حلقة الختم | إن بي آر |
| 18 | المحمل | البلاستيك الهندسي |
| 19 | المثبت | سبائك الفولاذ |
| 20 | معدات | سبائك الفولاذ |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA-105-1
ب
ب
الخصائص التقنية للصمام الهوائي 4m310-08 24V:
| تصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1,5...8 |
| وسط العمل | الهواء المضغوط المفلتر |
| درجة الحرارة المحيطة t، вЃ°C | +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| النسخ اليدوي | يكون |
| درجة الحماية | IP 65 |
| التركيب | من خلال الثقوب الموجودة في السكن |
| مادة العلبة | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
المعايير الفنية لوحدة مفتاح الحد APL-210N:
| اسم | قيمة |
| نموذج وحدة مفتاح الحد | APL-210N |
| أقصى جهد لمفتاح الحد، فولت | 250 |
| درجة حرارة بيئة العمل، درجة مئوية | من -40 إلى +80 |
| مدة الخدمة، سنوات | 10 |
وحدة مفتاح الحد APL-210N
ب
أبعاد وأبعاد وحدة مفتاح الحد APL-210N:
| نموذج | همم | ل، مم | ب، مم | د، مم | D1، مم | م |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20 × 1.5 |
رسم تخطيطي لأبعاد وأبعاد وحدة مفتاح الحد APL-210N
