وصف

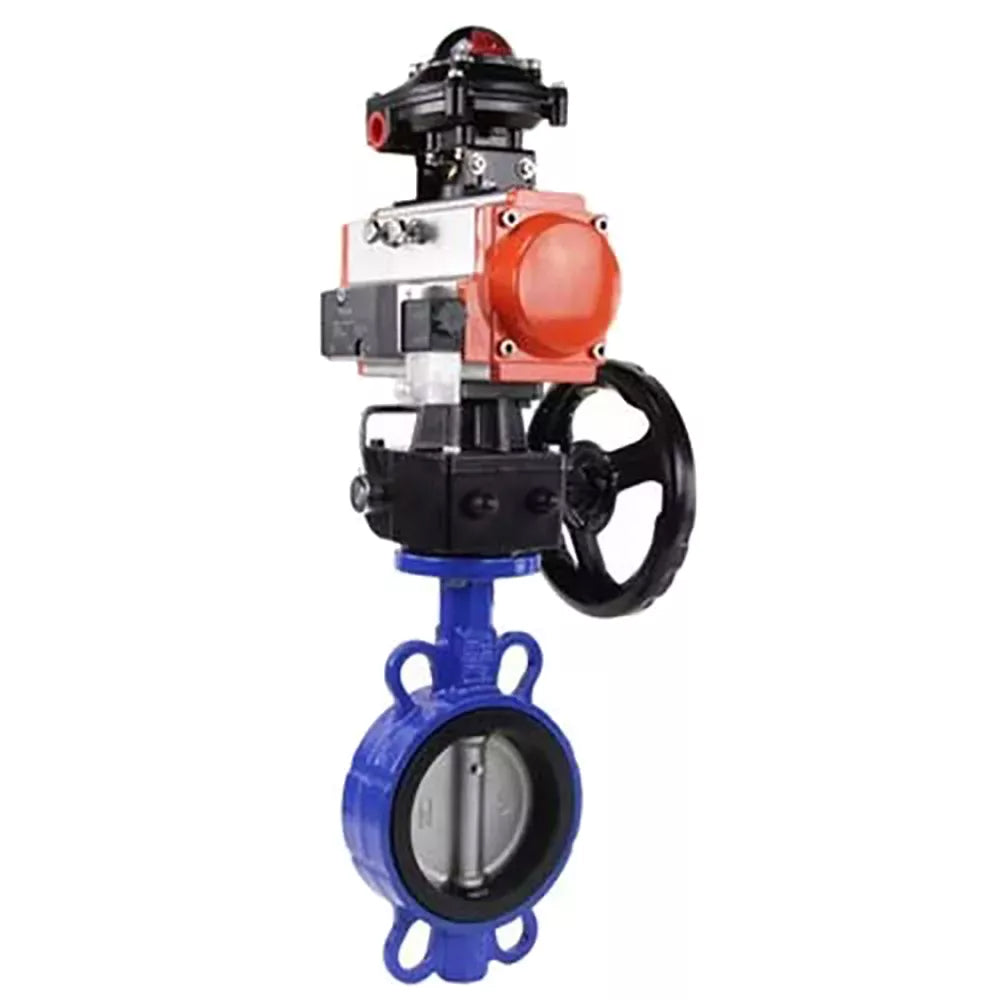

صمام tterfly نموذج WBV1413E-2W-Fb PA-DA 4V320-08 APL-510N-EX MON 4V320-08 220V مصمم للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة وإمدادات المياه وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
صُممت مشغلات PA-DA الهوائية لأتمتة عمليات التحكم في صمامات الإغلاق الصناعية - البوابات والصمامات الكروية. صُممت هذه المشغلات للعمل في الداخل والخارج. جميع أجزائها الداخلية والخارجية مطلية بطبقة مقاومة للتآكل.
يتم استخدام المحركات الهوائية 4V320-08 220V للتحكم في الأنظمة الهوائية ذات سطح الإرساء NAMUR، لتثبيت المحركات من خلال الثقوب الموجودة في الجسم.
يتيح المُضاعِف اليدوي المزود بترس دودي وعلبة تروس تخفيض السرعة HDM ضبط الموضع المطلوب لصمام الإغلاق يدويًا بربع دورة، كبديل للمشغلات الهوائية أو الكهربائية أو الهيدروليكية بربع دورة. مناسب للتركيب الداخلي والخارجي. يهدف التصميم المعياري للتجاوز اليدوي إلى توفير الحل الأكثر فعالية وكفاءة لمجموعة كاملة من تطبيقات التجاوز اليدوي.
وحدة مفتاح الحد APL-510N-EX هي جهاز كهربائي مصمم لفتح وإغلاق دائرة التشغيل، ولعرض مواضع صمامات الأنابيب. عادةً ما يحتوي الصندوق المغلق على مفتاحين ميكانيكيين مصممين لجهد يصل إلى 250 فولت، يراقبان موضع ذراع التشغيل ويرسلان إشارات في المواضع القصوى. يُركّبان أعلى سطح المشغل. في الجزء العلوي من وحدة مفتاح الحد، يوجد مؤشر بصري نصف كروي ثنائي اللون. إذا كان وصلة الأنبوب المتصلة مغلقة، يظهر الجزء الأحمر فقط من نصف الكرة المسمى "مغلق"، وإذا كان مفتوحًا، يظهر الجزء الأصفر فقط المسمى "مفتوح". هذا المؤشر البصري واضح من مسافة بعيدة، مما يُسهّل فحص المعدات، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء تفسير المعلومات. بفضل استخدام BCV، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة/مغلقة) إلى أنظمة التحكم الآلية، مما يسمح بزيادة موثوقية النظام ككل ويبسط التشخيص في حالة اكتشاف عطل.
ب
ب
المعايير الفنية لـ DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الحديد الزهر GGG40، الختم - EPDM، مع محرك هوائي مزدوج الفعل PA-DA، 4V320-08 220V، عجلة يدوية MON، LSU APL-510N-EX:
| المعلمة | قيمة |
| القطر الاسمي DN، مم | 40 - 300 |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,6 (16) |
| اتجاه التدفق | ثنائي |
| الحد الأقصى لدرجة حرارة وسط العمل t، вЃ°C | حتى +110 |
| وسط العمل | الماء البارد والساخن، الهواء الخالي من الزيت والشحم، التكييف الثابت، الوسائط العدوانية قليلاً، الوسائط الأخرى المحايدة للمادة |
| نوع التحكم | ساق عارية (بدون مقبض) / بمقبض / بمحرك كهربائي / مع علبة تروس |
ب
صمامات الفراشة WBV1413E-2W-Fb-H، مادة الهيكل - حديد زهر GGG50، مادة القرص - حديد زهر GGG40، الختم - EPDM، مع مشغل هوائي مزدوج الحركة PA-DA، 4V320-08 220 فولت، عجلة يدوية MON، LSU APL-510N-EX
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الحديد الزهر GGG40، الختم - EPDM، مع مشغل هوائي مزدوج الفعل PA-DA، 4V320-08 220 فولت، عجلة يدوية MON، LSU APL-510N-EX:
| DN | أ، مم | ب، مم | ج، مم | هـ، مم | ج، مم |
| 40 | 402.4 | 55 | 72 | 153 | 71 |
| 50 | 475.4 | 80 | 89 | 174 | 82 |
| 65 | 489.4 | 89 | 89 | 174 | 82 |
| 80 | 495.4 | 95 | 89 | 174 | 82 |
| 100 | 545.4 | 114 | 109 | 216 | 101 |
| 125 | 558.4 | 127 | 109 | 216 | 101 |
| 150 | 639.4 | 139 | 134 | 279 | 119 |
| 200 | 696.4 | 175 | 157 | 308 | 137.5 |
| 250 | 752.4 | 203 | 174 | 405 | 153 |
| 300 | 797.4 | 242 | 174 | 405 | 153 |
ب
| DN | ف، مم | ل، مم | م، مم | ك، مم | انا، مم |
| 40 | 140 | 33 | 121.4 | 180 | 104 |
| 50 | 151 | 43 | 121.4 | 180 | 104 |
| 65 | 151 | 45 | 121.4 | 180 | 104 |
| 80 | 151 | 45 | 121.4 | 180 | 104 |
| 100 | 170 | 52 | 121.4 | 200 | 115 |
| 125 | 170 | 55 | 121.4 | 200 | 115 |
| 150 | 188 | 55 | 121.4 | 280 | 158 |
| 200 | 206.5 | 60 | 121.4 | 280 | 158 |
| 250 | 222 | 68 | 121.4 | 320 | 165 |
| 300 | 222 | 78 | 121.4 | 320 | 165 |
صمامات الفراشة WBV1413E-2W-Fb-H، مادة الهيكل: حديد زهر GGG50، مادة القرص: حديد زهر GGG40، الختم: EPDM، مع مشغل هوائي مزدوج الحركة PA-DA، 4V320-08 220 فولت، عجلة يدوية MON، LSU APL-510N-EX
ب
ب
مواد صمامات الفراشة DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الحديد الزهر GGG40، الختم - EPDM، مع محرك هوائي مزدوج الفعل PA-DA، 4V320-08 220 فولت، عجلة يدوية MON، LSU APL-510N-EX:
| „– | اسم | مادة |
| 1 | جسم | الحديد الزهر GGG50 |
| 2 | القرص | حديد الزهر عالي القوة GGG40 |
| 3 | ختم المقعد | EPDM |
| 4 | الساق العلوية | فولاذ AISI 420 |
| 5 | الساق السفلية | فولاذ AISI 420 |
| 6، 11 | حلقة الاحتفاظ | فولاذ AISI 201 |
| 7 | داستر | إن بي آر |
| 8 | حشية الساق | إن بي آر |
| 9 | حشية العمود | فولاذ AISI 201 |
| 10 | سدادة | بلاستيك |
مخطط الأجزاء والمواد صمامات الفراشة WBV1413E-2W-Fb-H، مادة الهيكل - حديد زهر GGG50، مادة القرص - حديد زهر GGG40، الختم - EPDM، مع مشغل هوائي مزدوج الفعل PA-DA، 4V320-08 220 فولت، عجلة يدوية MON، LSU APL-510N-EX
ب
البيانات الفنية للمحركات الهوائية PA-DA:
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
مشغل هوائي PA-DA
ب
ب
مواد مكونات المحرك الهوائي PA-DA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA
ب
ب
المعايير الفنية للصمام الهوائي 4V320-08 220 فولت:
| اسم | معنى |
| نوع الصمام الهوائي | صمام منزلق |
| ضغط العمل، بار | 1.5 غرام · 8 |
| جهد التغذية، فولت | 220 فولت |
| إجمالي الطاقة، فولت | 4.5 |
| يتحكم | كهرومغناطيسي مزدوج الجوانب |
| تردد التشغيل، دورة/ثانية | 5 |
صمام هوائي 4V320-08 220 فولت
ب
ب
أبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت:
| نموذج صمام هوائي | 4V320-08 |
| أ، مم | 71.9 |
| ب، مم | 45 |
| ج، مم | 94.4 |
| د، مم | 27 |
| هـ، مم | 69 |
| ف، مم | 40 |
| انا، مم | 24 |
| ك، مم | 40 |
| ل، مم | 188.8 |
| م، مم | 69.4 |
| ن، مم | 50 |
| أوه، مم | 82.4 |
| ب، مم | 24 |
| س، مم | 20 |
| ت، مم | 6.5 |
| U, مم | 2.4 |
| V، مم | 4 |
| همم | 82.4 |
رسم تخطيطي لأبعاد وأبعاد الصمام الهوائي 4V320-08 220 فولت
ب
ب
المعايير الفنية لعجلة اليد MON:
| اسم | قيمة |
| النسخة المناخية | يو، يو إتش إل، تي، أوم |
| درجة الحماية، IP | 67 |
| نوع الاتصال | ايزو 5211 |
مضاعف يدوي MON
ب
ب
أبعاد وأبعاد عجلة اليد MON:
| نموذج | MON1-250-T26-ISO | MON2-450-T28-ISO | MON3-700-T38-ISO | MON4-1200-T54-ISO |
| ب1، مم | 14 | 17 | 22 | 27 |
| ن، مم | 22 | 22 | 28 | 32 |
| ب2، مم | 14 | 17 | 22 | 27 |
| م، مم | 16 | 18 | 22 | 30 |
| د1، مم | Г˜50 | Г˜70 | Г˜102 | Г˜102 |
| 4-M1، مم | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| D2، مم | Г˜70 | Г˜102 | Г˜125 | Г˜125 |
| 4-م2، مم | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| هـ، مم | 70 × 70 | 95 × 95 | 114 × 114 | 129 × 129 |
| د3، مم | Г˜50 | Г˜70 | Г˜102 | Г˜125 |
| 4-Г˜1، مم | 4-6.5 | 4-8.5 | 4-10.5 | 4-12.5 |
| D4، مم | Г˜70 | Г˜102 | Г˜125 | Г˜140 |
| 4-Г˜2، مم | 4-8.5 | 4-10.5 | 4-12.5 | 4-16.5 |
| أ، مم | 90 | 125 | 140 | 188.5 |
| ب، مم | 55 | 64 | 71 | 93 |
| ج، مم | Г˜88 | Г˜110 | Г˜129 | Г˜174 |
| ف، مم | 115 | 135 | 166 | 202 |
| ت، مم | 44 | 62.5 | 70 | 94 |
| ي، مم | 145 | 178 | 212 | 280 |
| همم | 120 | 133 | 180 | 195 |
| س، مم | 53 | 56.5 | 68.7 | 84 |
| ك، مم | 10 | 13 | 12.5 | 15 |
| عجلة يدوية، مم | 180 | 200 | 280 | 320 |
رسم تخطيطي لأبعاد وأبعاد عجلة اليد MON MON
ب
ب
مواد عجلة اليد MON:
| „– | اسم | مادة |
| 1 | ساق لتثبيت المحرك الهوائي | الفولاذ 45 |
| 2 | حلقة الختم | EPDM |
| 3 | زنبرك التثبيت | فولاذ زنبركي |
| 4 | غطاء الطرف العلوي | سبائك الألومنيوم |
| 5 | أفسد | الفولاذ 304 |
| 6 | قوس القفل (القضيب الرئيسي) | الفولاذ 304 |
| 7 | الإسكان | سبائك الألومنيوم |
| 8 | حلقة الختم | EPDM |
| 9 | وحدة التروس | الحديد الزهر BCh50 |
| 10 | اقتران الانتقال | الحديد الزهر BCh40 |
| 11 | ساق التروس | الحديد الزهر BCh40 |
مواد عجلة اليد
ب
ب
خصائص وحدة مفتاح الحد APL-510N-EX:
| المعلمة | دلالة |
| حاوية | مقاوم لجميع الأحوال الجوية IP67/ NEMA4 4X،7،9 مقاوم للانفجار E EX d IIC T6 |
| الأجهزة المتوافقة | محركات هوائية ربع دورة؛ - أي مشغلات ذات دوران عمود بمقدار 90 |
| زاوية الدوران الكاملة | 90 درجة |
| غدد الكابلات | 2 × NPT 3/4 بوصة |
| التوصيل الكهربائي | أطراف لولبية 8 نقاط (0.08 - 2.5) مم2 |
| خيط غدة الكابل | 2 × NPT 3/4 بوصة |
| نوع المؤشر المرئي | نصف كرة ثنائي اللون: مفتوح (مفتوح) - أصفر، مغلق (مغلق) - أحمر |
| المفاتيح/المستشعرات | مفتاحان ميكانيكيان ومستشعران للقرب |
| الجهد المقدر، فولت | 250 |
| التيار المقدر، أ | 16 |
| درجة الحرارة المحيطة المسموح بها، درجة مئوية | من -20 إلى +66 |
| متوسط العمر، دورات | 10000000 |
| الوزن، كجم | 1.8 |
