وصف

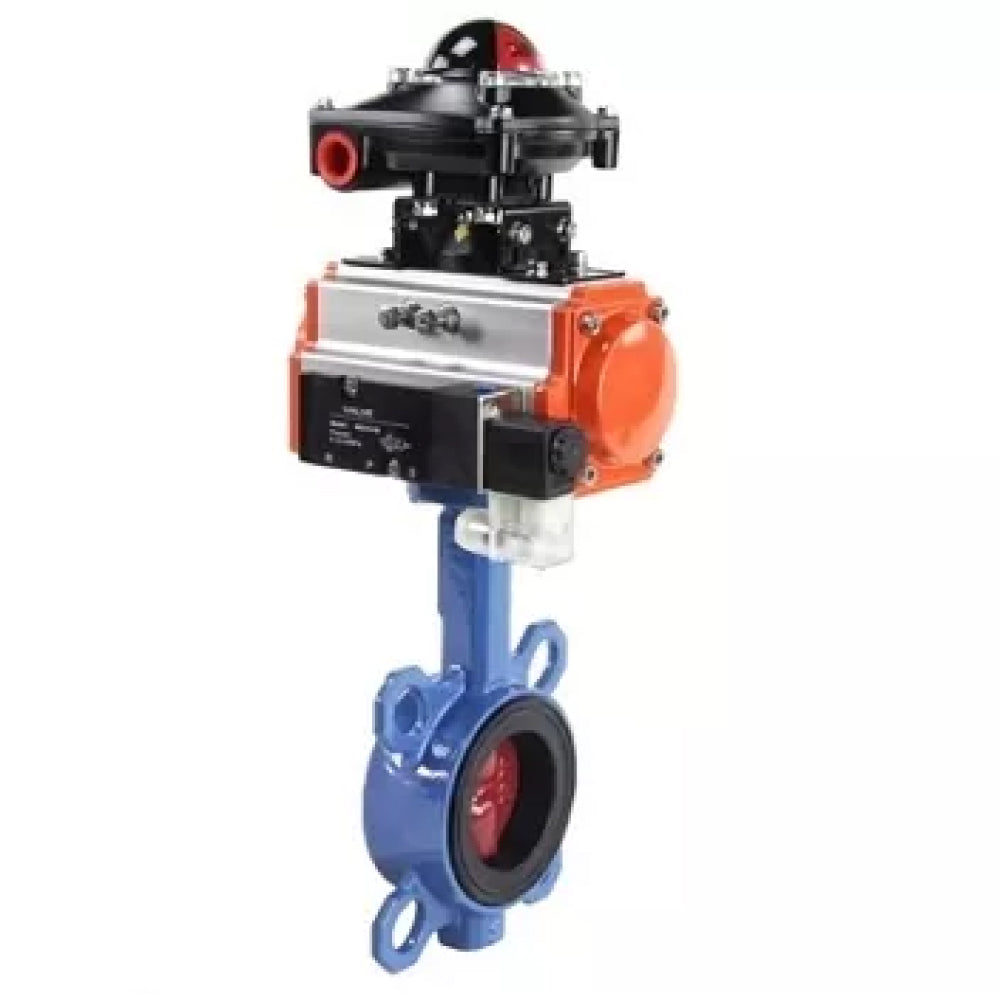

صمام الفراشة نموذج WBV1413E-2W-Fb PA-DA 4M310-08 APL-510N-EX 4M310-08 220V مصمم للاستخدام كصمامات إغلاق أو تنظيم للتحكم في التدفقات في أنظمة التدفئة وإمدادات المياه وفي العمليات التكنولوجية للصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
صُممت مشغلات PA-DA الهوائية لأتمتة عملية التحكم في صمامات الإغلاق الصناعية - البوابات والصمامات الكروية. صُممت هذه المشغلات للعمل في الداخل والخارج. جميع أجزائها الداخلية والخارجية مطلية بطبقة مقاومة للتآكل.
يتم استخدام المحركات الهوائية 4m310-08 220 B للتحكم في الأنظمة الهوائية التي تحتوي على سطح إرساء NAMUR، لتثبيت المحركات من خلال فتحات في الجسم.
صندوق مفتاح الحد APL-510N-EX هو جهاز كهربائي مصمم لفتح وإغلاق دائرة التشغيل، ولعرض مواضع صمامات الأنابيب. عادةً ما يحتوي الصندوق المغلق على مفتاحين ميكانيكيين مصممين لجهد يصل إلى 250 فولت، يراقبان موضع ذراع التشغيل ويرسلان إشارات في المواضع القصوى. يُركّبان أعلى سطح المشغل. في الجزء العلوي من وحدة مفتاح الحد، يوجد مؤشر بصري نصف كروي ثنائي اللون. إذا كان وصلة الأنبوب المتصلة مغلقة، يظهر الجزء الأحمر فقط من نصف الكرة المسمى "مغلق"، وإذا كان مفتوحًا، يظهر الجزء الأصفر فقط المسمى "مفتوح". هذا المؤشر البصري واضح من مسافة بعيدة، مما يُسهّل فحص المعدات، كما أن اختلاف اللون بين وضعي الفتح والإغلاق يقلل من احتمالية سوء تفسير المعلومات. بفضل استخدام BCV، أصبح من الممكن نقل المعلومات حول موضع صمامات الأنابيب (مفتوحة/مغلقة) إلى أنظمة التحكم الآلية، مما يسمح بزيادة موثوقية النظام ككل ويبسط التشخيص في حالة اكتشاف عطل.
ب
ب
المعايير الفنية لـ DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الحديد الزهر GGG40، الختم - EPDM، مع محرك هوائي مزدوج الفعل PA-DA، 4M310-08 220 فولت، LSU APL-510N-EX:
| المعلمة | قيمة |
| القطر الاسمي DN، مم | 40 - 300 |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,6 (16) |
| اتجاه التدفق | ثنائي |
| الحد الأقصى لدرجة حرارة وسط العمل t، вЃ°C | حتى +110 |
| وسط العمل | الماء البارد والساخن، الهواء الخالي من الزيت والشحم، التكييف الثابت، الوسائط العدوانية قليلاً، الوسائط الأخرى المحايدة للمادة |
| نوع التحكم | ساق عارية (بدون مقبض) / بمقبض / بمحرك كهربائي / مع علبة تروس |
صمامات الفراشة WBV1413E-2W-Fb-H، مادة الهيكل - حديد زهر GGG50، مادة القرص - حديد زهر GGG40، الختم - EPDM، مع مشغل هوائي مزدوج الحركة PA-DA، 4M310-08 220 فولت، LSU APL-510N-EX
ب
ب
أبعاد وأبعاد صمامات الفراشة DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الحديد الزهر GGG40، الختم - EPDM، مع مشغل هوائي مزدوج الفعل PA-DA، 4M310-08 220 فولت، LSU APL-510N-EX:
| DN | أ، مم | ب، مم | ج، مم | هـ، مم | ج، مم | ف، مم | ل، مم | م، مم |
| 40 | 298.4 | 55 | 72 | 153 | 71 | 140 | 33 | 121.4 |
| 50 | 371.4 | 80 | 89 | 174 | 82 | 151 | 43 | 121.4 |
| 65 | 385.4 | 89 | 89 | 174 | 82 | 151 | 45 | 121.4 |
| 80 | 391.4 | 95 | 89 | 174 | 82 | 151 | 45 | 121.4 |
| 100 | 430.4 | 114 | 109 | 216 | 101 | 170 | 52 | 121.4 |
| 125 | 443.4 | 127 | 109 | 216 | 101 | 170 | 55 | 121.4 |
| 150 | 481.4 | 139 | 134 | 279 | 119 | 188 | 55 | 121.4 |
| 200 | 538.4 | 175 | 157 | 308 | 137.5 | 206.5 | 60 | 121.4 |
| 250 | 587.4 | 203 | 174 | 405 | 153 | 222 | 68 | 121.4 |
| 300 | 632.4 | 242 | 174 | 405 | 153 | 222 | 78 | 121.4 |
رسم تخطيطي لصمامات الفراشة WBV1413E-2W-Fb-H، مادة الهيكل - حديد زهر GGG50، مادة القرص - حديد زهر GGG40، الختم - EPDM، مع مشغل هوائي مزدوج الحركة PA-DA، 4M310-08 220 فولت، LSU APL-510N-EX
ب
ب
مواد صمامات الفراشة DNOVA WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الحديد الزهر GGG40، الختم - EPDM، مع مشغل هوائي مزدوج الفعل PA-DA، 4M310-08 220 فولت، LSU APL-510N-EX:
| „– | اسم | مادة |
| 1 | جسم | الحديد الزهر GGG50 |
| 2 | القرص | حديد الزهر عالي القوة GGG40 |
| 3 | ختم المقعد | EPDM |
| 4 | الساق العلوية | فولاذ AISI 420 |
| 5 | الساق السفلية | فولاذ AISI 420 |
| 6، 11 | حلقة الاحتفاظ | فولاذ AISI 201 |
| 7 | داستر | إن بي آر |
| 8 | حشية الساق | إن بي آر |
| 9 | حشية العمود | فولاذ AISI 201 |
| 10 | سدادة | بلاستيك |
مخطط الأجزاء والمواد صمامات الفراشة WBV1413E-2W-Fb-H، مادة الجسم - الحديد الزهر GGG50، مادة القرص - الحديد الزهر GGG40، الختم - EPDM، مع مشغل هوائي مزدوج الفعل PA-DA، 4M310-08 220 فولت، LSU APL-510N-EX
ب
البيانات الفنية للمحركات الهوائية PA-DA:
| تصميم | عمل مزدوج |
| الضغط الاسمي PN، بار | 12 |
| ضغط العمل، بار | 2...8 |
| وسط العمل | الهواء المضغوط المفلتر أو الغازات غير العدوانية والزيوت |
| أقصى قطر للجسيمات | أقل من 30 ميكرومتر مربع |
| درجة حرارة التشغيل t، вЃ°C | - من 20 إلى +80 - من 40 إلى +80 (إصدار درجة الحرارة المنخفضة) - من 20 إلى +160 (في الهواء الجاف) |
| نطاق التعديل | ± 5 درجة للدوران عند 0 درجة و90 درجة |
| التجاوز اليدوي | يكون |
| مؤشر الموضع | مفتوح/مغلق |
| بيئة التشغيل | داخليًا وخارجيًا. (جميع الأجزاء الداخلية والخارجية مطلية بطبقة مقاومة للتآكل) |
مشغل هوائي PA-DA
ب
ب
مواد مكونات المحرك الهوائي PA-DA:
| „– | اسم | مادة |
| 1 | حاوية | الألومنيوم المبثوق |
| 2 | المقابس الجانبية | الألومنيوم المصبوب |
| 3 | معدات | الفولاذ المقاوم للصدأ |
| 4 | مكبس | الفولاذ/الألومنيوم |
| 5 | المقابس | الفولاذ المقاوم للصدأ |
| 6 | حلقة المكبس | إن بي آر |
| 7 | الينابيع | فولاذ زنبركي |
| 8 | محمل المكبس | البلاستيك الهندسي |
| 9 | حلقة المكبس | إن بي آر |
| 10 | سدادة | إن بي آر |
| 11 | حلقة الدفع | البلاستيك الهندسي |
| 12 | جرس | البلاستيك الهندسي |
| 13 | غسالة | الفولاذ المقاوم للصدأ |
| 14 | مشبك الربيع | الفولاذ المقاوم للصدأ |
| 15 | مؤشر | بلاستيك |
| 16 | غطاء المؤشر | بلاستيك |
| 17 | المحمل | البلاستيك الهندسي |
| 18 | كاميرا | فُولاَذ |
| 19 | المحمل | إن بي آر |
| 20 | المحمل | البلاستيك الهندسي |
| 21 | المحمل | البلاستيك الهندسي |
| 22 | حلقة الختم | إن بي آر |
| 23 | حلقة الختم | إن بي آر |
| 24 | المحمل | الفولاذ المقاوم للصدأ |
| 25 | صامولة الضبط | الفولاذ المقاوم للصدأ |
| 26 | برغي التعديل | الفولاذ المقاوم للصدأ |
| 27 | كم | الألومنيوم |
رسم تخطيطي لأجزاء ومواد المحرك الهوائي PA-DA
ب
ب
الخصائص التقنية للصمام الهوائي 4m310-08 220V:
| تصميم | نوع البكرة |
| الضغط الاسمي PN، ميجا باسكال (كجم/سم2) | 1,2 (12) |
| ضغط العمل، بار | 1,5...8 |
| وسط العمل | الهواء المضغوط المفلتر |
| درجة الحرارة المحيطة t، вЃ°C | +5 إلى +50 |
| تردد الاستجابة | 5 دورات/ثانية |
| النسخ اليدوي | يكون |
| درجة الحماية | IP 65 |
| التركيب | من خلال الثقوب الموجودة في السكن |
| مادة العلبة | الألومنيوم المؤكسد |
| وقت الاستجابة | 0.05 ثانية |
خصائص وحدة مفتاح الحد APL-510N-EX:
| المعلمة | دلالة |
| حاوية | مقاوم لجميع الأحوال الجوية IP67/ NEMA4 4X،7،9 مقاوم للانفجار E EX d IIC T6 |
| الأجهزة المتوافقة | محركات هوائية ربع دورة؛ - أي مشغلات ذات دوران عمود بمقدار 90 |
| زاوية الدوران الكاملة | 90 درجة |
| غدد الكابلات | 2 × NPT 3/4 بوصة |
| اتصال كهربائي | أطراف لولبية 8 نقاط (0.08 - 2.5) مم2 |
| خيط غدة الكابل | 2 × NPT 3/4 بوصة |
| نوع المؤشر المرئي | نصف كرة ثنائي اللون: مفتوح (مفتوح) - أصفر، مغلق (مغلق) - أحمر |
| المفاتيح/المستشعرات | مفتاحان ميكانيكيان ومستشعران للقرب |
| الجهد المقدر، فولت | 250 |
| التيار المقدر، أ | 16 |
| درجة الحرارة المحيطة المسموح بها، درجة مئوية | من -20 إلى +66 |
| متوسط العمر، دورات | 10000000 |
| الوزن، كجم | 1.8 |
